دستگاههای حفاری بهویژه مدلهای پیشرفتهای مانند اطلس کوپکو (Atlas Copco) مدل Roc F9، از تجهیزات ضروری در پروژههای عمرانی، ساختوساز و معادن به شمار میروند. این ماشینها با استفاده از متههای قدرتمند و بازوهای مکانیکی هیدرولیکی، امکان حفاری عمیق و دقیق در زمینهای سنگی و سخت را فراهم میکنند. عملکرد صحیح این دستگاهها به سیستمهای الکترونیکی و بردهای کنترل وابسته است که در صورت بروز مشکل، نیازمند تعمیرات تخصصی هستند. در ادامه به بررسی مشکلات رایج برد الکترونیکی دستگاه حفاری و نحوه تعمیر آنها میپردازیم.
مشکلات رایج برد الکترونیکی دستگاه حفاری و روشهای تعمیر
1. دستگاه حفاری روشن نمیشود
علتها:
- قطع شدن تغذیه برق برد الکترونیکی
- خرابی در مدار کنترل استارت دستگاه
- نقص در واحد کنترل موتور دیزل
روند تعمیر:
- بررسی ولتاژ ورودی به برد الکترونیکی و اطمینان از سلامت اتصالات
- تست مدار استارت با مولتیمتر و تعویض قطعات معیوب مانند رلهها و سوئیچها
- عیبیابی واحد کنترل موتور دیزل و بهروزرسانی نرمافزار ECU در صورت نیاز
2. عدم عملکرد صحیح مته و کاهش قدرت حفاری
علتها:
- خرابی موتور هیدرولیک چرخشی متهها
- نقص در سیستم کنترل گشتاور خروجی
- مشکلات در برد کنترل هیدرولیک دستگاه
روند تعمیر:
- تست موتور هیدرولیک و اطمینان از سلامت سیستم پمپ و سیلندرها
- بازبینی برد کنترل گشتاور و تعویض قطعات آسیبدیده
- بررسی شیرهای هیدرولیک و تعویض در صورت نشتی یا خرابی

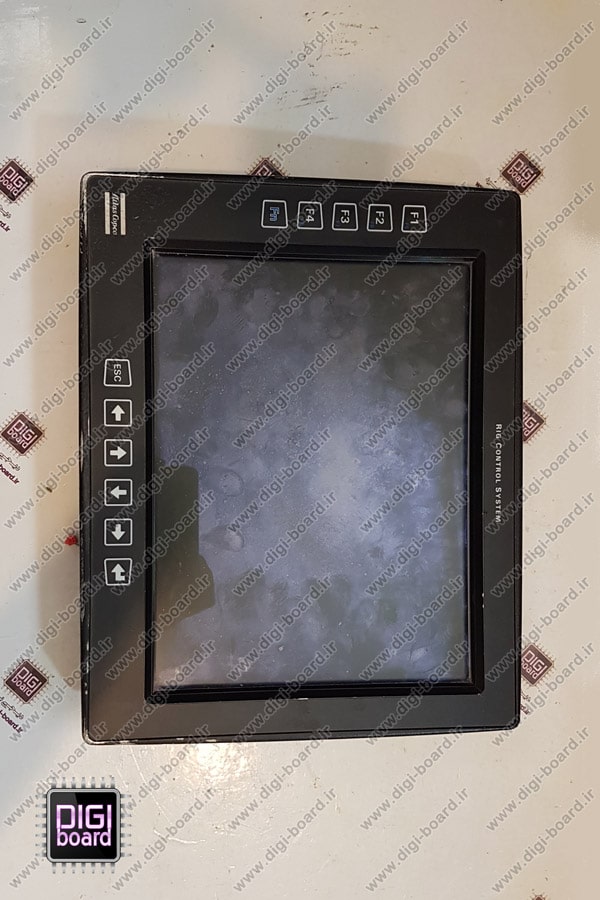

3. نمایش خطا در پنل کنترل کابین اپراتور
علتها:

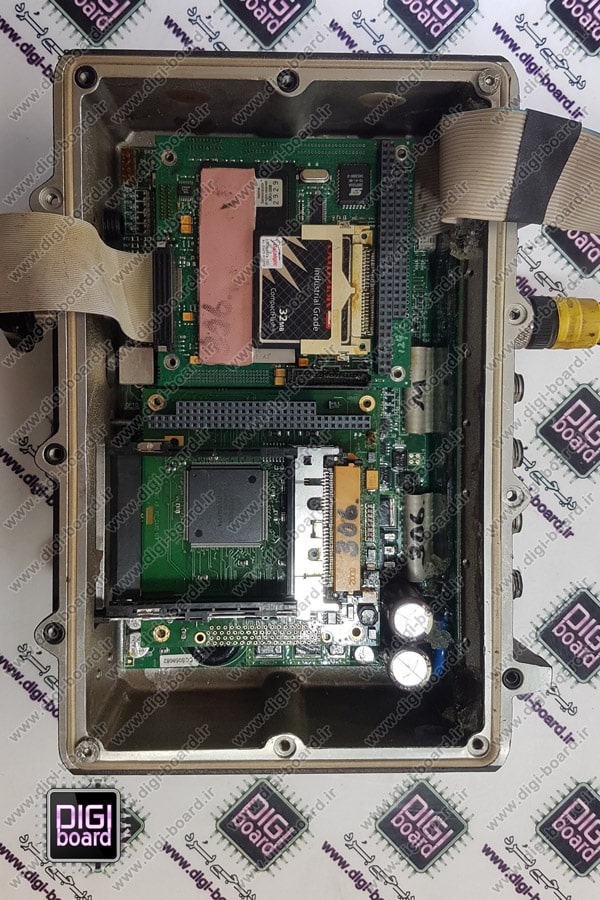

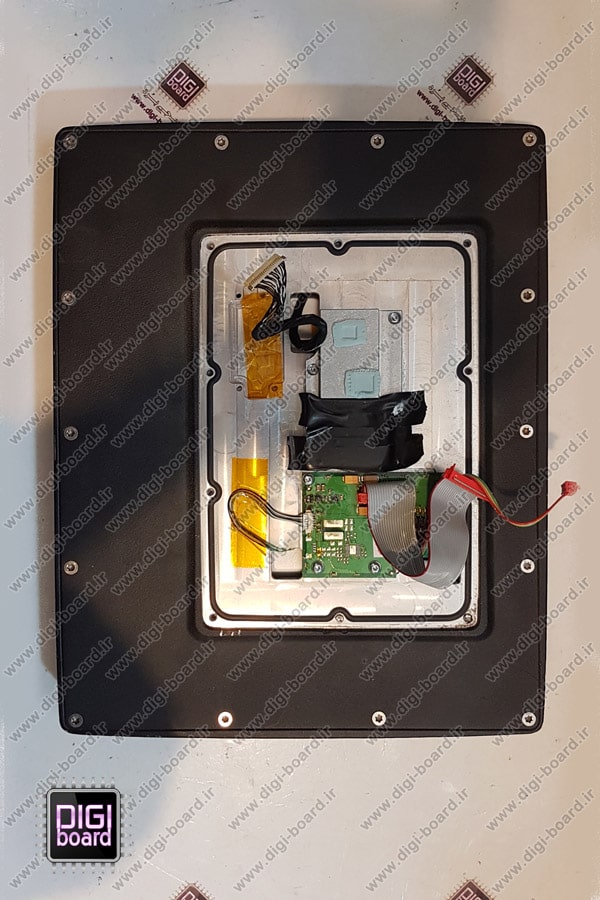

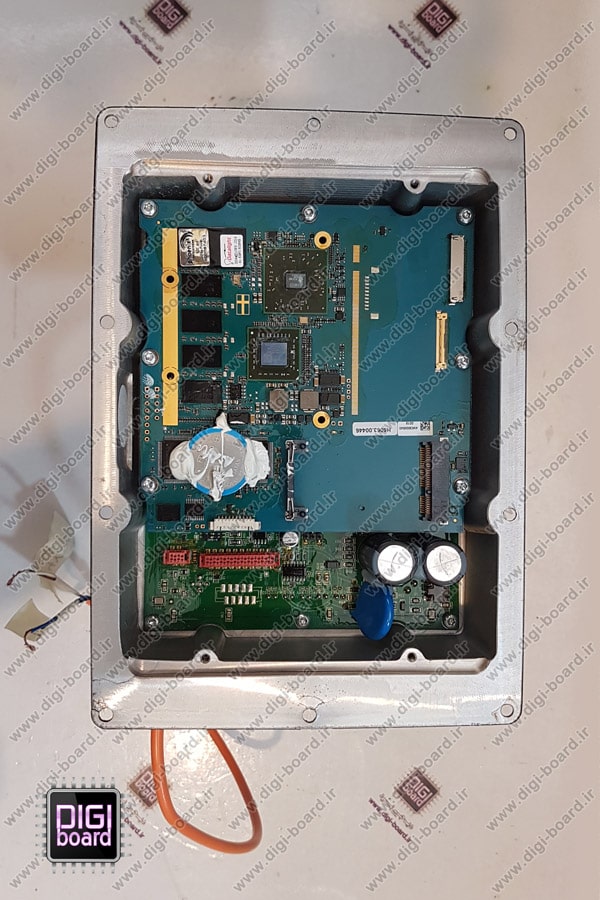

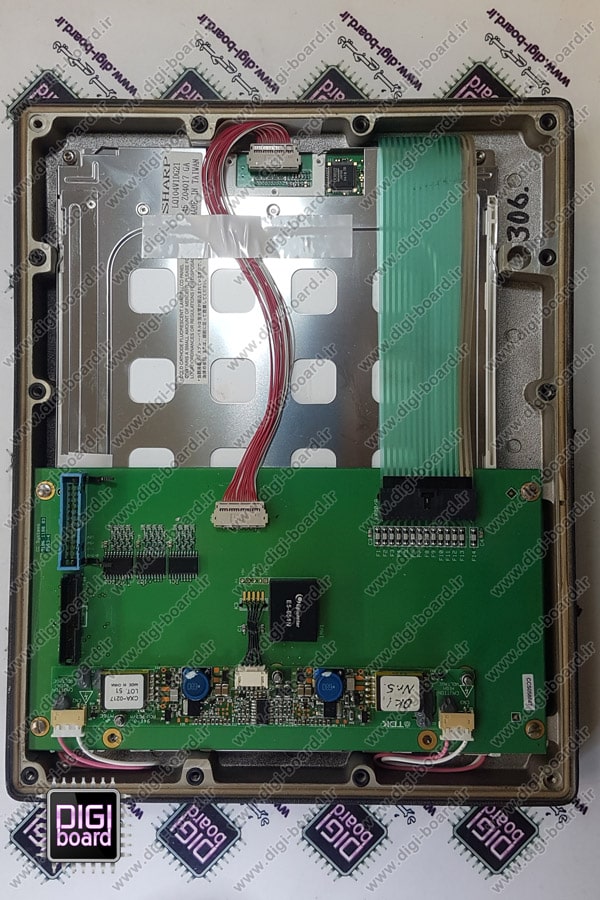

- نقص در ماژول نمایشگر یا پردازشگر برد الکترونیکی
- مشکلات نرمافزاری و نیاز به بهروزرسانی سیستم
- خرابی سنسورهای اندازهگیری عمق و زاویه حفاری
روند تعمیر:
- اتصال دستگاه به دستگاه دیاگ و خواندن کدهای خطا جهت تشخیص دقیق مشکل
- بهروزرسانی نرمافزار پنل کنترل و ریست کردن سیستم
- تست و کالیبره کردن سنسورها و تعویض آنها در صورت عدم پاسخدهی صحیح
4. عملکرد نامنظم بازوهای مکانیکی و وینچ هیدرولیک
علتها:
- خرابی درایورهای موتورهای بازوهای مکانیکی
- نقص در برد کنترل هیدرولیک و سیستم وینچ
- مشکلات در سیستم انتقال قدرت هیدرولیکی
روند تعمیر:
- تست درایورها و موتورهای الکتریکی بازوها با مولتیمتر
- بازبینی برد کنترل هیدرولیک و تعویض قطعات معیوب مانند ترانزیستورها و رلهها
- بررسی پمپ هیدرولیک و تنظیم فشار مدار هیدرولیکی
5. کاهش بهرهوری دستگاه و افزایش مصرف سوخت
علتها:
- خرابی سنسورهای مصرف سوخت و عملکرد موتور دیزل
- نقص در واحد کنترل بهینهسازی مصرف انرژی
- مشکلات در برد کنترل مرکزی دستگاه حفاری
روند تعمیر:
- تست سنسورهای سوخت و تعویض در صورت خرابی
- بهروزرسانی نرمافزار کنترل مصرف انرژی و کالیبره کردن ECU
- بررسی و تعمیر برد کنترل مرکزی و تعویض قطعات آسیبدیده
نکات مهم در تعمیر برد الکترونیکی دستگاه حفاری
- قبل از تعمیر، دستگاه را بهطور کامل خاموش و از برق جدا کنید.
- استفاده از دستگاه دیاگ و ابزارهای تخصصی برای عیبیابی دقیق ضروری است.
- پس از تعمیر، تمامی عملکردهای دستگاه را تست و کالیبره کنید تا از عملکرد صحیح آن اطمینان حاصل شود.
