تابلوهای تست و بالانس باتری، شریان حیاتی خطوط تولید پکهای لیتیومی، دیتاسنترها و صنایع خودروهای برقی هستند؛ تجهیزاتی که کوچکترین اختلال در بردهای الکترونیکی آنها میتواند موجب تخریب سلولها و توقف خطوط تست شود. در این مقاله تخصصی، معماری مدارات قدرت، شایعترین نشانههای خرابی نظیر خطاهای عدم تقارن ولتاژ و پروتکشنهای حرارتی، و دلایل آسیبدیدگی آیسیهای اندازهگیری دقیق را کالبدشکافی میکنیم.
همچنین فرآیند مهندسی تعمیر برد تابلو تست و بالانس باتری در سطح کامپوننت در دیجیبرد را بررسی خواهیم کرد؛ راهکاری مطمئن که دستگاه شما را با قطعات اورجینال، کالیبراسیون تخصصی و تست بار واقعی به چرخه کار بازمیگرداند.
تابلو تست و بالانس باتری چیست و عملکرد بردهای الکترونیکی آن چگونه است؟
تابلو تست و بالانس باتری، سیستمی هوشمند برای سنجش سلامت (SOH)، ظرفیت واقعی (SOC) و همسطحسازی ولتاژ سلولها در پکهای لیتیومی و صنعتی است. پایداری این تجهیزات در صنایع خودروهای برقی، دیتاسنترها و مخابرات، مستقیماً به سلامت بردهای الکترونیکی آنها وابسته است.
- پایش دقیق میلیولتی سلولها: ثبت و آنالیز لحظهای ولتاژ، جریان و دما توسط مبدلهای آنالوگ به دیجیتال (ADC) دقیق و پردازندههای سریع.
- کنترل هوشمند شارژ و دشارژ: مدیریت دقیق جریان ثابت (CC) و ولتاژ ثابت (CV) از طریق مدارات سوئیچینگ ماسفت و IGBT.
- اجرای بالانسینگ اکتیو و پسیو: تخلیه یا انتقال انرژی اضافه بین سلولها جهت یکنواختسازی ظرفیت کل پک.
- حفاظت چندلایه سختافزاری: قطع سریع مدار در شرایط اضافه ولتاژ (OVP)، اضافه جریان (OCP) و افزایش بیشازحد دما.
خرابی در هر یک از این بخشها دادههای تست را نامعتبر کرده و به سلولها آسیب میزند؛ از این رو تعمیر برد تابلو تست و بالانس باتری در سطح کامپوننت، ضامن حفظ دقت و ایمنی دستگاه است.

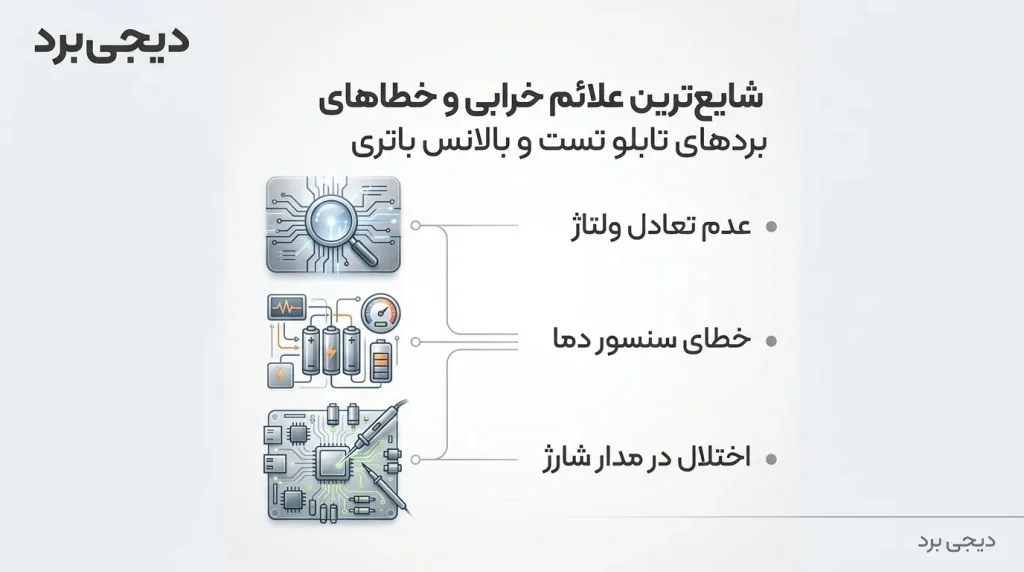

شایعترین علائم خرابی و خطاهای بردهای تابلو تست و بالانس باتری
بروز هرگونه خطا در پردازش دادهها یا کنترل توان، نشانهای از نیاز به تعمیر برد تابلو تست و بالانس باتری است. شناخت سریع این نشانهها از تخریب پکهای باتری و سوختن مدارهای دستگاه جلوگیری میکند.
مهمترین نشانههای خرابی و خطاهای بردهای دستگاه:
- افت دقت کالیبراسیون و خطای عدم تقارن ولتاژ: خرابی آیسی مبدل آنالوگ و سنسورهای پایش ولتاژ سلولها.
- عدم اعمال جریان شارژ/دشارژ و داغ شدن سوئیچینگ: سوختن ماسفتهای قدرت، ماژولهای IGBT و خرابی درایورهای گیت.
- خطای عدم تعادل یا تایماوت بالانسینگ: آسیب به رلهها، مقاومتهای دشارژ و مدارات سوئیچینگ بالانسر.
- ارور ارتباطی و قطع لینک با نرمافزار: سوختن ترانسیورهای شبکه صنعتی مانند پورتهای CAN و RS485.
- خاموش شدن ناگهانی و فعالسازی مداوم پروتکشنها: اتصالی منبع تغذیه سوئیچینگ، خرابی وریستور و سنسورهای حرارتی.
شناسایی بهموقع این خطاها روند عیبیابی را تسریع میکند. مهندسان دیجیبرد با تستهای تخصصی، تعمیر برد تابلو تست و بالانس باتری را در کمترین زمان انجام میدهند.
علاوه بر تست و پایش سلولها، سلامت بلوک تغذیه و ورودیهای توان نیز اهمیت حیاتی دارد؛ دیجیبرد در کنار بردهای بالانسر، خدمات تخصصی تعمیر انواع شارژر صنعتی و رکتیفایرهای توانبالا را نیز با تست بار واقعی ارائه میدهد.
