در سیستمهای تهویه مطبوع صنعتی و تجاری، اگر فن بهدرستی کنترل نشود، کل عملکرد حرارتی دستگاه دچار اختلال میشود. درایو موتور فن CAREL قلب کنترل دور و مدیریت مصرف انرژی در چیلرها، کندانسینگ یونیتها و هواسازهاست. خرابی این قطعه میتواند باعث افزایش فشار کندانس، بالا رفتن آمپر مصرفی، آلارمهای حفاظتی و حتی توقف کامل سیستم شود.
تشخیص سریع و عیبیابی اصولی، تفاوت بین یک تعمیر درایو موتور فن کرل CAREL کمهزینه و خسارت سنگین را مشخص میکند. در این راهنمای فنی، بهصورت کاربردی با ساختار، علل خرابی و روش تعمیر تخصصی این درایو آشنا میشوید.

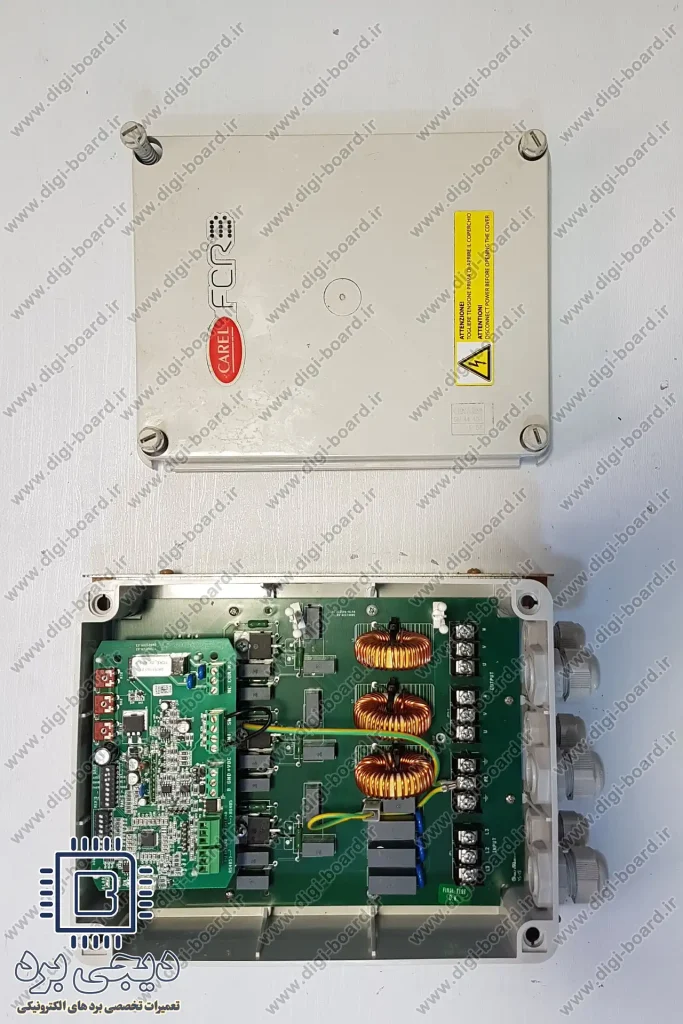

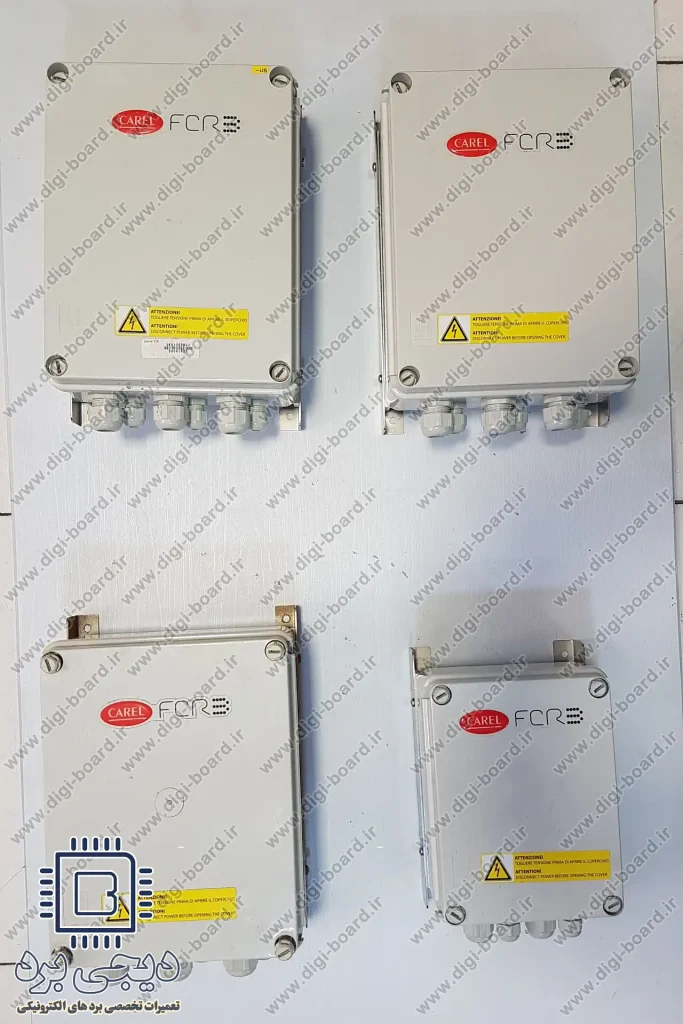

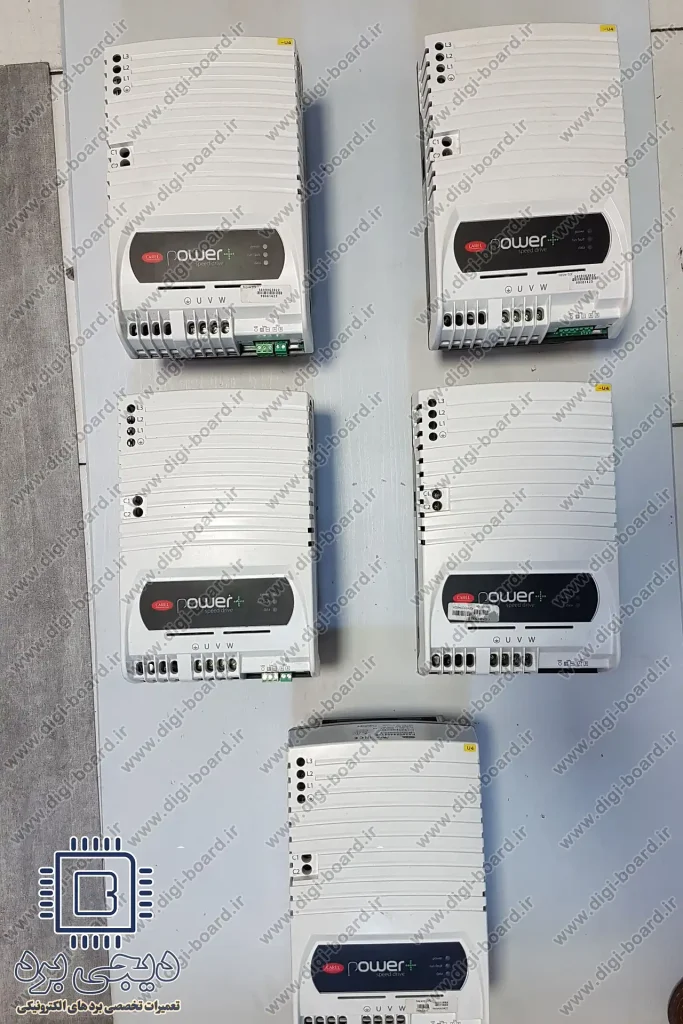

درایو موتور فن کرل CAREL چیست و چه نقشی در سیستمهای برودتی دارد؟
درایو موتور فن CAREL یکی از اجزای کلیدی در سیستمهای مدرن تهویه مطبوع و تبرید است که برای کنترل دور موتور فن بهصورت هوشمند و متغیر استفاده میشود. این درایوها با استفاده از تکنولوژی Variable Speed Drive (VSD) یا اینورتر، سرعت چرخش فن را متناسب با شرایط واقعی سیستم تنظیم میکنند. نتیجه این کنترل دقیق، کاهش مصرف انرژی، افزایش طول عمر تجهیزات و پایداری بهتر عملکرد سیستم برودتی است.
مهمترین وظایف و نقشهای درایو موتور فن CAREL
- کنترل دقیق سرعت فن بر اساس فشار کندانس یا دمای سیستم
- کاهش مصرف انرژی از طریق تنظیم هوشمند دور موتور
- کاهش استهلاک قطعات مکانیکی به دلیل حذف استارتهای ناگهانی
- افزایش پایداری عملکرد سیستم برودتی در شرایط مختلف محیطی
- کاهش صدای فن و ارتعاشات سیستم در هنگام کار
- افزایش طول عمر موتور فن و تجهیزات الکتریکی
- حفاظت از سیستم در برابر اضافهبار، نوسان ولتاژ و افزایش دما
اگر با خطاهای کنترلی، توقف ناگهانی خط تولید یا اختلال در ورودی و خروجیها مواجه هستید، پیشنهاد میکنیم صفحه تعمیر انواع پی ال سی PLC را مطالعه کنید تا با روشهای عیبیابی و تعمیر تخصصی این کنترلرهای صنعتی آشنا شوید.
به همین دلیل، خرابی یا اختلال در عملکرد این درایو میتواند باعث بیثباتی در فشار کندانس، افزایش مصرف برق و کاهش راندمان کل سیستم شود. به همین خاطر بررسی و تعمیر درایو موتور فن کرل CAREL اهمیت زیادی در نگهداری تجهیزات سرمایشی صنعتی دارد.
علائم خرابی درایو موتور فن کرل CAREL
درایو موتور فن CAREL وظیفه کنترل دقیق سرعت فن و حفظ تعادل عملکرد سیستمهای برودتی را بر عهده دارد. زمانی که این قطعه دچار مشکل شود، عملکرد فن و در نتیجه کل سیستم تهویه یا تبرید دچار اختلال میشود. شناخت علائم اولیه خرابی کمک میکند تا قبل از ایجاد آسیبهای جدیتر، مشکل شناسایی و برطرف شود. در ادامه به رایجترین نشانههای خرابی این درایو اشاره میکنیم.
روشن نشدن یا استارت نخوردن فن
یکی از رایجترین نشانههای خرابی درایو موتور فن CAREL روشن نشدن فن یا استارت نخوردن آن است. در این شرایط درایو قادر به ارسال ولتاژ و فرکانس مناسب برای راهاندازی موتور نیست. این مشکل ممکن است به دلیل خرابی برد قدرت، آسیب دیدن IGBT یا اختلال در مدار فرمان ایجاد شود. نشانههای متداول این وضعیت شامل موارد زیر است:
- روشن بودن درایو اما عدم حرکت فن
- استارت کوتاه و توقف سریع موتور فن
- فعال شدن آلارم یا خطای حفاظتی در درایو
خطاها و ارورهای رایج درایو CAREL
در بسیاری از موارد خرابی درایو با نمایش کدهای خطا (Error Codes) مشخص میشود. این ارورها معمولاً اطلاعات مهمی درباره وضعیت سیستم ارائه میدهند و میتوانند روند عیبیابی را سریعتر کنند. برخی از خطاهای متداول عبارتاند از:
- Overcurrent – افزایش جریان مصرفی موتور
- Overvoltage یا Undervoltage – نوسان یا افت ولتاژ ورودی
- Overtemperature – افزایش بیش از حد دمای درایو
- Communication Error – اختلال در ارتباط با برد کنترل
نوسان سرعت یا خاموش شدن ناگهانی فن
یکی دیگر از نشانههای خرابی درایو فن CAREL نوسان در سرعت چرخش فن یا خاموش شدن ناگهانی آن در هنگام کار است. این وضعیت معمولاً به دلیل اختلال در مدار کنترل، خرابی قطعات الکترونیکی یا ناپایداری برق ورودی رخ میدهد.
مشاهده هر یک از این علائم میتواند نشاندهنده وجود مشکل در درایو موتور فن باشد. بررسی سریع و عیبیابی تخصصی این قطعه، از آسیبهای بیشتر به موتور فن ،تعمیر درایو موتور فن کرل CAREL و سایر بخشهای سیستم برودتی جلوگیری میکند.
دلایل رایج خرابی درایو فن CAREL
درایوهای فن CAREL بهعنوان قطعهای الکترونیکی و حساس، در معرض تنشهای الکتریکی، حرارتی و محیطی قرار دارند. در سیستمهای صنعتی که بهصورت مداوم کار میکنند، کوچکترین اختلال در تغذیه برق یا تهویه داخلی تابلو میتواند به خرابی جدی منجر شود. شناخت دقیق دلایل رایج خرابی درایو موتور فن CAREL به شما کمک میکند قبل از آسیب جدی، مشکل را شناسایی و از هزینههای سنگین جلوگیری کنید.
اگر دستگاه شما در حین جوشکاری دچار خطا، قطع ناگهانی یا اختلال در کنترل جریان شده است، پیشنهاد میکنیم صفحه تعمیر دستگاه جوش اوربیتال را هم ببینید تا با روشهای عیبیابی و تعمیر تخصصی آن آشنا شوید.
مهمترین عوامل خرابی این درایوها
نوسانات ولتاژ و شوکهای الکتریکی: افزایش یا کاهش ناگهانی ولتاژ، قطع و وصل مکرر برق و نبود ارت استاندارد میتواند باعث آسیب به بخش پاور، خازنهای DC و IGBT شود.
افزایش دمای داخلی درایو: عملکرد طولانیمدت در محیطهای گرم یا تهویه نامناسب داخل تابلو برق، موجب داغ شدن بیش از حد قطعات قدرت و کاهش عمر آنها میشود.
خرابی IGBT یا ماژول قدرت: اضافهبار، جریان کشی غیرعادی موتور یا اتصال کوتاه میتواند باعث سوختن ماژولهای قدرت شود که از شایعترین خرابیهای این درایوهاست.
نفوذ گرد و غبار و رطوبت: آلودگی محیطی و رطوبت بالا باعث ایجاد اتصال سطحی روی برد و خوردگی قطعات الکترونیکی میشود.
خرابی برد کنترل یا مدار فرمان: آسیب به آیسیهای کنترلی، درایور گیت یا مدار فیدبک میتواند عملکرد درایو را ناپایدار کند.
تنظیمات اشتباه پارامترها: پروگرام نادرست یا تغییر پارامترهای کنترلی ممکن است باعث عملکرد غیرعادی یا ورود مداوم به حالت حفاظتی شود.
بیشتر خرابیهای درایو فن CAREL به دلایل قابل پیشگیری رخ میدهند؛ از نوسان برق گرفته تا تهویه نامناسب یا سرویس نشدن دورهای. با رعایت اصول نصب استاندارد، استفاده از محافظ ولتاژ و انجام بازدیدهای دورهای میتوانید عمر درایو را بهطور قابل توجهی افزایش دهید و از تعمیر درایو موتور فن کرل CAREL سیستم جلوگیری کنید.
مراحل عیبیابی و تعمیر درایو موتور فن کرل CAREL
عیبیابی درایو موتور فن CAREL نیازمند یک فرآیند مرحلهبهمرحله و کاملاً فنی است. در بسیاری از موارد، خرابی درایو به دلیل یک مشکل ساده در تغذیه برق یا مدار فرمان ایجاد میشود، اما اگر بدون بررسی اصولی اقدام به تعمیر شود ممکن است به قطعات دیگر نیز آسیب وارد شود. به همین دلیل تکنسینها معمولاً روند مشخصی را برای تشخیص و تعمیر این نوع درایوها دنبال میکنند.

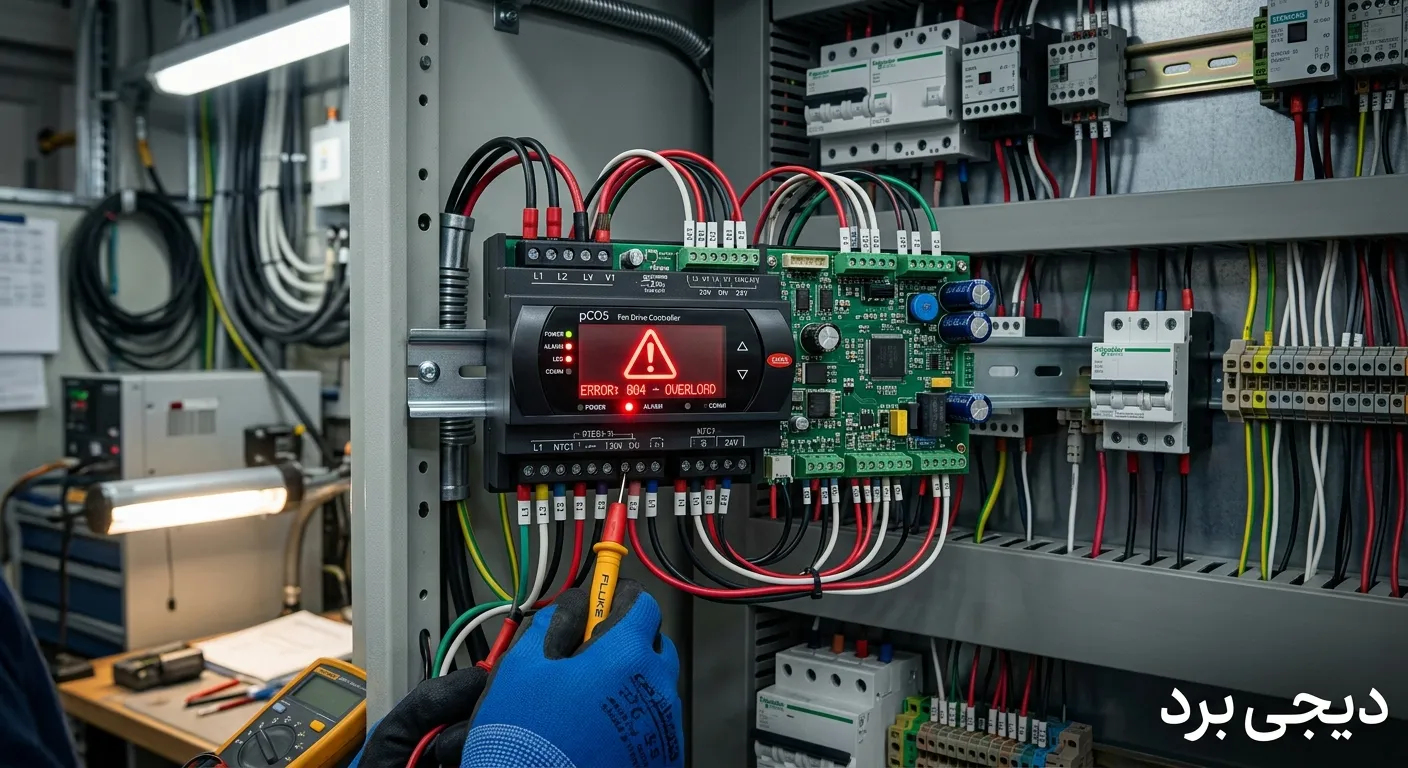

بررسی اولیه و تست ورودی برق
در اولین مرحله تعمیر درایو موتور فن کرل CAREL باید وضعیت تغذیه الکتریکی درایو بررسی شود. بسیاری از مشکلات عملکردی به دلیل نوسان ولتاژ، قطع فاز یا اتصالات نامناسب در ورودی برق ایجاد میشوند. در این مرحله تکنسین با استفاده از مولتیمتر یا تجهیزات اندازهگیری، ولتاژ ورودی، سلامت فیوزها و وضعیت ترمینالهای اتصال را بررسی میکند. همچنین وجود ارت مناسب و نبود اتصال کوتاه در مسیر تغذیه نیز باید کنترل شود.
بررسی برد کنترل و مدار فرمان
پس از اطمینان از سلامت تغذیه، نوبت به بررسی برد کنترل و مدار فرمان درایو میرسد. این بخش مسئول پردازش سیگنالها و ارسال فرمان به مدار قدرت است. در این مرحله سلامت آیسیهای کنترلی، مدار درایور گیت، سنسورهای ورودی و ارتباط با کنترلر اصلی سیستم بررسی میشود. هرگونه خرابی در این بخش میتواند باعث ارسال فرمان اشتباه به موتور یا ایجاد آلارمهای مکرر در سیستم شود.

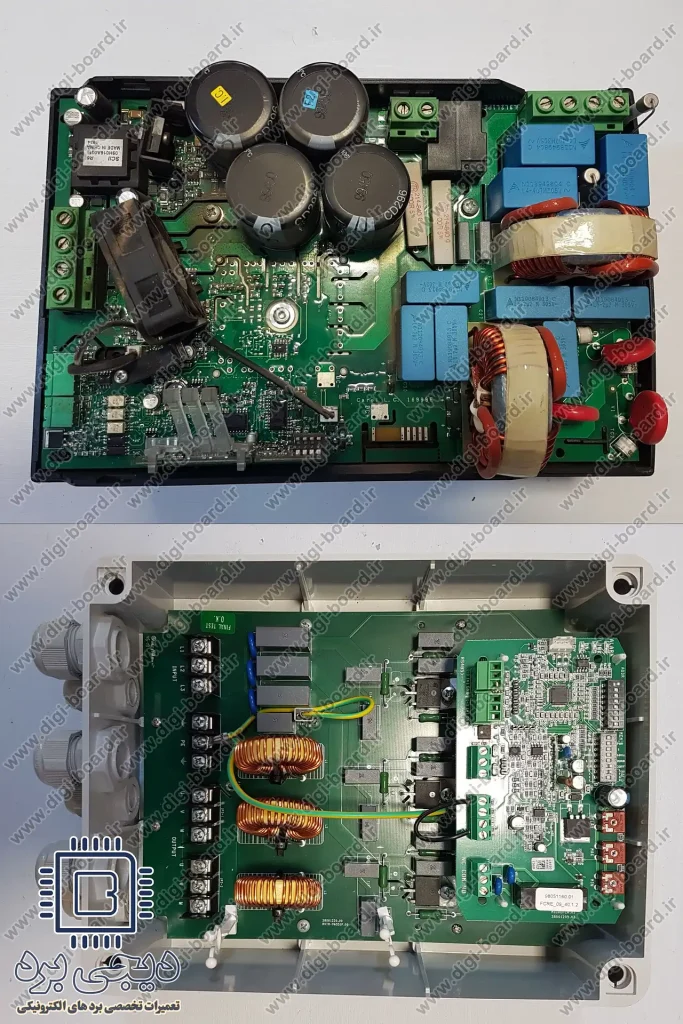

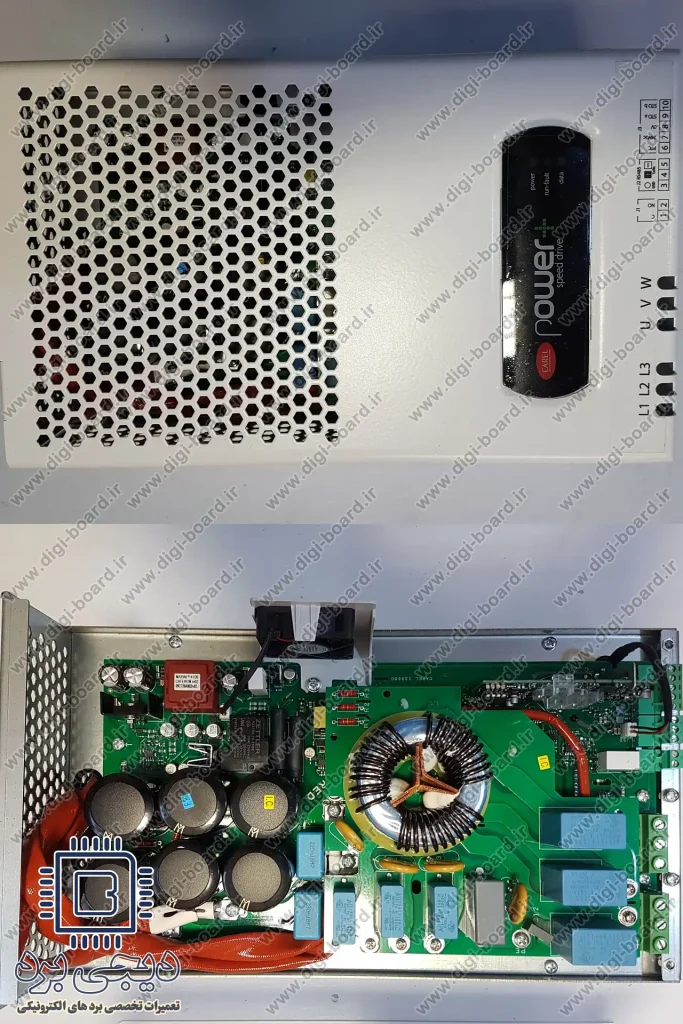

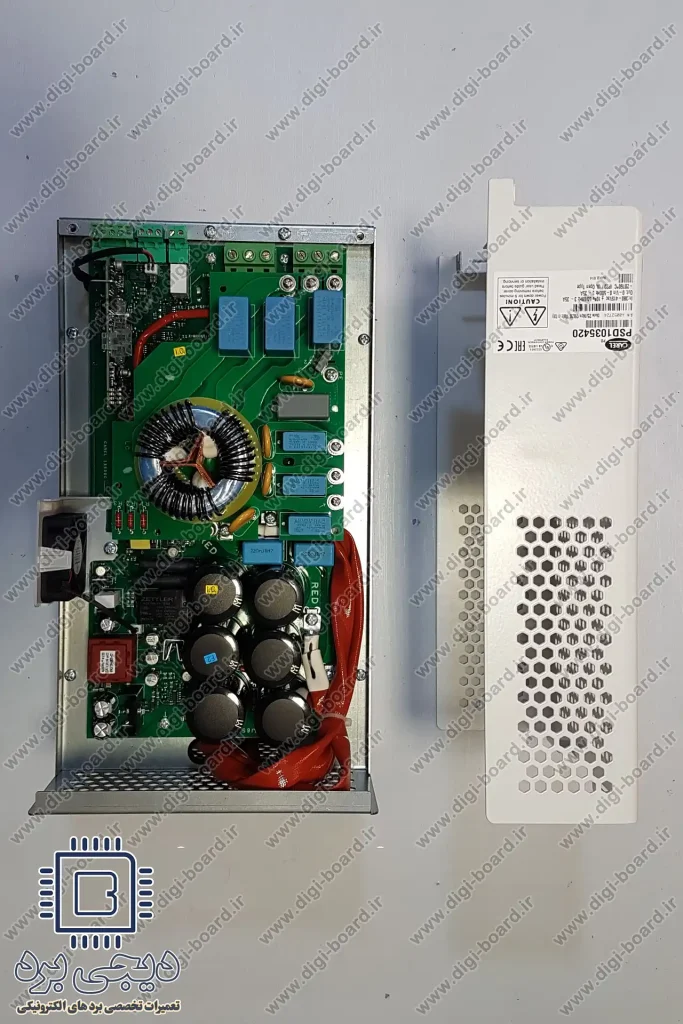

تست قطعات قدرت و تعویض قطعات معیوب
بخش قدرت درایو شامل قطعاتی مانند IGBT، دیودهای قدرت، خازنهای لینک DC و مقاومتهای حفاظتی است. این قطعات بیشترین فشار الکتریکی و حرارتی را تحمل میکنند. تکنسین در این مرحله از تعمیر درایو موتور فن کرل CAREL با تست قطعات، موارد معیوب را شناسایی کرده و در صورت نیاز آنها را تعویض میکند. خرابی در این بخش معمولاً باعث روشن نشدن فن یا قطع شدن ناگهانی عملکرد درایو میشود.
تست نهایی و کالیبراسیون درایو
پس از انجام تعمیرات، درایو باید تحت تست عملکردی و کالیبراسیون قرار گیرد. در این مرحله پارامترهای کنترلی، پاسخ سرعت موتور و عملکرد حفاظتی درایو بررسی میشود. هدف این تست اطمینان از این است که درایو در شرایط واقعی کار، عملکرد پایدار و ایمنی داشته باشد و بتواند سرعت فن را بهصورت دقیق کنترل کند.
درایو موتور فن CAREL یکی از اجزای حیاتی در عملکرد پایدار سیستمهای تهویه و تبرید است و خرابی آن میتواند باعث اختلال جدی در کل سیستم شود. با عیبیابی اصولی، بررسی دقیق مدار قدرت و کنترل، و انجام تعمیر درایو موتور فن کرل CAREL میتوان بسیاری از این درایوها را بدون نیاز به تعویض کامل، دوباره به مدار بازگرداند.
اگر در خطوط تولید با خطای حرکتی، افت توان یا توقف محورهای سرو مواجه هستید، پیشنهاد میکنم صفحه تعمیر درایو و سرو درایو را هم مطالعه کنید تا با روشهای عیبیابی و تعمیر تخصصی این تجهیزات آشنا شوید.
هزینه تعمیر درایو موتور فن CAREL چقدر است؟
هزینه تعمیر درایو موتور فن CAREL به عوامل مختلفی بستگی دارد و معمولاً پس از بررسی فنی دقیق مشخص میشود. در بسیاری از موارد خرابی تنها به چند قطعه الکترونیکی محدود است و با تعمیر برد میتوان درایو را با هزینهای بسیار کمتر نسبت به خرید دستگاه جدید دوباره راهاندازی کرد. با این حال میزان آسیب، مدل درایو و قطعاتی که نیاز به تعویض دارند، نقش مهمی در تعیین هزینه تعمیر درایو موتور فن کرل CAREL دارند.
عوامل موثر بر قیمت تعمیر
چند عامل اصلی میتواند قیمت تعمیر درایو را تغییر دهد. هرچه خرابی گستردهتر باشد یا قطعات قدرت آسیب دیده باشند، هزینه تعمیر نیز افزایش پیدا میکند.
- نوع خرابی (خرابی برد کنترل یا مدار قدرت)
- مدل و توان درایو CAREL
- آسیب دیدن قطعاتی مانند IGBT، خازنهای لینک DC یا برد کنترل
- میزان زمان مورد نیاز برای عیبیابی و تعمیر
- نیاز به تعویض قطعات اصلی یا انجام کالیبراسیون تخصصی
مقایسه هزینه تعمیر با خرید درایو جدید
در بسیاری از پروژههای صنعتی، تتعمیر درایو موتور فن کرل CAREL از نظر اقتصادی گزینه منطقیتری نسبت به خرید درایو جدید است؛ زیرا قیمت درایوهای صنعتی معمولاً بالا بوده و زمان تأمین آنها نیز ممکن است طولانی باشد.
| مورد مقایسه | تعمیر درایو CAREL | خرید درایو جدید |
|---|---|---|
| هزینه اولیه | کمتر و مقرونبهصرفه | بسیار بالاتر |
| زمان راهاندازی | سریعتر | ممکن است زمانبر باشد |
| نیاز به تغییر در سیستم | معمولاً ندارد | گاهی نیاز به تنظیمات جدید |
| دسترسی به قطعه | وابسته به نوع خرابی | وابسته به موجودی بازار |
| صرفه اقتصادی | در بیشتر موارد مناسب | فقط در خرابیهای شدید |
در نتیجه، در بسیاری از مواقع تعمیر درایو موتور فن کرل CAREL میتواند با هزینه کمتر و در زمان کوتاهتر سیستم را دوباره به حالت عملیاتی بازگرداند.
چرا تعمیر درایو موتور فن CAREL را به دیجی برد بسپاریم؟
وقتی پای تجهیزات صنعتی و توقف سیستم در میان باشد، انتخاب یک مرکز تخصصی اهمیت زیادی دارد. دیجی برد با تمرکز بر تعمیر بردهای الکترونیکی صنعتی و درایوهای تخصصی، خدماتی ارائه میدهد که صرفاً تعویض قطعه نیست، بلکه یک عیبیابی مهندسی و ریشهای است.
اگر برای تعمیر درایو موتور فن CAREL به دنبال یک مجموعه مطمئن هستید، این مزایا را در نظر بگیرید:
- ✅ عیبیابی تخصصی در سطح برد و قطعه (Component Level Repair)
- ✅ استفاده از قطعات باکیفیت و تستشده
- ✅ انجام تست کامل عملکردی و کالیبراسیون قبل از تحویل
- ✅ کاهش هزینه نسبت به خرید درایو جدید
- ✅ تحویل سریع برای جلوگیری از توقف طولانی پروژه
- ✅ ارائه گزارش فنی از علت خرابی
در پروژههای صنعتی، زمان برابر با هزینه است. هر ساعت توقف سیستم میتواند خسارت ایجاد کند. تیم فنی دیجی برد با تجربه در تعمیر انواع درایوهای صنعتی، تلاش میکند دستگاه شما در کوتاهترین زمان ممکن و با بالاترین دقت به مدار بازگردد.
📞 اگر درایو فن CAREL شما دچار خطا شده یا عملکرد ناپایداری دارد، همین حالا با دیجی برد تماس بگیرید یا درخواست تعمیر خود را ثبت کنید.
