منبع تغذیه سوئیچینگ یا SMPS قلب تأمین انرژی در بسیاری از تجهیزات الکترونیکی، صنعتی و آزمایشگاهی است. خرابی SMPS میتواند باعث روشن نشدن دستگاه، ناپایداری عملکرد یا حتی آسیب به بردهای حساس شود. شناخت نحوه عملکرد، علائم خرابی و قطعات آسیبپذیر این نوع منبع تغذیه، اولین قدم برای عیبیابی و تعمیر منبع تغذیه صنعتی اصولی است.
در این راهنما، بهصورت مرحلهبهمرحله با ساختار SMPS، روشهای تست، تعمیر منبع تغذیه صنعتی، هزینهها و تصمیمگیری بین تعمیر تجهیزات صنعتی یا تعویض آشنا میشوید تا از خطاهای پرهزینه جلوگیری کنید.
منبع تغذیه سوئیچینگ یا SMPS (Switching Mode Power Supply) مداری الکترونیکی است که ولتاژ AC یا DC ورودی را با راندمان بالا به ولتاژ DC پایدار و قابلاستفاده برای تجهیزات الکترونیکی تبدیل میکند. برخلاف منابع تغذیه خطی، در SMPS انرژی بهصورت پالسی و با فرکانس بالا منتقل میشود که باعث کاهش تلفات حرارتی و ابعاد مدار میگردد.
نحوه عملکرد SMPS بهطور خلاصه شامل مراحل زیر است:
این ساختار باعث میشود SMPS در پاور کامپیوتر، تجهیزات صنعتی، تلویزیون و دستگاههای پزشکی بهطور گسترده استفاده شود.

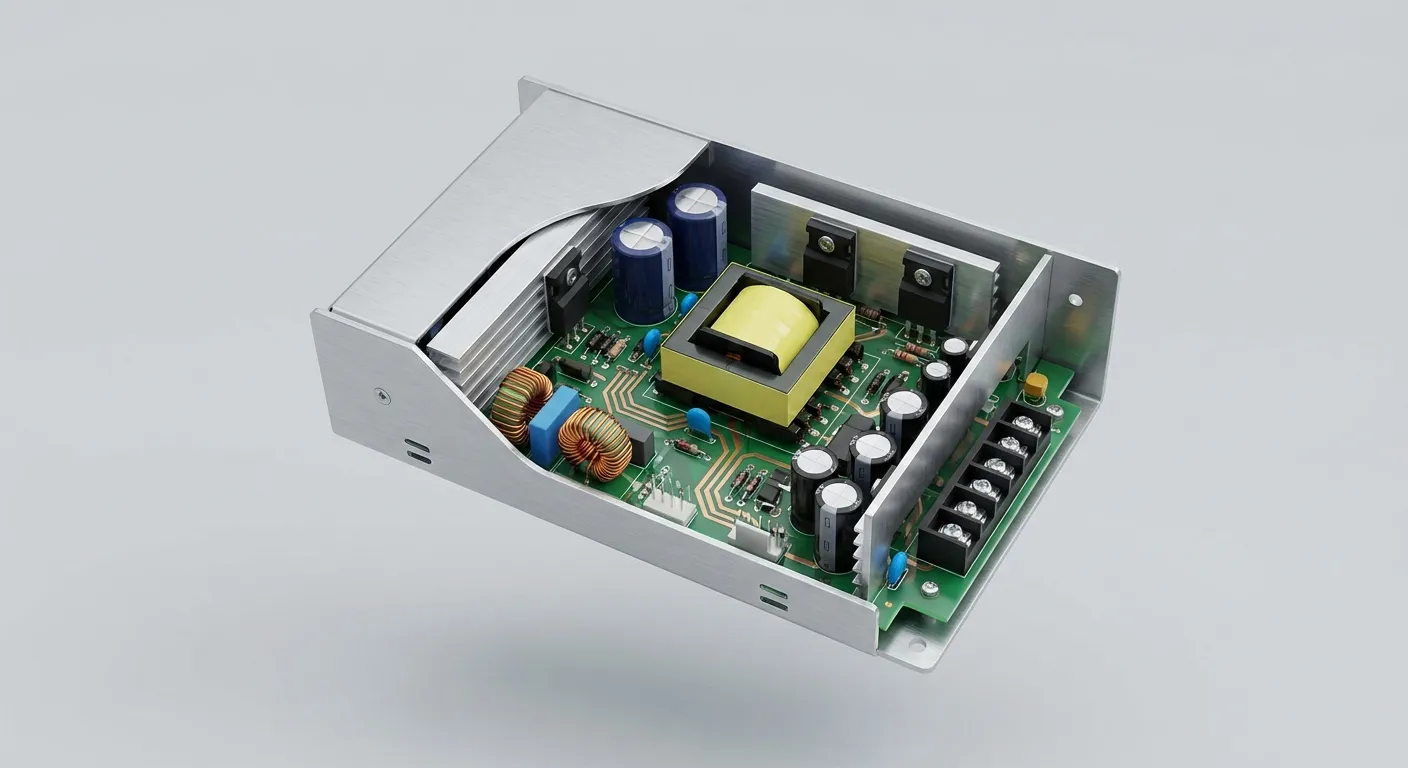

خرابی منبع تغذیه سوئیچینگ (SMPS) معمولاً با نشانههایی همراه است که در عملکرد کلی دستگاه اختلال ایجاد میکند. شناسایی این علائم در مراحل اولیه میتواند از آسیب رسیدن به برد اصلی و قطعات حساس جلوگیری کند.
یکی از شایعترین نشانههای خرابی SMPS، روشن نشدن کامل دستگاه است. این مشکل معمولاً به دلیل قطع ولتاژ خروجی، سوختن فیوز یا خرابی بخش اولیه منبع تغذیه رخ میدهد. در این حالت معمولاً هیچ نشانهای از فعالیت الکتریکی در دستگاه دیده نمیشود.
دلایل رایج این مشکل شامل موارد زیر است:
اگر با خطاهای تصویری، تاچ عملنکردن یا ارورهای ارتباطی مواجه هستید، مطالعهی آموزش عیبیابی HMI به شما کمک میکند قبل از تعویض دستگاه، مشکل را بهصورت اصولی شناسایی کنید.
شنیده شدن صدای سوت، وزوز یا احساس بوی سوختگی از داخل دستگاه، هشدار جدی خرابی SMPS است. این صدا معمولاً ناشی از اشباع ترانس، خرابی خازنها یا عملکرد نادرست مدار PWM بوده و بوی سوختگی میتواند نشانه آسیب دیدن قطعات قدرت باشد.
چشمک زدن یا خاموش ماندن LED پاور معمولاً نشاندهنده ورود منبع تغذیه به حالت حفاظتی (Protection Mode) است. در این شرایط SMPS تلاش میکند روشن شود اما بهدلیل وجود اتصال کوتاه، اضافهبار یا خطای فیدبک، بلافاصله خاموش میشود.
در برخی موارد دستگاه روشن میشود اما عملکرد آن ناپایدار است. این وضعیت معمولاً به افت یا نوسان ولتاژ خروجی SMPS مربوط میشود و میتواند باعث ریست شدن، خاموشی ناگهانی یا عملکرد غیرعادی مدارها شود.
نشانههای رایج ولتاژ ناپایدار عبارتاند از:
درک علائم خرابی SMPS به شما کمک میکند پیش از آسیب دیدن برد اصلی یا قطعات حساس، مشکل را شناسایی کنید. تشخیص زودهنگام نشانههایی مانند ناپایداری ولتاژ یا روشن نشدن دستگاه، هزینه تعمیر منبع تغذیه صنعتی و زمان توقف تجهیزات را بهطور چشمگیری کاهش میدهد.

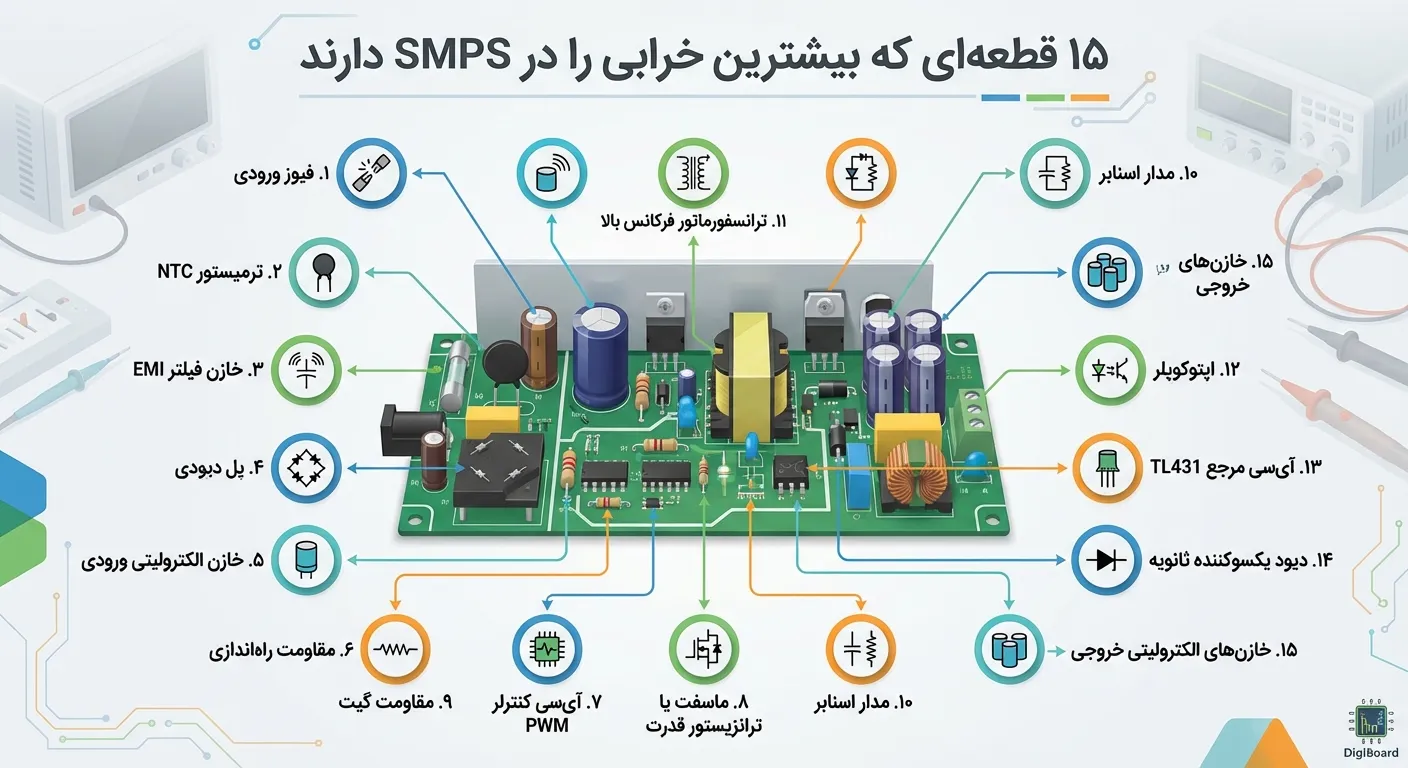

در حوزه تعمیر منبع تغذیه صنعتی، تجربه نشان میدهد که همه قطعات SMPS به یک اندازه مستعد خرابی نیستند. برخی قطعات به دلیل تحمل حرارت، ولتاژ و جریان بالا، بیش از سایر بخشها دچار استهلاک یا سوختگی میشوند و منبع اصلی بروز ایراد هستند.
خازنهای الکترولیتی، بهویژه در بخش فیلتر اولیه و ثانویه، بیشترین آمار خرابی را دارند. افزایش دما و ریپل جریان باعث خشک شدن الکترولیت، بادکردگی و در نهایت افت کیفیت فیلترینگ میشود که مستقیماً پایداری ولتاژ خروجی را مختل میکند.
فیوز و ترمیستور NTC نقش حیاتی در حفاظت اولیه SMPS در برابر جریان هجومی و افزایش دما دارند. در فرآیند تعمیر منبع تغذیه صنعتی، سوختن فیوز یا خرابی ترمیستور معمولاً نشانه وجود ایراد عمیقتر در بخش قدرت، مانند اتصال کوتاه MOSFET یا دیود پل است و تعویض آنها بدون عیبیابی دقیق، اغلب منجر به خرابی مجدد میشود.
نشانههای رایج خرابی این قطعات شامل موارد زیر است:
آشنایی با تجهیزات صنعتی پرکاربرد به مدیران فنی و تکنسینها کمک میکند عملکرد خطوط تولید را بهتر تحلیل کرده، خرابیها را سریعتر عیبیابی کنند و پیش از بروز توقفهای پرهزینه، تصمیمات فنی دقیقتری بگیرند.
دیود پل وظیفه تبدیل AC به DC را بر عهده دارد و در معرض جریان هجومی و حرارت بالا قرار میگیرد. خرابی این قطعه معمولاً باعث سوختن فیوز یا از کار افتادن کامل منبع تغذیه میشود و یکی از نقاط کلیدی بررسی در تعمیر منبع تغذیه صنعتی است.
MOSFET یا IGBT قلب مدار سوئیچینگ SMPS محسوب میشود. هرگونه اضافهبار، اتصال کوتاه در خروجی یا نقص در مدار درایو میتواند منجر به سوختن این قطعه شود که اغلب با آسیب دیدن قطعات اطراف نیز همراه است.
IC کنترل PWM وظیفه مدیریت فرکانس سوئیچینگ، تنظیم ولتاژ خروجی و فعالسازی مدارهای حفاظتی را بر عهده دارد. خرابی این آیسی معمولاً باعث روشن نشدن منبع، ناپایداری خروجی یا ورود SMPS به حالت حفاظتی میشود.
مقاومتهای استارتآپ (Startup Resistors)
افزایش مقدار اهم یا قطعشدگی آنها باعث روشن نشدن IC PWM و استارت نخوردن SMPS میشود.
اپتوکوپلر (Optocoupler)
خرابی اپتوکوپلر موجب اختلال در فیدبک و ناپایداری یا افزایش خطرناک ولتاژ خروجی میگردد.
TL431 یا رفرنس ولتاژ
عملکرد نادرست این قطعه باعث خطای تنظیم ولتاژ و خروجی خارج از محدوده استاندارد میشود.
ترانس سوئیچینگ فرکانس بالا
اتصال بیندوری یا ضعف عایقبندی باعث افت توان، صدای غیرعادی و داغی بیش از حد منبع میشود.
سلفها و چوکهای خروجی
اشباع هسته یا قطع سیمپیچ منجر به افزایش ریپل و ناپایداری ولتاژ خروجی خواهد شد.
دیود شاتکی یا دیود Fast Recovery
خرابی این دیودها در بخش ثانویه معمولاً باعث افت ولتاژ و افزایش حرارت SMPS میشود.
خازنهای سرامیکی SMD
ترکخوردگی یا اتصال کوتاه آنها، بهویژه در مدار فیدبک، منبع را وارد حالت Protection میکند.
مدار اسنابر (RC / RCD Snubber)
خرابی اسنابر باعث ایجاد پیک ولتاژ و افزایش احتمال سوختن MOSFET میشود.
رله خروجی (در منابع تغذیه صنعتی)
فرسودگی کنتاکتها موجب قطع و وصل شدن یا ناپایداری ولتاژ خروجی میگردد.
کانکتورها و لحیمهای سرد
یکی از شایعترین عوامل خطا در تعمیر منبع تغذیه صنعتی که باعث قطعیهای متناوب و خطاهای غیرقابل پیشبینی میشود.
در بسیاری از خرابیهای تجهیزات صنعتی، مشکل اصلی به برد الکترونیکی بازمیگردد و مطالعهی صفحه تعمیر برد صنعتی میتواند از تعویضهای پرهزینه و غیرضروری جلوگیری کند.

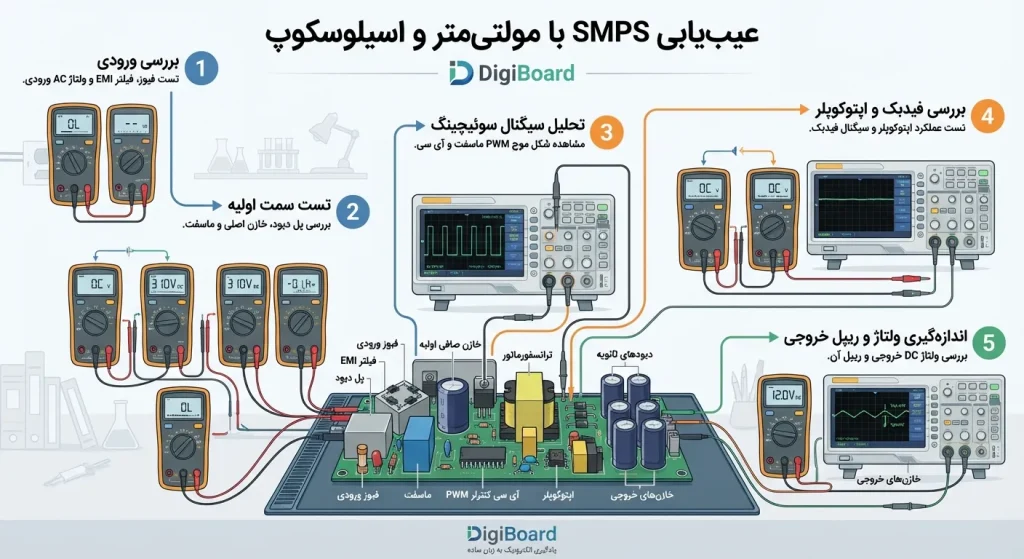

در فرآیند تعمیر منبع تغذیه صنعتی، استفاده همزمان از مولتیمتر و اسیلوسکوپ امکان شناسایی سریع و دقیق خرابیها را فراهم میکند. عیبیابی معمولاً از ورودی AC آغاز میشود؛ ابتدا باید ولتاژ ورودی، سلامت فیوز، ترمیستور NTC و دیود پل با مولتیمتر بررسی شوند. سپس ولتاژ باس DC اندازهگیری میشود تا از شارژ صحیح خازنهای بالک اطمینان حاصل گردد.
در مرحله بعد، ولتاژ تغذیه IC PWM و وجود سیگنال سوئیچینگ روی گیت MOSFET بررسی میشود. نبود پالس یا ولتاژ ناپایدار اغلب به خرابی مدار استارتآپ، IC کنترل یا مدار فیدبک مربوط است. در این مرحله، اسیلوسکوپ ابزار کلیدی برای مشاهده شکل موج، فرکانس سوئیچینگ و تشخیص نویز یا پیکهای مخرب ولتاژ محسوب میشود.
در سمت خروجی، اندازهگیری ولتاژ DC، میزان ریپل و بررسی عملکرد دیودهای شاتکی و خازنها اهمیت زیادی دارد. ریپل بالا یا نوسان ولتاژ معمولاً نشاندهنده ضعف خازنهای خروجی یا سلف فیلتر است. در منابع تغذیه صنعتی، بررسی اتصال زمین، لحیمهای سرد و کانکتورها نیز بخش مهمی از عیبیابی محسوب میشود و نباید نادیده گرفته شود.
تعمیر یک منبع تغذیه سوخته در تجهیزات صنعتی، اگر بدون روال مشخص انجام شود، اغلب به سوختن مجدد قطعات و افزایش هزینه منجر میشود. در تعمیر منبع تغذیه صنعتی رعایت ترتیب مراحل عیبیابی و تعمیر، مهمترین عامل موفقیت و پایداری تعمیر است.
رعایت این مراحل بهصورت گامبهگام، احتمال خطا را به حداقل میرساند و باعث میشود تعمیر منبع تغذیه صنعتی بهصورت اصولی، ایمن و ماندگار انجام شود، نه صرفاً با تعویض چند قطعه معیوب.
در بسیاری از توقفهای خط تولید، منبع اصلی خطا به کنترلر بازمیگردد و مراجعه به صفحه تعمیر PLC زیمنس میتواند مشکل را بدون تعویض کامل ماژول برطرف کند.
هزینه تعمیر منبع تغذیه صنعتی (SMPS) در ایران بهطور مستقیم به توان خروجی، نوع خرابی، برند منبع و میزان آسیب به بخش قدرت بستگی دارد. هرچه توان بالاتر باشد، قطعات گرانتر، زمان عیبیابی بیشتر و ریسک تعمیر نیز بالاتر خواهد بود. جدول زیر یک برآورد واقعبینانه از قیمتهای سال ۱۴۰۴–۱۴۰۵ ارائه میدهد.
| توان منبع تغذیه SMPS | کاربرد رایج | حدود هزینه تعمیر (تومان) |
|---|---|---|
| تا 100 وات | تجهیزات سبک، بردهای کنترلی | 400,000 تا 900,000 |
| 100 تا 300 وات | دستگاههای اداری، CNC کوچک | 800,000 تا 1,800,000 |
| 300 تا 600 وات | ماشینآلات نیمهصنعتی | 1,500,000 تا 3,000,000 |
| 600 تا 1000 وات | تجهیزات صنعتی متوسط | 2,500,000 تا 5,000,000 |
| 1 تا 3 کیلووات | خطوط تولید، UPS صنعتی | 4,000,000 تا 9,000,000 |
| بالای 3 کیلووات | اینورترها و منابع سنگین صنعتی | توافقی (معمولاً بالای 10 میلیون) |
اگر خرابی محدود به قطعات مصرفی (خازن، دیود، NTC، MOSFET تکی) باشد، هزینه در بازه پایین جدول قرار میگیرد؛ اما سوختن ترانس، PCB یا چند MOSFET بهصورت همزمان، هزینه را بهطور قابلتوجهی افزایش میدهد.
در اغلب موارد، تعمیر منبع تغذیه صنعتی—حتی در توانهای بالا—نسبت به تعویض کامل SMPS مقرونبهصرفهتر است، بهشرطی که عیبیابی اصولی انجام شود و تعمیرکار تجربه کافی در منابع سوئیچینگ صنعتی داشته باشد.
تفاوت اصلی بین تعمیر و تعویض منبع تغذیه در هزینه، زمان و میزان ریسک نهفته است. تعمیر منبع تغذیه صنعتی معمولاً زمانی مقرونبهصرفهتر است که خرابی محدود به قطعاتی مانند خازنها، MOSFET یا مدار فیدبک باشد و ساختار اصلی منبع سالم مانده باشد. در مقابل، تعویض کامل زمانی منطقیتر است که برد بهشدت آسیب دیده، ترانس سوخته یا منبع از نظر تکنولوژی منسوخ شده باشد. انتخاب درست بین این دو، نیازمند عیبیابی دقیق و ارزیابی اقتصادی است تا از هزینههای تکراری جلوگیری شود.
اگر منبع تغذیه سوئیچینگ (SMPS) دستگاه شما دچار ایراد شده و زمان توقف برایتان هزینهساز است، بهترین تصمیم شروع فوری تعمیر منبع تغذیه صنعتی قبل از هر اقدام پرهزینه (تعویض یا خرید پاور جدید) است.
در صورت عدم رفع کامل مشکل پس از تحویل، مطابق اعلام سایت، ضمانت بازگشت هزینه در نظر گرفته شده است؛ یعنی ریسک شما به حداقل میرسد.
برای مشاوره فوری و ثبت سفارش تعمیر منبع تغذیه صنعتی و تابلویی با DigiBoard تماس بگیرید.
اگر به دنبال کاهش هزینه، صرفهجویی در زمان و اطمینان از سازگاری کامل هستید، ثبت سفارش تعمیر تخصصی SMPS، اولین و هوشمندانهترین قدم است.
