آموزش عیب یابی HMI خرابی رایج + روش تعمیر حرفه‌ای 2026

HMI (رابط ماشین و انسان) قلب تپنده هر سیستم اتوماسیون صنعتی است؛ پلتفرمی حیاتی که اپراتور را قادر می‌سازد تا وضعیت فرآیندها را نظارت و کنترل کند. وقتی این صفحه نمایش حیاتی از کار می‌افتد، خط تولید متوقف شده و زیان‌های مالی سنگینی به بار می‌آید. بنابراین، تسلط بر آموزش عیب یابی HMI برای هر مهندس اتوماسیون یک ضرورت است.

این راهنمای جامع با هدف به حداقل رساندن زمان توقف (Downtime) و ارائه دانش لازم برای رفع سریع مشکلات طراحی شده است. ما در این آموزش، ابزار و تجهیزات صنعتی مورد نیاز برای شروع کار را معرفی می‌کنیم و سپس به سراغ ۱۰ خرابی رایج HMI مانند روشن نشدن صفحه، از کار افتادن تاچ، یا قطع ارتباط با PLC می‌رویم. با استفاده از این راهنما و فلوچارت تصمیم‌گیری ما، می‌توانید به‌سرعت منبع خطا را شناسایی و مشکل را پیش از آنکه پرهزینه شود، رفع نمایید.

 تجهیزات مورد نیاز برای آموزش عیب یابی HMI

شروع فرآیند عیب‌یابی HMI بدون داشتن کیت ابزار مناسب، نه تنها زمان‌بر است بلکه می‌تواند خطر آسیب رساندن به قطعات حساس الکترونیکی را افزایش دهد. یک متخصص ماهر عیب‌یابی را با فراهم کردن محیط کار ایمن و تجهیزات اندازه‌گیری دقیق آغاز می‌کند. این تجهیزات به ما کمک می‌کنند تا ریشه مشکل—چه یک قطعی برق ساده باشد، چه خطای پیچیده پروتکل ارتباطی—را به‌سرعت پیدا کنیم. ابزارهای مورد نیاز را می‌توان به دو دسته سخت‌افزاری (فیزیکی) و نرم‌افزاری (تشخیصی) تقسیم کرد.

لیست حیاتی ابزار و تجهیزات:

• مولتی‌متر دیجیتال (DMM): برای اندازه‌گیری دقیق ولتاژ ورودی، تست پیوستگی (Continuity) فیوزها و بررسی مدارهای برد پاور.
• کابل‌های ارتباطی استاندارد: کابل‌های اترنت (پچ کورد)، RS-232/RS-485، و USB برای تست مجدد یا برقراری ارتباط مستقل با PLC.
• تجهیزات ESD: مچ‌بند ضد الکتریسیته ساکن (Wrist Strap) و پد کار ESD برای محافظت از بردهای مدار چاپی (PCB).
• کیت پیچ‌گوشتی دقیق: شامل سر‌های کوچک و Torks برای باز کردن ایمن بدنه و دسترسی به پنل‌های داخلی.
• فلاش مموری (USB Drive): برای بازیابی بک‌آپ، آپلود/دانلود پروژه‌ها یا به‌روزرسانی سیستم‌عامل (Firmware).
• نرم‌افزار برنامه‌نویسی HMI: برای اتصال به پنل از طریق لپ‌تاپ و بررسی تنظیمات کالیبراسیون یا تشخیص خطاهای سیستمی.

توجه به ایمنی الکترواستاتیک (ESD) در هنگام باز کردن پنل حیاتی است. تعمیر بردهای الکترونیکی HMI بسیار ظریف هستند و یک تخلیه ساکن کوچک می‌تواند باعث خرابی دائمی قطعات شود. همواره از مچ‌بند ESD استفاده کنید و مطمئن شوید که دستگاه قبل از باز شدن، کاملاً از برق جدا شده است.

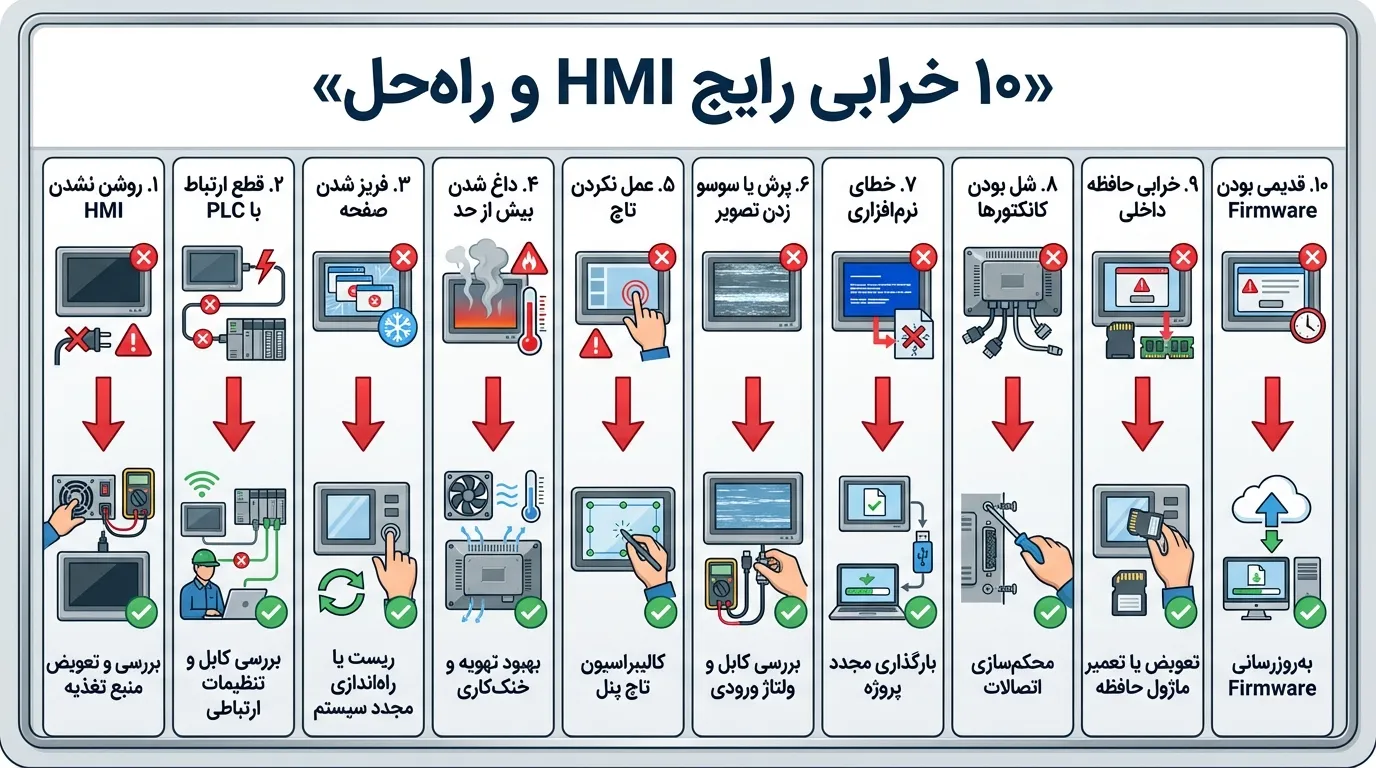

۱۰ خرابی رایج HMI و راه‌حل (۱۰ Common HMI Failures)

HMI‌ها در محیط‌های صنعتی مستعد مواجهه با طیف وسیعی از چالش‌ها هستند؛ از نوسانات برق و گرمای بیش از حد گرفته تا تداخلات الکترومغناطیسی و خطاهای نرم‌افزاری. هدف این بخش، تمرکز بر روی رایج‌ترین مشکلاتی است که مهندسان اتوماسیون به‌صورت روزمره با آن‌ها روبرو می‌شوند. درک دقیق علل اصلی و تسلط بر مراحل عیب‌یابی منظم، می‌تواند زمان توقف دستگاه‌ها را به شکل چشمگیری کاهش دهد.

بیشتر خرابی‌ها به ندرت نتیجه نقص در خود پنل HMI هستند و اغلب از مشکلات محیطی، خطای انسانی در سیم‌کشی یا مسائل مربوط به تجهیزات جانبی مانند کابل‌ها و منابع تغذیه ناشی می‌شوند. با تمرکز بر ده مورد زیر، شما یک نقشه راه عملی برای اجرای سریع‌ترین و موثرترین اقدامات اصلاحی در اختیار خواهید داشت. این آموزش عیب یابی HMI به شما کمک می‌کند تا با شناسایی منشأ اصلی مشکل، اطمینان حاصل کنید که فرآیند تولید شما در کوتاه‌ترین زمان ممکن به حالت عملیاتی باز می‌گردد و می‌توانید به‌عنوان یک متخصص، با اطمینان کامل به سمت راه‌حل هدایت شوید.

۱. صفحه روشن نمی‌شود (Black/Blank Screen)

این مشکل رایج‌ترین و گیج‌کننده‌ترین خطا است. اولین اقدام، بررسی منبع تغذیه است. با استفاده از مولتی‌متر، از صحت ولتاژ ورودی (معمولاً ۲۴V DC) اطمینان حاصل کنید. اگر ولتاژ صحیح است، باید فیوزهای داخلی یا خارجی را چک کنید. در صورت وصل بودن برق، احتمالاً برد پاور داخلی یا بک‌لایت (Backlight) به پایان عمر خود رسیده‌اند.

مراحل اولیه:

• تست ولتاژ ورودی.
• بررسی سلامت فیوزها.
• تست خروجی برد پاور.

۲. تاچ کار نمی‌کند (Touch Panel Malfunction)

از کار افتادن قابلیت لمسی می‌تواند ناشی از مشکلات نرم‌افزاری یا خرابی فیزیکی باشد. ابتدا کالیبراسیون (Calibration) صفحه لمسی را بررسی کنید؛ بسیاری از پنل‌ها با نگه داشتن گوشه‌ای از صفحه هنگام بوت، وارد منوی کالیبراسیون می‌شوند. اگر کالیبراسیون کمکی نکرد، احتمالاً لایه مقاومتی یا خازنی تاچ پنل آسیب دیده است. گاهی اوقات، گرد و غبار یا رطوبت در محیط صنعتی نیز می‌تواند در عملکرد تاچ پنل اختلال ایجاد کند.

۳. ارتباط با PLC قطع است (PLC Communication Lost)

عدم ارتباط بین HMI و PLC غالباً به دلیل مشکلات شبکه یا پیکربندی است. مطمئن شوید که کابل‌های فیزیکی (اترنت، RS-485 یا RS-232) محکم وصل بوده و آسیب فیزیکی ندیده‌اند. سپس، تنظیمات پروتکل ارتباطی (مانند آدرس IP، Baud Rate، و Data Bits) را در نرم‌افزار HMI و PLC مطابقت دهید. ناسازگاری‌های جزئی در این تنظیمات می‌تواند منجر به قطع شدن ارتباط شود.

۴. خطوط روی صفحه (Display Lines/Artifacts)

ظاهر شدن خطوط عمودی یا افقی، لکه‌ها، یا پیکسل‌های مرده نشان‌دهنده مشکل در بخش نمایشگر است. علل اصلی شامل شل شدن کانکتورهای فلت (FPC) که پنل LCD را به برد اصلی وصل می‌کنند، یا آسیب فیزیکی به خود پنل LCD در اثر ضربه یا فشار است. در موارد نادر، خرابی درایور گرافیکی (Display Controller IC) روی برد اصلی می‌تواند این مشکلات را ایجاد کند. شل بودن فلت‌ها اغلب با باز کردن و اتصال مجدد برطرف می‌شود و جزو نکات کلیدی در آموزش عیب یابی HMI است که باید در نظر گرفته شود.

۵. صفحه یخ می‌زند (HMI Freezing)

یخ زدن HMI معمولاً یک مشکل نرم‌افزاری یا عملکردی است. اگر HMI شما دائماً در یک صفحه خاص متوقف می‌شود، حافظه داخلی (RAM) ممکن است تحت بار پردازشی سنگین باشد، به خصوص در پروژه‌های بزرگ با انیمیشن‌های زیاد یا لاگ‌گیری فعال. با پاک کردن لاگ‌های غیرضروری و کاهش بار پردازشی پروژه، عملکرد را بهبود بخشید. اگر مشکل همچنان ادامه داشت، بازگشت به تنظیمات کارخانه (Factory Reset) را امتحان کنید.

۶. خطای بوت (Boot Failure Error)

زمانی که HMI روشن می‌شود اما نمی‌تواند سیستم‌عامل خود را بارگذاری کند و خطاهایی مانند “OS not found” یا “Corrupt File” نمایش داده می‌شود، با خطای بوت مواجه هستیم. این خطا معمولاً به دلیل قطع برق در حین به‌روزرسانی سیستم‌عامل (Firmware Update) یا خرابی حافظه داخلی (مانند فلش مموری داخلی) رخ می‌دهد. در آموزش عیب یابی HMI توصیه می‌شود برای رفع این مشکل، بلافاصله از طریق یک کامپیوتر خارجی، سیستم‌عامل را مجدداً و با دقت بارگذاری کنید.

۷. نور پس‌زمینه ضعیف (Dim/Flickering Backlight)

نور پس‌زمینه (Backlight) که معمولاً از LED یا CCFL تشکیل شده است، دارای عمر مفید محدودی است. ضعیف شدن یا چشمک زدن نور نشان می‌دهد که این قطعه به پایان عمر رسیده است. در پنل‌های CCFL، خرابی اینورتر (Inverter) که ولتاژ لازم برای لوله‌های فلورسنت را تأمین می‌کند، عامل اصلی است. در پنل‌های LED، کاهش تدریجی روشنایی طبیعی است و در نهایت نیاز به تعویض کل واحد پنل یا لایه بک‌لایت دارد.

در صورتی که پس از اجرای مراحل عیب‌یابی به خرابی سخت‌افزاری رسیدید، بهترین راهکار استفاده از خدمات تعمیر HMI اشنایدر به‌صورت تخصصی است تا از آسیب بیشتر به بردها و نمایشگر جلوگیری شود.

۸. پورت‌ها کار نمی‌کنند (Non-responsive Ports)

اگر پورت‌های ارتباطی (مانند اترنت یا سریال) پاسخگو نیستند، ابتدا آسیب فیزیکی ظاهری را بررسی کنید. سپس، نرم‌افزارهای درایور را بررسی کنید (در HMI‌های مبتنی بر ویندوز). اغلب، آسیب‌های الکتریکی ناشی از نوسانات یا اتصال اشتباه کابل‌ها، می‌تواند تراشه کنترل‌کننده پورت (مانند ICهای اترنت) روی برد اصلی را بسوزاند که تعویض آن نیاز به مهارت تخصصی دارد.

۹. داغ می‌شود (Overheating)

گرمای بیش از حد یک قاتل خاموش برای تجهیزات الکترونیکی است و می‌تواند باعث ریست شدن ناگهانی یا خرابی قطعات داخلی شود. در آموزش عیب یابی HMI تأکید می‌شود که تجمع گرد و غبار روی فن‌ها و هیت‌سینک‌ها، خرابی فن خنک‌کننده یا قرار گرفتن دستگاه در محیطی با دمای بالاتر از محدوده مجاز (Ambient Temperature) از مهم‌ترین عوامل بروز این مشکل هستند. همواره اطمینان حاصل کنید که فن‌های HMI تمیز بوده و مسیر جریان هوا کاملاً باز و بدون انسداد باقی مانده است.

۱۰. ریست مکرر (Continuous Resetting)

ریست‌های مکرر معمولاً ناشی از یک مشکل اساسی‌تر است: یا نوسانات برق ورودی یا نقص در برد اصلی. ابتدا کیفیت ولتاژ ورودی را تحت بار بررسی کنید؛ اگر ولتاژ ناپایدار است، منبع تغذیه (Power Supply) را تعویض کنید. در صورت پایداری برق، ممکن است یک نقص در حافظه داخلی یا یک اتصال کوتاه روی برد اصلی وجود داشته باشد که در این صورت نیاز به تعمیر تخصصی دارد.

تسلط بر ده مورد خرابی رایج HMI، مهارت حیاتی شما را در مدیریت بحران خط تولید به‌طور چشمگیری افزایش می‌دهد. این آموزش عیب یابی HMI با تأکید بر عیب‌یابی منظم، از بررسی منبع تغذیه گرفته تا تنظیمات نرم‌افزاری، به شما کمک می‌کند زمان توقف سیستم را به حداقل رسانده و بهره‌وری فرآیند را حفظ کنید. همچنین استفاده از ابزارهای مناسب و رعایت نکات ایمنی به‌ویژه حفاظت ESD، تضمین می‌کند که اقدامات تعمیراتی شما موفقیت‌آمیز، ایمن و پایدار باشند.

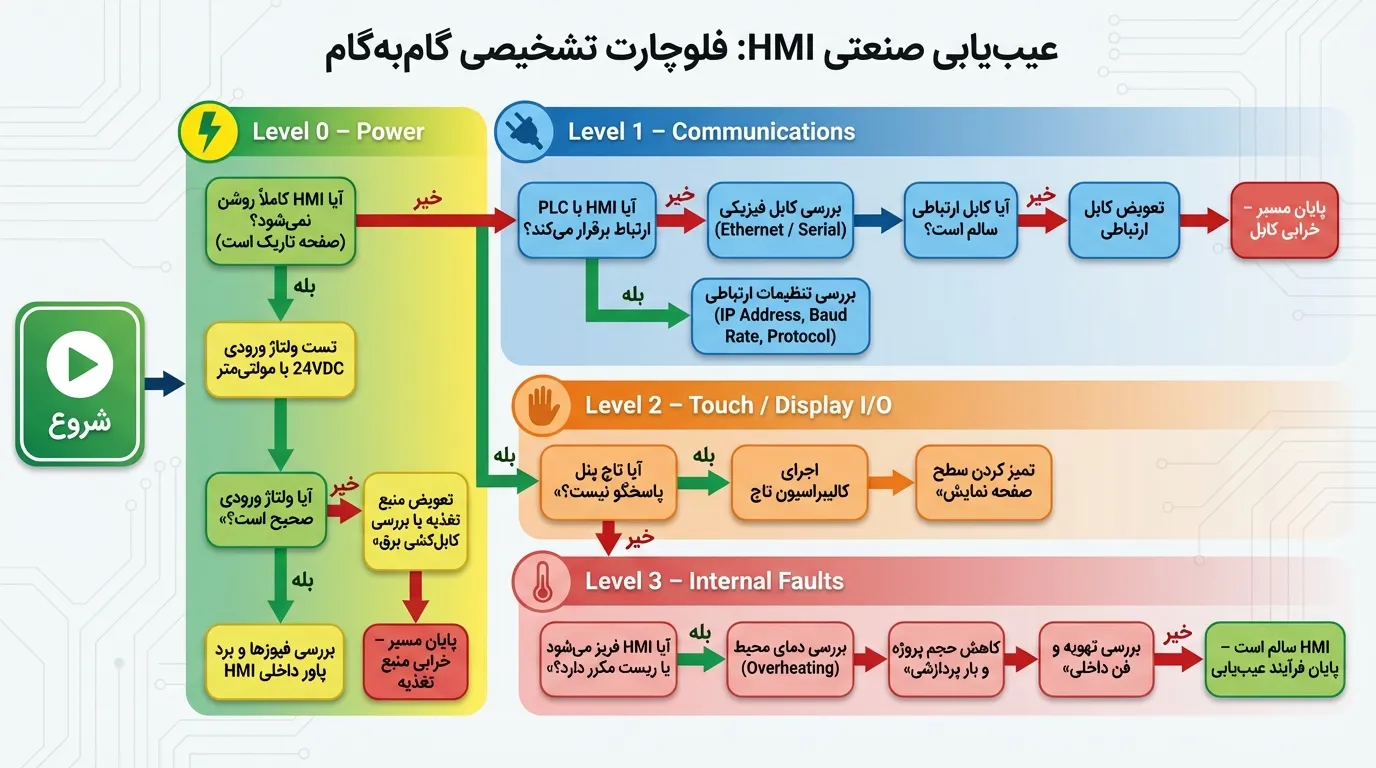

چک‌لیست گام به گام عیب‌یابی آموزش عیب یابی HMI

این چک‌لیست خلاصه‌ای از فرآیند منطقی عیب‌یابی است که باید هنگام مواجهه با هرگونه ایراد در HMI دنبال کنید. این گام‌ها را به ترتیب بررسی کنید تا سریع‌ترین مسیر برای حل مشکل را بیابید.

گام اول: بررسی اولیه برق و سخت‌افزار (سطح ۰)

1. برق ورودی: با مولتی‌متر، ولتاژ DC صحیح (معمولاً ۲۴VDC) را در ترمینال ورودی HMI بررسی کنید.
2. فیوزها و مدار: وضعیت فیوزهای داخلی یا خارجی را چک کنید. در صورت مشاهده دود یا بوی سوختگی، دستگاه را از مدار خارج کنید.
3. کابل نمایشگر: اگر دستگاه روشن است اما صفحه نمایش خطوطی دارد، کابل فلت نمایشگر داخلی را از نظر شل بودن بررسی کنید (فقط توسط افراد آموزش‌دیده).
4. دمای محیط: مطمئن شوید HMI در حال Overheating نیست. دمای محیط نباید از محدوده مجاز تولیدکننده تجاوز کند.

گام دوم: بررسی ارتباطات و شبکه (سطح ۱)

1. کابل فیزیکی: سلامت کابل اترنت یا سریال بین HMI و PLC/دستگاه را بررسی کنید. کابل باید محکم و بدون آسیب فیزیکی باشد.
2. تنظیمات پروتکل: مطمئن شوید آدرس IP (در اترنت) یا Baud Rate/ID (در سریال) در تنظیمات HMI با PLC کاملاً مطابقت داشته باشد.
3. پینگ (Ping): اگر ارتباط از نوع اترنت است، در فرآیند آموزش عیب یابی HMI از کامپیوتر برای پینگ کردن آدرس IP مربوط به HMI یا PLC استفاده کنید تا از صحت اتصال فیزیکی و شبکه‌ای اطمینان حاصل شود.

گام سوم: عیب‌یابی نرم‌افزاری و رابط کاربری (سطح ۲)

1. کالیبراسیون تاچ: در صورت عدم پاسخگویی یا دقت کم تاچ، عملیات کالیبراسیون را از طریق منوی تنظیمات سیستمی (System Menu) اجرا کنید.
2. فریز شدن/ریست: اگر دستگاه فریز می‌شود، حافظه داخلی (RAM) را از نظر پر شدن توسط لاگ‌های غیرضروری یا حجم بالای پروژه بررسی کنید. در صورت لزوم، تنظیمات کارخانه را بازیابی کنید.
3. به‌روزرسانی فریم‌ور: اگر خطای بوت (Boot Error) مشاهده شد، به‌روزرسانی یا نصب مجدد فریم‌ور HMI از طریق پورت USB یا کارت حافظه را در نظر بگیرید.

استفاده از یک چک‌لیست گام به گام در آموزش عیب یابی HMI ، بهترین روش برای تضمین عیب‌یابی سریع و دقیق HMI است. این رویکرد سیستماتیک، مهندسان را از برق اولیه به مشکلات ارتباطی و سپس خرابی‌های نرم‌افزاری هدایت می‌کند. با تمرکز بر سه سطح (برق، شبکه و نرم‌افزار)، زمان توقف تولید به حداقل می‌رسد و کارایی تعمیرات افزایش می‌یابد.

قبل از شروع عیب‌یابی یا خرید تجهیزات جدید، آشنایی با اصولانتخاب HMI صنعتی کمک می‌کند پنل متناسب با شرایط محیطی، نوع PLC و حجم پروژه انتخاب شود.

نکات ایمنی حیاتی در باز کردن و تعمیر HMI

انجام هرگونه تعمیر یا باز کردن پوشش HMI در آموزش عیب یابی HMI ، مستلزم رعایت کامل اصول ایمنی است تا هم از اپراتور محافظت شود و هم از آسیب دائمی به تجهیزات حساس جلوگیری گردد. این نکات به شما کمک می‌کنند تا فرآیند عیب‌یابی را با کمترین ریسک به پایان برسانید.

۱. قطع کامل برق (Lockout/Tagout):

مهم‌ترین گام، اطمینان از قطع کامل ولتاژ ۲۴ ولت DC ورودی به HMI است. هیچ‌گاه در شرایط برق‌دار اقدام به باز کردن پنل نکنید. علاوه بر قطع فیوز، از روش‌های استاندارد (LOTO) برای جلوگیری از وصل مجدد تصادفی برق توسط دیگران استفاده کنید.

۲. حفاظت در برابر تخلیه الکترواستاتیک (ESD):

بردها و قطعات الکترونیکی داخلی HMI به شدت در برابر الکتریسیته ساکن حساس هستند. برای جلوگیری از سوختن ریزپردازنده‌ها یا تراشه‌ها:

• از مچ‌بند ESD استفاده کنید و آن را به یک نقطه اتصال به زمین (Ground) متصل نمایید.
• کار را روی یک تشک یا سطح ضدالکترواستاتیک انجام دهید.
• از دست زدن مستقیم به پایه‌های ICها و کانکتورهای داخلی خودداری کنید.

۳. پشتیبان‌گیری از پروژه و تنظیمات:

قبل از هرگونه تعمیر جدی یا بازیابی تنظیمات کارخانه، حتماً از فایل پروژه HMI و همچنین پارامترهای ارتباطی (مانند آدرس IP) یک نسخه پشتیبان تهیه کنید. این کار در فرایند آموزش عیب یابی HMI تضمین می‌کند که پس از تعمیر سخت‌افزاری، بتوانید دستگاه را سریعاً به وضعیت عملیاتی برگردانید.

۴. استفاده از ابزار مناسب:

برای باز کردن پیچ‌ها و پوشش‌های پلاستیکی، تنها از ابزارهای عایق و مناسب استفاده کنید. استفاده از ابزارهای فلزی نامناسب می‌تواند به برد مدار چاپی (PCB) آسیب برساند یا باعث ایجاد اتصال کوتاه شود. از فشار بیش از حد هنگام جدا کردن کانکتورها پرهیز کنید.

۵. محیط کار و تهویه:

اگر HMI به دلیل داغ شدن بیش از حد (Overheating) دچار مشکل شده است، مطمئن شوید که محل نصب دارای تهویه مناسب است و فیلترهای ورودی هوای تابلو برق تمیز هستند. پس از تعمیر، عملکرد سیستم‌های خنک‌کننده (مانند فن‌ها) را دوباره بررسی کنید.

عیب‌یابی HMI باید با بررسی منبع تغذیه، وضعیت ارتباطات و پیکربندی نرم‌افزار آغاز شود. در بسیاری از موارد، مشکلات HMI ناشی از تنظیمات نادرست ارتباطی یا ناسازگاری نرم‌افزاری است، نه خرابی سخت‌افزاری.»

— Rockwell Automation – HMI Troubleshooting Guidelines
