توقف خط تولید به دلیل خرابی برد کنترل دستگاه تزریق پلاستیک دماگ Demag NC4، کابوس هر مدیر کارخانهای است. اگر با خطاهای غیرمنتظره در این سیستم مواجه شدهاید، پیش از هرگونه اقدام برای خرید قطعه گرانقیمت یا تعویض کلی، باید بدانید که تعمیر برد دستگاه تزریق پلاستیک دماگ با دانش فنی و تجهیزات پیشرفته، راهکاری سریع و مقرونبهصرفه است.
در این مقاله تخصصی، ما به بررسی دقیق نشانهها و علل خرابی بردهای NC4 پرداخته و فرآیند عیبیابی، تعمیر مدارات تغذیه و پروگرام مجدد آن را تشریح میکنیم. با تکیه بر تجربه دیجیبرد، همراه شما هستیم تا با شناسایی اصولی ایرادها و تست نهایی تحت بار، عملکرد پایدار و دقیق دستگاه شما را بازیابی کنیم.

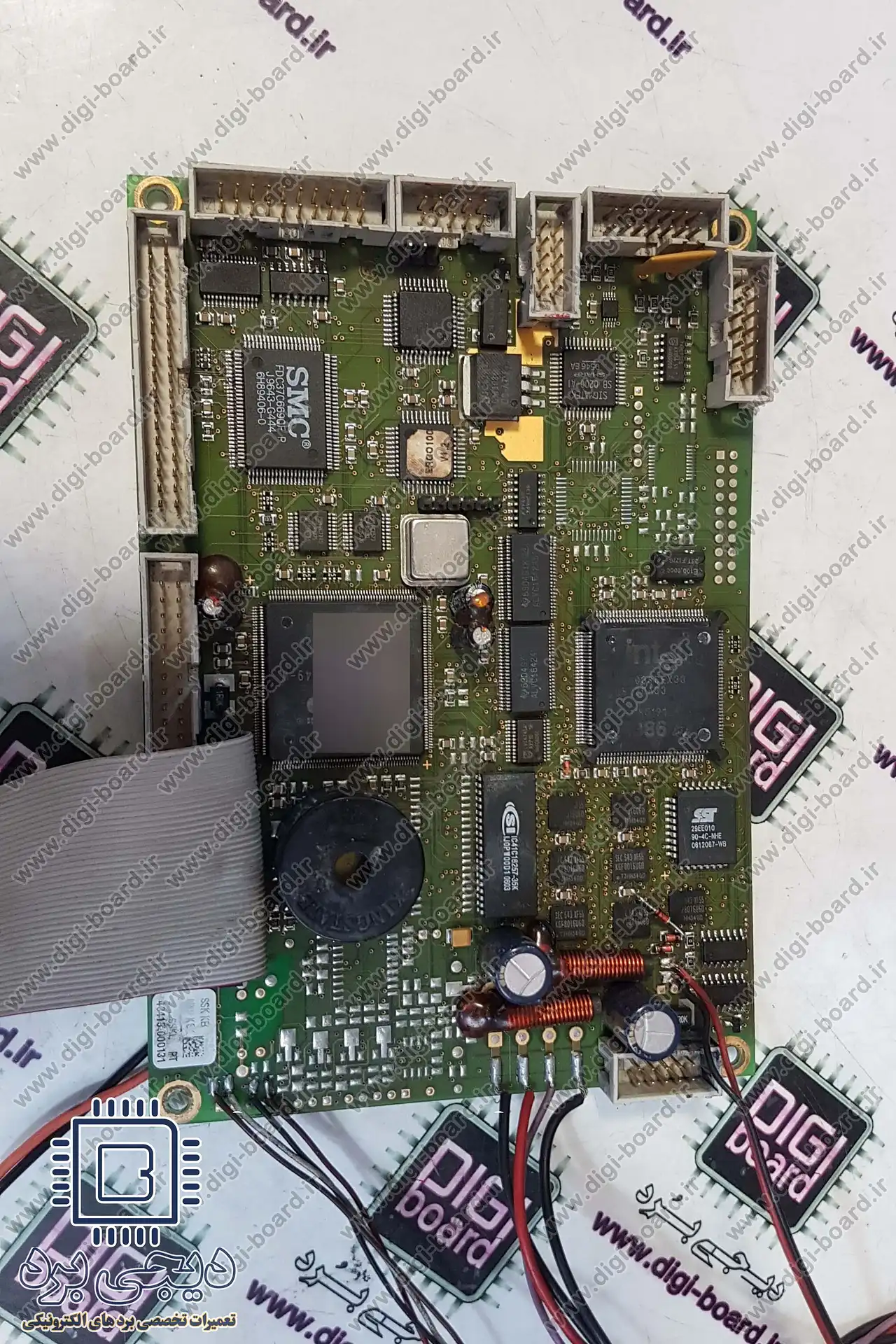

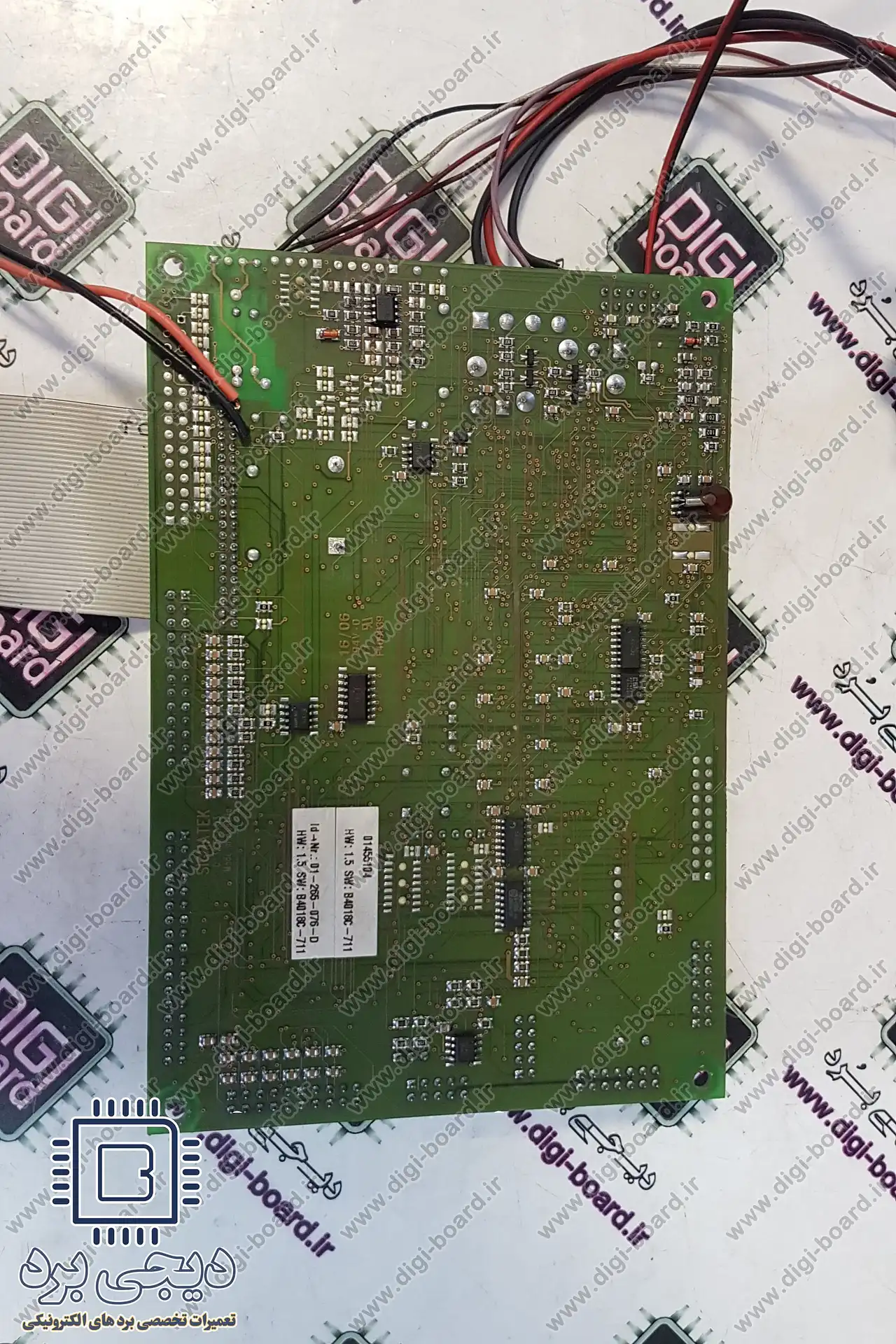

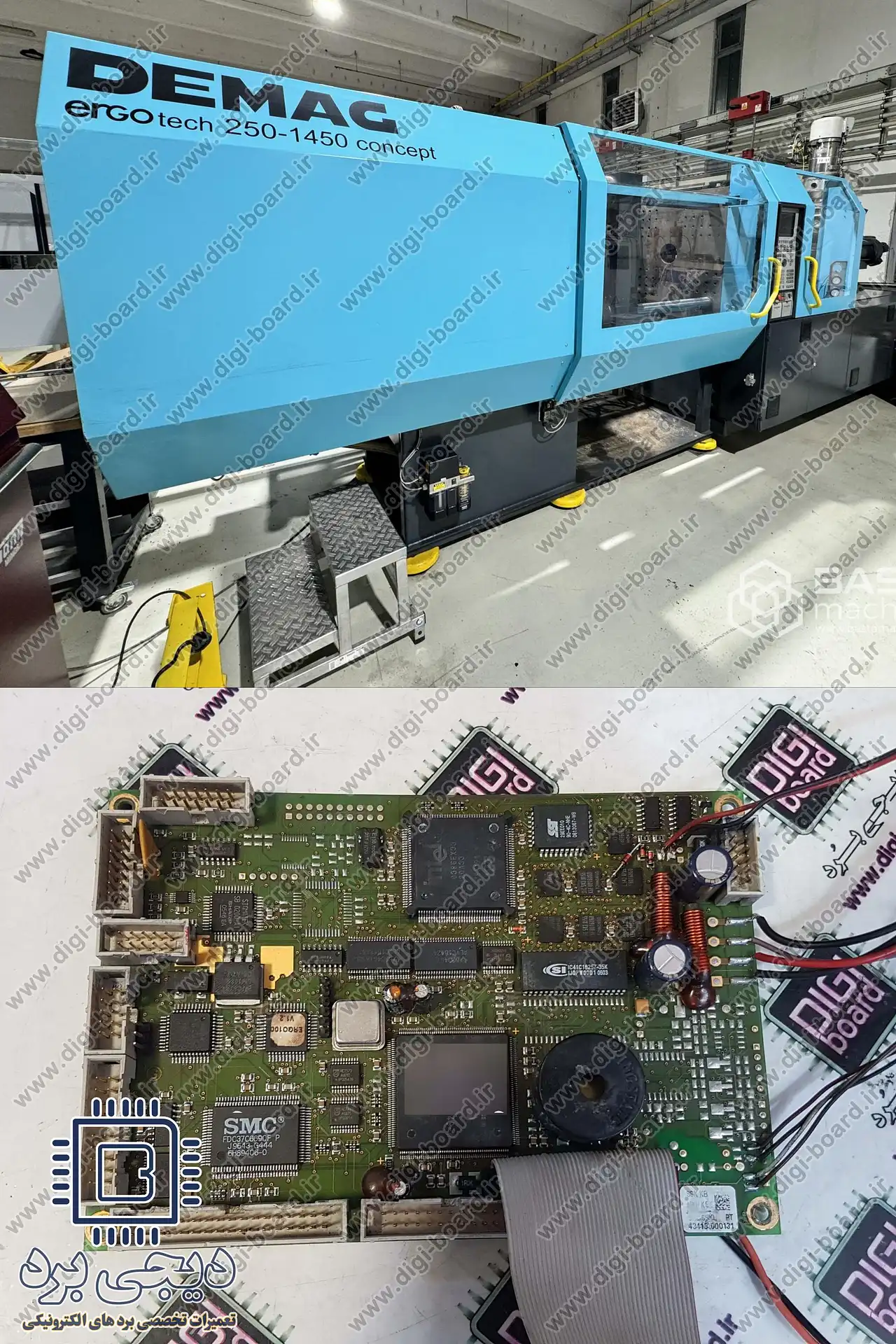

نقش برد کنترل NC4 در دستگاه تزریق پلاستیک دماگ
برد کنترل NC4 در واقع قلب تپنده و مغز متفکر دستگاه تزریق پلاستیک دماگ است که تمامی عملیات مکانیکی، هیدرولیکی و الکترونیکی را با دقت میلیثانیه مدیریت میکند. بدون عملکرد صحیح این برد، تولید پایدار و دقیق غیرممکن است. وظایف حیاتی این سیستم عبارتند از:
- کنترل دقیق سیکل تزریق: مدیریت زمانبندی دقیق برای تمامی مراحل تزریق و باز و بسته شدن قالب.
- پایش دما: نظارت مداوم بر هیترها و دمای ذوب پلاستیک در سیلندر و نازل.
- مدیریت سنسورها: پردازش سیگنالهای موقعیت و فشار برای تنظیم دقیق حرکت گیره و مارپیچ.
- ارتباط با سیستم هیدرولیک: ارسال فرمانهای کنترلی سریع به شیرهای برقی.
این برد با پردازش مستمر دادهها، کیفیت و تکرارپذیری محصولات نهایی را تضمین میکند.
ما در دیجیبرد با سالها تجربه در عیبیابی انواع بردهای پیشرفته، بازوی مطمئن شما در تعمیرات صنعتی هستیم.
علل خرابی برد دستگاه تزریق پلاستیک دماگ Demag NC4
بردهای کنترل سری NC4 دماگ به دلیل فعالیت در محیطهای صنعتی سخت، همواره در معرض استهلاک و آسیبهای محیطی هستند. شناسایی ریشهای علت خرابی، نه تنها سرعت عیبیابی را افزایش میدهد، بلکه از آسیبهای ثانویه به سایر قطعات جلوگیری میکند. اصلیترین دلایل خرابی این بردهای کنترل عبارتند از:
- نوسانات شدید برق: ورود ولتاژ غیرمجاز یا نوسان در شبکه اصلی که منجر به سوختن مدارات تغذیه و آسیب به CPU میشود.
- نفوذ آلودگی و رطوبت: ورود بخارات روغنی، گرد و غبار رسانا یا رطوبت به داخل تابلو فرمان که باعث اتصالی در مسیرهای مسی PCB میگردد.
- استهلاک قطعات الکترونیکی: فرسودگی خازنهای الکترولیتی و رگولاتورها در اثر کارکرد طولانیمدت و حرارت بالا.
- لرزشهای مکانیکی مداوم: انتقال لرزشهای دستگاه به تابلو برق که باعث بروز لحیمسردی و قطعی در اتصالات برد میشود.
- خطاهای ناشی از سیمکشی: اتصالی در سنسورها یا شیرهای برقی که فشار ناگهانی به خروجیهای کارت I/O برد وارد میکند.
تشخیص دقیق علت خرابی برای انجام تعمیر برد دستگاه تزریق پلاستیک دماگ و جلوگیری از تکرار مجدد آن، گامی ضروری و غیرقابلچشمپوشی است.
از آنجا که HMIها مکمل حیاتی برای بردهای کنترل هستند، دیجیبرد با بهرهگیری از تجهیزات پیشرفته، خدمات تخصصی تعمیر انواع اچ ام آی (HMI) را نیز با بالاترین دقت ارائه میدهد؛ برای آشنایی با جزئیات این خدمات به صفحه مربوطه مراجعه کنید.
نشانههای خرابی برد کنترل Demag NC4؛ زمانِ اقدام کجاست؟
شناخت نشانههای اولیه خرابی برد NC4 به شما این امکان را میدهد که پیش از توقف کامل تولید و بروز ضررهای سنگین، اقدامات پیشگیرانه را انجام دهید. بردهای دماگ وقتی در آستانه خرابی قرار میگیرند، رفتارهای خاصی از خود بروز میدهند که تکنسینهای باتجربه باید به آنها توجه کنند. در ادامه به بررسی دقیق این علائم میپردازیم.
نمایش کدهای خطای نامفهوم و قفل شدن سیستم
یکی از شایعترین نشانهها برای تعمیر برد دستگاه تزریق پلاستیک دماگ ، ظاهر شدن خطاهای مداوم روی مانیتور دستگاه است که حتی پس از ریست کردن، باز هم تکرار میشوند. وقتی برد توانایی پردازش دادههای ورودی را از دست میدهد، سیستم برای جلوگیری از آسیب فیزیکی، فرمان توقف میدهد. نشانههای این وضعیت شامل موارد زیر است:
- خطاهای سری Position Error بدون علت فیزیکی.
- پیغامهای Communication Failure بین برد اصلی و کارتهای I/O.
- قفل شدن نرمافزاری دستگاه در ابتدای سیکل تزریق.
اختلال در پاسخدهی شیرهای برقی و حرکتهای غیردقیق
وقتی دستگاه تزریق پلاستیک دماگ شما دستورات را با تأخیر اجرا میکند یا حرکتهای مارپیچ و گیره دچار لرزش و ناپایداری میشوند، احتمالاً بخش خروجی (Output) برد NC4 دچار مشکل شده است. در این حالت، برد قادر نیست جریان الکتریکی لازم را برای تحریک دقیق بوبینهای شیر برقی تامین کند. این یعنی بازخورد یا Feedback سیستم به درستی دریافت نمیشود و دستگاه نمیتواند موقعیت دقیق را تثبیت کند، که در نهایت به افت کیفیت قطعه تولیدی منجر خواهد شد.
ریستهای ناگهانی و ناپایداری در زمان بوت شدن
اگر دستگاه در هنگام روشن شدن یا در میانه کار به صورت ناگهانی ریست شده و دوباره بالا میآید، مشکل معمولاً ریشه در بخش تغذیه داخلی برد یا حافظه آن دارد. این وضعیت نشاندهنده نوسان در ولتاژ خروجی برد یا ناتوانی در بارگذاری فایلهای نرمافزاری است که میتواند باعث آسیب به دیتابیس دستگاه شود. دلایل رایج این ناپایداری عبارتند از:
- خرابی خازنهای صافی در مدار تغذیه برد اصلی.
- ایجاد اتصالی موقت در مسیرهای مسی برد به دلیل حرارت بالا.
- ضعیف شدن حافظه (Flash/RAM) و خطای خواندن و نوشتن دادهها.
مشاهده هر یک از این علائم، زنگ خطری برای سیستم کنترل دستگاه شماست. نادیده گرفتن این نشانهها معمولاً منجر به سوختن قطعات اصلی روی برد و تحمیل هزینههای سنگینتر میشود.
همین حالا برای مشاوره رایگان فنی و ثبت درخواست تعمیر با کارشناسان دیجیبرد تماس بگیرید.
مراحل عیبیابی و تعمیر تخصصی برد کنترل Demag NC4
تعمیر برد دستگاه تزریق پلاستیک دماگ NC4 یک عملیات ظریف و مهندسی است که کوچکترین خطا در آن میتواند به کل سیستم آسیب برساند. برخلاف تصور عمومی، تعمیر اصولی تنها محدود به تعویض قطعات سوخته نیست؛ بلکه شامل ریشهیابی دقیق ایراد و بازسازی استاندارد مسیرهای برد است. در دیجیبرد، ما از یک پروتکل گامبهگام برای بازگرداندن سلامت به کنترلر دستگاه شما استفاده میکنیم:
بررسی اولیه و تحلیل وضعیت برد
اولین مرحله، عیبیابی دقیق (Diagnosis) بدون دستکاری غیرضروری است. در این مرحله، برد از دستگاه جدا شده و تحت بازرسی چشمی قرار میگیرد تا آثار سوختگی، سولفاته شدن یا تورم خازنها شناسایی شود. سپس با استفاده از دستگاههای اندازهگیری دقیق، ولتاژهای ورودی و تغذیه مدار بررسی میشوند.
عیبیابی مدارات الکترونیکی و تست قطعات
پس از بررسی ظاهری، به سراغ تست قطعات روی برد میرویم. در این مرحله از تعمیر برد دستگاه تزریق پلاستیک دماگ هدف اصلی، یافتن قطعه معیوبی است که باعث اختلال در کل سیستم شده است. با استفاده از اسیلوسکوپ و مولتیمترهای صنعتی، تمامی مسیرهای حساس مورد سنجش قرار میگیرند. تمرکز ما در این مرحله شامل موارد زیر است:
- تست دقیق دیودها، ترانزیستورها و آیسیهای سوئیچینگ برای شناسایی قطعات معیوب.
- بررسی مقاومتهای مشکوک جهت اطمینان از عدم آسیب زنجیرهای ناشی از نوسانات برق.
- ارزیابی سلامت بخشهای خروجی و ورودی کارتهای I/O برای جلوگیری از خطاهای کاذب.
ترمیم مسیرها و تعویض قطعات با نمونه اصلی
در این مرحله، قطعات معیوب با نمونههای اورجینال و باکیفیت جایگزین میشوند. برای برد NC4، استفاده از قطعات با تلورانس دقیق بسیار حیاتی است. اگر مسیرهای مسی PCB به دلیل اتصالی سوخته باشند، با تکنیکهای تخصصی لحیمکاری و ترمیم برد (PCB Repair)، این مسیرها بازسازی میشوند.
آیا میدانید نوسانات برق یا عوامل محیطی چقدر در خرابی سیستمها نقش دارند؟ برای درک بهتر عوامل فنی و بررسی اصلیترین علت سوختن برد الکترونیکی ، از این صفحه راهنمای جامع دیدن کنید
پروگرام و تنظیمات نرمافزاری
بسیاری از بردهای صنعتی نظیر NC4 دارای حافظه و فریمور (Firmware) هستند که ممکن است در اثر نوسانات شدید دچار اختلال یا پاک شدن دادهها شوند. پس از تعمیر برد دستگاه تزریق پلاستیک دماگ به صورت سخت افزاری، ما سیستم نرمافزاری برد را بازخوانی و در صورت نیاز، پروگرام مجدد انجام میدهیم. فرآیند ما در این بخش شامل اقدامات زیر است:
- بازخوانی و عیبیابی دیتابیس نرمافزاری برای هماهنگی با پارامترهای دستگاه.
- تنظیم مجدد کالیبراسیون نرمافزاری جهت برقراری ارتباط بدون خطای برد با سایر یونیتها.
- تأیید صحت عملکرد فریمور برای جلوگیری از قفل شدن دستگاه هنگام استارت اولیه.
تست نهایی تحت بار واقعی (Simulation Test)
مرحله نهایی تعمیر برد دستگاه تزریق پلاستیک دماگ و تفاوت اصلی ما با دیگران، تست برد در شرایط عملیاتی است. قبل از اینکه برد را به شما تحویل دهیم، آن را در محیط شبیهساز یا روی دستگاه تست اختصاصی قرار میدهیم. ما عملکرد خروجیهای کارت I/O، پاسخدهی به سنسورها و پایداری ولتاژ در شرایط کاری واقعی را بررسی میکنیم.
تعمیر برد دستگاه تزریق پلاستیک دماگ اگر به صورت سیستمی و علمی انجام نشود، موقتی خواهد بود. رعایت این ۵ مرحله، تضمینکننده عملکرد پایدار دستگاه شماست.
چرا تعمیر برد Demag NC4 و سایر بردهای صنعتی را به دیجیبرد بسپاریم؟
برد NC4 تنها یکی از سیستمهای کنترلی پیچیده در دستگاههای تزریق پلاستیک است. خرابی این قطعات یعنی توقف تولید و ضررهای مالی سنگین. تعمیر برد دستگاه تزریق پلاستیک دماگ نیازمند ترکیبی از دانش الکترونیک پیشرفته، شناخت عمیق پروسه تزریق پلاستیک و تجهیزات تست دقیق است؛ دانشی که تیم دیجیبرد با سالها تجربه تخصصی بر آن مسلط شده است.
مزایای انتخاب دیجیبرد برای تعمیرات تخصصی:
- تخصص انحصاری: تسلط ویژه بر تعمیر برد دستگاه تزریق پلاستیک دماگ (Demag NC4) و سایر برندهای معتبر اروپایی و آسیایی.
- تجهیزات عیبیابی مدرن: استفاده از اسیلوسکوپها و سیستمهای تست تحت بار برای شناسایی دقیق نقطه خرابی (نه فقط تعویض قطعه).
- خدمات فنی کامل: بازسازی حرفهای لایههای چندگانه PCB، تعمیر تخصصی مدارات تغذیه، پروگرام مجدد فریمور و کالیبراسیون دقیق نرمافزاری.
- پایداری عملکرد: تضمین عملکرد برد پس از تعمیر، برای جلوگیری از خرابیهای مجدد و هزینههای اضافی.
اگر با خطاهای پیچیده، آسیبهای چندگانه یا مشکلات نرمافزاری در برد دستگاه خود مواجه هستید، نگران نباشید. کارشناسان دیجیبرد آمادهاند تا با ارائه راهکارهای مهندسی، برد دستگاه شما را با بالاترین استاندارد صنعتی بازسازی کنند.
