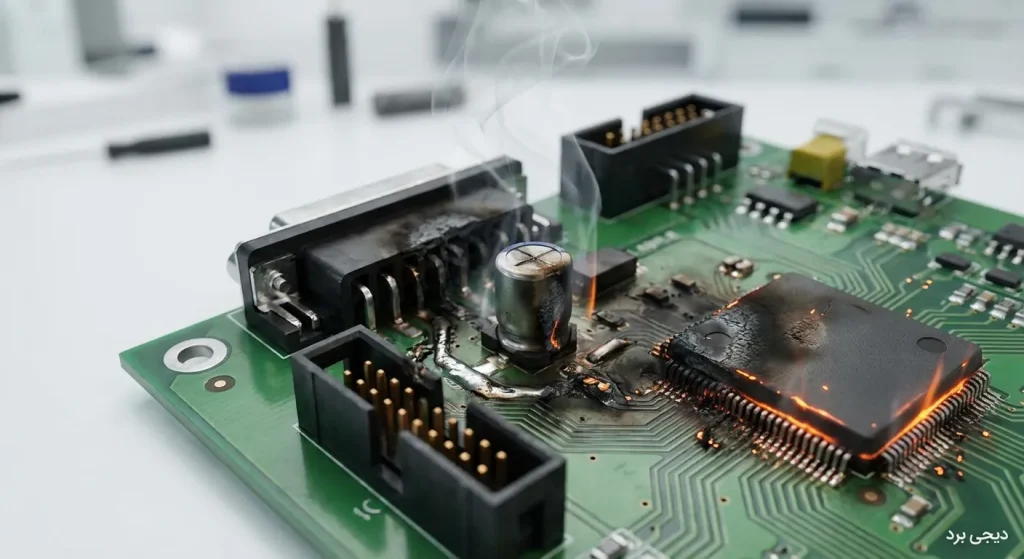

چرا برد الکترونیکی می‌سوزد؟ | ۱۲ علت اصلی و راه‌های پیشگیری [۲۰۲۶]

سوختن برد الکترونیکی یکی از رایج‌ترین و پرهزینه‌ترین خرابی‌ها در تجهیزات صنعتی، خانگی و الکترونیکی است که معمولاً به‌صورت ناگهانی و بدون هشدار رخ می‌دهد. اما واقعیت این است که در اغلب موارد، این اتفاق نتیجه مجموعه‌ای از عوامل قابل پیشگیری مانند نوسان برق، اضافه جریان، گرمای بیش از حد یا فرسودگی قطعات است.

شناخت دقیق علت سوختن برد الکترونیکی به شما کمک می‌کند هم از تکرار خرابی جلوگیری کنید و هم در زمان بروز مشکل، تصمیم درستی بین تعمیر یا تعویض بگیرید. در این مقاله، ۱۲ علت اصلی سوختن برد و راه‌های عملی پیشگیری از آن‌ها را بررسی می‌کنیم.

چه اتفاقی می‌افتد که برد الکترونیکی می‌سوزد؟

سوختن برد الکترونیکی معمولاً یک اتفاق لحظه‌ای نیست، بلکه نتیجه فشار تدریجی یا ناگهانی عوامل الکتریکی و محیطی بر قطعات حساس برد است. زمانی که ولتاژ یا جریان خارج از محدوده طراحی‌شده به برد وارد می‌شود، قطعاتی مانند خازن‌ها، رگولاتورها و آی‌سی‌ها بیشترین آسیب را می‌بینند. افزایش دما باعث کاهش عمر قطعات نیمه‌هادی شده و در نهایت منجر به تخریب مسیرها یا سوختن کامل برد می‌شود. در بسیاری از موارد، خرابی یک قطعه کوچک می‌تواند به‌صورت زنجیره‌ای سایر بخش‌های برد را نیز از کار بیندازد.

مهم‌ترین علت سوختن برد الکترونیکی:

• افزایش یا نوسان ولتاژ و عبور جریان بیش از حد مجاز
• تولید حرارت مداوم و دفع نامناسب گرما
• فرسودگی تدریجی خازن‌ها و قطعات مصرفی
• ایجاد اتصال کوتاه در مسیرهای مدار
• نفوذ رطوبت و تسریع خوردگی مسیرها و پایه‌ها

درک این‌که سوختن برد حاصل ترکیب ولتاژ نامناسب، جریان اضافی و گرمای کنترل‌نشده است، کمک می‌کند با پیشگیری به‌موقع، از خرابی‌های پرهزینه و توقف کامل دستگاه جلوگیری شود.

در بسیاری از دستگاه‌ها، بی‌توجهی به علائم اولیه خرابی برد الکترونیکی باعث گسترش آسیب و سوختن کامل قطعات می‌شود. بررسی به‌موقع نشانه‌ها و شناخت دلایل رایج خرابی برد الکترونیکی نقش مهمی در کاهش هزینه تعمیر و افزایش عمر تجهیزات دارد.

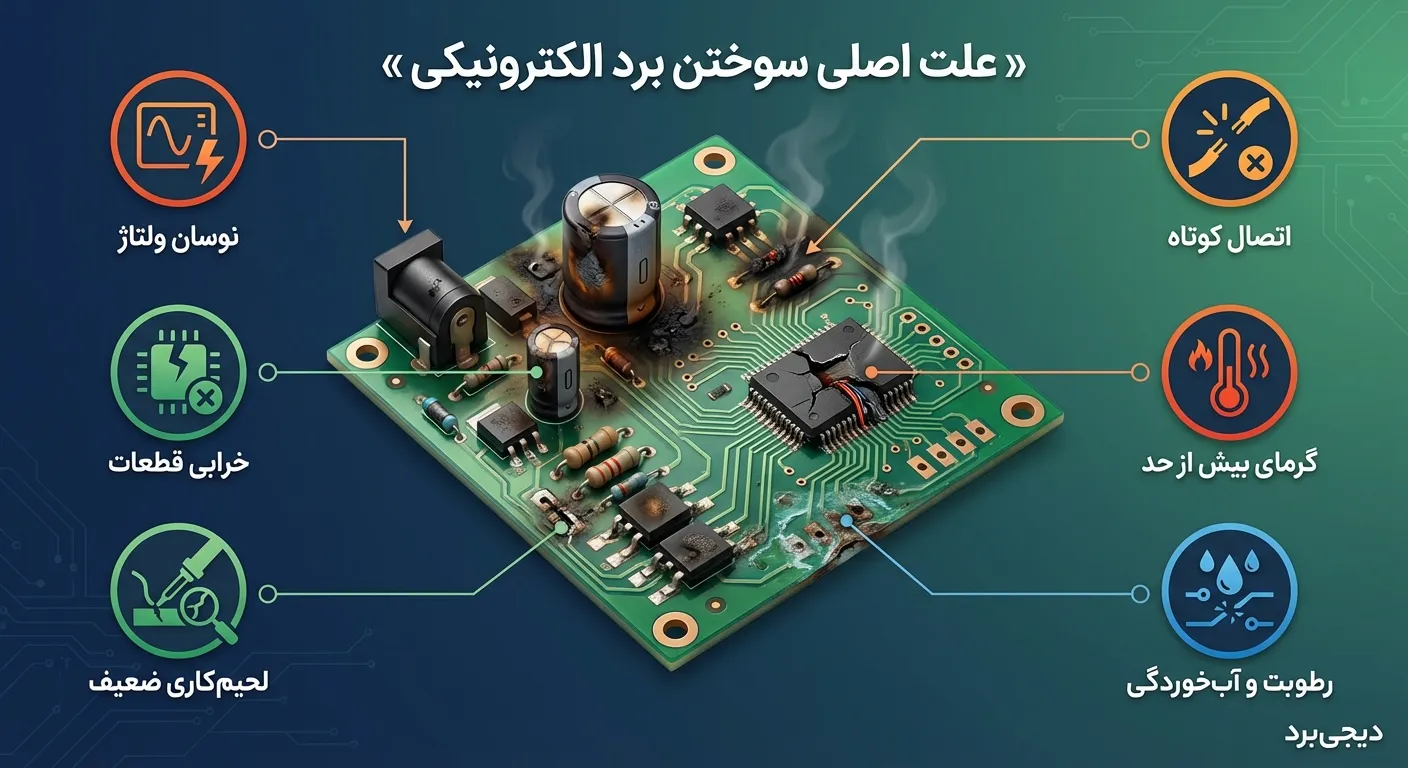

۱۲ علت اصلی سوختن برد الکترونیکی (تحلیل فنی و کاربردی)

سوختن برد الکترونیکی معمولاً حاصل یک عامل واحد نیست، بلکه نتیجه زنجیره‌ای از خطاهای الکتریکی، محیطی و کیفی است. شناخت دقیق این عوامل به کاربران، تعمیرکاران و مدیران فنی کمک می‌کند پیش از خرابی کامل، نشانه‌ها را تشخیص دهند. در این بخش، مهم‌ترین دلایل فنی که مستقیماً به علت سوختن برد الکترونیکی منجر می‌شوند، به‌صورت ساختاریافته بررسی شده‌اند.

نوسان و افت ولتاژ ورودی (علت سوختن برد الکترونیکی)

نوسان یا افت ولتاژ باعث می‌شود مدار تغذیه خارج از شرایط پایدار کار کند. این وضعیت فشار مضاعفی به رگولاتورها و خازن‌ها وارد می‌کند و در بلندمدت موجب تخریب آن‌ها می‌شود. ولتاژ ناپایدار معمولاً از شبکه برق، آداپتور معیوب یا ژنراتورهای غیراستاندارد ناشی می‌شود. تکرار این شرایط، عملکرد برد را ناپایدار کرده و احتمال خرابی ناگهانی را به‌طور جدی افزایش می‌دهد.

اضافه جریان (Overcurrent)

عبور جریان بیش از حد مجاز، دمای قطعات را به‌سرعت بالا می‌برد. این اتفاق اغلب به دلیل اتصال بار اضافی یا خرابی یک قطعه مصرف‌کننده رخ می‌دهد. مسیرهای مسی برد و آی‌سی‌ها تحمل چنین فشاری را ندارند و در صورت نبود حفاظت مناسب، دچار آسیب دائمی می‌شوند. اضافه جریان یکی از دلایل پنهان علت سوختن برد الکترونیکی ولی بسیار مخرب در خرابی تدریجی بردهای الکترونیکی است.

اتصال کوتاه (Short Circuit)

اتصال کوتاه باعث ایجاد مسیر با مقاومت بسیار کم می‌شود که جریان شدیدی را وارد مدار می‌کند. این وضعیت می‌تواند ناشی از نفوذ رطوبت، خرابی عایق یا اشتباه در مونتاژ باشد. در صورت عدم واکنش سریع فیوز یا مدار حفاظتی، حرارت شدید ایجاد شده و برد در مدت‌زمان کوتاهی می‌سوزد.

دلایل رایج اتصال کوتاه:

• آسیب‌دیدگی عایق سیم‌ها
• لحیم‌کاری نامناسب
• تجمع گردوغبار رسانا

در بسیاری از خطوط صنعتی، تشخیص نادرست خطاهای اپراتوری باعث توقف تولید می‌شود. مطالعه راهنمای آموزش عیب یابی HMI به شما کمک می‌کند خطاهای صفحه‌نمایش، ارتباط PLC و تنظیمات نرم‌افزاری را سریع شناسایی و بدون آسیب بیشتر برطرف کنید نمایید.

خرابی خازن‌های الکترولیتی

خازن‌های الکترولیتی به‌مرور زمان دچار کاهش ظرفیت و افزایش ESR می‌شوند. این تغییر باعث ناپایداری ولتاژ و افزایش ریپل در مدار می‌شود. خازن معیوب، سایر قطعات را تحت فشار قرار داده و زمینه خرابی زنجیره‌ای را فراهم می‌کند. در بسیاری از تعمیرات، ریشه مشکل به یک خازن فرسوده بازمی‌گردد.

گرمای بیش از حد (Overheating)

دمای بالا دشمن اصلی قطعات الکترونیکی است. تهویه نامناسب، فن معیوب یا طراحی حرارتی ضعیف باعث تجمع گرما روی برد می‌شود. افزایش دما سرعت تخریب نیمه‌هادی‌ها را بالا برده و باعث تغییر پارامترهای الکتریکی آن‌ها می‌شود. ادامه این وضعیت، علت سوختن برد الکترونیکی می شود.

رطوبت و خوردگی

رطوبت باعث اکسید شدن پایه قطعات و ایجاد مسیرهای نشتی روی برد می‌شود. این خوردگی تدریجی ممکن است ابتدا علائم جزئی ایجاد کند، اما در نهایت به اتصال ناخواسته و خرابی جدی منجر می‌شود. بردهایی که در محیط‌های مرطوب یا بدون پوشش محافظ استفاده می‌شوند، بیشترین آسیب را می‌بینند.

تداخل الکترومغناطیسی (EMI)

امواج الکترومغناطیسی شدید می‌توانند سیگنال‌های کنترلی را مختل کنند. در بردهای حساس، نبود فیلتر یا شیلد مناسب باعث افزایش نویز و عملکرد ناپایدار می‌شود. این اختلال‌ها در بلندمدت به قطعات فشار وارد کرده و احتمال خرابی آن‌ها را افزایش می‌دهد.

سوختن SMPS یا منبع تغذیه (علت سوختن برد الکترونیکی)

خرابی منبع تغذیه باعث ارسال ولتاژ یا جریان نامناسب به برد می‌شود. این شرایط می‌تواند در مدت کوتاهی به قطعات اصلی آسیب بزند. در بسیاری از موارد، علت سوختن برد الکترونیکی مستقیماً به عملکرد نادرست SMPS بازمی‌گردد و نادیده گرفتن آن خسارت‌های بیشتری ایجاد می‌کند.

استفاده از قطعات نامرغوب

قطعات غیراستاندارد معمولاً تحمل حرارتی و الکتریکی کمتری دارند. استفاده از این قطعات باعث می‌شود برد حتی در شرایط عادی کاری نیز در مرز خرابی عمل کند. کیفیت پایین مواد اولیه، یکی از عوامل مهم کاهش عمر مفید برد است.

نشانه‌های قطعات نامرغوب:

• داغ شدن غیرعادی
• ناپایداری ولتاژ
• خرابی زودهنگام

کابل‌کشی نادرست

کابل‌کشی اشتباه یا استفاده از سیم با سطح مقطع نامناسب باعث افت ولتاژ و افزایش تلفات حرارتی می‌شود. اتصالات شل نیز می‌توانند جرقه و نویز ایجاد کنند. این عوامل به‌صورت مستقیم به برد فشار وارد کرده و عملکرد آن را مختل می‌کنند.

در خطوط صنعتی، خرابی HMI اشنایدر باعث توقف فرآیند و خطاهای اپراتوری می‌شود. مراجعه به صفحه تعمیر HMI اشنایدر به شما کمک می‌کند عیوب نمایشگر، برد تغذیه و ارتباط PLC را سریع، اصولی و با هزینه کمتر برطرف کنید نمایید.

برق استاتیک (ESD)

تخلیه الکتریسیته ساکن می‌تواند بدون علامت ظاهری، آی‌سی‌های حساس را تخریب کند. این آسیب‌ها معمولاً در زمان نصب یا تعمیر رخ می‌دهند و اثر آن‌ها ممکن است با تأخیر ظاهر شود. ESD یکی از دلایل خاموش ولی خطرناک علت سوختن برد الکترونیکی است.

عمر مفید قطعات

هر قطعه الکترونیکی دارای طول عمر مشخص است. با گذشت زمان، پارامترهای آن تغییر کرده و کارایی کاهش می‌یابد. استفاده مداوم بدون سرویس دوره‌ای، احتمال خرابی زنجیره‌ای را افزایش می‌دهد.

عوامل مؤثر بر کاهش عمر قطعات:

• دمای کاری بالا
• نوسان برق
• کیفیت پایین قطعه

شناخت دقیق این عوامل، اولین گام در پیشگیری از خرابی‌های پرهزینه است. با کنترل شرایط برق، دما، رطوبت و کیفیت قطعات، می‌توان احتمال بروز علت سوختن برد الکترونیکی را به‌طور چشمگیری کاهش داد و عمر مفید تجهیزات را افزایش داد.

چگونه می‌توانیم از سوختن برد جلوگیری کنیم؟

بخش قابل توجهی از خرابی‌های برد، قابل پیشگیری است؛ به شرطی که علت‌ها به‌درستی شناخته شوند. بسیاری از کاربران زمانی به فکر تعمیر می‌افتند که برد کاملاً از کار افتاده است، در حالی‌که با رعایت چند اصل فنی ساده می‌توان ریسک بروز علت سوختن برد الکترونیکی را به حداقل رساند. در این بخش، راهکارهای عملی و اثبات‌شده برای محافظت از بردهای الکترونیکی بررسی می‌شوند.

استفاده از UPS و تثبیت‌کننده ولتاژ

یکی از مهم‌ترین اقدامات پیشگیرانه، کنترل کیفیت برق ورودی است. UPS و تثبیت‌کننده ولتاژ مانع از انتقال نوسان، افت یا شوک ناگهانی برق به برد می‌شوند. این موضوع به‌ویژه در مناطقی با شبکه برق ناپایدار اهمیت بیشتری دارد. بسیاری از موارد علت سوختن برد الکترونیکی مستقیماً به ولتاژ نامناسب مربوط می‌شوند که با استفاده از این تجهیزات به‌سادگی قابل کنترل هستند.

بررسی دوره‌ای خازن‌ها

خازن‌ها نقش کلیدی در پایداری ولتاژ دارند و فرسودگی آن‌ها به‌مرور باعث ایجاد اختلال در کل مدار می‌شود. بررسی دوره‌ای خازن‌ها، به‌خصوص در تجهیزات قدیمی یا پرکار، از بروز خرابی‌های زنجیره‌ای جلوگیری می‌کند. تعویض به‌موقع خازن‌های معیوب، یکی از ساده‌ترین راه‌ها برای حذف یک علت سوختن برد الکترونیکی قبل از بروز خسارت جدی است.

مواردی که در بررسی خازن‌ها باید کنترل شوند:

• تغییر شکل ظاهری یا بادکردگی
• نشتی یا تغییر رنگ اطراف پایه‌ها
• ناپایداری ولتاژ خروجی مدار

تهویه و کنترل دمای محیط

حرارت بالا به‌طور مستقیم عمر قطعات الکترونیکی را کاهش می‌دهد. نبود تهویه مناسب، گرفتگی فن‌ها یا تجمع گردوغبار باعث می‌شود دما در اطراف برد افزایش یابد. این شرایط به‌مرور زمان باعث تخریب آی‌سی‌ها و تغییر مشخصات الکتریکی قطعات می‌شود. در بسیاری از تجهیزات صنعتی، گرمای کنترل‌نشده یکی از اصلی‌ترین مصادیق علت سوختن برد الکترونیکی به شمار می‌رود.

محافظت در برابر ESD

الکتریسیته ساکن خطری خاموش اما بسیار مخرب است. تخلیه ESD می‌تواند بدون ایجاد علائم فوری، به ساختار داخلی آی‌سی‌ها آسیب بزند. این نوع آسیب‌ها معمولاً با تأخیر خود را نشان می‌دهند و تشخیص آن‌ها دشوار است. رعایت اصول ESD در هنگام نصب، سرویس و تعمیر، نقش مهمی در حذف این علت سوختن برد الکترونیکی دارد.

استفاده از محافظ اضافه جریان

محافظ‌های اضافه جریان به‌عنوان آخرین سد دفاعی عمل می‌کنند. این تجهیزات در صورت عبور جریان غیرمجاز، مدار را قطع کرده و مانع آسیب دیدن برد می‌شوند. وجود فیوز، مدار محدودکننده جریان یا محافظ‌های هوشمند، احتمال خرابی ناگهانی را به‌شدت کاهش می‌دهد و از هزینه‌های سنگین تعمیر جلوگیری می‌کند.

• جلوگیری از سوختن ناگهانی قطعات
• افزایش ایمنی کل سیستم
• کاهش احتمال خرابی‌های پرهزینه

پیشگیری، مؤثرترین راه مقابله با خرابی بردهای الکترونیکی است. با کنترل برق ورودی، مدیریت دما، سرویس دوره‌ای قطعات و رعایت اصول ایمنی، می‌توان بیشتر موارد علت سوختن برد الکترونیکی را حذف کرد. این اقدامات ساده اما تخصصی، عمر مفید برد را افزایش داده و از توقف ناگهانی دستگاه‌ها جلوگیری می‌کنند.

بررسی نمونه کار تجهیزات صنعتی به شما کمک می‌کند کیفیت واقعی خدمات تعمیر را ارزیابی کنید. مشاهده پروژه‌های انجام‌شده در زمینه اینورتر، HMI و بردهای صنعتی، نشان‌دهنده تجربه فنی، دقت عیب‌یابی و توان حل مشکلات پیچیده صنعتی است.

زمان سوختن برد، چه کاری باید انجام دهیم؟

وقتی برد الکترونیکی می‌سوزد، اولین و مهم‌ترین اقدام حفظ خونسردی و جلوگیری از آسیب بیشتر است. بسیاری از کاربران با روشن نگه‌داشتن دستگاه یا اتصال مجدد برق، ناخواسته خرابی را تشدید می‌کنند. در این مرحله باید منبع برق فوراً قطع شود تا از گسترش آسیب به سایر قطعات جلوگیری شود. تشخیص صحیح علت سوختن برد الکترونیکی، نقش کلیدی در تصمیم‌گیری برای تعمیر یا تعویض دارد و نباید بدون بررسی تخصصی اقدامی انجام داد.

اقدامات فوری پس از سوختن برد:

• قطع کامل برق و جدا کردن دستگاه از پریز
• بررسی علائم ظاهری مانند بوی سوختگی یا تغییر رنگ
• خودداری از تست مجدد بدون عیب‌یابی
• ثبت شرایطی که قبل از خرابی رخ داده است

پس از این مراحل، برد باید توسط تکنسین بررسی شود تا مشخص شود آیا علت سوختن برد الکترونیکی قابل رفع است یا خیر. در بسیاری از موارد، تعمیر به‌موقع می‌تواند از هزینه‌های سنگین جلوگیری کند و عمر دستگاه را افزایش دهد.

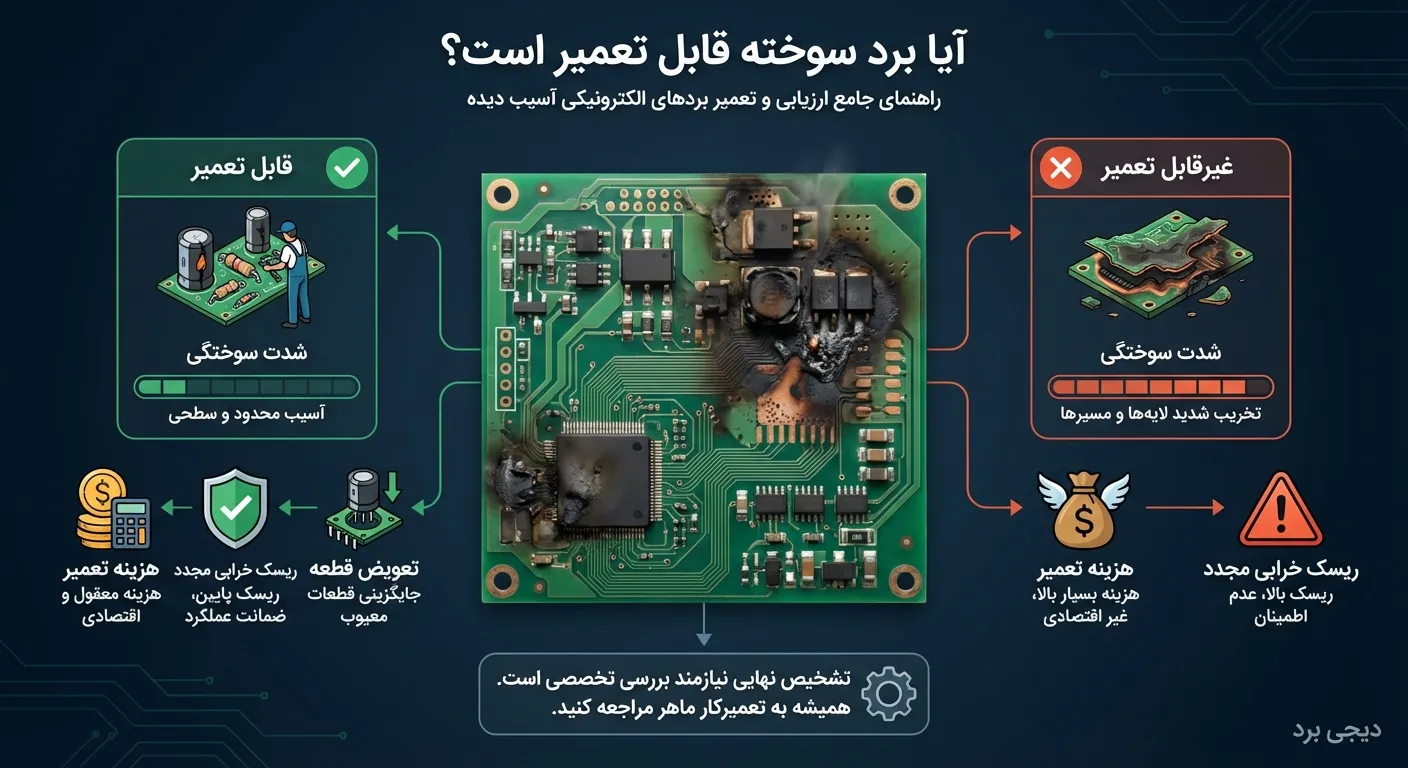

آیا برد سوخته قابل تعمیر است؟

در بسیاری از موارد، برد سوخته قابل تعمیر است؛ اما این موضوع به شدت خرابی و قطعات آسیب‌دیده بستگی دارد. اگر علت سوختن برد الکترونیکی محدود به قطعاتی مانند خازن، رگولاتور، ترانزیستور یا منبع تغذیه باشد، معمولاً تعمیر کاملاً مقرون‌به‌صرفه است. اما زمانی که آی‌سی‌های اصلی، CPU یا لایه‌های داخلی PCB آسیب دیده باشند، تعمیر دشوار یا غیراقتصادی می‌شود. تشخیص نهایی فقط با عیب‌یابی تخصصی و تست عملی امکان‌پذیر است. به همین دلیل، قبل از تصمیم به تعویض، بررسی فنی توسط تعمیرکار متخصص توصیه می‌شود تا بهترین گزینه از نظر هزینه و اطمینان انتخاب گردد.

تخلیه الکترواستاتیکی (ESD) می‌تواند ویژگی‌های الکتریکی یک قطعه نیمه‌هادی را تغییر دهد و باعث تضعیف عملکرد یا حتی تخریب کامل آن شود. همچنین ESD ممکن است عملکرد عادی یک سیستم الکترونیکی را مختل کند و منجر به نقص عملکرد یا از کار افتادن تجهیزات شود.»

— انجمن EOS/ESD (ESDA)، مبانی ESD

هزینه تعمیر برد سوخته در ایران

هزینه تعمیر برد سوخته در ایران عدد ثابتی ندارد و به عواملی مانند نوع دستگاه، میزان آسیب، برند قطعات و علت سوختن برد الکترونیکی بستگی دارد. اگر خرابی محدود به قطعات مصرفی مانند خازن، دیود یا رگولاتور باشد، هزینه تعمیر معمولاً مقرون‌به‌صرفه است. اما آسیب به آی‌سی‌های اصلی، CPU یا چندلایه شدن خرابی PCB، قیمت تعمیر را به‌شدت افزایش می‌دهد. به همین دلیل، اعلام هزینه دقیق فقط پس از عیب‌یابی تخصصی امکان‌پذیر است.
