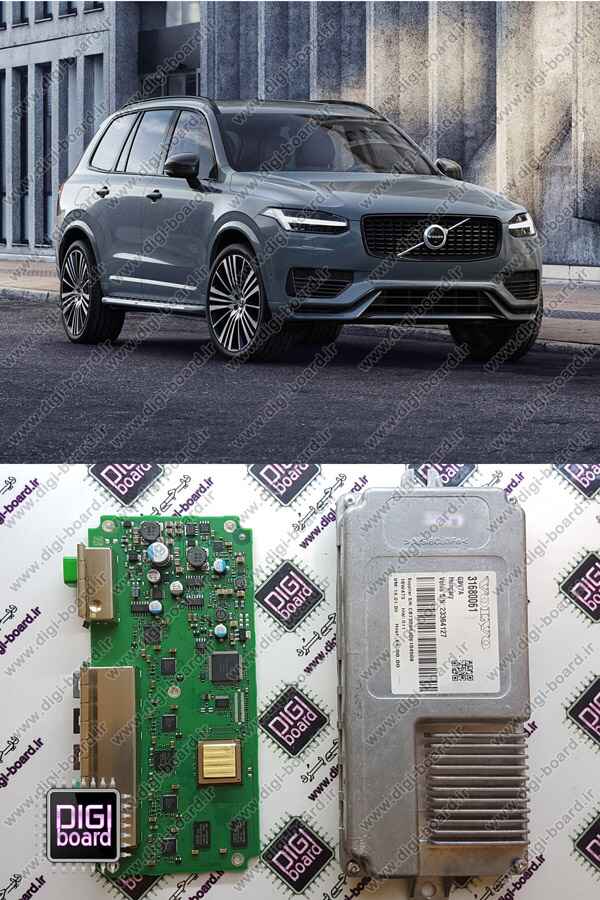

تعمیر یونیت دوربین ۳۶۰ ولوو XC90

سیستم دوربین ۳۶۰ ولوو XC90 با استفاده از چهار دوربین در جلو، عقب و آینه‌های جانبی، تصویر پانورامیک و نمایی کامل از اطراف خودرو را در نمایشگر مرکزی ایجاد می‌کند. این سیستم نه تنها به افزایش ایمنی در پارک کمک می‌کند، بلکه همراه با سیستم اتوپارک و کمک‌پارک ولوو، مانع از برخورد خودرو با موانع می‌شود. بروز مشکلات در یونیت کنترل دوربین ۳۶۰ درجه باعث اختلال در عملکرد این سیستم شده و نیاز به تعمیر تخصصی دارد.

مشکلات رایج یونیت دوربین ۳۶۰ ولوو XC90 و روند تعمیر تخصصی

۱. یکی از دوربین‌ها تصویر نمی‌دهد

• علائم مشکل:
  • قطع تصویر یکی از دوربین‌های جلو، عقب یا کناری در نمایشگر خودرو.
  • پیغام خطای دوربین در سیستم پارک.
• دلایل احتمالی:
  • خرابی دوربین مربوطه یا سنسور آن.
  • قطع ارتباط بین دوربین و یونیت کنترل ۳۶۰ (قطع کابل یا سوکت معیوب).
  • اختلال در ورودی تصویر به برد اصلی یونیت.
• روند تعمیر:
  1. تست سلامت ولتاژ ورودی به دوربین و بررسی سیگنال ارسال تصویر با دستگاه دیاگ تخصصی.
  2. بررسی کابل‌ها و سوکت‌های ارتباطی، ترمیم یا تعویض در صورت خرابی.
  3. در صورت سالم بودن دوربین، بررسی پورت‌های ورودی روی یونیت و تعویض آی‌سی دریافت سیگنال ویدیویی در صورت معیوب بودن.
  4. تست نهایی روی خودرو جهت اطمینان از بازگشت تصویر.

۲. قطع ارتباط یونیت با دستگاه دیاگ (Diagnostic Communication Fault)

• علائم مشکل:
  • عدم شناسایی یونیت دوربین ۳۶۰ توسط دستگاه دیاگ.
  • خطای ارتباط CAN در بخش عیب‌یابی سیستم کمک‌پارک.
• دلایل احتمالی:
  • خرابی آی‌سی رابط شبکه CAN در برد یونیت.
  • آسیب به مسیرهای دیتا یا مشکل در سیم‌کشی بین یونیت و ECU مرکزی.
• روند تعمیر:
  1. تست ولتاژ خطوط CAN High و CAN Low و بررسی سیگنال‌های دیتا با اسیلوسکوپ.
  2. تعویض آی‌سی CAN Controller و ریبال کردن چیپ در صورت نیاز.
  3. بازبینی کامل سیم‌کشی و کانکتورهای ارتباطی.
  4. تست مجدد ارتباط یونیت با دیاگ و بررسی کدهای خطا.

۳. قطع شدن تصویر چند دوربین یا کل سیستم

• علائم مشکل:
  • خاموش شدن کل سیستم دوربین ۳۶۰ یا نمایش تصویر ناقص.
  • قطع تصاویر و عدم نمایش دید ۳۶۰ درجه روی مانیتور.
• دلایل احتمالی:
  • خرابی پردازنده ویدئویی اصلی یونیت.
  • آسیب به مدار تغذیه برد و نوسانات ولتاژ ورودی یونیت.
• روند تعمیر:
  1. تست تغذیه ۱۲V و ۵V ورودی برد کنترل یونیت.
  2. بررسی مدار پاور و تعویض قطعات معیوب مانند رگولاتورها، خازن‌های فیلتر و دیودهای محافظ.
  3. تست پردازنده تصویر و در صورت لزوم تعویض چیپ اصلی (BGA) با ریبال تخصصی.
  4. تست کامل تمامی دوربین‌ها و کالیبره کردن سیستم پس از تعمیر.

۴. خطای سیستم پارک یا هشدار خطای دوربین ۳۶۰

• علائم مشکل:
  • نمایش پیغام خطا در سیستم Park Assist یا عدم فعال شدن سیستم.
  • سیستم هشدار برخورد کار نمی‌کند.
• دلایل احتمالی:
  • ناهماهنگی نرم‌افزاری بین یونیت دوربین و سایر واحدهای کنترل مثل PDC و BCM.
  • خرابی حافظه داخلی یونیت یا آسیب دیدگی نرم‌افزار.
• روند تعمیر:
  1. خواندن کدهای خطای ثبت‌شده با دستگاه دیاگ پیشرفته ولوو.
  2. ریست سخت‌افزاری و بروزرسانی نرم‌افزار یونیت با فایل اورجینال و ابزار تخصصی (VIDA/DiCE).
  3. پروگرام مجدد EEPROM یا MCU یونیت در صورت نیاز.
  4. تست هماهنگی و همگام‌سازی یونیت دوربین با سایر سیستم‌های کمک‌راننده.

۵. تغییر رنگ تصویر دوربین به آبی، سبز یا نویزدار شدن تصویر

• علائم مشکل:
  • تصویر دوربین‌ها به رنگ‌های غیرعادی مثل آبی یا سبز درمی‌آید.
  • نویز، پرش تصویر یا فریز شدن فریم‌های دوربین.
• دلایل احتمالی:
  • خرابی چیپ پردازشگر ویدیویی در برد یونیت دوربین.
  • نویز شدید در خطوط دیتا به علت اتصال ضعیف یا EMI.
• روند تعمیر:
  1. بررسی سیگنال ورودی از دوربین‌ها و تست پایداری ولتاژ.
  2. تعویض فیلترهای EMI روی مسیر سیگنال‌های ویدیویی.
  3. تعمیر یا تعویض چیپ پردازشگر تصویر و بررسی مسیرهای انتقال دیتا روی PCB.
  4. تست نهایی کیفیت تصویر و کالیبراسیون تنظیمات روشنایی و کنتراست.

روند کلی عیب‌یابی و تعمیر یونیت دوربین ۳۶۰ ولوو XC90

مرحله ۱: بررسی تغذیه برق و ولتاژهای ورودی

• تست تغذیه ۱۲ ولت ورودی به یونیت و کنترل سلامت فیوزهای مرتبط.
• بررسی اتصال زمین و شاسی بدنه.

مرحله ۲: تست ارتباطات شبکه و عملکرد سیستم

• بررسی خطوط CAN و LIN برای اطمینان از ارتباط سالم بین یونیت‌ها.
• تست سیگنال ویدیویی از دوربین‌ها به یونیت مرکزی.

مرحله ۳: تعمیر سخت‌افزار برد کنترل یونیت

• باز کردن برد، بررسی پردازنده و آی‌سی‌های کنترلی.
• تعویض آی‌سی‌های معیوب، ریبال چیپ‌های BGA و بازسازی مسیرهای PCB در صورت آسیب.

مرحله ۴: بروزرسانی نرم‌افزار و کالیبراسیون سیستم

• بروزرسانی فریم‌ویر یونیت با VIDA/DiCE.
• انجام کالیبراسیون نهایی برای تنظیم زاویه و دید دوربین‌ها.

نکات مهم نگهداری و پیشگیری از خرابی سیستم دوربین ۳۶۰ ولوو XC90

• بررسی دوره‌ای سلامت سوکت‌ها و کانکتورهای دوربین‌ها برای جلوگیری از نفوذ رطوبت و زنگ‌زدگی.
• اطمینان از عدم فشار و آسیب فیزیکی به دوربین‌ها به‌ویژه در زمان کارواش یا تصادف‌های سطحی.
• آپدیت نرم‌افزاری دوره‌ای یونیت‌ها برای هماهنگی بهتر با سیستم‌های کمک راننده و پارک.
