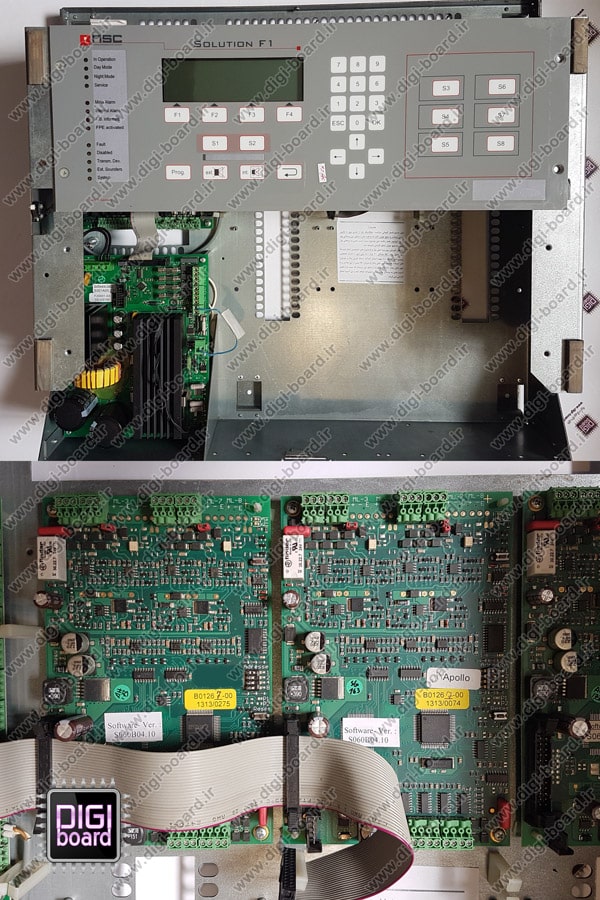

تعمیر پنل اعلام حریق آدرس پذیر NSC

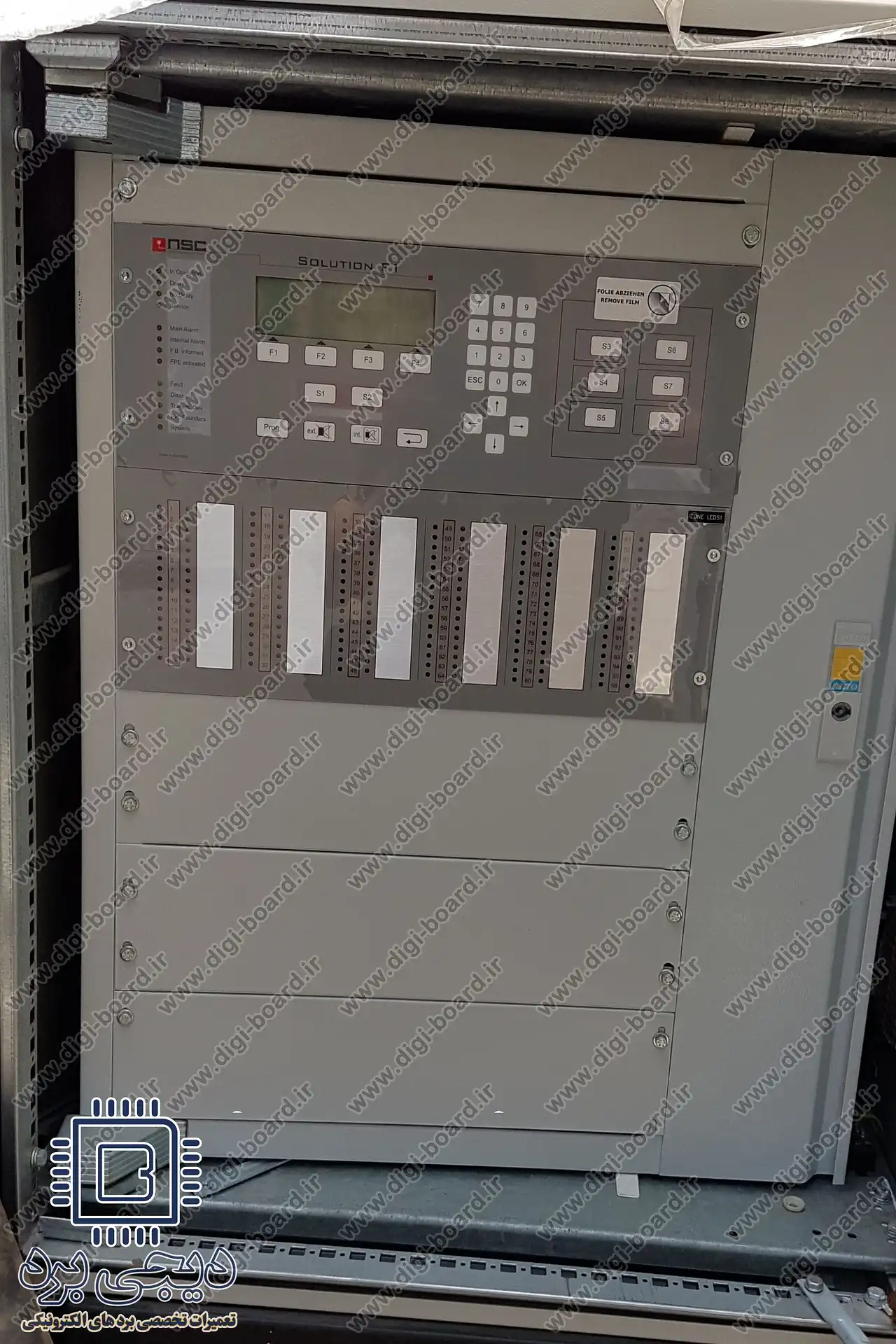

پنل‌های اعلام حریق آدرس‌پذیر NSC، از جمله مدل Solution F1، از پیشرفته‌ترین سیستم‌های ایمنی هوشمند در ساختمان‌های تجاری و صنعتی محسوب می‌شوند. این سیستم‌ها به دلیل ساختار ماژولار و قابلیت آدرس‌دهی دقیق هر سنسور، اطمینان بالایی در تشخیص محل حریق و ارسال هشدار فراهم می‌کنند. اما به‌مرور زمان یا بر اثر نوسانات برق، گردوغبار محیطی، یا فرسودگی قطعات، ممکن است برخی اجزای این سیستم دچار مشکل شوند و نیاز به تعمیر تخصصی پیدا کنند.

در این مطلب، به بررسی دقیق مشکلات رایج پنل اعلام حریق آدرس‌پذیر NSC و روند تعمیر تخصصی هر بخش می‌پردازیم.

مشکلات رایج پنل اعلام حریق NSC و روند تعمیر

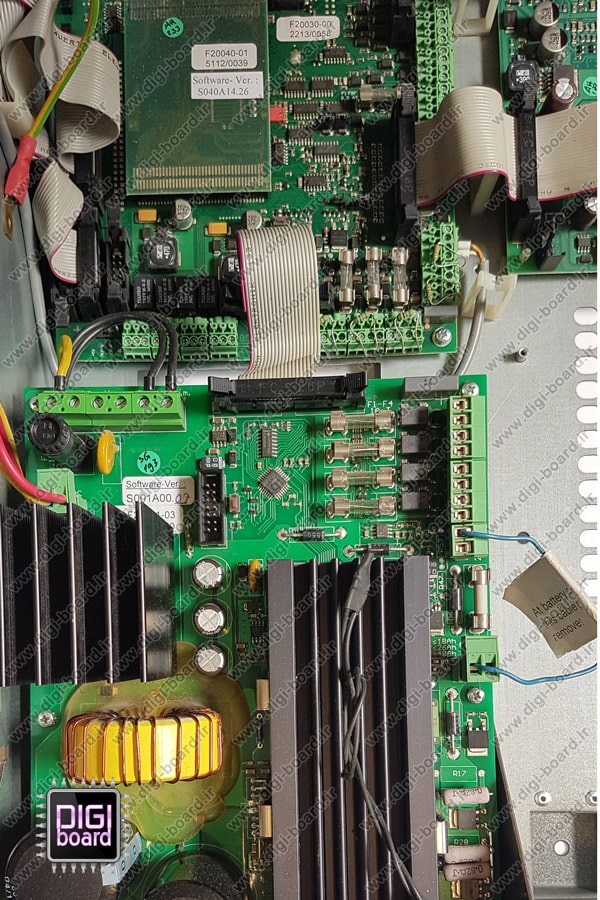

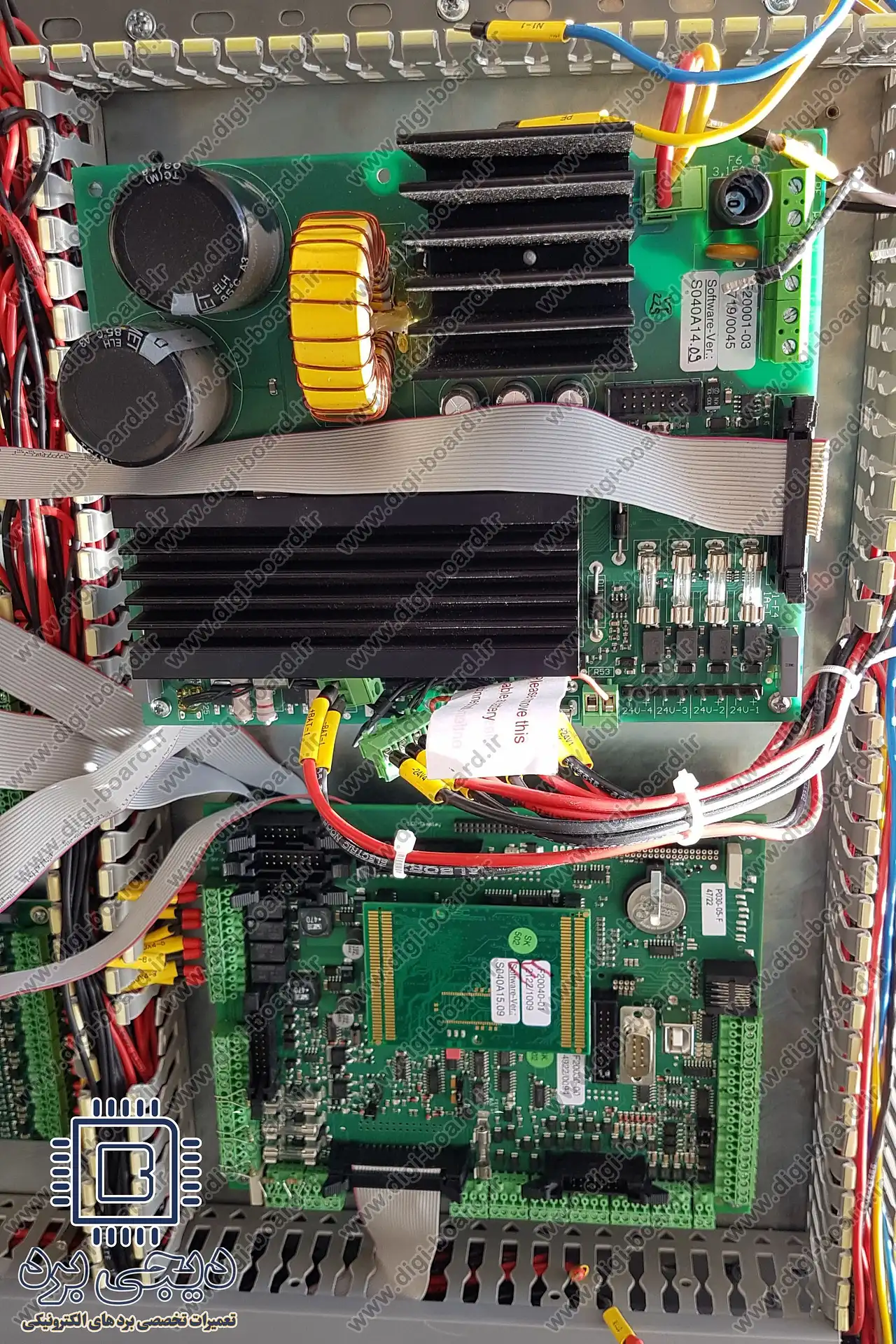

1. ایراد در بخش پاور پنل NSC

علائم:

• روشن نشدن کامل دستگاه
• ریست شدن ناگهانی پنل
• ارسال هشدارهای خطا در منوی نمایشگر پاور
• عدم شارژ صحیح باتری اضطراری یا افت ولتاژ خروجی

روند تعمیر:

• بررسی اولیه: اندازه‌گیری ولتاژ ورودی و خروجی پاور با مولتی‌متر
• آزمایش سلامت میکروکنترلر مدیریت پاور: اطمینان از صحت عملکرد آی‌سی MCU
• بررسی قطعات توان: دیودها، ماسفت‌ها و ترانسفورماتورها به دقت بررسی و در صورت خرابی تعویض می‌شوند
• تست رگولاتورهای ولتاژ: اطمینان از تثبیت ولتاژهای ۵V و ۳.۳V برای تغذیه سایر بخش‌ها
• نهایی: بعد از تعمیر، با شبیه‌ساز باتری، پاور تحت بار تست و اطمینان از صحت عملکرد انجام می‌شود

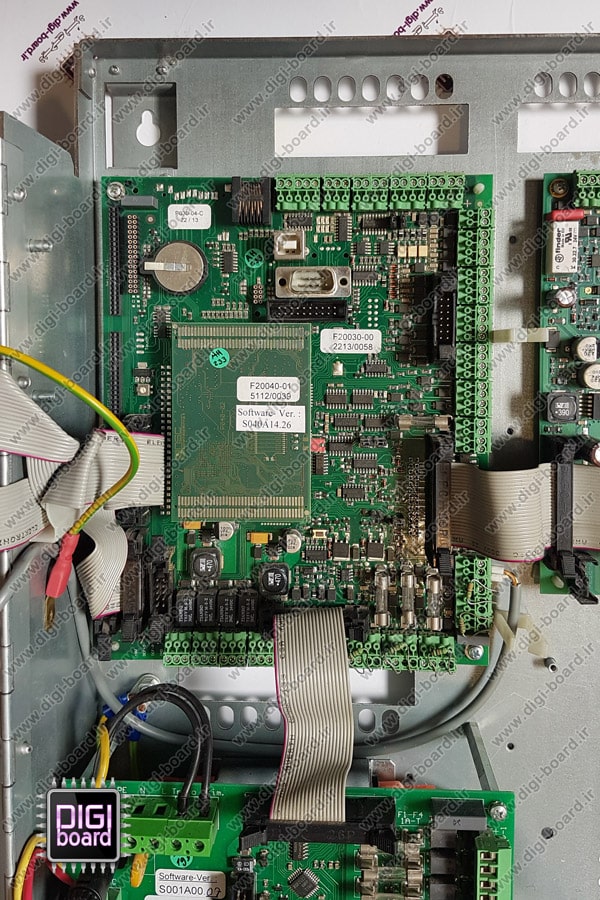

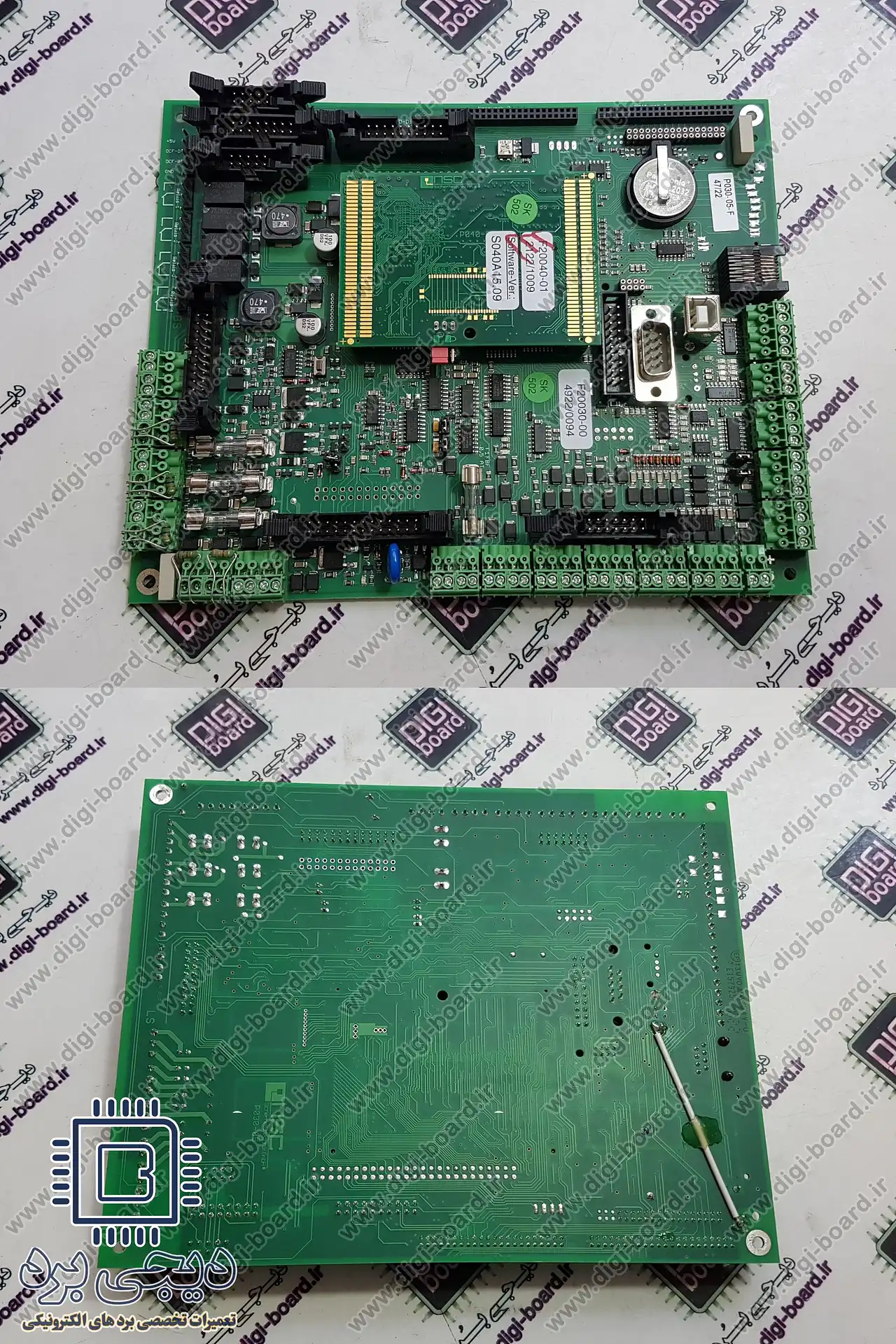

2. خرابی مین برد اصلی (Main Board)

علائم:

• عدم راه‌اندازی کامل سیستم حتی با ولتاژ صحیح
• عدم شناسایی دتکتورهای متصل به حلقه‌ها
• نمایش خطاهای مربوط به ارتباط CPU یا حافظه
• هنگ کردن دستگاه پس از چند دقیقه کارکرد

روند تعمیر:

• عیب‌یابی اولیه: تست ولتاژهای ورودی به پردازنده و آی‌سی‌های حافظه
• بررسی MCU و حافظه داخلی: تست سلامت CPU (معمولاً از نوع ۳۲ بیتی) و حافظه ۸ مگابایتی داخلی یا خارجی
• بررسی مدار ساعت RTC: اطمینان از صحت عملکرد مدار تایمینگ دستگاه
• رفع ایرادات لحیم سرد: رفع لحیم‌کاری‌های معیوب مخصوصاً در بخش اتصالات IC اصلی
• تست نرم‌افزاری: پس از تعمیر سخت‌افزار، با نرم‌افزار NSC و کابل USB دستگاه به‌روزرسانی و مجدد برنامه‌ریزی می‌شود
• کنترل نهایی: با اتصال دتکتورهای تستی، صحت ارتباط و عملکرد مین برد تایید می‌گردد

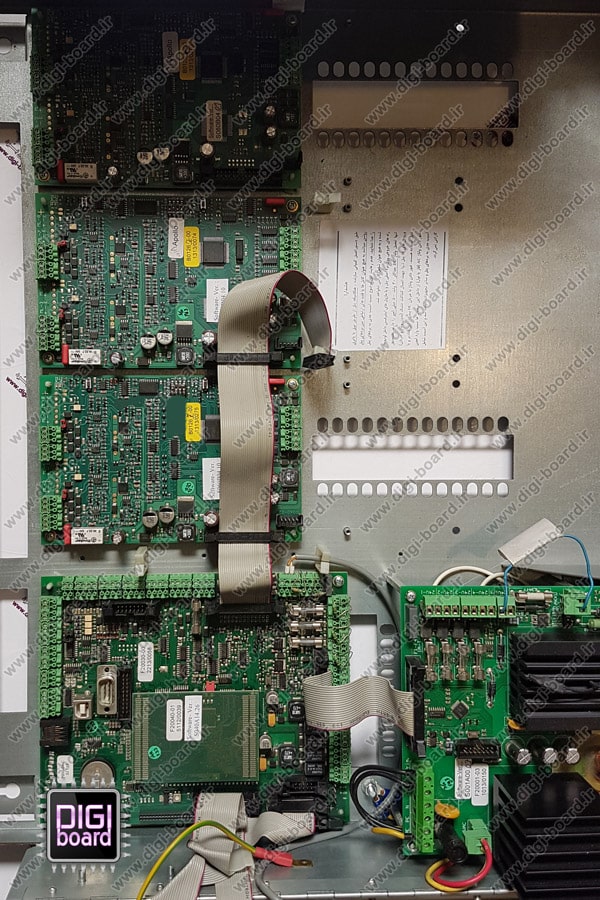

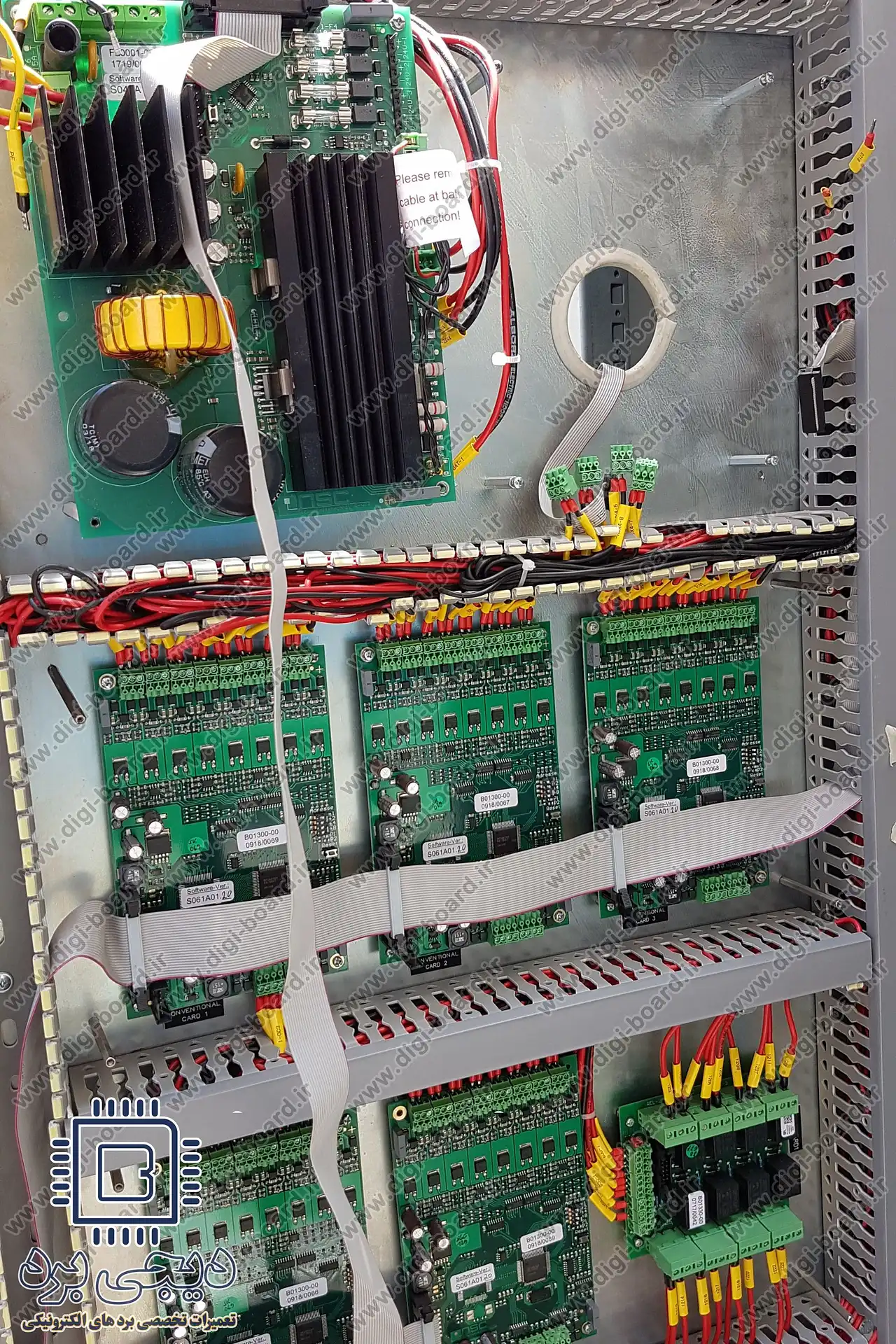

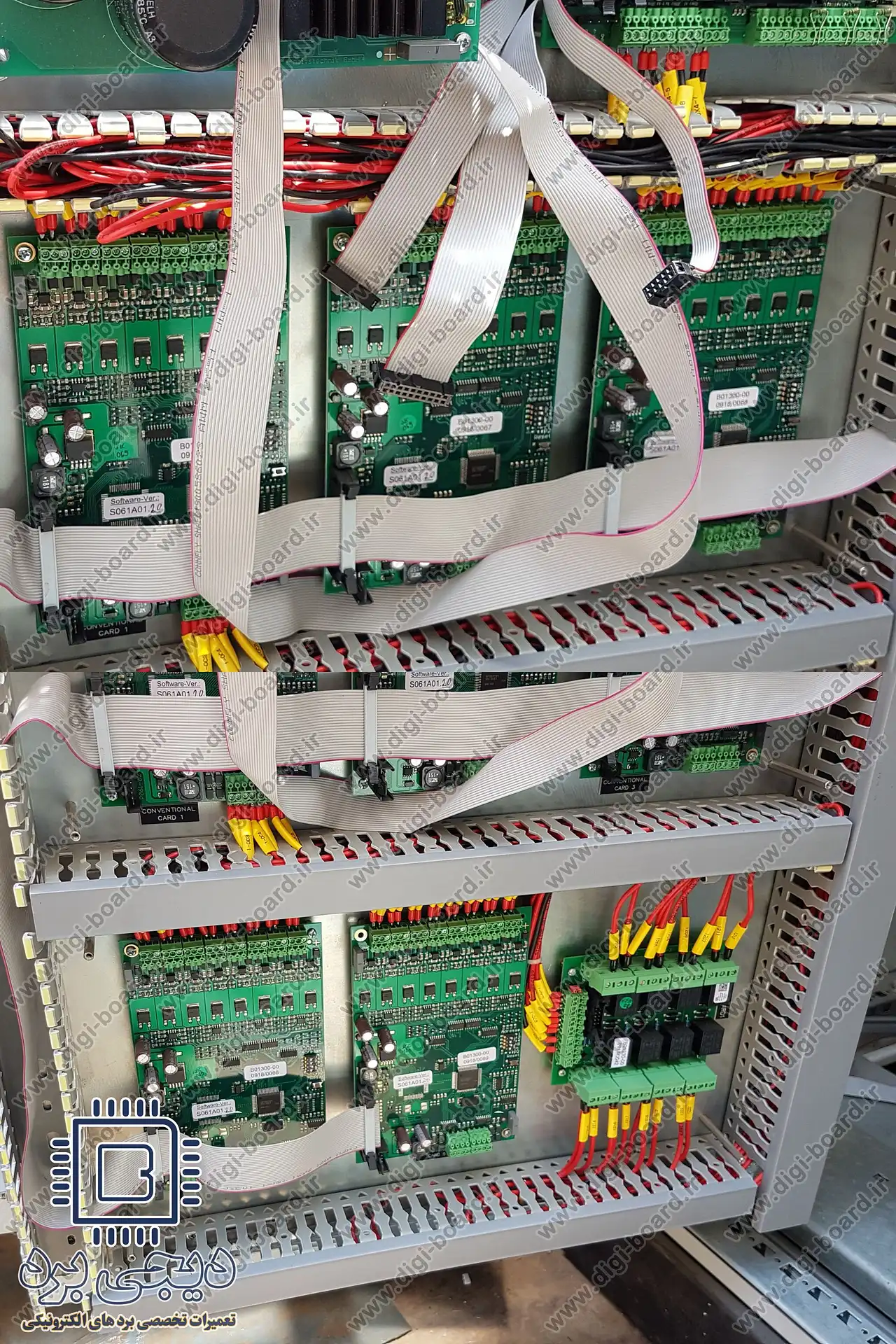

3. مشکلات بردهای لوپ و زون‌های مختلف

علائم:

• عدم شناسایی دتکتور یا ماژول در حلقه مشخص
• اعلام خطای حلقه باز (Open Loop) یا اتصال کوتاه (Short Circuit)
• نمایش خطای Ground Fault یا نویز در حلقه

روند تعمیر:

• بررسی مقاومت خطوط لوپ: اندازه‌گیری مقاومت سیم‌کشی و بررسی اتصالات
• تست قطعات محافظ: دیودهای حفاظتی، وریستورها و فیوزها بررسی و تعویض می‌شوند
• بررسی آی‌سی‌های ارتباطی حلقه: کنترل سلامت ICهای تقویت‌کننده سیگنال حلقه و ترانسیورهای RS-485
• رفع مشکل نویز: بررسی و حذف منابع نویز احتمالی و نصب فیلتر مناسب بر روی ورودی‌ها
• آزمایش عملکرد حلقه: با استفاده از دتکتورهای تست، عملکرد هر لوپ به صورت جداگانه بررسی و تایید می‌شود

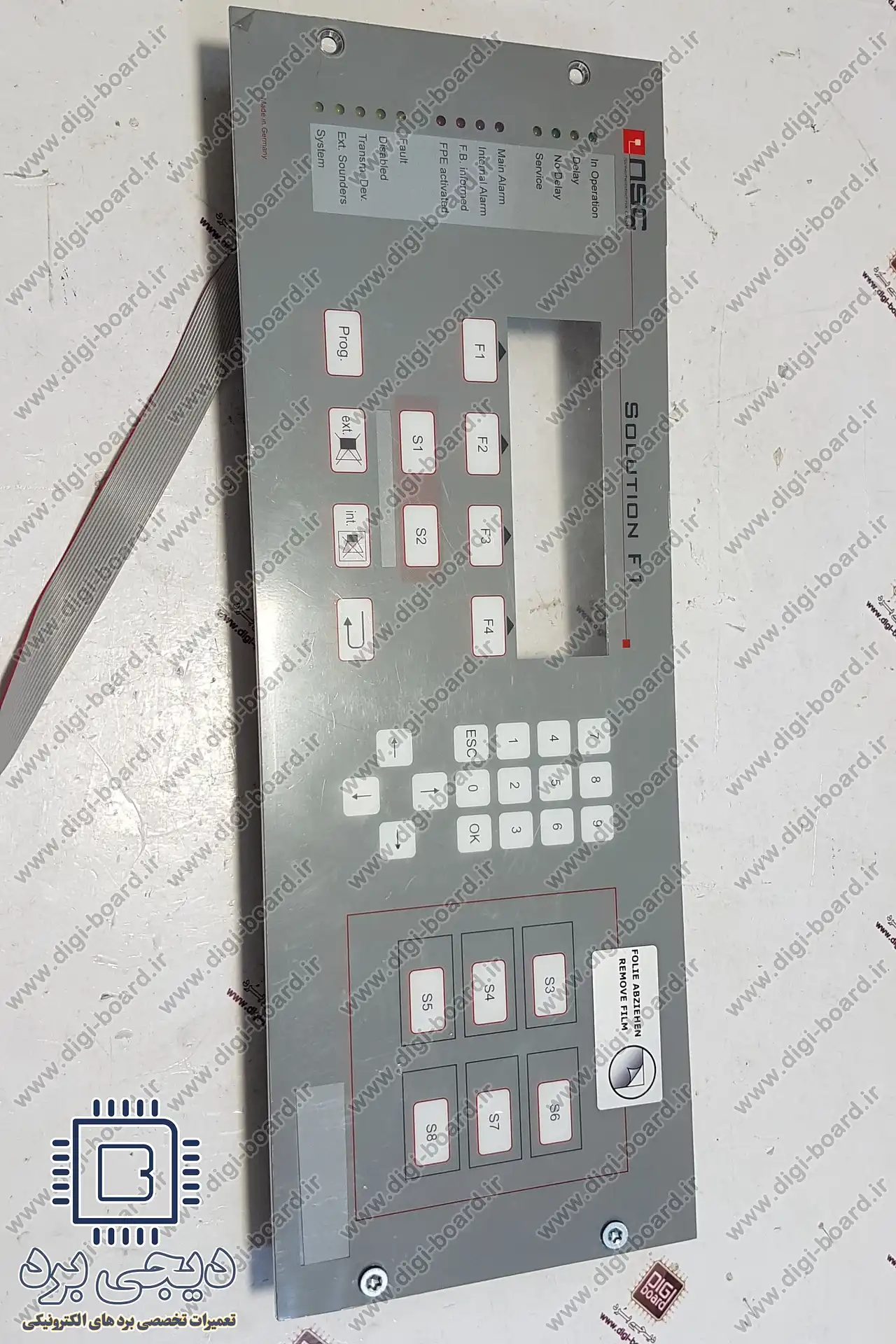

4. ایراد در بخش نمایشگر و کی‌پد پنل

علائم:

• روشن نشدن صفحه نمایش LCD
• نمایش اطلاعات ناقص یا ارور گرافیکی
• عدم پاسخ‌گویی به دستورات کی‌پد لمسی یا دکمه‌های فشاری
• خطای ورودی اپراتور هنگام تنظیمات دستگاه

روند تعمیر:

• بررسی تغذیه نمایشگر: اطمینان از ولتاژ ورودی مناسب به پنل LCD یا نمایشگر لمسی
• تست فلت و کابل‌های اتصال: بررسی اتصال صحیح و عدم آسیب در کابل‌های فلت دیتا و پاور
• تعویض ال‌سی‌دی معیوب: در صورت خرابی بک‌لایت یا پیکسل‌های نمایشگر، پنل LCD تعویض می‌شود
• رفع مشکلات کی‌پد: تعمیر یا تعویض قطعات صفحه لمسی (Piezo) یا سوئیچ‌های مکانیکی
• نهایی: کالیبراسیون مجدد صفحه لمسی از طریق منوی تنظیمات و بررسی صحت پاسخگویی دکمه‌ها

5. اختلالات نرم‌افزاری و مشکلات ارتباطی

علائم:

• عدم برقراری ارتباط با نرم‌افزار مانیتورینگ NSC
• ناتوانی در به‌روزرسانی فریم‌ور یا خواندن تنظیمات از طریق USB
• خطاهای ارتباطی با دتکتورهای برند Apollo یا Hochiki

روند تعمیر:

• بررسی پورت‌های USB و COM: تست صحت عملکرد و ولتاژهای منطقی ارتباطی
• به‌روزرسانی فریم‌ور: نصب مجدد یا آپدیت نرم‌افزار سیستم از طریق پورت USB
• بررسی پروتکل‌های ارتباطی: اطمینان از پیکربندی صحیح آدرس‌دهی و پروتکل ارتباط با سایر تجهیزات آدرس‌پذیر
• تست با نرم‌افزار مانیتورینگ: اتصال به نرم‌افزار مخصوص NSC جهت بررسی لاگ‌های خطا و رفع مشکلات پیکربندی
