تعمیر تاچ پنل زیمنس Siemens

معرفی تخصصی تاچ پنل زیمنس و اهمیت تعمیر اصولی آن

تاچ پنل‌های زیمنس یکی از اصلی‌ترین بخش‌های سیستم‌های اتوماسیون صنعتی محسوب می‌شوند و نقش واسط تعامل اپراتور با کنترلر PLC، مانیتورینگ فرایند، نمایش آلارم‌ها و ارسال فرمان‌های عملیاتی را بر عهده دارند. خرابی این تاچ پنل‌ها می‌تواند کل خط تولید را متوقف کند و در صنایع حساس مانند پتروشیمی، بسته‌بندی، CNC و صنایع غذایی خسارات سنگینی ایجاد کند.

بسیاری از تکنسین‌ها در مواجهه با مشکلات این تجهیزات، به دلیل ساختار تخصصی و طراحی صنعتی آن‌ها، به ابزار و تجربه کافی نیاز دارند. مجموعه دیجی‌برد با بهره‌گیری از تجهیزات تخصصی تعمیرات صنعتی، امکان تعمیر انواع HMI و تاچ پنل زیمنس را فراهم کرده است و تکنسین‌ها در صورت نیاز می‌توانند از خدمات این مجموعه استفاده کنند.

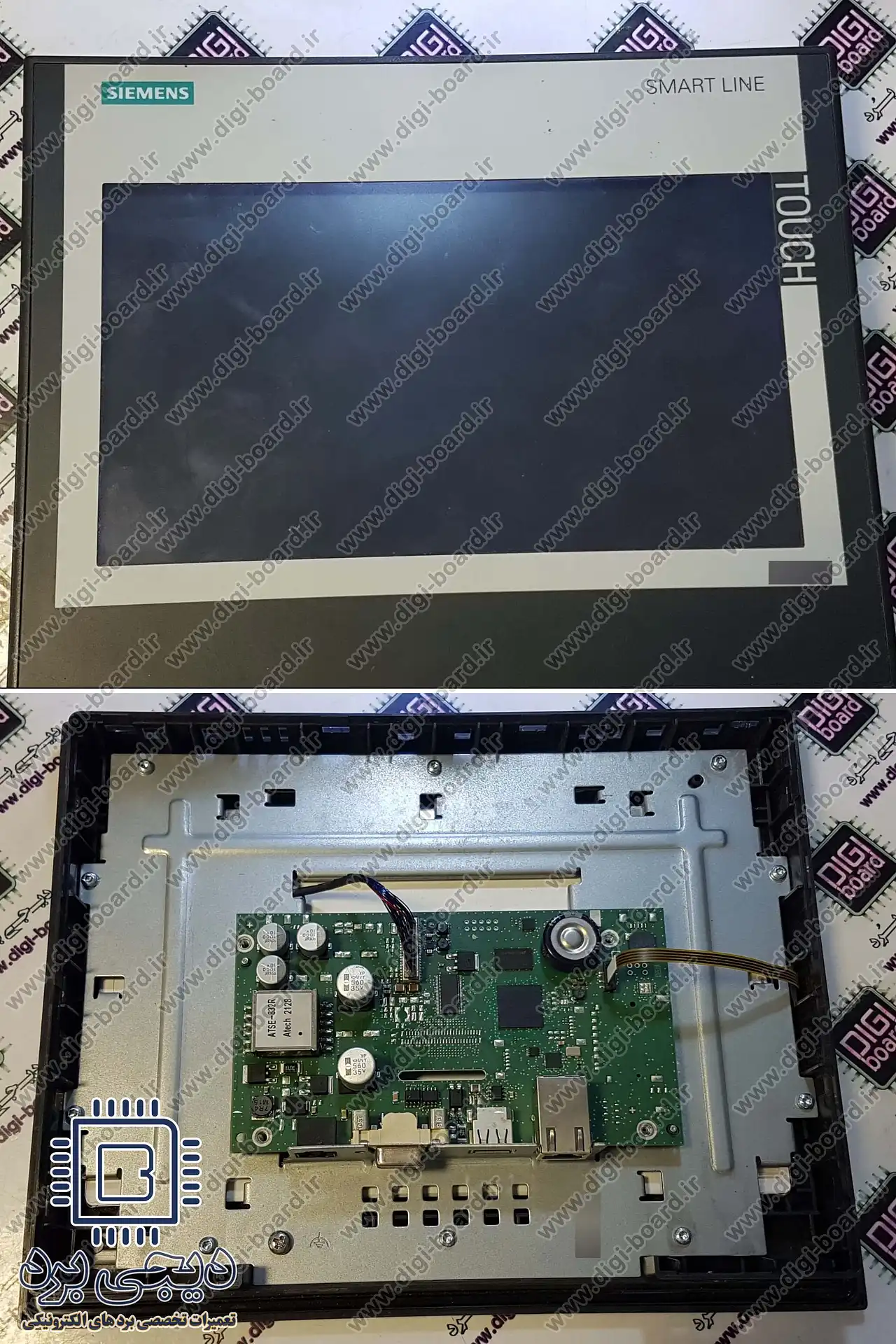

ساختار فنی تاچ پنل زیمنس

برای انجام یک تعمیر پایدار و اصولی، شناخت ساختار داخلی تاچ پنل‌های زیمنس اهمیت زیادی دارد. اگرچه مدل‌های مختلف سری‌های KTP, TP, MP, Comfort Panel از نظر ابعاد و امکانات متفاوت‌اند، اما از لحاظ مدار داخلی و معماری کلی ساختار مشابهی دارند.

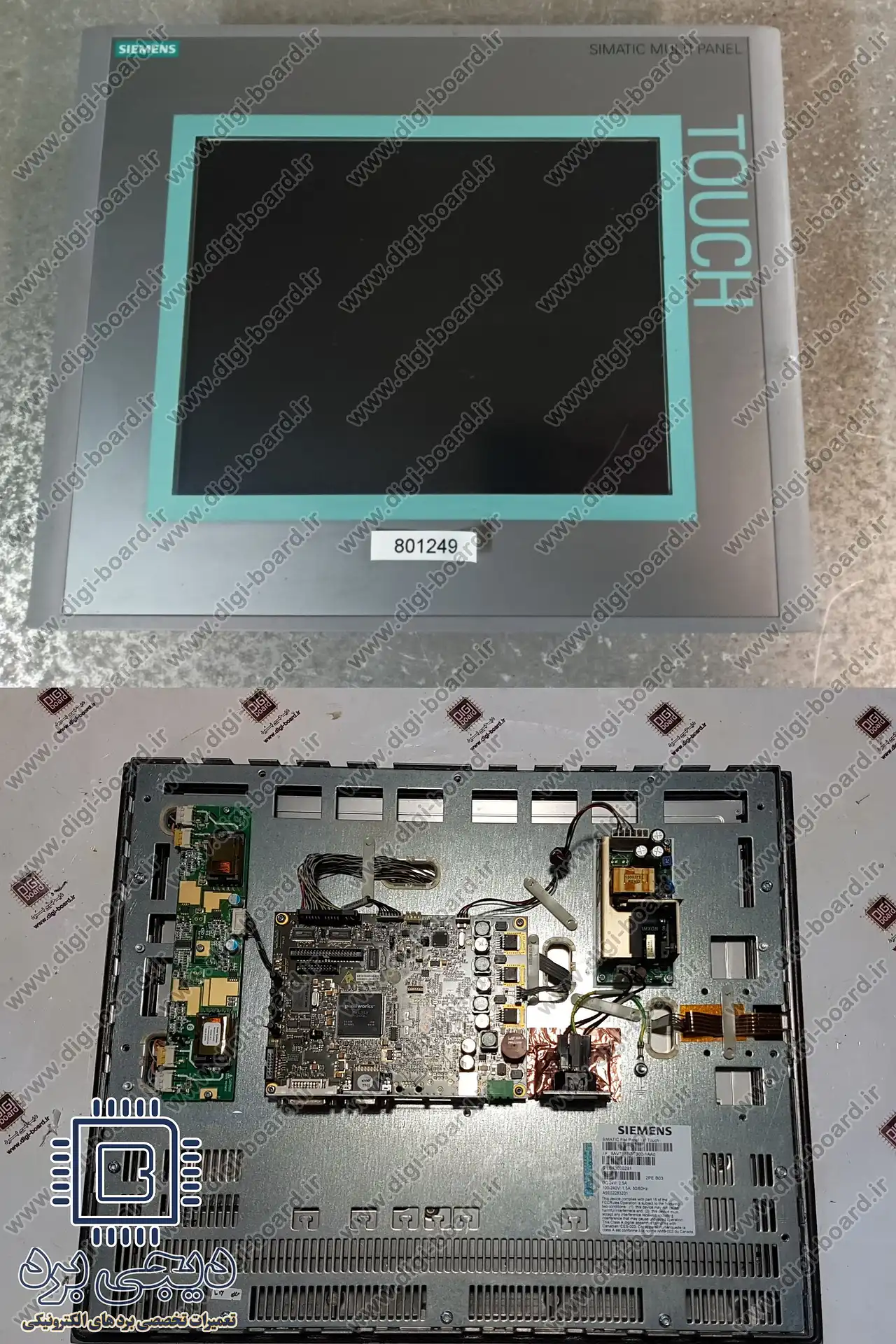

اجزای اصلی تاچ پنل زیمنس

• صفحه لمسی (Touch Digitizer) از نوع مقاومتی یا خازنی

• LCD/TFT Display برای نمایش اطلاعات

• مین‌بورد اصلی (Main Board) شامل CPU، حافظه‌ها، تغذیه و درایورها

• مدار تغذیه داخلی (Power Section) شامل رگولاتورها، دیودهای حفاظتی و فیلترهای EMI

• پورت‌های ارتباطی شامل Profinet، Profibus، Ethernet، سریال RS232/RS485

• بَک‌لایت LED یا CCFL (در مدل‌های قدیمی‌تر)

• رام نرم‌افزاری (Firmware & OS Storage)

• حافظه داخلی و کارت حافظه جانبی

دیجی‌برد تجربه گسترده‌ای در تعمیر مین‌بورد، تعویض تاچ، رفع مشکلات تصویر و بازسازی‌ بُردهای آسیب‌دیده در مدل‌های قدیمی و جدید زیمنس دارد.

علل ریشه‌ای خرابی تاچ پنل زیمنس

خرابی‌های تاچ پنل زیمنس معمولاً حاصل عوامل محیطی، الکتریکی یا استفاده نادرست هستند. شناسایی علت اصلی باعث می‌شود تعمیرات ماندگار انجام شود و از تکرار خرابی جلوگیری گردد.

مهم‌ترین دلایل خرابی

• نوسانات برق و شوک‌های ولتاژی
  باعث سوختن رگولاتورها، آی‌سی تغذیه و خرابی PWM تغذیه می‌شود.

• فشار یا ضربه مستقیم روی صفحه نمایش
  باعث ترک خوردن تاچ یا سوختن خط‌های داخلی LCD می‌شود.

• نفوذ رطوبت و گرد و غبار
  موجب سولفاته‌شدن کانکتورها و ایجاد اتصال کوتاه روی بُرد می‌شود.

• خرابی فریم‌ور یا آسیب به حافظه فلش
  باعث بوت نشدن دستگاه یا گیرکردن روی لوگو می‌شود.

• سوختن بک‌لایت به‌دلیل کارکرد طولانی
  نمایشگر روشن می‌شود اما نور بسیار کم است.

• اختلال در پورت‌های ارتباطی
  در اثر نوسان یا اتصال نادرست کابل شبکه، Profibus یا RS485.

در بسیاری از این موارد، تعمیر باید در یک مجموعه تخصصی مجهز به ابزارهای BGA، هیتر حرفه‌ای و تجهیزات عیب‌یابی صنعتی انجام شود؛ مجموعه دیجی‌برد این خدمات را به شکل استاندارد ارائه می‌دهد.

نشانه‌های خرابی تاچ پنل زیمنس

اگر تکنسین در محل به این علائم برخورد کند، احتمال خرابی تاچ پنل یا بُرد داخلی وجود دارد:

• روشن نشدن کامل دستگاه

• گیرکردن روی لوگوی زیمنس یا Boot Loop

• لمس نا‌دقیق یا عمل‌کرد نامنظم تاچ

• سیاه شدن صفحه یا کاهش شدید نور

• قطع‌شدن ارتباط با PLC

• ریست شدن مداوم در هنگام کار

• نمایش خطوط عمودی یا افقی روی LCD

• خاموش و روشن شدن ناگهانی

در صورت مشاهده این نشانه‌ها، توصیه می‌شود تعمیر در یک مرکز مجهز مانند دیجی‌برد انجام شود.

میتوانید برای دریافت خدمات و یا مشاوره تعمیرات تجهیزات صنعتی به صفحه تعمیرات صنعتی مراجعه کنید.

مراحل عیب‌یابی تخصصی تاچ پنل زیمنس

در این بخش، روند کاملاً فنی و عملی برای عیب‌یابی و تعمیر تاچ پنل‌های زیمنس را مرحله‌به‌مرحله شرح می‌دهیم. تکنسین‌ها می‌توانند از این مراحل به‌عنوان یک چک‌لیست تعمیراتی استفاده کنند.

مرحله 1: بررسی ورودی تغذیه

• تست ولتاژ ورودی 24VDC

• اندازه‌گیری نوسان و ریپل خط ورودی

• بررسی سلامت سوکت‌ها و نویز خطوط

• تست فیوز داخلی و دیودهای محافظ

خرابی در این بخش معمولاً باعث روشن‌نشدن کامل پنل می‌شود.

مرحله 2: عیب‌یابی مدار تغذیه داخلی

• تست رگولاتورهای 3.3V، 5V و 12V

• بررسی آی‌سی‌های PWM و چوک‌ها

• تست خازن‌های صافی و فیلترهای EMI

• تست دیودهای زنر و حفاظتی TVS

اگر یکی از رگولاتورها خراب باشد، تاچ پنل وارد حالت ریست پی‌درپی یا روشن‌نشدن کامل می‌شود.

مرحله 3: بررسی صفحه لمسی و نمایشگر

• تست تاچ با مولتی‌متر (مدل‌های مقاومتی)

• بررسی اتصال کوتاه یا قطعی فلت تاچ

• تست نور پس‌زمینه و مدار درایو بک‌لایت

• تست خطوط LVDS یا RGB ورودی LCD

تعویض تاچ و LCD یکی از معمول‌ترین خدماتی است که در دیجی‌برد انجام می‌شود.

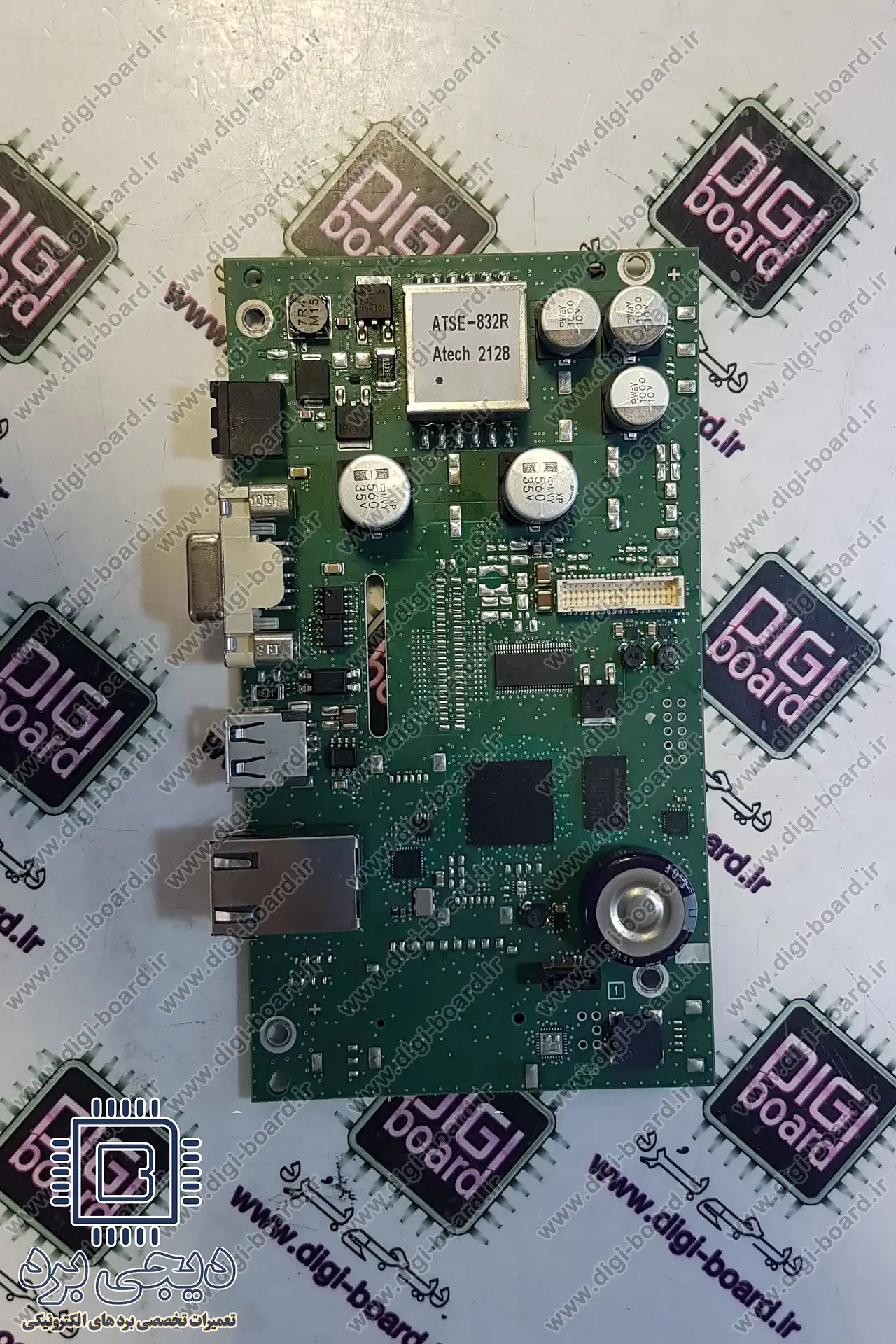

مرحله 4: بررسی مین‌بورد اصلی و پردازنده

• تست بوت لودر و فریم‌ور

• تست آی‌سی فلش و حافظه RAM

• بررسی نوسان‌سازها و کریستال ساعت

• بررسی اتصالات BGA با حرارت کنترل‌شده

در مواردی که دستگاه روی لوگو گیر می‌کند، معمولاً مشکل از Flash یا CPU است.

مرحله 5: عیب‌یابی پورت‌ها و ارتباطات صنعتی

• تست پورت Ethernet با تستر شبکه

• تست پروتکل‌های Profinet, Profibus

• بررسی آی‌سی‌های ارتباطی RS232/485

• تست کانکتورها و مسیر دیتا

در صورتی که دستگاه کانکشن را قطع می‌کند، معمولاً آی‌سی‌های درایور یا مسیرهای دیتا نیاز به تعمیر دارند.

مرحله 6: تست نهایی در محیط صنعتی

پس از انجام تعمیرات، انجام تست بار و شبیه‌ساز PLC ضروری است.
پارامترهایی که اندازه‌گیری می‌شوند:

• پایداری ولتاژها

• عملکرد تاچ در نقاط مختلف

• سرعت لود صفحات

• تست ارتباط پایدار با PLC

• تست حرارتی و استرس تست

دیجی‌برد تمامی تعمیرات را با تست شبیه‌ساز صنعتی انجام می‌دهد تا دستگاه بدون خطا تحویل داده شود.

ابزارهای مورد نیاز برای تعمیر تخصصی تاچ پنل زیمنس

• مولتی‌متر True RMS

• منبع تغذیه قابل تنظیم

• اسیلوسکوپ دیجیتال

• هیتر و هویه هوای گرم صنعتی

• ابزار BGA و ریبال

• دستگاه تست بک‌لایت

• اسپری خشک و برس آنتی‌استاتیک

• پروگرامر حافظه Flash و EEPROM

سوالات متداول درباره تعمیر تاچ پنل زیمنس

آیا تاچ پنل زیمنس قابل تعمیر است؟

بله. اغلب مدل‌های KTP، TP و Comfort در بیش از ۹۰٪ موارد قابل تعمیر هستند.

رایج‌ترین خرابی‌ها چیست؟

سوختن بک‌لایت، خرابی رگولاتورها، آسیب تاچ، خرابی حافظه فلش و مشکلات بوت.

هزینه تعمیر چگونه تعیین می‌شود؟

به مدل دستگاه، شدت آسیب، نیاز به تعویض تاچ یا LCD و وضعیت مین‌بورد بستگی دارد.

آیا تعمیر باعث از بین رفتن برنامه HMI می‌شود؟

در اکثر موارد خیر؛ اما توصیه می‌شود فایل پشتیبان (Backup) در اختیار تکنسین باشد.

بعد از تعمیر نیاز به کالیبراسیون تاچ هست؟

بله، در بسیاری از مدل‌ها باید از طریق منوی تنظیمات یا WinCC کالیبراسیون انجام شود.

تعمیر تخصصی تاچ پنل زیمنس

تاچ پنل‌های زیمنس یکی از مهم‌ترین اجزای تجهیزات اتوماسیون صنعتی هستند و خرابی آن‌ها می‌تواند کل فرایند تولید را مختل کند. با رعایت مراحل دقیق عیب‌یابی، بررسی قسمت‌های تغذیه، تاچ، LCD، مین‌بورد و پورت‌های ارتباطی، بیشتر مشکلات قابل تعمیر هستند.

با این حال، برخی از بخش‌ها مانند تعمیر مین‌بورد، ریبال CPU، رفع مشکلات فریم‌ور یا بازسازی مسیرهای آسیب‌دیده نیازمند تخصص و تجهیزات حرفه‌ای است. در این موارد، استفاده از خدمات مراکز تخصصی مانند دیجی برد بسیار ضروری است.
