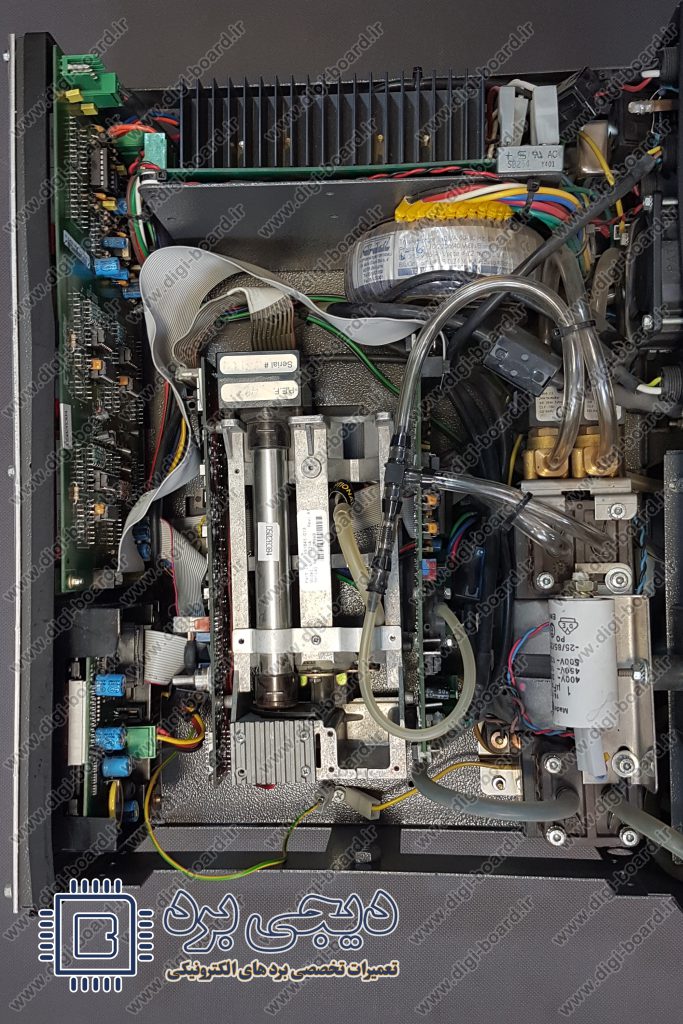

تعمیر دستگاه آنالایزر سوخت و گاز تکنوتست tecnotest 488

🏭 محل استفاده دستگاه

این آنالایزر در صنایع مختلف برای بررسی کیفیت احتراق، میزان آلاینده‌ها و بهره‌وری سوخت استفاده می‌شود:

• مراکز تست خودرو و معاینه فنی
• آزمایشگاه‌های تحقیقاتی موتور
• کارخانه‌های تولید موتور و ژنراتور
• مراکز تعمیرات تخصصی خودروهای سنگین و سبک
• مراکز کنترل آلودگی هوا و محیط زیست

⚙️ عملکرد دستگاه

دستگاه Tecnotest 488 با استفاده از سنسورهای پیشرفته، ترکیبات گازی حاصل از احتراق را تحلیل می‌کند:

• اندازه‌گیری گازهای CO, CO₂, HC, O₂ و NOx
• تحلیل دمای گازهای خروجی و فشار
• محاسبه راندمان احتراق و نسبت هوا به سوخت
• ذخیره‌سازی داده‌ها و اتصال به کامپیوتر برای گزارش‌گیری

🚨 مشکلات رایج در دستگاه Tecnotest 488

🛠️ مراحل تعمیر دستگاه آنالایزر سوخت و گاز تکنوتست

1. بررسی اولیه و تست منبع تغذیه
   • تست ولتاژ ورودی و خروجی
   • بررسی سلامت باتری و آداپتور
2. عیب‌یابی سنسورها و پمپ مکش
   • تست عملکرد سنسورهای گاز با گاز مرجع
   • بررسی مسیر مکش و تعویض پمپ در صورت نیاز
3. بازبینی برد الکترونیکی
   • بررسی آی‌سی‌ها، خازن‌ها، رله‌ها و مسیرهای ارتباطی
   • رفع سولفاته یا تعویض قطعات معیوب
4. کالیبراسیون مجدد دستگاه
   • استفاده از گازهای استاندارد برای تنظیم دقیق
   • بررسی صحت داده‌ها پس از تنظیم
5. تست نهایی و ارائه گزارش تعمیر
   • بررسی عملکرد کامل دستگاه در شرایط واقعی
   • ارائه گارانتی تعمیر و مستندسازی مراحل

✅ نکات نگهداری و پیشگیری از خرابی

• استفاده از گازهای مرجع معتبر برای کالیبراسیون
• تمیزکاری دوره‌ای سنسورها و مسیر مکش
• استفاده از محافظ برق و آداپتور اصلی
• به‌روزرسانی نرم‌افزار و درایورهای دستگاه
• آموزش صحیح به اپراتور برای استفاده اصولی

۱. معرفی و معماری فنی دستگاه Tecnotest 488

آنالایزر سوخت و گاز Tecnotest 488 یک ابزار تخصصی و حیاتی برای اندازه‌گیری دقیق و لحظه‌ای ترکیبات گازی خروجی از احتراق در موتورها است. این دستگاه ساخت شرکت تکنوتست، با هدف ارزیابی بهره‌وری انرژی و مطابقت با استانداردهای آلایندگی طراحی شده و نقشی کلیدی در حفظ سلامت محیط زیست و بهینه‌سازی عملکرد موتور ایفا می‌کند.

🏭 محل استفاده دستگاه: اهمیت دقت اندازه‌گیری (بخش اولیه)

دقت و عملکرد بی‌نقص Tecnotest 488 در محیط‌های زیر حیاتی است:

• مراکز تست خودرو و معاینه فنی: تعیین میزان آلاینده‌ها بر اساس استانداردهای ملی.
• آزمایشگاه‌های تحقیقاتی موتور: توسعه موتورهای کم‌مصرف و با آلایندگی کمتر.
• کارخانه‌های تولید موتور و ژنراتور: کنترل کیفیت در خط تولید.
• مراکز تعمیرات تخصصی خودروهای سنگین و سبک: عیب‌یابی مشکلات احتراق و تنظیمات ECU.
• مراکز کنترل آلودگی هوا و محیط زیست: پایش آلایندگی صنایع و منابع متحرک.

⚙️ عملکرد پیشرفته و جزئیات فنی اندازه‌گیری

دستگاه Tecnotest 488 از یک سیستم پیچیده شامل بخش نمونه‌برداری (Sampling)، فیلتراسیون و خشک‌سازی گاز (Filtration & Conditioning)، و ماژول سنسور (Sensor Module) برای تحلیل گازها استفاده می‌کند:

1. اندازه‌گیری گازهای اصلی:
   • CO (مونوکسید کربن): معمولاً با سنسور الکتروشیمیایی (Electrochemical Sensor) یا سنسور مادون قرمز غیرپراکننده (NDIR) اندازه‌گیری می‌شود. غلظت بالای CO نشان‌دهنده احتراق ناقص (سوخت غنی – Rich Mixture) است.
   • CO2​ (دی‌اکسید کربن): با سنسور NDIR اندازه‌گیری می‌شود و نشان‌دهنده کارایی احتراق است.
   • O2​ (اکسیژن): با سنسور اکسیژن الکتروشیمیایی (Fuel Cell Type) اندازه‌گیری می‌شود.
   • HC (هیدروکربن‌ها): معمولاً با سنسور NDIR اندازه‌گیری می‌شود و نشان‌دهنده سوخت نسوخته است.
   • NOx​ (اکسیدهای نیتروژن): با سنسور NO و NO2​ الکتروشیمیایی اندازه‌گیری می‌شود که دمای احتراق را نشان می‌دهد.
2. تحلیل دمای گازها: استفاده از ترموکوپل نوع K برای اندازه‌گیری دمای خروجی.
3. محاسبه پارامترها: برد پردازش (Main Processing Board) با استفاده از الگوریتم‌های استاندارد، راندمان احتراق، ضریب لاندا (λ) (نسبت هوا به سوخت) و مصرف سوخت را محاسبه می‌کند.
4. ذخیره‌سازی و ارتباطات: اتصال به PC از طریق پورت RS−232 یا USB و ذخیره‌سازی داده‌ها در حافظه داخلی Flash.

۲. ❌ علل ریشه‌ای مشکلات فنی و عیب‌یابی ساختاری (Root Cause Analysis)

تعمیرات دستگاهی به دقت Tecnotest 488 نیازمند درک عمقی از تعامل بخش‌های مکانیکی، نوری و الکترونیکی است.

صادر کردن به «کاربرگ‌نگار»

۳. 🛠️ راهنمای گام به گام عملیات تعمیر و عیب‌یابی تخصصی

برای تعمیر Tecnotest 488، تکنسین باید با رویکردی سیستماتیک و دقیق به هر بخش از دستگاه بپردازد.

۳.۱. ابزارها و تجهیزات ضروری

• مولتی‌متر دقیق (True RMS): برای تست ولتاژ و جریان.
• اسیلوسکوپ: برای تحلیل نویز و ریپل ولتاژ خروجی سنسورها.
• هیتر و هویه مخصوص قطعات SMD: برای تعمیرات تخصصی سطح برد.
• گازهای مرجع کالیبراسیون (Calibration Gas): با غلظت‌های NIST-قابل ردیابی و گواهی معتبر.
• کیت تعویض سنسور: شامل آچار مخصوص و سنسورهای یدکی (O2​,CO,HC,NOx​).
• سنجش فشار (Manometer): برای تست فشار پمپ و نشتی سیستم.
• کیت تعمیر پمپ: شامل دیافراگم و سوپاپ‌های جایگزین.

۳.۲. بررسی اولیه و عیب‌یابی مدار تغذیه

1. تست ولتاژ ورودی و خروجی آداپتور: اطمینان از خروجی ثابت و صحیح آداپتور (AC/DC).
2. بررسی برد پاور: کاور دستگاه را باز کرده و فیوزها (Fuses) روی برد پاور را تست پیوستگی (Continuity) کنید.
3. تحلیل ریپل ولتاژ: با اسیلوسکوپ، خروجی ولتاژهای DC (مانند 5V یا 3V) روی برد اصلی را بررسی کنید. وجود ریپل (Ripple) بالا نشان‌دهنده خرابی خازن‌های الکترولیتی صافی است که باید تعویض شوند.

۳.۳. عیب‌یابی و تعویض ماژول سنسور (Gas Bench)

۱. تشخیص خطای سنسور

• زمان پاسخ (Response Time): اگر دستگاه دیرتر از حد استاندارد به گاز مرجع واکنش نشان دهد، سنسور کند شده است (Ageing/Poisoning).
• کالیبراسیون صفر (Zero Calibration): اگر دستگاه نتواند در هوای پاک به صفر برسد، سنسور آلوده شده یا نیاز به تعویض دارد.
• ولتاژ بایاس سنسور: ولتاژ خروجی سنسور (O2​,CO) در هوای پاک را با ولتاژ مرجع (طبق دیتاشیت سازنده) مقایسه کنید. ولتاژ غیرعادی نشان‌دهنده خرابی داخلی سنسور است.

۲. مراحل تعویض سنسورهای الکتروشیمیایی

1. جداسازی دستگاه: دستگاه را از برق و کلیه اتصالات جدا کنید.
2. دسترسی: پوشش ماژول سنسور (Gas Bench) را با دقت باز کنید.
3. تعویض: سنسور معیوب را با استفاده از آچار مخصوص یا دست (بسته به نوع نصب) خارج کرده و سنسور جدید را نصب کنید. (توجه: سنسورهای O2​ عمر محدودی دارند و نیاز به تعویض دوره‌ای دارند).
4. فعال‌سازی سنسور (Burn-in): پس از نصب، سنسور جدید باید به مدت معینی (طبق دستورالعمل Tecnotest) روشن بماند تا پایدار شود.

۳.۴. عیب‌یابی سیستم نمونه‌برداری (Sampling System)

۱. تست پمپ مکش و گرفتگی

• بررسی صوتی: روشن شدن دستگاه و گوش دادن به صدای پمپ. اگر صدایی نیست، مشکل از موتور یا مدار درایور پمپ است.
• اندازه‌گیری فشار: شیلنگ ورودی را به یک فشارسنج میکرو (Micro Manometer) متصل کرده و فشار مکش را چک کنید. کاهش فشار نشان‌دهنده گرفتگی یا خرابی دیافراگم است.
• بررسی فیلترها و شیلنگ‌ها: تمام فیلترهای ذرات (Particulate Filters) و فیلتر آب/رطوبت (Water Trap) را از نظر گرفتگی یا اشباع شدن بررسی و در صورت نیاز تعویض کنید. هرگونه پارگی یا گسیختگی در شیلنگ‌ها می‌تواند باعث نشتی هوا و خطای کالیبراسیون صفر شود.

۲. تعمیر پمپ

• در صورت سلامت مدار درایور (ولتاژ صحیح به پمپ می‌رسد) اما عدم عملکرد پمپ، باید کیت تعمیر (Repair Kit) شامل دیافراگم و سوپاپ‌ها تعویض شود. در صورت سوختن کامل موتور DC، پمپ باید به طور کامل جایگزین شود.

۳.۵. بازبینی و تعمیر برد الکترونیکی (Main Board)

1. بررسی بصری: به دنبال نشانه‌های سوختگی، سولفاته شدن (ناشی از رطوبت) یا ورم کردن (Bulging) خازن‌های الکترولیتی باشید.
2. تست ارتباطات:
   • RS−232: با استفاده از اسیلوسکوپ، سیگنال‌های Tx/Rx را روی پین‌های MAX232 چک کنید. ولتاژ خروجی باید بین ±5V تا ±15V باشد.
   • برد آنالوگ به دیجیتال (ADC): اگر نویز در داده‌ها وجود دارد، خازن‌های بای‌پس (Bypass Capacitors) و منبع تغذیه آی‌سی ADC را بررسی کنید.
3. رفع سولفاته: در صورت وجود سولفاته، با استفاده از الکل ایزوپروپیل (IPA 99.9%) و براش نرم، محل آسیب‌دیده را تمیز کرده و مسیرهای مسی آسیب‌دیده را با دقت با سیم لاکی ظریف (Jumper Wire) ترمیم کنید.

۴. کالیبراسیون تخصصی و تست نهایی

هیچ تعمیری در آنالایزر گاز بدون کالیبراسیون و اعتبارسنجی نهایی کامل نیست.

۴.۱. مراحل کالیبراسیون دقیق

1. آماده‌سازی گاز مرجع: از کپسول گاز مرجع (Calibration Gas Cylinder) که دارای گواهی معتبر NIST یا ISO است، استفاده کنید. غلظت گاز باید متناسب با رنج اندازه‌گیری دستگاه باشد.
2. کالیبراسیون صفر (Zero Calibration): این مرحله با هوای پاک (Ambient Air) یا گاز نیتروژن خلوص بالا (N2) انجام می‌شود تا دستگاه مرجع صفر برای تمامی سنسورها را تعیین کند.
3. کالیبراسیون دهانه (Span Calibration):
   • گاز مرجع را به ورودی دستگاه متصل کرده و دبی (Flow Rate) را به دقت کنترل کنید.
   • وارد منوی کالیبراسیون Span در دستگاه شوید.
   • دستگاه را برای مدتی در معرض گاز مرجع قرار دهید تا تثبیت شود.
   • مقدار واقعی (True Value) گاز مرجع را وارد کنید و فرآیند تنظیمات داخلی (Software Adjustment) را تکمیل کنید.
4. بررسی صحت λ و CO2​: کالیبراسیون سنسور O2​ و CO به طور غیرمستقیم بر محاسبه λ و CO2​ تأثیر می‌گذارد. صحت این مقادیر محاسبه شده را با فرمول‌های استاندارد تأیید کنید.

۴.۲. تست نهایی و مستندسازی

• تست در شرایط واقعی: دستگاه را روی یک خودروی استاندارد یا منبع تولید گاز شناخته شده تست کنید تا صحت داده‌ها در شرایط عملیاتی تأیید شود.
• گزارش کالیبراسیون: یک گزارش کالیبراسیون حاوی مقادیر اولیه (As Found)، تنظیمات انجام شده، و مقادیر نهایی (As Left) را برای مشتری فراهم کنید.

۵. ✅ نکات نگهداری و پیشگیری از خرابی

اجرای یک برنامه نگهداری پیشگیرانه می‌تواند عمر مفید Tecnotest 488 را به شدت افزایش دهد.

• استفاده از گازهای مرجع معتبر: کالیبراسیون دوره‌ای (ISO 17025) حداقل هر ۶ ماه یکبار الزامی است.
• تمیزکاری منظم: تعویض دوره‌ای فیلترهای ذرات و خشک‌کننده (Water Trap) و بررسی شیلنگ‌ها.
• حفاظت الکتریکی: استفاده از محافظ برق قوی و UPS برای جلوگیری از آسیب به سنسورها و بردهای الکترونیکی.
• آموزش اپراتور: اطمینان از خنک شدن پراب نمونه‌برداری قبل از خاموش شدن دستگاه.

۶. 🎯 خدمات دیجی برد برای آنالایزر سوخت و گاز تکنوتست

آنالایزر سوخت و گاز Tecnotest 488، ابزاری گران‌بها در حفظ استانداردهای زیست‌محیطی و بهره‌وری موتور شماست. هرگونه عدم دقت یا خرابی در سنسورها، نه تنها نتایج تست معاینه فنی را زیر سوال می‌برد، بلکه عیب‌یابی موتور را غیرممکن می‌سازد.

ما در دیجی برد، متخصصین عیب‌یابی و تعمیر تخصصی آنالایزرهای سوخت و گاز Tecnotest 488 هستیم.

• تعویض و فعال‌سازی سنسور: تأمین و جایگزینی سنسورهای اصلی (الکتروشیمیایی و NDIR) با تاریخ تولید جدید و انجام فرآیند فعال‌سازی (Burn-in) برای تضمین پایداری.
• تعمیر برد در سطح قطعه: عیب‌یابی و ترمیم دقیق بردهای الکترونیکی (پاور، پردازشگر و ADC) برای رفع مشکلات نویز و ارتباطات.
• کالیبراسیون مرجع: انجام کالیبراسیون دو مرحله‌ای (صفر و Span) با استفاده از گازهای مرجع دارای گواهی معتبر و قابل ردیابی، مطابق با استانداردهای ISO.
