تعمیر اچ ام آی ایتون eaton hmi

در قلب سیستم‌های کنترل و اتوماسیون صنعتی، رابط‌های انسان و ماشین (HMI) نقش حیاتی در تعامل اپراتور با فرآیندها و ماشین‌آلات ایفا می‌کنند. در میان برندهای پیشرو، HMI‌های شرکت ایتون (Eaton) به دلیل دوام، کارایی و یکپارچگی بالا در محیط‌های صنعتی، محبوبیت قابل توجهی دارند. با این حال، مانند هر تجهیزات الکترونیکی صنعتی، این دستگاه‌ها نیز ممکن است در طول زمان دچار خرابی و نقص عملکرد شوند.

توقف ناگهانی یک HMI ایتون می‌تواند به معنای اخلال در خط تولید و زیان‌های مالی قابل توجه باشد. از این رو، آگاهی فنی دقیق و تسلط بر فرآیندهای عیب‌یابی و تعمیر اچ ام آی ایتون HMI Eaton برای تکنسین‌های فنی و مهندسین نگهداری و تعمیرات (نت) امری ضروری است.

این راهنمای تخصصی، با هدف ارائه یک منبع عمیق و عملی، برای کمک به تکنسین‌ها در شناسایی ریشه‌ای مشکلات و اجرای صحیح مراحل تعمیر مدل‌های مختلف HMI ایتون (مانند سری XV و XI) تدوین شده است.

آشنایی با ساختار و سری‌های پرکاربرد HMI Eaton

قبل از ورود به مبحث عیب‌یابی و تعمیر، درک ساختار داخلی و ویژگی‌های فنی سری‌های رایج HMI ایتون بسیار مهم است. محصولات Eaton در زمینه HMI عمدتاً تحت نام‌های تجاری Moeller و بعداً Eaton’s Electrical Sector عرضه شده‌اند.

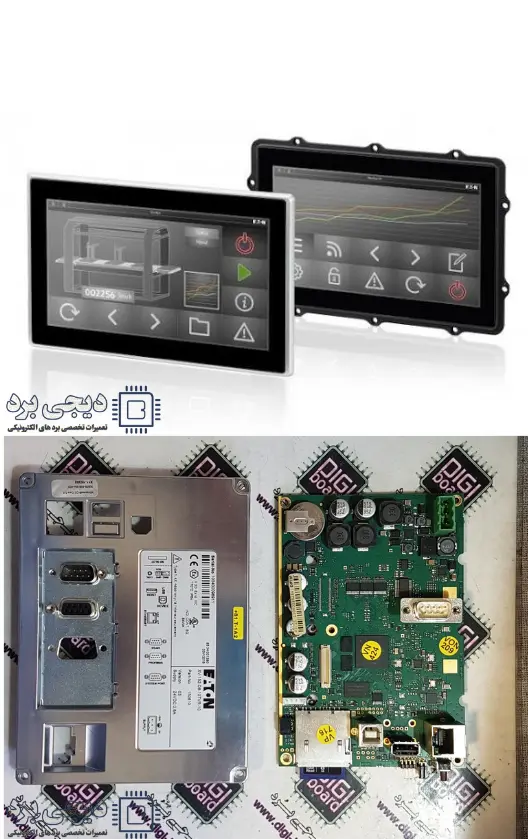

مروری بر معماری فنی HMI‌های ایتون

یک HMI ایتون از اجزای کلیدی زیر تشکیل شده است که هر یک در فرآیند تعمیر، نیازمند توجه ویژه هستند:

1. واحد نمایش (Display Unit): شامل نمایشگر LCD یا TFT و بک‌لایت (نور پس‌زمینه).
2. صفحه لمسی (Touch Panel/Digitizer): لایه‌ای حساس به فشار یا خازنی برای تعامل اپراتور.
3. برد اصلی (Main Board/CPU Board): قلب دستگاه شامل پردازنده، حافظه (RAM/Flash)، و مدارهای کنترلی.
4. برد تغذیه (Power Supply Unit – PSU): مسئول تبدیل ولتاژ ورودی DC (معمولاً 24V) به ولتاژهای مورد نیاز برد اصلی و نمایشگر.
5. پورت‌های ارتباطی (Communication Ports): شامل پورت‌های اترنت، سریال (RS-232/485) و USB برای اتصال به PLC و دستگاه‌های جانبی.
6. بدنه و قاب محافظ (Enclosure): محافظت از قطعات داخلی در برابر عوامل محیطی (مانند گرد و غبار و رطوبت – درجه IP).

سری‌های مهم HMI Eaton در صنعت

• سری XV (XVS/XVH): این سری شامل پنل‌های عملیاتی با عملکردهای گسترده و توان پردازشی بالا است. بسیاری از مدل‌ها با قابلیت‌های اترنت و پروتکل‌های صنعتی متنوع، برای کاربردهای پیچیده اتوماسیون طراحی شده‌اند.
• سری XI/XP: اغلب به عنوان پنل‌های ساده‌تر، اقتصادی‌تر یا نسل‌های قدیمی‌تر شناخته می‌شوند که همچنان در بسیاری از تأسیسات در حال بهره‌برداری هستند. تعمیر این مدل‌ها ممکن است با چالش تأمین قطعات یدکی مواجه باشد.

متدولوژی عیب‌یابی ساختاریافته (Structured Troubleshooting)

یک رویکرد ساختاریافته برای عیب‌یابی، احتمال تشخیص صحیح و صرفه‌جویی در زمان تعمیر را به شدت افزایش می‌دهد. برای تعمیر اچ ام آی ایتون HMI Eaton، تکنسین باید از یک پروتکل مشخص پیروی کند که از بررسی‌های اولیه تا تحلیل‌های عمیق سخت‌افزاری را در بر می‌گیرد.

گام‌های اولیه عیب‌یابی (بررسی‌های خارجی)

پیش از باز کردن دستگاه، باید عوامل خارجی که می‌توانند منجر به بروز مشکل شده باشند، مورد بررسی قرار گیرند:

1. بررسی منبع تغذیه (Power Source Check):
   • ولتاژ ورودی: با یک مولتی‌متر کالیبره شده، از صحت ولتاژ 24V DC (یا ولتاژ مشخص شده در پلاک دستگاه) در ترمینال ورودی اطمینان حاصل کنید. نوسان بیش از حد یا ولتاژ کمتر از حد مجاز (Under-Voltage) شایع‌ترین علت مشکلات تغذیه است.
   • قطبیت: در دستگاه‌های DC، اتصال صحیح قطب‌های مثبت و منفی حیاتی است. اتصال معکوس می‌تواند منجر به سوختن فیوز یا دیودهای محافظ ورودی شود.
2. بررسی اتصالات فیزیکی:
   • کابل‌کشی: سلامت و شیلدگذاری (Shielding) کابل‌های ارتباطی (مانند اترنت یا RS-485) را چک کنید. نویز الکترومغناطیسی (EMI) می‌تواند باعث اختلال در ارتباطات یا حتی ریست شدن دستگاه شود.
   • دمای محیطی: دمای داخل تابلوی برق باید در محدوده مجاز عملکرد HMI باشد. تهویه نامناسب منجر به گرم شدن بیش از حد قطعات و خرابی زودرس، به خصوص خازن‌ها و ماژول‌های پاور می‌شود.
3. بررسی نرم‌افزاری اولیه (اگر دستگاه روشن است):
   • پیام‌های خطا (Error Logs): اگر دستگاه روشن است، لاگ‌های خطا را در منوی سیستم بررسی کنید. این پیام‌ها اغلب منشأ مشکل (مانند خطای ارتباطی، حافظه، یا Watchdog) را نشان می‌دهند.

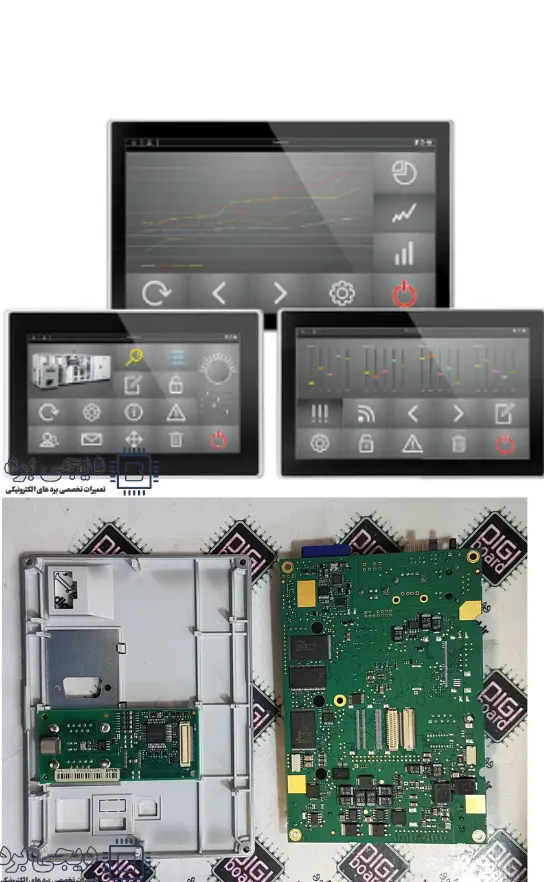

عیب‌یابی عمیق سخت‌افزاری و قطعات کلیدی

اگر مشکل پس از بررسی‌های اولیه حل نشد، فرآیند عیب‌یابی باید به داخل دستگاه معطوف شود.

تحلیل خرابی در برد تغذیه (PSU Troubleshooting)

برد تغذیه، آسیب‌پذیرترین بخش در برابر نوسانات برق است.

• مشکل: دستگاه کاملاً خاموش است و هیچ چراغی روشن نمی‌شود.
• علل ریشه‌ای:
  • سوختن فیوز ورودی: بررسی با مولتی‌متر در حالت تست پیوستگی (Continuity).
  • خرابی دیود محافظ (Zener Diode/Transient Voltage Suppressor – TVS): در اثر ولتاژ بیش از حد سوخته و اتصال کوتاه می‌کند.
  • تورم یا نشت خازن‌های الکترولیتی: خازن‌های متورم نشانه استرس حرارتی یا ولتاژ هستند و باید تعویض شوند.
  • خرابی IC رگولاتور سوئیچینگ: (مانند PWM Controller) مسئول تولید ولتاژهای ثانویه برای برد اصلی.
• راهکار عملی: تعویض قطعات سوخته با قطعاتی که مشخصات فنی (ولتاژ، ظرفیت، فرکانس) یکسانی دارند. توجه به ظرفیت خازنی ESR (Equivalent Series Resistance) در خازن‌ها ضروری است.

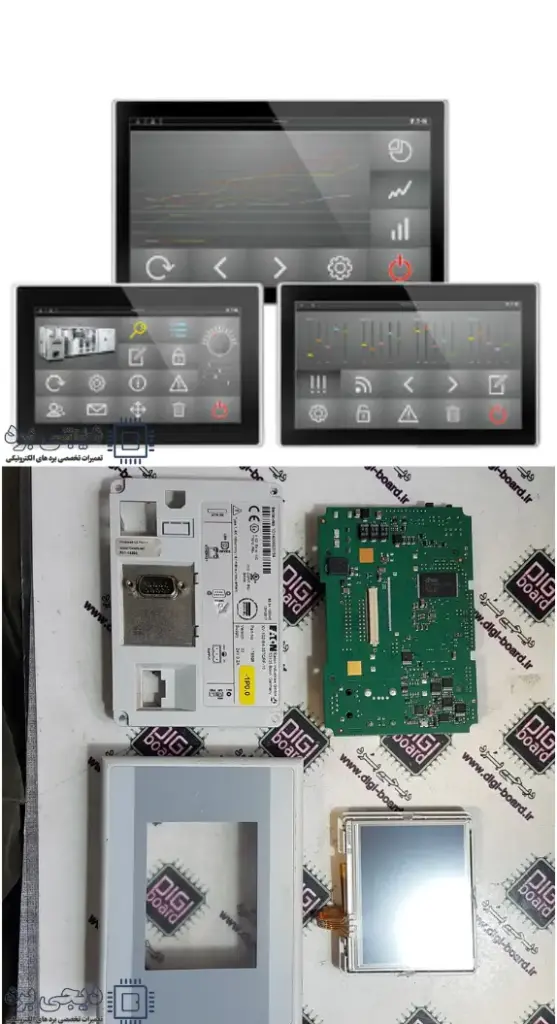

تحلیل خرابی در بخش نمایش و تاچ‌پنل

• مشکل: تصویر وجود ندارد یا بسیار ضعیف است.
  • علل ریشه‌ای: خرابی بک‌لایت (CCFL در مدل‌های قدیمی یا LED در مدل‌های جدیدتر) یا خرابی برد اینورتر (فقط در مدل‌های CCFL).
  • راهکار عملی: تست ولتاژ درایور بک‌لایت. در مدل‌های LED، تعویض نوار LED یا تعمیر مدار درایور LED.
• مشکل: تاچ اسکرین کالیبره نیست یا پاسخ نمی‌دهد.
  • علل ریشه‌ای: آسیب فیزیکی به سطح تاچ (ترک‌ها)، خرابی کابل فلت اتصال دهنده تاچ به برد اصلی (سولفاته شدن یا پارگی)، یا خرابی آی‌سی کنترلر تاچ (Touch Controller IC).
  • راهکار عملی: بازبینی و تمیز کردن کابل فلت. در صورت آسیب فیزیکی یا خرابی کنترلر، تعویض کامل لایه تاچ‌پنل یا در صورت امکان، تعویض IC.

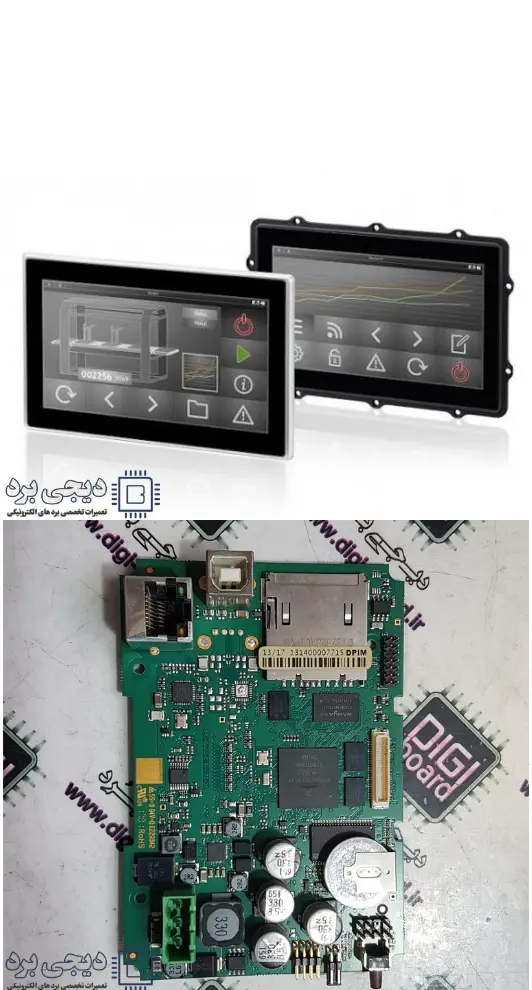

تحلیل خرابی برد اصلی (Main Board)

خرابی‌های برد اصلی پیچیده‌تر و نیازمند تجهیزات پیشرفته‌تر هستند.

• مشکل: دستگاه بعد از لوگوی بوت متوقف می‌شود یا به صورت مداوم ریست می‌شود (Loop Reset).
• علل ریشه‌ای:
  • خرابی فریم‌ور (Firmware Corruption): اغلب به دلیل قطع برق ناگهانی حین به‌روزرسانی یا نوسانات شدید.
  • آسیب به آی‌سی حافظه فلش (Flash Memory IC): مسئول نگهداری سیستم عامل و برنامه کاربر.
  • خرابی Watchdog Timer: در اثر بار بیش از حد CPU یا اشکال در سنسور دمای داخلی.
• راهکار عملی: تلاش برای نصب مجدد فریم‌ور از طریق پورت USB یا کارت حافظه (طبق دستورالعمل‌های رسمی Eaton). در صورت عدم موفقیت، نیاز به تجهیزات تخصصی (مانند پروب‌های JTAG/ISP) برای برنامه‌ریزی مجدد IC حافظه فلش یا تعویض آن است.

نگاهی به دیگر تعمیرات مجموعه دیجی برد:

• تعمیر اچ ام ای HMI پروفیس proface
  تعمیر اچ ام آی HMI زیمنس SIEMENS
• تعمیر اچ ام ای HMI میتسوبیشی plc

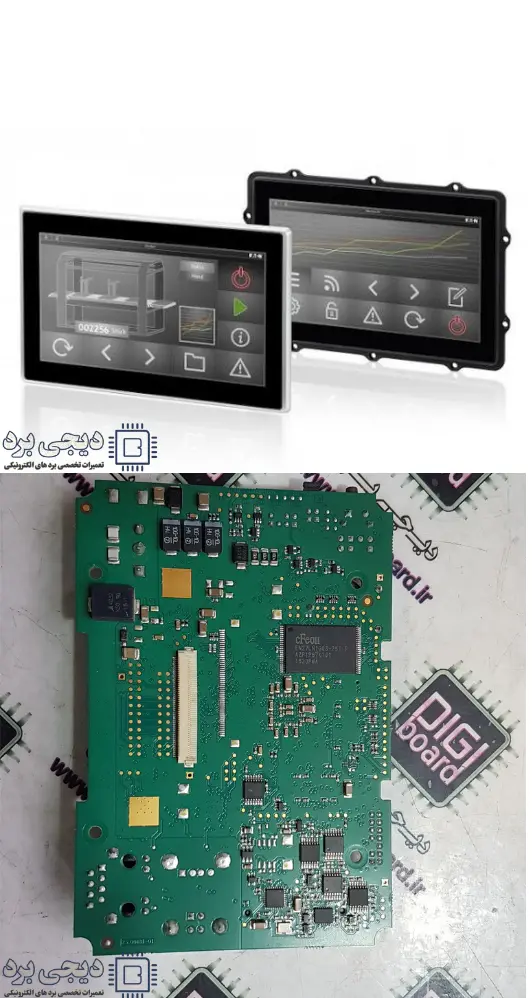

راهنمای عملی تعمیرات برای مشکلات رایج HMI Eaton

این بخش بر روی مراحل دقیق عیب‌یابی و تعمیر مشکلات شایع در HMI‌های صنعتی تمرکز دارد.

عیب‌یابی مشکل “روشن نشدن کامل دستگاه”

عیب‌یابی مشکل “خطای ارتباط با PLC”

این مشکل معمولاً نرم‌افزاری یا مرتبط با پورت‌های فیزیکی است.

1. بررسی تنظیمات نرم‌افزاری (Project Check):
   • اطمینان حاصل کنید که آدرس‌های IP، Subnet Mask، Gateways (برای اترنت) و Baud Rate، Parity و Stop Bits (برای ارتباط سریال) در نرم‌افزار طراحی Eaton (مانند Galileo یا XSoft-CoDeSys) کاملاً با تنظیمات PLC منطبق باشند.
2. تست کابل و پورت (Physical Layer Check):
   • از کابل‌های استاندارد شیلددار برای اترنت یا کابل‌های صنعتی با مقاومت نهایی مناسب برای RS-485 استفاده کنید.
   • سلامت فیزیکی پورت‌های RJ45 (لحیم‌کاری و پین‌ها) و سوکت‌های سریال را بررسی کنید. سوختگی‌های ناشی از نوسانات روی پورت‌های سریال شایع است.
3. بررسی IC کنترلر پورت (Port Controller IC):
   • در صورت سوختگی پورت فیزیکی، اغلب ICهای درایور لاین (مانند تراشه‌های MAX485 برای RS-485 یا کنترلرهای اترنت) آسیب می‌بینند. تعویض این ICها نیازمند مهارت BGA یا لحیم‌کاری SMD دقیق است.

عیب‌یابی مشکل “خاموش شدن ناگهانی یا ریست شدن”

این مورد اغلب ناشی از مشکلات حرارتی یا تغذیه موقتی است.

1. بررسی حرارتی:
   • HMI را در حالتی که مشکل رخ می‌دهد، تحت نظر بگیرید. اگر خاموشی در دماهای بالا اتفاق می‌افتد، مشکل از تهویه نامناسب است.
   • سنسورهای دمای داخلی (در صورت وجود) را بررسی کنید.
2. تست پایداری تغذیه:
   • با استفاده از اسیلوسکوپ، نویز (Ripple) ولتاژ خروجی برد تغذیه (به ویژه 5V و 3.3V) را اندازه‌گیری کنید. نویز زیاد نشان‌دهنده خرابی خازن‌ها یا رگولاتورها است که باعث ناپایداری سیستم می‌شود.
   • یک خازن یا رگولاتور معیوب قادر به تأمین جریان لازم در زمان اوج مصرف (مثلاً هنگام لود شدن صفحه جدید) نیست و منجر به ریست می‌شود.

برای اطلاعات بیشتر می توانید به صفحه ما در صفحه اصلی دیجی برد مراجعه کنید

ابزارها و تجهیزات تخصصی مورد نیاز برای تعمیرات حرفه‌ای

برای انجام تعمیر اچ ام آی ایتون HMI Eaton به صورت تخصصی و در سطح قطعات، تکنسین‌ها به مجموعه‌ای از ابزارها و تجهیزات دقیق نیاز دارند:

تجهیزات اندازه‌گیری و تست

1. مولتی‌متر دیجیتال True RMS: برای اندازه‌گیری دقیق ولتاژ، جریان، مقاومت و تست پیوستگی.
2. اسیلوسکوپ دیجیتال (حداقل 100MHz): برای بررسی شکل موج‌ها، نویز تغذیه (Ripple) و سیگنال‌های ارتباطی پرسرعت.
3. تستر ظرفیت خازنی (ESR Meter): ضروری برای ارزیابی سلامت خازن‌های الکترولیتی بدون نیاز به خارج کردن آن‌ها از مدار.
4. منبع تغذیه DC تنظیم‌پذیر: برای تست بردها خارج از دستگاه اصلی و تأمین ولتاژهای دقیق.

تجهیزات لحیم‌کاری و بازسازی (Rework)

1. ایستگاه لحیم‌کاری حرفه‌ای: با کنترل دمای دقیق و نوک‌های متنوع برای لحیم‌کاری قطعات SMD.
2. ایستگاه هوای گرم (Hot Air Rework Station): برای برداشتن و نصب قطعات چند پایه (مانند آی‌سی‌های BGA و QFP).
3. فلاکس (Flux) و سیم لحیم با کیفیت بالا: برای اطمینان از اتصالات الکتریکی پایدار و بدون اکسیداسیون.
4. پمپ مکش لحیم (Desoldering Pump) و نوار وِیک (Wick): برای تمیز کردن نقاط لحیم‌کاری.

ابزارهای نرم‌افزاری و جانبی

1. نرم‌افزار رسمی Eaton: برای بارگذاری فریم‌ور و برنامه کاربر (نرم‌افزارهای برنامه‌نویسی سری XV/XI).
2. ابزارهای برنامه‌ریزی حافظه (Programmers): برای دسترسی مستقیم به آی‌سی‌های فلش، EEPROM و Microcontrollerها در صورت خرابی فریم‌ور.
3. پروگرامرهای JTAG/ISP: برای عیب‌یابی و بازیابی میکروکنترلرهای قفل شده.

دستورالعمل‌های نگهداری پیشگیرانه برای افزایش طول عمر HMI Eaton

بهترین استراتژی برای تعمیر اچ ام آی ایتون HMI Eaton، جلوگیری از خرابی آن در وهله اول است. تکنسین‌ها باید بر نگهداری پیشگیرانه تمرکز کنند.

کنترل شرایط محیطی

• مدیریت حرارتی: اطمینان از عملکرد صحیح فن‌های تابلو و فیلترهای هوا. دمای داخل تابلو نباید از حد مجاز دمای عملیاتی HMI تجاوز کند.
• کنترل رطوبت و آلاینده‌ها: نصب دستگاه‌ها در تابلوهایی با درجه حفاظت IP مناسب (IP65 یا بالاتر) در محیط‌های مرطوب یا پر گرد و غبار. رطوبت می‌تواند باعث سولفاته شدن اتصالات و خرابی قطعات الکترونیکی شود.

مدیریت برق و ارتباطات

• استفاده از UPS صنعتی: اتصال HMI‌ها به یک منبع تغذیه بدون وقفه (UPS) یا رگولاتور ولتاژ صنعتی برای محافظت در برابر نوسانات و قطع ناگهانی برق.
• بررسی دوره‌ای خازن‌ها: در برنامه‌های نگهداری پیشگیرانه، خازن‌های برد تغذیه را با ESR متر مورد ارزیابی قرار دهید و خازن‌هایی که ESR آن‌ها افزایش یافته است را تعویض نمایید. (عمر مفید خازن‌های الکترولیتی محدود است).
• بررسی و تمیزکاری اتصالات: هر 6 تا 12 ماه، ترمینال‌های برق و اتصالات ارتباطی را از نظر خوردگی، شل شدگی یا زنگ‌زدگی بررسی و تمیز کنید.

پشتیبان‌گیری و به‌روزرسانی نرم‌افزار

• پشتیبان‌گیری منظم (Backup): به صورت دوره‌ای، از برنامه کاربر (پروژه HMI) و تنظیمات سیستم، در یک حافظه جداگانه (سرور، کارت حافظه) نسخه پشتیبان تهیه کنید.
• به‌روزرسانی فریم‌ور: فریم‌ور (Firmware) HMI را تنها در صورت نیاز و با نسخه رسمی منتشر شده توسط Eaton به‌روزرسانی کنید. از سازگاری فریم‌ور با سخت‌افزار دستگاه مطمئن شوید.

علل ریشه‌ای شکست قطعات (Root Cause Analysis)

درک اینکه چرا یک قطعه از کار افتاده است، کلید جلوگیری از تکرار خرابی است.

تأثیر دما و ارتعاش

• اثر دما: دمای بالا عمر مفید قطعات نیمه‌رسانا را به نصف کاهش می‌دهد (به‌عنوان مثال، هر 10 درجه افزایش دما عمر را 50% کاهش می‌دهد – قانون آرنیوس). این امر به‌طور خاص بر عمر خازن‌ها، آی‌سی‌های قدرت و نمایشگر تأثیر می‌گذارد.
• اثر ارتعاش: در محیط‌های با ارتعاش بالا، اتصالات لحیم‌کاری، به‌خصوص در قطعات سنگین مانند ترانسفورماتورها و رله‌ها، دچار ترک‌های ریز (Micro-cracks) می‌شوند. استفاده از سیلیکون‌های محافظ (Potting Compounds) برای تثبیت قطعات در برابر ارتعاش توصیه می‌شود.

نقص در طراحی یا کیفیت ساخت

برخی از خرابی‌ها ممکن است به دلیل نقاط ضعف ذاتی در طراحی دستگاه باشند، مانند:

• اندازه‌گیری ناکافی خازن‌ها (Under-sizing): استفاده از خازن‌های با ولتاژ یا ظرفیت پایین‌تر از حد بهینه در مدار تغذیه، که در برابر نوسانات یا حرارت محیط آسیب‌پذیر می‌شوند.
• مسیرهای PCB با جریان بالا: مسیریابی ناکافی در PCB برای بخش‌های جریان بالا که می‌تواند منجر به گرم شدن بیش از حد و سوختن مسیر (Trace) شود.

با تحلیل دقیق مدار و مقایسه با استانداردهای طراحی، تکنسین می‌تواند نه تنها قطعه معیوب را تعویض کند، بلکه در صورت لزوم، با استفاده از قطعات با کیفیت بالاتر یا اعمال اصلاحات کوچک (مانند افزودن هیت‌سینک)، مقاومت دستگاه را بهبود بخشد.
