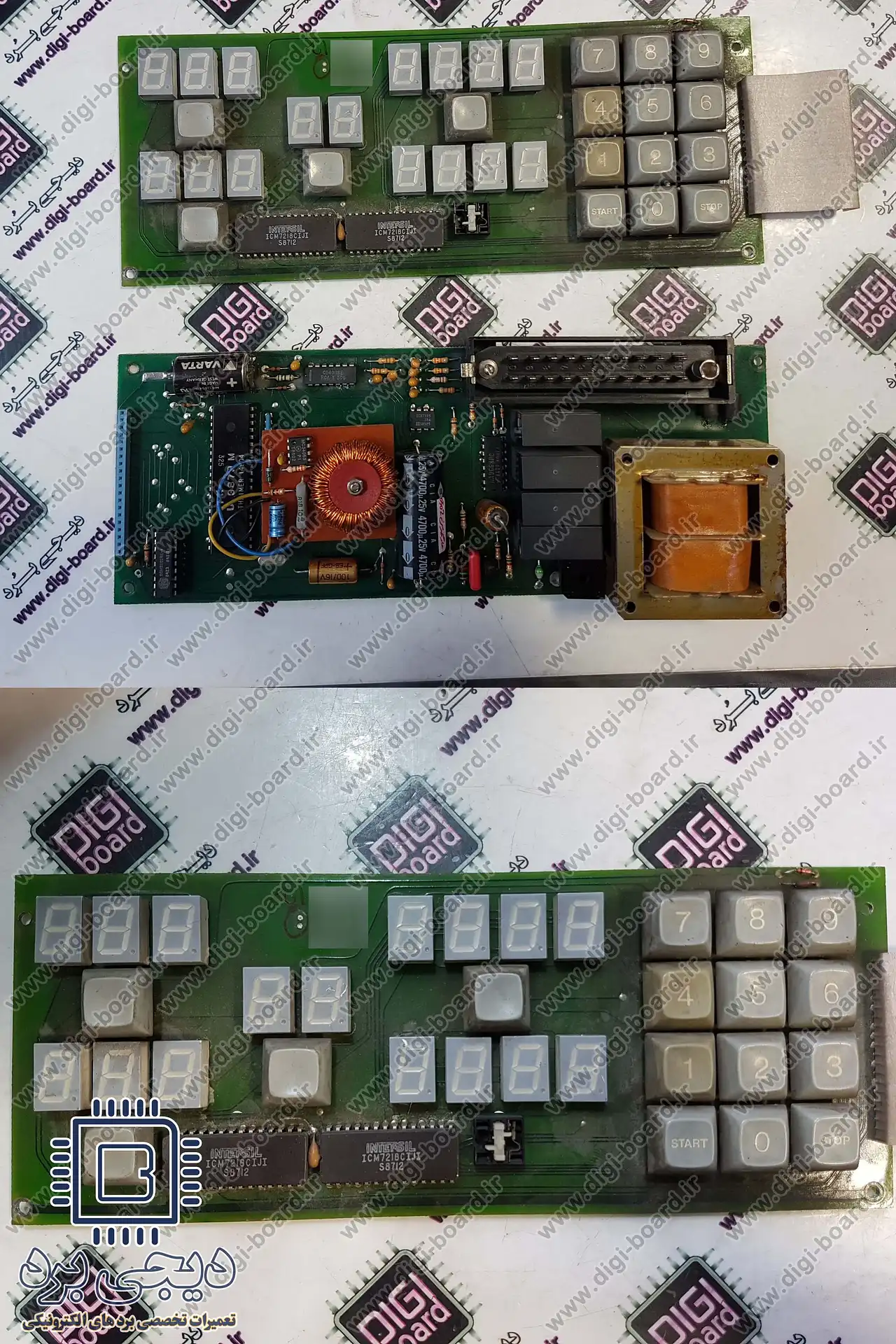

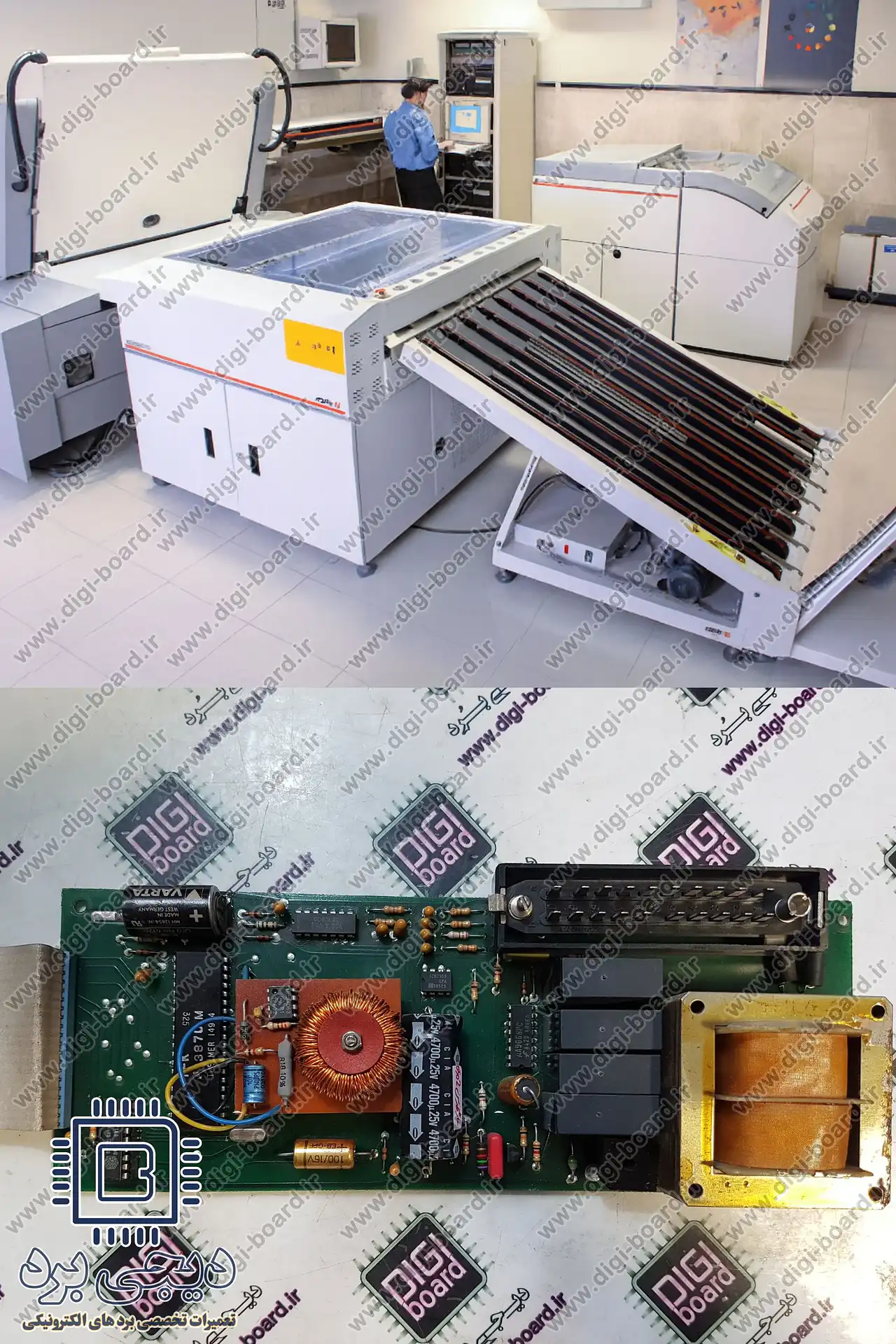

برد دستگاه لیتوگرافی یکی از حساسترین و پیچیدهترین بخشهای این تجهیزات دقیق صنعتی محسوب میشود. این برد مسئول کنترل حرکت محورها، همزمانسازی منابع نوری، مدیریت سیستم اپتیکی، پردازش سیگنالهای سنسورها و ارتباط با واحد کنترل مرکزی است. کوچکترین اختلال در عملکرد برد میتواند باعث افت دقت چاپ، توقف کامل دستگاه، ایجاد خطاهای نرمافزاری یا حتی آسیب به سایر ماژولهای مکانیکی و اپتیکی شود.
در این راهنمای فنی، بهصورت عمیق و عملی به بررسی ساختار برد دستگاه لیتوگرافی، علل ریشهای خرابیها، نشانههای معیوب شدن، مراحل دقیق عیبیابی و روند استاندارد تعمیر میپردازیم. این محتوا بهگونهای تدوین شده که تکنسینهای تعمیرات صنعتی بتوانند از آن بهعنوان یک مرجع کاربردی استفاده کنند. در برخی پروژههای صنعتی، تکنسینها برای تستهای پیشرفته یا بازسازی بخشهای حساس، از ظرفیت مراکز تخصصی مانند دیجی برد بهره میگیرند تا دقت و پایداری تعمیر تضمین شود.
برد دستگاه لیتوگرافی معمولاً ترکیبی از چندین زیرسیستم کنترلی و قدرت است که بهصورت همزمان و بسیار دقیق عمل میکنند. این برد نهتنها فرمانهای حرکتی را پردازش میکند، بلکه نقش کلیدی در حفظ دقت نانومتری، زمانبندی پالسهای نوری و پایش شرایط محیطی دارد.
کنترل سروو موتورهای محورها (X، Y، Z و گاهی θ)
مدیریت منبع نور (UV یا DUV) و زمانبندی تابش
پردازش سیگنالهای انکودر، اینترفرومتر و سنسورهای موقعیت
ارتباط با سیستم HMI و کنترلر مرکزی
اجرای الگوریتمهای حفاظتی و کالیبراسیون
پردازنده اصلی (MCU یا CPU صنعتی)
FPGA یا DSP برای پردازش سریع دادهها
درایورهای سروو و مدارهای تقویتکننده
رگولاتورها و منابع تغذیه سوئیچینگ چندسطحی
مدارهای ایزولاسیون و فیلتر نویز
رابطهای ارتباطی (EtherCAT، CAN، RS485 یا Ethernet صنعتی)
در بسیاری از دستگاههای پیشرفته، طراحی برد بهصورت چندلایه با امپدانس کنترلشده انجام میشود که تعمیر آن نیازمند دانش تخصصی و ابزار دقیق است؛ موضوعی که در پروژههای صنعتی، دیجی برد روی آن تمرکز عملی دارد.
شناخت علت اصلی خرابی، مهمترین گام برای انجام یک تعمیر پایدار و حرفهای است. تعویض قطعه بدون رفع عامل ریشهای، معمولاً منجر به تکرار خرابی میشود.
منابع تغذیه ناپایدار، افت ولتاژ لحظهای یا ریپل بالا میتوانند باعث آسیب به رگولاتورها، FPGA و آیسیهای حساس شوند.
وجود موتورهای پرقدرت، منابع سوئیچینگ و کابلکشی غیراستاندارد میتواند نویز شدیدی به مدارهای پردازشی وارد کند و عملکرد برد را مختل نماید.
کارکرد مداوم در دمای بالا باعث کاهش عمر خازنها، تغییر مشخصات مقاومتها و ترکهای میکروسکوپی در لحیم BGA میشود.
اتصال کوتاه در موتور یا افزایش جریان بار میتواند به درایورهای سروو و بخش قدرت برد آسیب بزند.
نفوذ رطوبت، بخارات شیمیایی یا گردوغبار باعث سولفاته شدن مسیرها و ناپایداری سیگنالها میشود.
تکنسینها معمولاً با مجموعهای از علائم مشخص مواجه میشوند که به خرابی برد اشاره دارد:
روشن نشدن یا ریست شدن مداوم دستگاه
توقف ناگهانی محورها یا حرکتهای ناهماهنگ
کاهش دقت چاپ یا جابهجایی الگو
خطاهای ارتباطی با کنترلر مرکزی
داغ شدن غیرعادی برد یا بوی سوختگی
عدم شناسایی سنسورها یا انکودرها
در چنین شرایطی، بررسی تخصصی برد پیش از آسیب به سایر بخشها ضروری است.
قطع کامل برق و دشارژ خازنها
بازبینی ظاهری برای تشخیص سوختگی، ترک PCB یا سولفاته شدن
بررسی کانکتورها و کابلهای ارتباطی
اندازهگیری ولتاژ ریلهای 3.3V، 5V، 12V و 24V
بررسی ریپل و نویز با اسیلوسکوپ
تست سلامت رگولاتورها و آیسیهای PWM
تست کلاک پردازنده و FPGA
بررسی سیگنالهای ریست و بوت
کنترل حافظههای Flash و RAM
تست ماسفتها و آیسیهای درایور سروو
بررسی مسیرهای جریان بالا و مقاومتهای شنت
تست ایزولاسیون بین بخش قدرت و کنترل
تست سیگنال انکودر و اینترفرومتر
بررسی فیلترهای ورودی و اپتوکوپلرها
کالیبراسیون سیگنالهای فیدبک
تعویض قطعات معیوب با نمونه همسطح صنعتی
ریبال یا ریفلو آیسیهای BGA در صورت نیاز
بازسازی مسیرهای آسیبدیده PCB
تست برد در شرایط کاری واقعی
بررسی پایداری حرارتی و نویز
اطمینان از دقت حرکتی و ارتباطات
در بسیاری از تعمیرات سطح بالا، استفاده از تجهیزات تست پیشرفته و شبیهسازهای صنعتی اهمیت بالایی دارد؛ موضوعی که برخی تکنسینها برای آن به سراغ زیرساختهای فنی دیجی برد میروند.
مولتیمتر صنعتی با دقت بالا
اسیلوسکوپ حداقل 100MHz
منبع تغذیه آزمایشگاهی ایزوله
هیتر و هویه هوای گرم حرفهای
دستگاه تست BGA و ریبال
میکروسکوپ تعمیرات الکترونیک
اسپری تمیزکننده و برس آنتیاستاتیک
در اغلب موارد بله. مگر در شرایطی که PCB دچار آسیب شدید لایهای شده باشد.
مشکلات منابع تغذیه، درایورهای حرکتی و لحیم BGA پردازندهها.
بله، کالیبراسیون محورها و سیستم نوری بخش جداییناپذیر تعمیر است.
بسته به نوع خرابی، از چند روز تا چند هفته متغیر است.
برد دستگاه لیتوگرافی تنها یکی از نمونههای پیچیده در دنیای تجهیزات صنعتی دقیق است. تعمیر این بردها نیازمند دانش الکترونیک پیشرفته، تجربه عملی و تجهیزات استاندارد است. دیجی برد با تکیه بر تیم فنی متخصص و زیرساختهای تست و بازسازی صنعتی، امکان تعمیر و احیای انواع بردهای دستگاههای لیتوگرافی، ماشینآلات CNC، تجهیزات نیمههادی و سیستمهای اتوماسیون پیشرفته را فراهم کرده است.
اگر در روند تعمیر با خطاهای پیچیده، نیاز به تستهای تخصصی، یا بازسازی بخشهای حساس مواجه شدهاید، همکاری با یک مرکز فنی مجهز میتواند ریسک خرابی مجدد را به حداقل برساند. برای دریافت مشاوره تخصصی یا ثبت درخواست تعمیر، میتوانید از خدمات دیجی برد استفاده کنید تا برد دستگاه لیتوگرافی شما با دقت، پایداری و استاندارد صنعتی بازسازی شود.
::
