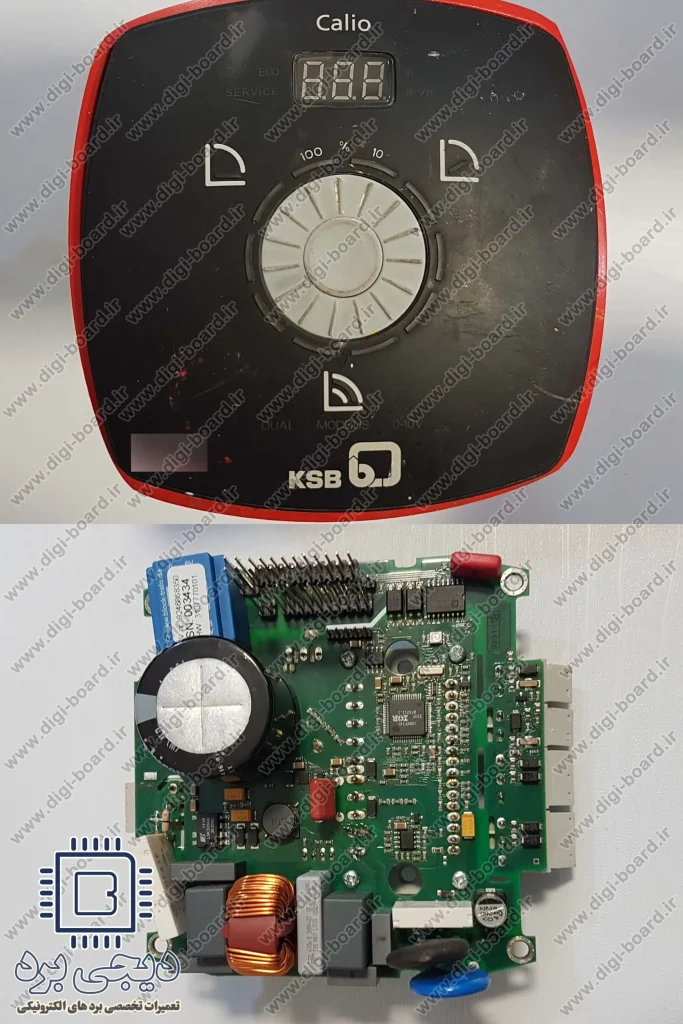

پمپهای سیرکولاتور سری تعمیر پمپ سیرکولاتور کیاسبی کالیو KSB CALIO از جمله تجهیزات پیشرفته در سیستمهای گرمایش، سرمایش و تهویه مطبوع هستند که با تکیه بر موتورهای EC، کنترل دور هوشمند و الکترونیک قدرت یکپارچه، راندمان بالایی ارائه میدهند. با وجود کیفیت ساخت مناسب، این پمپها نیز در شرایط کاری سخت، نوسانات برق یا نگهداری نامناسب دچار ایراد میشوند. هدف این راهنما ارائه یک دستورالعمل فنی و عملی برای تکنسینهاست تا عیبیابی و تعمیرات را بهصورت اصولی و پایدار انجام دهند.
در تجربههای میدانی، بسیاری از تکنسینها در مراحل تست الکترونیک قدرت یا تنظیمات کنترلی این سری با چالش مواجه میشوند. دسترسی به پشتیبانی فنی و تجهیزات کالیبراسیون دقیق، نقش مهمی در کاهش زمان توقف سیستم دارد؛ موضوعی که در پروژههای صنعتی معمولاً تعیینکننده است.

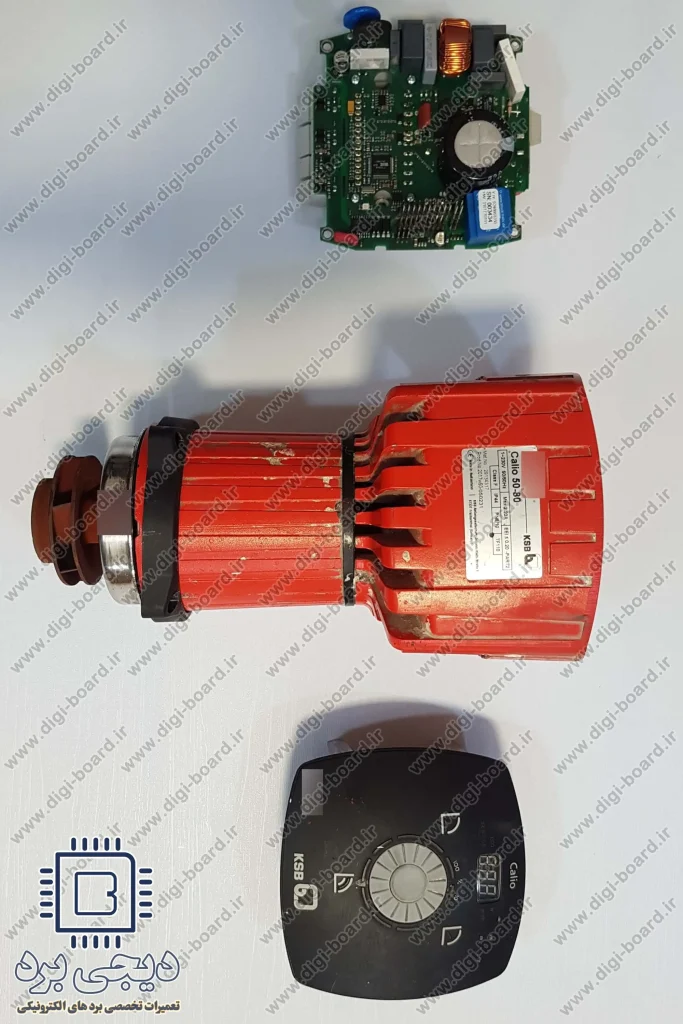

پمپهای CALIO از نوع سیرکولاتورهای خطی با موتور الکتریکی EC (Electronically Commutated) هستند. این موتورها با درایو الکترونیکی داخلی کار میکنند و امکان تنظیم پیوسته دور موتور را بر اساس دبی یا اختلاف فشار فراهم میسازند.
موتور EC با روتور مغناطیسی دائم

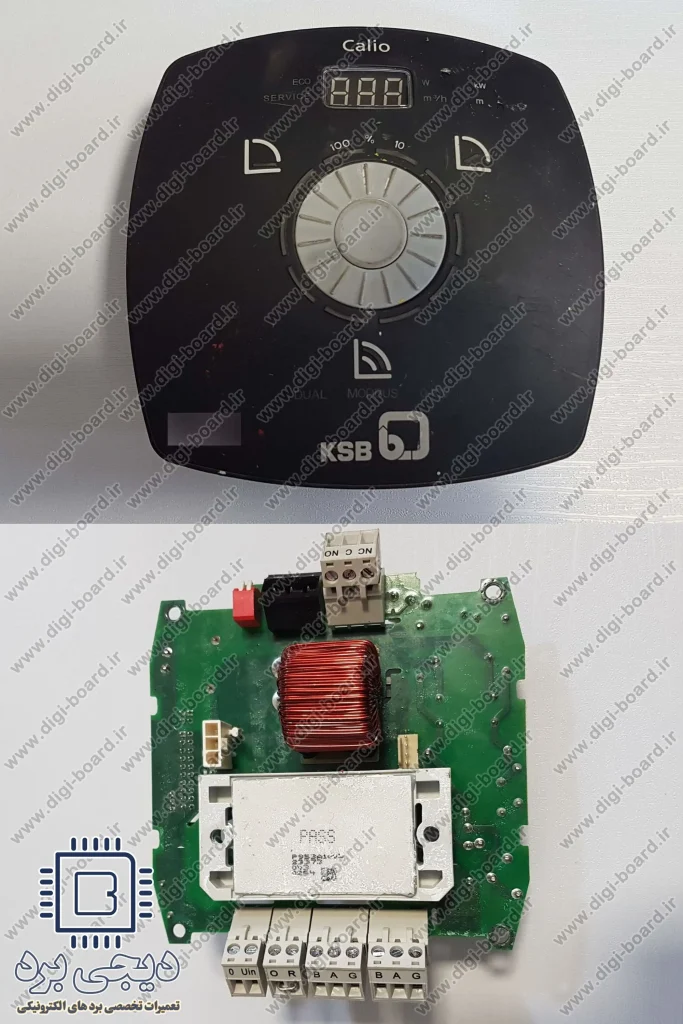

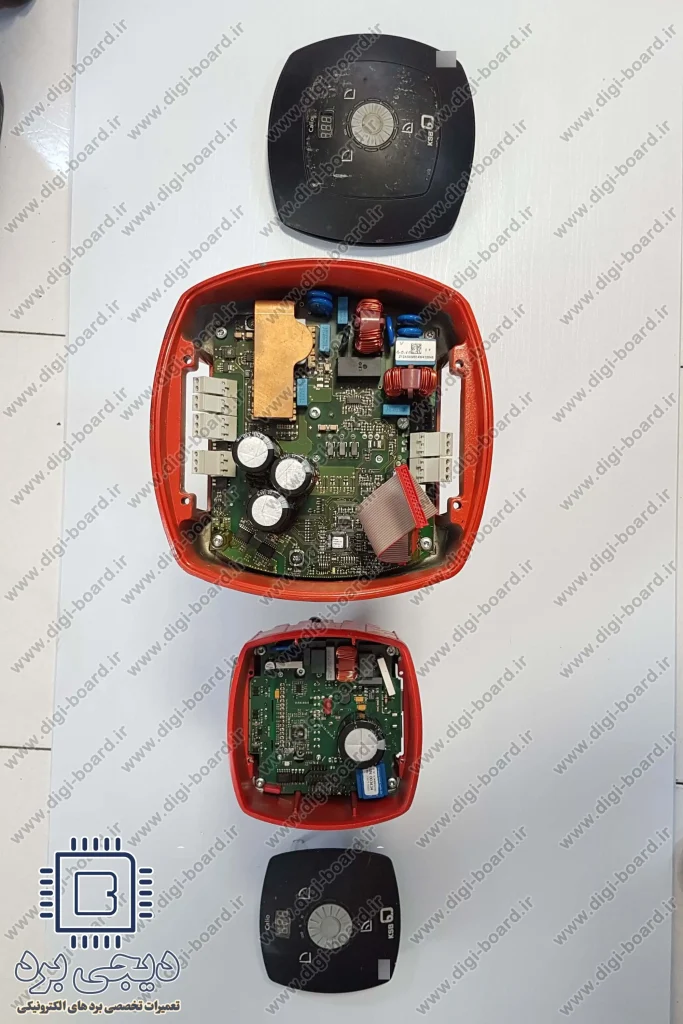

برد الکترونیک قدرت و کنترل (اینورتر داخلی)
سنسورهای فشار و دما
پروانه هیدرولیکی با طراحی کمنویز
شفت و یاتاقانهای روانکارشونده با سیال
بدنه چدنی یا استنلس متناسب با مدل
کنترلر داخلی با دریافت داده از سنسورها، سرعت موتور را بهگونهای تنظیم میکند که مصرف انرژی به حداقل برسد. هرگونه اختلال در این زنجیره کنترلی میتواند منجر به خطا، کاهش دبی یا توقف کامل پمپ شود.
شناخت علت اصلی خرابی، مهمترین گام برای تعمیر ماندگار است. تعویض قطعه بدون رفع علت ریشهای، اغلب به تکرار خرابی منجر میشود.
برد الکترونیکی پمپ به اضافهولتاژ و افت ناگهانی بسیار حساس است. آسیب دیدن ماژولهای قدرت یا خازنهای DC-Link در این شرایط شایع است.
وجود ذرات معلق، رسوب یا زنگزدگی در مدار باعث افزایش بار مکانیکی روی پروانه و موتور شده و جریان مصرفی را بالا میبرد.
انتخاب نادرست پمپ یا تنظیم اشتباه مد کنترلی باعث میشود پمپ دائماً در شرایط فشار یا دبی نامناسب کار کند که استهلاک الکترونیک و مکانیک را تسریع میکند.
دمای بالای محیط یا نبود گردش هوای کافی اطراف بدنه موتور، موجب فعال شدن حفاظت حرارتی یا خرابی تدریجی قطعات قدرت میشود.
در نصبهای غیر اصولی، رطوبت میتواند وارد محفظه الکترونیک شده و باعث سولفاته شدن مسیرها گردد.
روشن نشدن پمپ یا توقف ناگهانی
نمایش کد خطا روی پنل
نوسان شدید دبی یا فشار
افزایش صدای غیرعادی یا لرزش
داغ شدن بیش از حد بدنه موتور
مصرف جریان بالاتر از مقدار نامی
در صورت مشاهده این علائم، توصیه میشود پیش از ادامه بهرهبرداری، پمپ بهصورت کامل بررسی شود. در پروژههای بزرگ، برخی تکنسینها از خدمات مراکز تخصصی مانند دیجی برد برای تست دقیق برد و موتور استفاده میکنند تا ریسک خرابی مجدد کاهش یابد.
اطمینان از باز بودن شیرها
بررسی جهت صحیح نصب پمپ
کنترل نبود هوا در مدار
بررسی تمیزی فیلتر یا استرینر
بسیاری از خطاها ریشه در مشکلات ساده هیدرولیکی دارند.
اندازهگیری ولتاژ تغذیه
بررسی اتصال زمین
تست فیوزها و مسیر ورودی
کنترل عملکرد محافظ اضافهولتاژ
ولتاژ نامناسب میتواند باعث خطاهای متناوب یا سوختن قطعات شود.
بررسی ظاهری برای آثار سوختگی یا تغییر رنگ
تست خازنهای لینک DC از نظر ظرفیت و ESR
بررسی ماژولهای قدرت و درایور گیت
کنترل ولتاژهای تغذیه بخش کنترل
این بخش نیازمند ابزار دقیق است و در بسیاری از موارد، تست در شرایط بار شبیهسازیشده انجام میشود.
چرخاندن دستی روتور برای اطمینان از روانی
بررسی یاتاقانها و شفت
کنترل پروانه از نظر شکستگی یا رسوب
هرگونه گیر مکانیکی میتواند جریان موتور را افزایش داده و برد را وارد حالت حفاظتی کند.
بررسی سنسور فشار و دما
کنترل صحت سیگنالها در برد کنترل
مقایسه مقادیر با دادههای مرجع سازنده
خرابی سنسور، اطلاعات نادرست به کنترلر داده و عملکرد پمپ را مختل میکند.
پس از تعمیر، تنظیم مد کاری مناسب (Δp ثابت، Δp متغیر یا کنترل سرعت) ضروری است. همچنین تست پمپ در شرایط واقعی سیستم توصیه میشود.
مولتیمتر True RMS
اسیلوسکوپ برای بررسی سیگنالهای کنترلی
منبع تغذیه آزمایشگاهی
دستگاه تست خازن و ESR
ابزار باز و بست مکانیکی دقیق
تجهیزات شستوشوی قطعات و سیال
در تعمیرات حرفهای، وجود تجهیزات تست بار و شبیهساز شرایط کاری اهمیت ویژهای دارد؛ امکاناتی که معمولاً در مراکز تخصصی مانند دیجی برد فراهم است.
در اکثر موارد بله. مگر اینکه آسیب فیزیکی شدید یا سوختگی گسترده مسیرها وجود داشته باشد.
آسیب دیدن خازنهای DC-Link و ماژولهای قدرت بهدلیل نوسانات برق.
بله، انتخاب مد کنترلی صحیح و تست در شرایط واقعی سیستم ضروری است.
در صورت آسیب جدی به بدنه هیدرولیکی یا هزینه بالای تعمیر نسبت به ارزش پمپ.
پمپهای سیرکولاتور KSB CALIO بهدلیل ترکیب الکترونیک قدرت و مکانیک دقیق، نیازمند رویکردی تخصصی در تعمیر هستند. اجرای صحیح مراحل عیبیابی، استفاده از قطعات استاندارد و تست نهایی تحت بار، تضمینکننده عملکرد پایدار پس از تعمیر خواهد بود.
