اموزش تعمیرات سخت افزار کامپیوتر خودرو یعنی واحد کنترل الکترونیکی (ECU)، که به حق، لقب “مغز متفکر خودرو” را یدک میکشد، فراتر از یک قطعه الکترونیکی ساده است؛ این واحد وظیفه مدیریت لحظهای و هماهنگی تمامی عملکردهای کلیدی پیشرانه و سیستمهای جانبی را بر عهده دارد. از تنظیم دقیق پاشش سوخت و زمانبندی جرقهزنی گرفته تا کنترل دریچه گاز برقی و سیستمهای آلایندگی، همگی تحت فرمان سختافزار ایسیو هستند. در نتیجه، خرابیهای سختافزاری در این واحد حساس، مستقیماً به اختلال کامل عملکرد خودرو منجر میشوند.
تعمیر تخصصی ایسیو، یک فرآیند پیچیده و بسیار دقیق است که نیازمند ترکیبی از دانش عمیق الکترونیک، مهندسی معکوس و شناخت سیستمهای خودرویی است. این مقاله، به عنوان یک راهنمای جامع و فنی، یک روش استاندارد هشت مرحلهای را برای انجام تعمیرات سختافزاری ایسیو ارائه میدهد.
مبانی درک سختافزار ایسیو: از معماری داخلی تا شناسایی عیوب
قبل از شروع هرگونه اقدام تعمیراتی، درک اجزای اصلی و نحوه عملکرد آنها ضروری است. تعمیرکاران موفق کسانی هستند که میتوانند خرابی را در سطح قطعه و مدار تشخیص دهند، نه فقط در سطح عملکردی.
ساختار داخلی ایسیو و قطعات کلیدی (آناتومی مغز خودرو)
ساختار هر ایسیو، صرف نظر از برند سازنده، بر اساس یک معماری مشترک بنا شده است:
- پردازنده (Microcontroller/CPU): قلب تپنده ECU است. وظیفه اصلی آن اجرای سیستمعامل (firmware) و محاسبات پیچیده براساس دادههای ورودی از سنسورها است. خرابی پردازنده (اغلب به دلیل شوک ولتاژ یا حرارت بیش از حد) معمولاً منجر به عدم ارتباط کامل با دستگاه دیاگ میشود.
- حافظهها (Memory Chips):
- Flash Memory: محل ذخیره برنامه اصلی ایسیو و جداول کالیبراسیون (نقشه سوخت و جرقه). این بخش اغلب برای ریمپ یا آپدیتهای نرمافزاری هدف قرار میگیرد.
- EEPROM: حافظه غیرفرار برای ذخیره دادههای متغیر حیاتی، از جمله کد سوئیچ (ایموبلایزر)، مسافت پیموده شده و کدهای خطا.
- RAM: حافظه موقت برای اجرای سریع برنامهها و ذخیره دادههای لحظهای.
- درایورها و رگولاتورها (Drivers & Regulators): این بخشها مسئول تأمین تغذیه پایدار برای CPU (معمولاً ۵ ولت) و تقویت سیگنالهای ضعیف خروجی پردازنده برای کنترل عملگرهای قدرتمند هستند. درایورهای خروجی که مستقیماً انژکتورها، کویلها و فنها را کنترل میکنند، شایعترین نقاط ضعف سختافزاری به شمار میروند، زیرا دائماً در معرض نوسانات القایی و اتصال کوتاه هستند.
- بافرها و فیلترهای ورودی: مدارهایی که سیگنالهای سنسورها را قبل از رسیدن به پردازنده، از نویز پاک کرده و محافظت میکنند.
علائم رایج و اصلی خرابی سختافزاری ایسیو
تشخیص دقیق منبع مشکل، اولین مرحله در تعمیر است. متخصص باید تفاوت بین عیب سنسور، سیمکشی، و خود سختافزار ایسیو را بداند.
- نقص کامل سیستم (No Communication): مهمترین نشانه خرابی سختافزاری ایسیو، ناتوانی در برقراری ارتباط با دستگاه دیاگ است، حتی پس از اطمینان از سلامت کابلها و منبع تغذیه.
- عملکرد ناقص و متناوب عملگرها: به عنوان مثال، فقط یک یا چند سیلندر کار نمیکنند (بدون ایراد در کویل یا انژکتور). این عیب به شدت نشاندهنده خرابی مستقیم درایور خروجی آن کانال خاص است.
- اختلالات برقی ناگهانی: بوی سوختگی از ایسیو، دود کردن، یا ذوب شدن سوکتها، نشانههای واضح یک اتصال کوتاه شدید داخلی یا خرابی قطعات قدرت هستند.
- کدهای خطای پایدار: ثبت کدهای خطایی که پس از پاک شدن و رفع عیب احتمالی سنسور، همچنان بهطور مداوم باز میگردند (مثلاً خطای داخلی در مدار تغذیه سنسورها).
روش هشت مرحلهای اموزش تعمیرات سخت افزار کامپیوتر خودرو (بدنه اصلی)
فرآیند تعمیر سختافزاری ECU باید کاملاً منظم، مرحله به مرحله و بر اساس پروتکلهای فنی باشد تا از آسیب بیشتر جلوگیری شود.
مرحله ۱: عیبیابی اولیه جامع و تست ارتباط
قبل از باز کردن، باید با تجهیزات خارجی مشکل را اثبات کرد:
- بررسی تغذیه و بدنه: با استفاده از مولتیمتر، سلامت اتصالات برق اصلی، سوئیچ و بدنه (منفی) در سوکتهای ایسیو بررسی شود. بسیاری از خرابیها، ناشی از مشکلات ساده سیمکشی خودرو هستند.
- تست دیاگ پیشرفته: استفاده از دیاگ خودرو برای خواندن کدهای خطا و بررسی پارامترهای لحظهای (Live Data). اگر ارتباط برقرار نشد، باید با بررسی پایههای ارتباطی CAN Bus یا K-Line از سلامت سختافزار ورودی/خروجی مطمئن شد.
مرحله ۲: جداسازی با رعایت اصول آنتیاستاتیک (ESD)
حساسیت قطعات الکترونیکی مدرن به الکتریسیته ساکن (ESD) بسیار بالاست.
- محیط کار استاندارد: کار باید روی میز ضد الکتریسیته ساکن و با استفاده از مچبند یا پد آنتیاستاتیک انجام شود. الکتریسیته ساکن، میتواند به پردازنده (گرانترین قطعه) آسیب دائمی و نامرئی وارد کند.
- باز کردن محفظه: با توجه به نوع ایسیو (مثلاً بوش که معمولاً چسب سخت و رزین دارد و نیاز به حرارت کنترلشده برای باز شدن دارد)، محفظه باید با دقت باز شود تا به برد داخلی آسیبی نرسد.
مرحله ۳: بازرسی بصری دقیق و شناسایی نقاط آسیب حرارتی
چشمان تیزبین، بهترین ابزار تعمیرکار است.
- بررسی ظاهری PCB: به دنبال آثار واضح سوختگی، ترکهای مویی روی مسیرهای مسی، اکسیداسیون (زنگزدگی) ناشی از رطوبت، یا متورم شدن خازنهای الکترولیتی باشید.
- تمرکز بر درایورها: تراشههای درایور خروجی (مانند درایور انژکتور یا کویل) را از نظر تغییر رنگ، شکستگی یا جدا شدن پایهها بررسی کنید.
مرحله ۴: اندازهگیری و تست قطعات حیاتی با ابزارهای تخصصی
این مرحله نیازمند تجهیزات پیشرفته است:

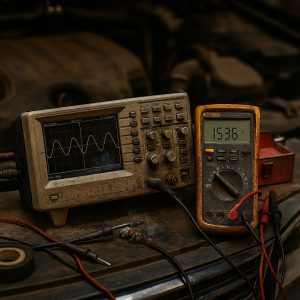

- تست پایداری مدار تغذیه: با استفاده از اسیلوسکوپ، ولتاژهای خروجی رگولاتورها (مانند ۵ ولت) در حین کار (اگر ایسیو روشن میشود) بررسی شوند تا از نویز یا ناپایداریهای ولتاژی جلوگیری شود.
- تست دیود (Diode Test): استفاده از مولتیمتر در حالت تست دیود برای اندازهگیری مقاومت داخلی قطعات نیمههادی (درایورها، ترانزیستورها) در برابر زمین. مقاومت صفر یا بینهایت در یک پایه، معمولاً نشاندهنده اتصال کوتاه یا باز شدن قطعه است.
مرحله ۵: تحلیل مدار با نقشههای شماتیک و دیتاشیت (مهندسی معکوس)
برای تعمیرات سطح بالا، تکیه بر تجربه صرف کافی نیست.
- استفاده از نقشههای شماتیک ایسیو: ردیابی مسیرهای آسیبدیده با کمک نقشه شماتیک برای تأیید اینکه خرابی یک قطعه، باعث آسیب به یک قطعه دیگر نشده باشد. این کار از تعویض بیمورد قطعات سالم جلوگیری میکند.
- تأیید مشخصات قطعه (Datasheet): پس از شناسایی قطعه معیوب (مانند یک آیسی درایور خاص)، باید دیتاشیت آن بررسی شود تا قطعه جایگزین دقیقاً همان مشخصات فنی (جریان، ولتاژ و سرعت سوییچینگ) را داشته باشد.
برای کسب اطلاعات بیشتر در مورد تعمیرات به صفحه اصلی دیجی برد مراجعه فرمایید.
مرحله ۶: تعویض قطعات آسیب دیده با دقت بالا
این مرحله نیازمند مهارت بالای لحیمکاری است:
- ابزارهای حرفهای (هیتر و هویه): استفاده از هیتر (Hot Air Station) با نازل و دمای مناسب برای تعویض قطعات SMD، به خصوص در ایسیوهای چند لایه و پر تراکم. برای قطعات بزرگتر، هویههای با توان بالا ضروری است.
- تکنیک لحیمکاری: استفاده از فلاکس مرغوب و رعایت پروتکل حرارتی برای جلوگیری از آسیب حرارتی به برد و جلوگیری از پدیده “لحیمکاری سرد” که در اثر لرزش خودرو دوباره منجر به خرابی میشود.
- پاکسازی نهایی: پس از تعویض قطعه، محل تعمیر باید با حلال مناسب (مانند ایزوپروپیل الکل) کاملاً تمیز شود تا بقایای فلاکس باعث نشتی جریان نشود.
مرحله ۷: پروگرام و کالیبراسیون نرمافزاری پس از تعمیر
تعمیر سختافزاری موفق باید با کالیبراسیون نرمافزاری تکمیل شود.
- پروگرام اولیه و تست میز کار: پس از تعمیر، ایسیو باید روی میز کار (bench tester) با استفاده از پروگرامر ایسیو تست شود تا ارتباط کامل با حافظهها و پردازنده تأیید شود.
- بارگذاری مجدد نرمافزار (در صورت نیاز): اگر حافظه فلش یا پردازنده تعویض شده باشد، یا اگر شک به خرابی نرمافزاری هم وجود داشته باشد، فایل اصلی برنامه باید مجدداً بارگذاری شود. توجه به کدینگ ایموبلایزر در این مرحله ضروری است.
مرحله ۸: تست عملکردی نهایی و تحویل به مشتری
آزمایش نهایی تضمینکننده کیفیت تعمیر است:
- تست در خودرو (On-Vehicle Test): نصب مجدد ایسیو و تست دقیق تمامی عملکردهای خودرو در شرایط مختلف (دور موتور، دما و بار).
- بررسی نهایی با دیاگ: بررسی مجدد کدهای خطا، بررسی پارامترهای لحظهای (Live Data) برای اطمینان از صحت خوانش سنسورها و عملکرد عملگرها. پارامترهایی مانند زمان پاشش و زاویه آوانس جرقه باید در محدوده استاندارد باشند.
نکات تخصصی و مقایسهای: معماریهای بوش، زیمنس و ساژم/والئو
تفاوتهای ساختاری بین برندهای اصلی ایسیو، نیازمند رویکردهای تعمیراتی متفاوتی است. تکنسین باید از این تفاوتها آگاه باشد.
جدول مقایسه تفاوتهای کلیدی تعمیر سختافزاری ایسیوهای رایج
| ویژگی مقایسهای |
ایسیو بوش (Bosch) |
ایسیو زیمنس (Siemens) |
ایسیو ساژم/والئو (Sagem/Valeo) |
| پیچیدگی طراحی مدار |
بسیار بالا (اغلب دارای بردهای چند لایه) |
متوسط تا بالا، طراحی مدولار |
نسبتاً سادهتر، قطعات بزرگتر |
| محافظت سختافزاری |
قویترین سطح محافظت در برابر نوسانات (Overvoltage Protection) |
خوب، استفاده از دیودهای زنر و واریستورها |
ضعیفتر، حساسیت بالا به نوسانات و شوکهای برقی |
| رایجترین خرابی سختافزاری |
خرابی درایورهای کویل و انژکتور، نقص در مدار سنسور اکسیژن (Lambda) |
مشکلات در مدار تغذیه و پروگرام، آسیبپذیری قطعات حافظه |
خرابی مدار تغذیه اصلی و درایورهای داخلی، آسیبپذیری در برابر رطوبت |
| باز کردن و آببندی |
استفاده از چسب و رزین سخت، نیاز به ابزار و حرارت تخصصی |
چسب نرمتر، باز شدن نسبتاً آسانتر |
محفظه اغلب آلومینیومی، آببندی با واشر یا چسبهای سادهتر |
| نکته کلیدی تعمیر |
دقت بالا در تعویض قطعات BGA و QFN (پایههای کوچک و زیرین) |
تمرکز بر ارتباط CAN و K-Line، نیاز به پروگرامر قوی |
بررسی دقیق رگولاتورهای ولتاژ، معمولاً تعمیر سریعتر در صورت خرابی درایور ساده |
اشتباهات رایج در تعمیر سختافزاری که متخصصان باید از آنها پرهیز کنند
حتی یک اشتباه کوچک میتواند زحمات یک تعمیرکار را به باد دهد:
- عدم جبران حرارت (Heat Sink): هنگام لحیمکاری قطعات بزرگ و حساس (مانند ترانزیستورهای قدرت)، عدم استفاده از انبرکها یا ابزارهای جاذب حرارت باعث میشود حرارت به سایر قطعات یا مسیرهای PCB منتقل شده و آنها را معیوب کند.
- استفاده از قطعات فیک یا نامرغوب: استفاده از درایورها یا تراشههایی با کیفیت پایین (که ممکن است ارزانتر باشند) باعث بازگشت سریع خرابی و کاهش اعتبار تعمیرکار میشود. دیتاشیت قطعات اصلی را همیشه معیار قرار دهید.
- تست اتصال کوتاه با سیمکشی خودرو: تست یا “شوک” دادن به مدار با اتصال مستقیم به باتری یا ایجاد اتصال کوتاه میتواند آسیبهای ثانویه و گستردهای را به پردازنده وارد کند.
- نادیده گرفتن سیمکشی داخلی ایسیو (Bonding Wires): برخی ایسیوها سیمکشیهای ظریفی برای اتصال طبقات برد دارند. آسیب به این سیمها حین باز کردن یا تعویض قطعه، عملکرد کل سیستم را مختل میکند.
نگهداری و پیشگیری: افزایش عمر مفید سختافزار ایسیو (برای عموم)
تعمیر ایسیو اغلب هزینه بالایی دارد. بنابراین، نگهداری صحیح، بهترین راه پیشگیری از خرابیهای سختافزاری است. مالکان خودرو با رعایت چند نکته کلیدی میتوانند ریسک آسیب به ECU را به حداقل برسانند.
نکات مهم برای مالکان خودرو جهت جلوگیری از خرابی
- اهمیت سلامت باتری و دینام: نوسانات الکتریکی شدید ناشی از خرابی دینام (به ویژه اضافه شارژ) یا قطع ناگهانی جریان (هنگام تعویض باتری در حالت روشن بودن خودرو) قاتل اصلی سختافزار ایسیو هستند. سیستم شارژ خودرو باید همواره تحت کنترل باشد.
- احتیاط در هنگام شستشوی موتور: رطوبت و نفوذ آب به داخل سوکتها یا محفظه ایسیو میتواند باعث اکسیداسیون و اتصالی داخلی شود. عایقبندی و حفاظت کامل ایسیو و سوکتها هنگام شستشو ضروری است.
- خودداری از دستکاریهای غیرمجاز: نصب تجهیزات جانبی غیر استاندارد، دستکاری در سیمکشی یا استفاده از قطعات یدکی تقلبی که ممکن است جریان یا مقاومت نامناسبی داشته باشند، میتواند به درایورهای ایسیو آسیب جدی وارد کند.
- جلوگیری از گرمای بیش از حد: مطمئن شوید که فنهای خنککننده موتور به درستی کار میکنند. قرار گرفتن ایسیو در معرض گرمای بسیار بالا (مانند نزدیک اگزوز یا موتورهای بیش از حد داغ) میتواند به قطعات نیمههادی آسیب بزند.
فرآیند هشت مرحلهای تعمیر سختافزاری ECU که در این مقاله تشریح شد، یک نقشه راه کامل و استاندارد را از تشخیص اولیه با دیاگ تا تست نهایی، فراهم میکند. در حالی که تفاوتهای ساختاری ایسیوهای بوش، زیمنس و ساژم/والئو نکات کلیدی را برای رویکردهای تعمیراتی گوناگون هم مشخص شده اند.
با توجه به پیچیدگی بالا، نیاز به ابزارهای تخصصی و حساسیت قطعات (مانند پردازنده و درایورها)، هرگونه اقدام غیرحرفهای میتواند به جای رفع عیب، باعث خرابیهای زنجیرهای و غیرقابل جبران شود.
بنابراین، توصیه اکید ما به مالکان خودرو این است که برای هرگونه مشکل مربوط به ایسیو، تنها به تکنسینهای مجرب، دارای دانش الکترونیک و تجهیزات بهروز مراجعه نمایند. این اقدام، تضمینکننده ایمنی، عملکرد صحیح و طول عمر خودروی شما خواهد بود.
