درایوهای دانفوس در خطوط تولید، پمپ‌ها، فن‌ها، کمپرسورها و انواع ماشین‌آلات صنعتی برای کنترل دقیق سرعت، گشتاور و عملکرد موتورهای الکتریکی استفاده میشوند. خرابی این تجهیزات میتواند باعث توقف ناگهانی دستگاه، کاهش راندمان، اختلال در فرایند تولید و افزایش هزینه‌های عملیاتی شود. در بسیاری از موارد، تعمیر تخصصی درایو دانفوس نسبت به خرید دستگاه جدید اقتصادی‌تر است؛ به شرطی که مدار قدرت، برد کنترل، منبع تغذیه، تنظیمات، موتور و تجهیزات جانبی متصل به درایو به‌صورت دقیق عیب‌یابی و آزمایش شوند.
درایو دانفوس چیست و چه کاربردی دارد؟

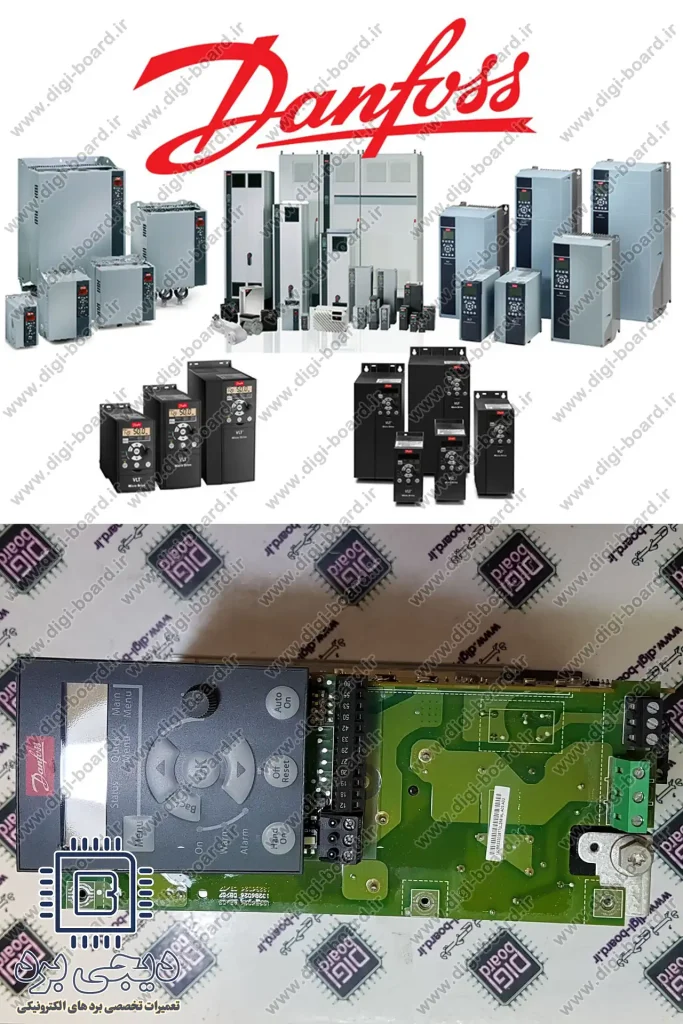

درایو دانفوس یا اینورتر Danfoss تجهیزی الکترونیکی برای کنترل عملکرد موتورهای الکتریکی است. این دستگاه با تغییر کنترل‌شده فرکانس و ولتاژ خروجی، امکان تنظیم سرعت، شتاب‌گیری، کاهش سرعت و در برخی کاربردها کنترل گشتاور موتور را فراهم میکند.
- پمپ‌های آب و سیستم‌های بوسترپمپ
- فن‌ها و تجهیزات تهویه صنعتی
- نوار نقاله و خطوط انتقال
- کمپرسورها و سیستم‌های سرمایشی
- میکسرها، آسیاب‌ها و سانتریفیوژها
- تجهیزات نفت، گاز و پتروشیمی
- ماشین‌آلات بسته‌بندی و تولیدی
- سیستم‌های اتوماسیون صنعتی

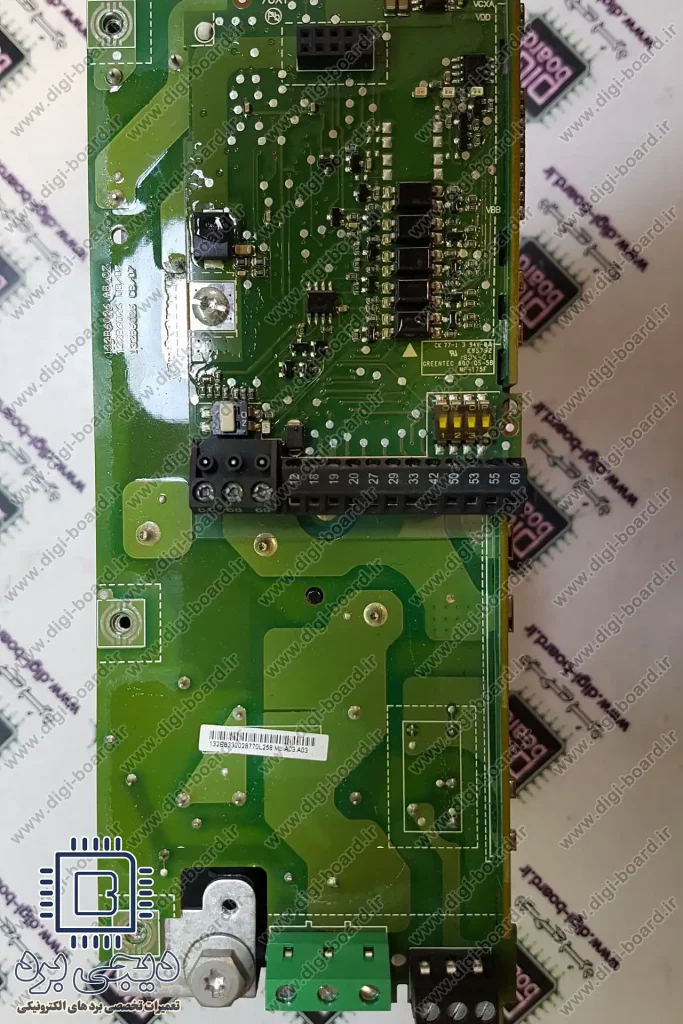

در ساختار یک درایو معمولاً بخش‌هایی مانند مدار ورودی، یکسوساز، خازن‌های باس DC، مدار پیششارژ، ماژول قدرت، برد کنترل، تغذیه سوئیچینگ و مدارهای اندازهگیری وجود دارند. خرابی هرکدام از این قسمت‌ها میتواند عملکرد اینورتر را مختل کند.
برای آشنایی با خدمات تخصصی عیب‌یابی، تعمیر و بازسازی انواع تجهیزات الکترونیکی و ماشین‌آلات، صفحه تعمیرات صنعتی دیجی‌برد را مشاهده کنید و از راهکارهای حرفه‌ای کارشناسان این مجموعه بهره‌مند شوید.
چرا خرابی درایوهای دانفوس مهم است؟
خرابی درایو فقط به خاموش‌شدن موتور محدود نمی‌شود. ادامه کار با اینورتر معیوب یا ریست‌کردن مکرر خطاها میتواند میزان آسیب را افزایش دهد و تجهیزات دیگر را نیز با مشکل مواجه کند.
توقف خط تولید: از کار افتادن درایو ممکن است پمپ، فن، نوار نقاله یا دستگاه اصلی را متوقف کند.
آسیب‌دیدن موتور: خروجی نامتعادل، تنظیمات نادرست یا اختلال مدار قدرت ممکن است موجب افزایش دما و فشار الکتریکی روی موتور شود.
افزایش هزینه تعمیرات: روشن‌کردن مکرر یک درایو معیوب میتواند خرابی محدود اولیه را به ماژول قدرت، برد درایور یا مدار تغذیه گسترش دهد.
اختلال در فرایند صنعتی: نوسان سرعت یا توقف ناگهانی موتور میتواند کیفیت تولید و هماهنگی بخشهای مختلف خط را تحت‌تأثیر قرار دهد.
از بین رفتن تنظیمات: خرابی برد کنترل یا حافظه ممکن است پارامترهای دستگاه، تنظیمات موتور و پیکربندی ارتباطی را مختل کند.
ایجاد خطاهای متناوب: برخی ایرادها تنها در شرایط بار، افزایش دما یا پس از چند ساعت کار ظاهر میشوند و تشخیص آن‌ها به آزمون تخصصی نیاز دارد.
کاهش ایمنی تجهیزات: خرابی در مدارهای حفاظتی یا نادیده‌گرفتن خطاهای اضافه‌جریان و اضافه‌ولتاژ میتواند برای دستگاه و اپراتور خطرآفرین باشد.
بنابراین، مشاهده خطاهای تکرارشونده، نوسان دور موتور، خاموشی ناگهانی یا بوی سوختگی باید جدی گرفته شود. بررسی به‌موقع، احتمال گسترش خرابی و افزایش هزینه تعمیر را کاهش میدهد.
علائم خرابی درایوهای دانفوس
علائم خرابی درایو Danfoss با توجه به مدل دستگاه، شرایط کاری و بخش آسیبدیده متفاوت است. بااین‌حال، سه نشانه زیر در تعداد زیادی از درایوهای معیوب مشاهده میشوند.
۱. روشن‌نشدن درایو یا خاموش‌بودن نمایشگر
اگر نمایشگر درایو روشن نمی‌شود، ابتدا باید برق ورودی، فیوزها، ترمینال‌ها و کیفیت اتصالات بررسی شوند. سالم‌بودن برق ورودی و خاموش‌ماندن صفحه میتواند نشانه خرابی تغذیه سوئیچینگ، مدار پیششارژ، یکسوساز یا بخش داخلی برد باشد.
اندازه‌گیری‌های داخلی درایو باید پس از رعایت کامل اصول ایمنی انجام شود؛ زیرا خازن‌های باس DC حتی پس از قطع برق نیز ممکن است ولتاژ خطرناکی در خود نگه دارند.
برای آشنایی با خدمات تخصصی عیب‌یابی، تعمیر و بازسازی کنترل‌گرهای صنعتی، صفحه تعمیر انواع پی‌ال‌سی PLC دیجی‌برد را مشاهده کنید و از راهکارهای حرفه‌ای کارشناسان این مجموعه بهره‌مند شوید.
۲. نمایش خطا و توقف مکرر موتور
توقف درایو همراه با خطاهایی مانند اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، افزایش دما یا خطای فاز همیشه به معنای خرابی خود دستگاه نیست. گیر مکانیکی، بار نامناسب، کابل آسیبدیده یا موتور معیوب نیز میتواند چنین خطاهایی ایجاد کند.
در زمان عیب‌یابی باید موارد زیر بررسی شوند:
- وضعیت موتور و کابل خروجی
- مقدار جریان در شرایط مختلف
- سلامت فن و مسیر تهویه
- ولتاژ ورودی و باس DC
- پارامترهای موتور و شتاب
- شرایط بار مکانیکی دستگاه
اگر خطا بدون اتصال موتور یا در شرایط عادی تکرار شود، احتمال خرابی حسگرهای جریان، مدار قدرت، برد درایور یا بخش کنترل افزایش می‌یابد.
۳. نوسان دور، صدای غیرعادی یا عملکرد نامنظم
نوسان سرعت موتور، لرزش، صدای غیرعادی یا عملکرد مقطعی میتواند از تنظیمات اشتباه، اتصالات ضعیف، اختلال فرمان ورودی یا خرابی بخشهای داخلی درایو ناشی شود. این علائم گاهی فقط پس از گرم‌شدن دستگاه ظاهر میشوند.
دلایل احتمالی این وضعیت شامل موارد زیر هستند:
- اتصال ضعیف ترمینال‌ها
- ناپایداری سیگنال مرجع سرعت
- خرابی پتانسیومتر یا ورودی آنالوگ
- فرسودگی خازن‌های باس DC
- ایراد در مدار اندازهگیری جریان
- افزایش دمای ماژول قدرت
برای تشخیص دقیق، عملکرد درایو باید در حالت بدون بار و زیر بار بررسی شود. آزمایش خروجی، سیگنال‌های فرمان و شرایط موتور از تعویض غیرضروری قطعات جلوگیری میکند.
روشن‌نشدن نمایشگر، نمایش مداوم خطا و نوسان عملکرد موتور، سه نشانه مهم خرابی درایوهای دانفوس هستند. بااین‌حال، تشخیص نهایی باید پس از بررسی برق ورودی، موتور، کابل‌ها، بار مکانیکی و پارامترها انجام شود.
دلایل اصلی خرابی درایوهای دانفوس
خرابی اینورتر Danfoss همیشه از برد داخلی آن ناشی نمی‌شود. شرایط نامناسب محیط، نوسان شبکه، موتور معیوب و تنظیمات اشتباه نیز می‌توانند عملکرد دستگاه را مختل کرده یا به قطعات قدرت آسیب برسانند.
- نوسان ولتاژ، مدار ورودی، یکسوساز و خازنها را خراب میکند.
- اتصال کوتاه موتور یا کابل، موجب آسیب ماژول قدرت میشود.
- افزایش دما، عمر قطعات الکترونیکی و مدارها را کاهش میدهد.
- گردوغبار، انتقال حرارت را مختل و برد را آلوده میکند.
- نفوذ رطوبت، پایه‌ها، کانکتورها و مسیرهای برد را به‌شدت می‌خورد.
- فرسودگی خازن‌های باس DC، ظرفیت مفید درایو را کاهش میدهد.
- خرابی فن، دمای قطعات قدرت و یکسوساز را افزایش میدهد.
- پارامترگذاری اشتباه، باعث خطاهای مکرر و عملکرد نامناسب موتور میشود.
برای مشخص‌شدن علت خرابی، درایو نباید جدا از تجهیزات متصل به آن بررسی شود. آزمایش برق ورودی، موتور، کابل‌ها، تهویه، بار مکانیکی و پارامترها از تکرار خرابی پس از تعمیر جلوگیری میکند.
برای آشنایی با خدمات تخصصی عیب‌یابی، تعمیر و کالیبراسیون دستگاه‌های اندازهگیری و کنترلی، صفحه تعمیر تجهیزات ابزار دقیق دیجی‌برد را مشاهده کرده و از راهکارهای تخصصی کارشناسان بهره‌مند شوید.

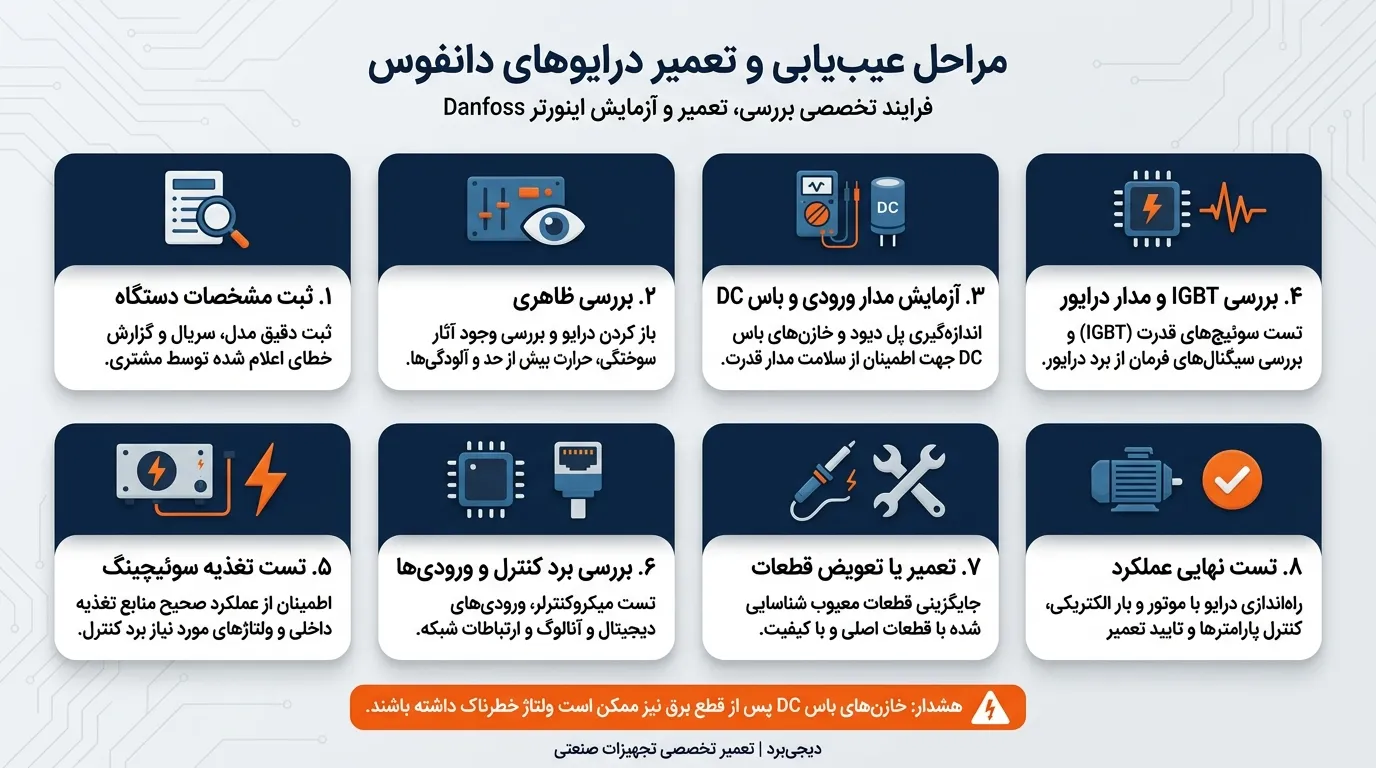

مراحل عیب‌یابی و تعمیر درایوهای دانفوس
فرایند تعمیر باید با ثبت مشخصات دستگاه، شرح ایراد و شرایط وقوع خطا آغاز شود. بررسی مرحله‌ای باعث میشود بخش معیوب دقیقتر شناسایی و از تعویض حدسی قطعات جلوگیری شود.
۱. ثبت مشخصات و سابقه خرابی
در این مرحله مدل کامل درایو، توان نامی، ولتاژ ورودی، شماره فنی، سری ساخت، کد خطا و شرایط کاری دستگاه ثبت میشود. همچنین زمان بروز ایراد، شامل هنگام روشن‌شدن، شتاب‌گیری، کار زیر بار، کاهش سرعت یا توقف مشخص می‌گردد. بررسی سوابق تعمیرات، تغییرات پارامترها، وضعیت موتور و نحوه تکرار خطا نیز اطلاعات ضروری برای آغاز عیب‌یابی دقیق درایو دانفوس هستند.
۲. بررسی ظاهری دستگاه
در بررسی ظاهری، بدنه، بردها، ترمینال‌ها، کابل‌ها، کانکتورها، فن، هیت‌سینک و قطعات قدرت با دقت بازبینی میشوند. نشانه‌هایی مانند سوختگی، تغییر رنگ، ترک، شکستگی، خوردگی، سولفاته‌شدن، تجمع گردوغبار، بوی غیرعادی، نشتی یا بادکردگی خازنها ثبت می‌گردند. شل‌شدن اتصالات، آسیب عایق‌ها و آثار حرارت نیز می‌توانند محل احتمالی خرابی و مسیر ادامه آزمایشهای تخصصی دستگاه را به‌خوبی مشخص کنند و نمایان‌سازند.
۳. آزمایش مدار ورودی و باس DC
در این مرحله فیوزهای داخلی، یکسوساز، مقاومت پیششارژ، رله بای‌پس، خازن‌های باس DC و مدار اندازهگیری ولتاژ آزمایش میشوند. ولتاژ ورودی، سلامت مسیرهای قدرت، ظرفیت خازنها و وجود اتصال کوتاه نیز بررسی می‌گردد. پیش از اندازهگیری باید برق کاملاً قطع، خازنها اصولی تخلیه و نبود ولتاژ خطرناک تأیید شود تا عیب‌یابی دقیق بدون آسیب به دستگاه یا تکنسین انجام گیرد.
۴. بررسی IGBT و مدار درایور
ماژول IGBT، مدارهای فرمان گیت، مقاومت‌های گیت، اپتوکوپلرها و قطعات حفاظتی از نظر اتصال کوتاه، نشتی و عملکرد نامتقارن آزمایش میشوند. شکل و دامنه پالس‌های فرمان نیز باید میان فازها مقایسه شود. تعویض IGBT بدون یافتن علت خرابی مدار درایور، منبع تغذیه، موتور یا کابل خروجی ممکن است قطعه جدید را دوباره بسوزاند و هزینه تعمیر درایو را افزایش دهد.
۵. تست تغذیه سوئیچینگ
در تست تغذیه سوئیچینگ، تمام ولتاژهای داخلی موردنیاز برد کنترل، مدار درایور، فن، حسگرها، رله‌ها و نمایشگر اندازهگیری میشوند. پایداری خروجی‌ها، ریپل ولتاژ، عملکرد ترانس سوئیچینگ، دیودها، خازنها و آی‌سی کنترلر نیز بررسی می‌گردد. خاموشی صفحه، ریست‌شدن ناگهانی، روشن‌شدن مقطعی یا نوسان عملکرد معمولاً نشانه خرابی این بخش، افت ظرفیت خازنها یا بار اضافی در یکی از مدارهای داخلی دستگاه هستند.
۶. بررسی برد کنترل و ورودی‌ها
پردازنده، حافظه، ورودی‌های دیجیتال و آنالوگ، خروجی‌های رله‌ای، پورت‌های ارتباطی و مدارهای اندازهگیری برد کنترل به‌صورت مرحله‌ای بررسی میشوند. صحت فرمان‌های ورودی، پاسخ خروجی‌ها، ارتباط شبکه و ذخیره پارامترها نیز آزمایش می‌گردد. در صورت امکان، از تنظیمات دستگاه نسخه پشتیبان گرفته میشود تا پس از تعمیر، مشخصات موتور، محدودیت‌ها، آدرس‌ها و پیکربندی فرایند بدون تغییر ناخواسته دوباره بازیابی و استفاده شوند.
۷. تعویض یا تعمیر قطعات آسیبدیده

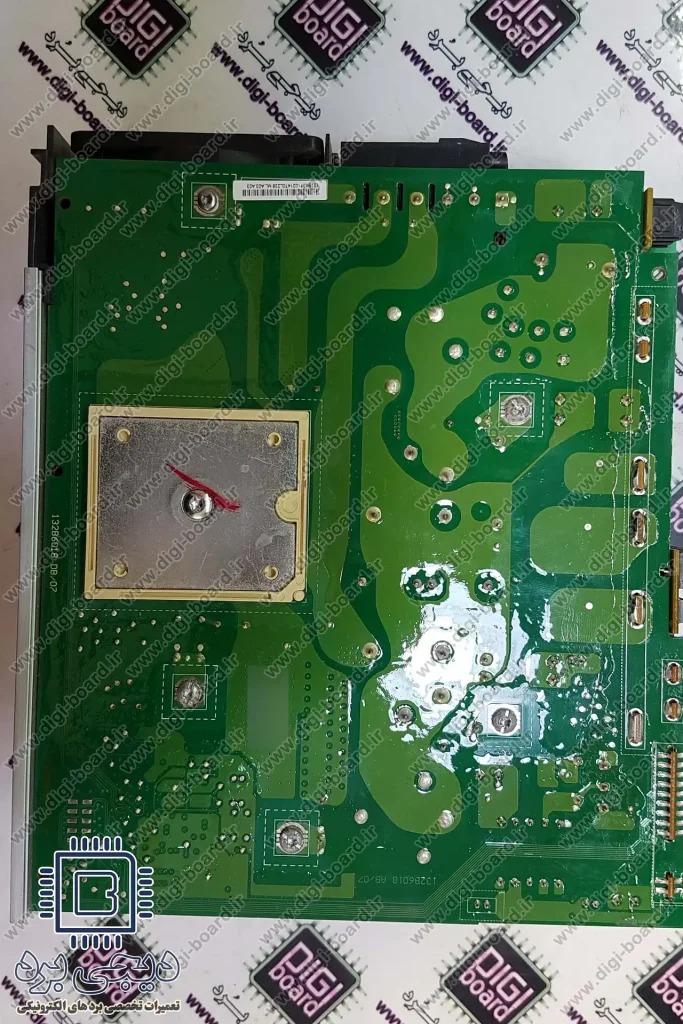

پس از شناسایی عیب، قطعات معیوب با نمونه‌های اصلی یا کاملاً سازگار جایگزین میشوند و مسیرهای سوخته، پدهای جداشده، اتصالات ضعیف و لحیم‌های ترک‌خورده ترمیم می‌گردند. انتخاب قطعه باید براساس ولتاژ، جریان، توان، دمای کاری، سرعت سوئیچینگ و مشخصات حفاظتی باشد. سپس محل تعمیر پاک‌سازی، کنترل و دوباره آزمایش میشود تا صحت نصب، نبود اتصال ناخواسته و قطعات تأیید گردد.
۸. تست نهایی بدون بار و زیر بار
پس از تعمیر، درایو ابتدا با منبع ایمن و بدون بار راه‌اندازی میشود تا ولتاژهای داخلی، نمایشگر، فرمان‌ها، خروجی سه‌فاز و خطاهای احتمالی بررسی شوند. سپس دستگاه همراه موتور سازگار زیر بار کنترل‌شده آزمایش می‌گردد. جریان هر فاز، پایداری سرعت، دمای هیت‌سینک، عملکرد فن، شتاب‌گیری، توقف و پاسخ حفاظتی ثبت میشوند تا آمادگی درایو برای بهره‌برداری نهایی کاملاً تأیید شود.
تعمیر تخصصی درایوهای دانفوس با عیب‌یابی مدار قدرت، برد کنترل، تغذیه و تجهیزات متصل، از تکرار خرابی جلوگیری میکند. بررسی، تعویض قطعات سازگار و تست نهایی زیر بار، عملکرد دستگاه را تضمین کرده و هزینه‌های توقف تولید را کاهش میدهد.
تعمیر درایو دانفوس بهتر است یا تعویض؟
برای تصمیم‌گیری میان تعمیر و تعویض درایو دانفوس، باید میزان آسیب، عمر دستگاه، دسترسی به قطعات، هزینه توقف خط، سازگاری مدل جایگزین و سلامت کلی تجهیز دقیقاً بررسی شود.
| معیار مقایسه | تعمیر درایو دانفوس | تعویض درایو دانفوس |
|---|---|---|
| هزینه | معمولاً کمتر از تهیه دستگاه جدید | در توان‌های بالا ممکن است بسیار بیشتر باشد |
| حفظ تنظیمات | امکان حفظ پارامترها بیشتر است | انتقال یا تنظیم مجدد پارامترها ضروری است |
| زمان اجرا | در صورت موجودبودن قطعات، معمولاً کوتاه‌تر است | تأمین مدل سازگار ممکن است زمان‌بر باشد |
| تغییر سیم‌کشی | معمولاً به تغییر اساسی نیاز ندارد | ممکن است ترمینال‌بندی متفاوت باشد |
| ریسک سازگاری | همان درایو اصلی دستگاه حفظ میشود | توان، جریان، ابعاد و ارتباطات باید تطبیق یابند |
| شرایط مناسب | خرابی محدود مدار قدرت، تغذیه یا کنترل | سوختگی گسترده یا آسیب غیرقابل‌جبران |
| عمر مفید | به کیفیت تعمیر و سلامت قطعات وابسته است | دستگاه نو معمولاً عمر بیشتری دارد |
| توقف خط | میتواند زمان توقف را کاهش دهد | به موجودی و زمان راه‌اندازی وابسته است |
اگر آسیب درایو محدود و قطعات اصلی آن قابل‌بازیابی باشند، تعمیر انتخابی اقتصادی است. در صورت سوختگی گسترده، فرسودگی عمومی یا نبود قطعات سازگار، تعویض راهکار منطقی‌تری برای مجموعه صنعتی محسوب میشود.
چرا تعمیر درایوهای دانفوس را به دیجی‌برد بسپاریم؟
تعمیر اینورتر صنعتی فقط به تعویض قطعه سوخته محدود نمی‌شود. برای جلوگیری از تکرار خرابی باید علت اصلی آسیب در مدار داخلی، موتور، کابل، شبکه برق یا شرایط بهره‌برداری شناسایی شود.
مزایای استفاده از خدمات تخصصی دیجی‌برد عبارت‌اند از:
- عیب‌یابی مرحله‌ای و پرهیز از تعویض حدسی قطعات
- بررسی مدار قدرت، تغذیه و برد کنترل
- آزمایش IGBT، یکسوساز و خازن‌های باس DC
- بررسی خطاها و تنظیمات دستگاه
- تست عملکرد پس از تعمیر
- ارائه راهنمایی درباره علت احتمالی خرابی
- تعمیر مدل‌های مختلف درایو و تجهیزات صنعتی
- تمرکز بر کاهش احتمال تکرار ایراد
برای بررسی دقیق، بهتر است تصویر پلاک مشخصات، مدل کامل دستگاه، توان درایو، کد خطا و توضیح شرایط وقوع خرابی را برای کارشناسان دیجی‌برد ارسال کنید.
