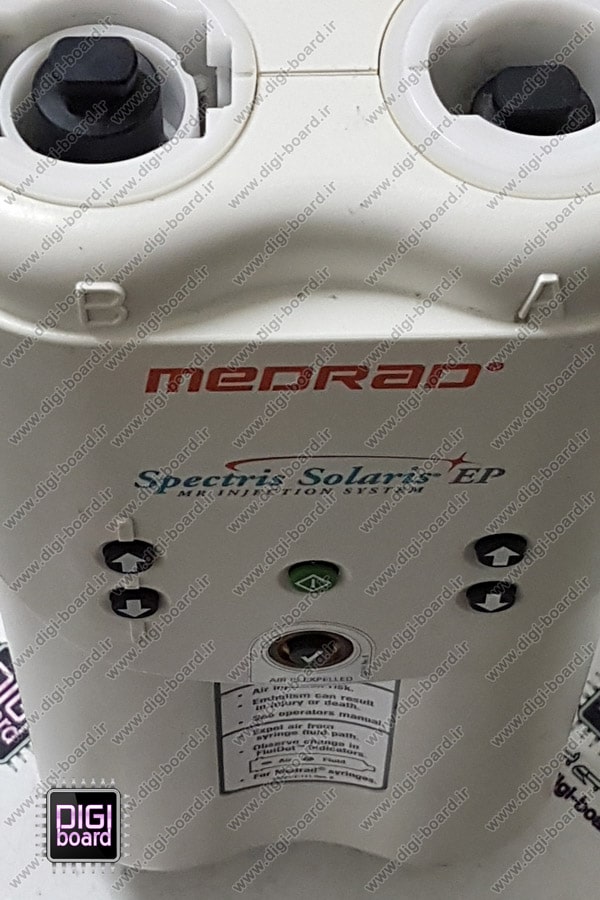

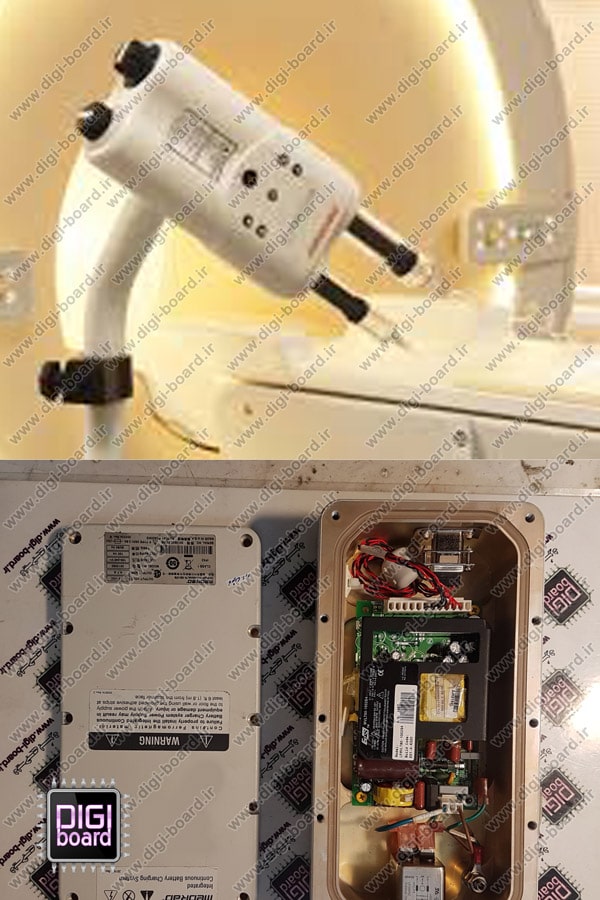

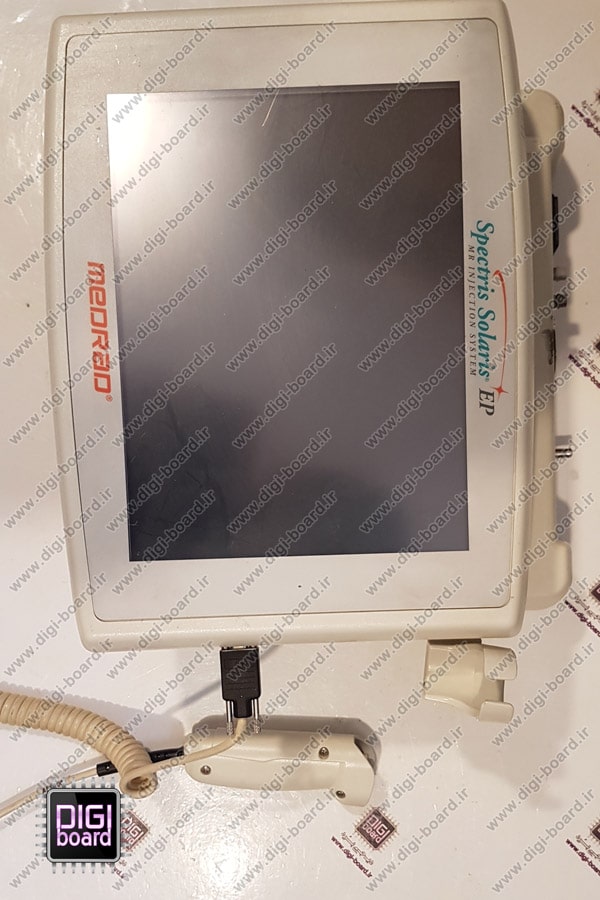

تعمیر برد دستگاه رادیولوژی و ام آر آی MRI MEDRAM

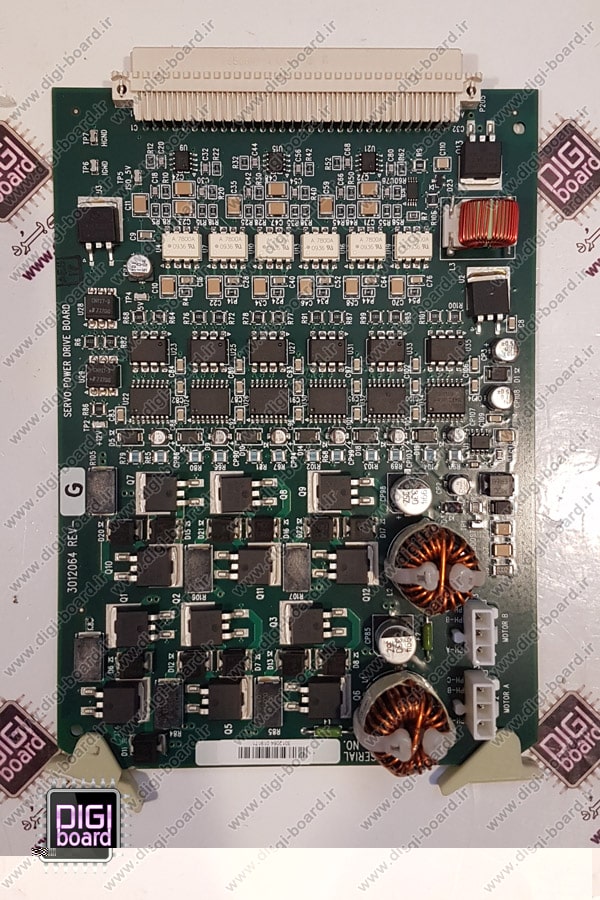

دستگاه‌های تصویربرداری پزشکی مانند MRI و رادیولوژی دیجیتال دارای بردهای الکترونیکی بسیار پیشرفته‌ای هستند که وظیفه کنترل سیستم‌های مختلف دستگاه را بر عهده دارند؛ از مدیریت میدان مغناطیسی و فرکانس‌های رادیویی گرفته تا پردازش سیگنال‌های تصویر و کنترل بخش‌های مکانیکی.
خرابی در این بردها باعث از کار افتادن بخش‌های کلیدی دستگاه می‌شود و ممکن است کل فرآیند تصویربرداری مختل گردد. در این محتوا، به مشکلات متداول برد دستگاه‌های رادیولوژی و ام آر آی و روند تخصصی تعمیر بردها پرداخته می‌شود.

مشکلات رایج برد دستگاه ام آر آی MRI و رادیولوژی و روند تعمیر تخصصی آن

1. دستگاه روشن نمی‌شود یا برد پاور فعال نمی‌گردد

• دلایل احتمالی:
  • خرابی در مدار تغذیه برد اصلی یا پاور ساپلای.
  • سوختن فیوز حفاظتی، ترانسفورماتور یا آی‌سی رگولاتور ولتاژ.
  • اتصال کوتاه در مدار پاور برد کنترل.
• روند تعمیر:
  • تست کامل ولتاژ ورودی و خروجی برد پاور.
  • تعویض فیوزها، خازن‌های آسیب‌دیده و دیودهای پل.
  • تعویض آی‌سی‌های تغذیه مانند LDO یا SMPS در بردهای کنترل مرکزی.
  • بررسی مسیرهای PCB در بخش پاور و رفع اتصال کوتاه احتمالی.

2. برد کنترل کویل‌های گرادیانت یا RF عمل نمی‌کند

• دلایل احتمالی:
  • خرابی در آی‌سی درایورهای قدرت (H-Bridge) کنترل جریان کویل.
  • آسیب به ترانزیستورهای قدرت یا ماسفت‌های بخش RF یا گرادیانت.
  • اختلال در سیستم کنترل و فیدبک‌های سنسور دما و جریان.
• روند تعمیر:
  • تست عملکرد بخش درایورهای گرادیانت و RF با اسیلوسکوپ.
  • تعویض ماسفت‌ها و آی‌سی‌های درایور کنترل ولتاژ و جریان (IGBT / MOSFET).
  • بررسی صحت عملکرد سیستم مانیتورینگ دما و محافظت جریان.
  • کالیبراسیون مجدد بخش‌های RF پس از تعمیر و تست کامل با شبیه‌ساز.

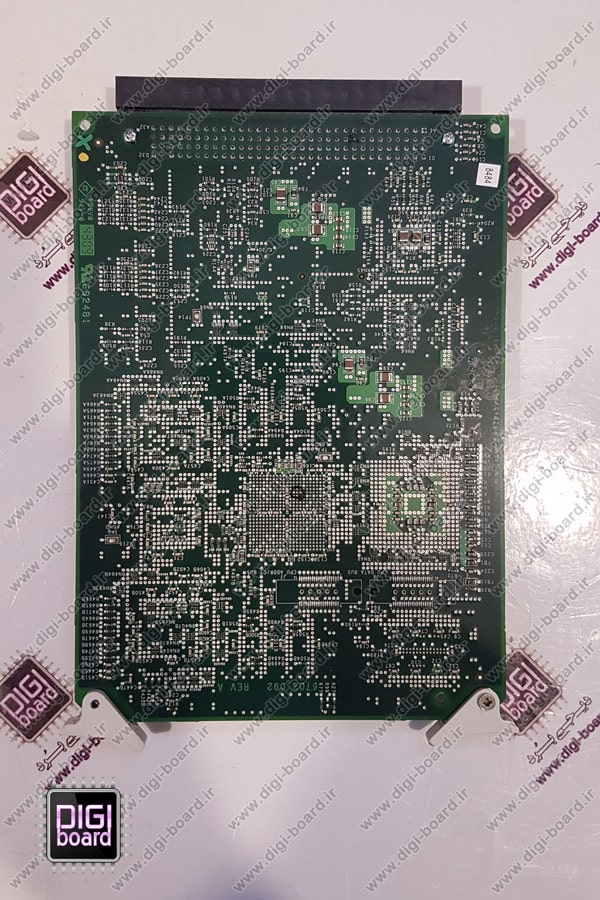

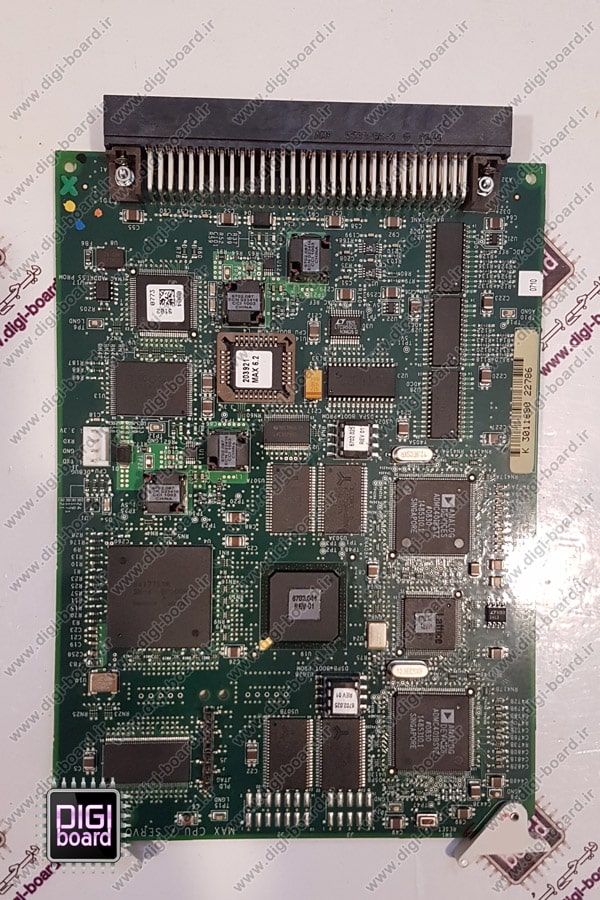

3. برد پردازش سیگنال تصویر (Signal Processing Board) دچار خطا است

• دلایل احتمالی:
  • خرابی پردازنده سیگنال یا DSP.
  • آسیب دیدگی حافظه‌های رم یا فلش.
  • مشکلات نرم‌افزاری یا خطا در برنامه‌نویسی FPGA.
• روند تعمیر:
  • تست و تعویض چیپ‌های حافظه رم یا فلش در صورت خطا در خواندن/نوشتن داده.
  • پروگرام مجدد FPGA یا MCU پردازنده سیگنال با فایل فریمور اصلی.
  • تست و بررسی سیگنال‌های ورودی و خروجی تصویر برای اطمینان از عملکرد صحیح.
  • انجام ریست و کالیبراسیون برد بعد از تعمیر.

4. برد کنترل موتورهای مکانیکی یا پوزیشنینگ تخت دچار مشکل است

• دلایل احتمالی:
  • خرابی در آی‌سی درایور موتورهای DC یا Stepper.
  • نقص در سنسورهای موقعیت یا رمزگذارهای خطی (Encoder).
  • مشکل در ارتباط شبکه داخلی بردها با یونیت کنترل مرکزی.
• روند تعمیر:
  • بررسی سیگنال‌های کنترلی موتور با تستر موتور و اسیلوسکوپ.
  • تعویض آی‌سی‌های درایور موتور مانند L298، BTS7960 یا VNH5019.
  • بررسی عملکرد انکودرها و اصلاح مدار فیدبک موقعیت.
  • تست و هم‌ترازی مجدد مکانیزم‌های حرکتی پس از تعمیر.

5. خطا در ارتباط شبکه CAN، Ethernet یا پروتکل‌های ارتباطی داخلی بردها

• دلایل احتمالی:
  • سوختن ترانسیورهای شبکه CAN یا PHY Ethernet.
  • قطعی در مسیرهای ارتباطی بین بردهای سیستم.
  • خطاهای نرم‌افزاری در پروتکل ارتباطی.
• روند تعمیر:
  • تست سیگنال‌های ارتباطی با ابزار شبکه و اسیلوسکوپ.
  • تعویض آی‌سی‌های کنترل ارتباط مانند MCP2515 برای CAN یا LAN8720 برای Ethernet.
  • بررسی و اصلاح خطاهای تنظیمات نرم‌افزاری شبکه.
  • انجام تست نهایی شبکه برای اطمینان از برقراری ارتباط پایدار.

روند تخصصی تعمیر بردهای دستگاه MRI و رادیولوژی دیجیتال

1. بررسی اولیه ولتاژهای ورودی و خروجی بردهای اصلی با مولتی‌متر و اسیلوسکوپ.
2. بررسی دقیق بخش پاور، کنترل درایور کویل‌ها، سیستم RF و گرادیانت.
3. تعویض قطعات معیوب شامل آی‌سی‌های کنترل، ماسفت‌ها، IGBTها، درایورهای موتور و حافظه‌ها.
4. پروگرام مجدد نرم‌افزار بردهای پردازش سیگنال، FPGA و MCU در صورت نیاز.
5. کالیبراسیون کامل دستگاه با نرم‌افزارهای مخصوص و تست خروجی‌های تصویری.
6. ارائه گزارش دقیق تعمیر و نتایج تست نهایی به مشتری.

مواردی که بعد از تعمیر باید بررسی شوند

• تست کامل مدار پاور و عدم وجود نوسان ولتاژ در سیستم.
• عملکرد صحیح کویل‌های گرادیانت، RF و سنسورهای کنترل حرارت.
• وضوح و کیفیت سیگنال تصویری پس از پردازش.
• حرکت دقیق مکانیزم‌های تخت و کنترل موقعیت بیمار.
• برقراری ارتباط پایدار در شبکه CAN و Ethernet داخلی سیستم.

چرا دیجی‌ برد را برای تعمیر برد دستگاه رادیولوژی و ام آر آی MRI MEDRAM انتخاب کنیم؟

دیجی‌ برد با سابقه طولانی در تعمیر تجهیزات پزشکی و استفاده از تکنسین‌های مجرب، انتخابی مطمئن برای مراکز درمانی است. ما از قطعات اورجینال استفاده می‌کنیم، تمامی مراحل تعمیر را با تجهیزات مدرن انجام داده و خدمات خود را همراه با گارانتی ارائه می‌دهیم. سرعت عمل در تعمیر، کاهش هزینه‌ها و بازگرداندن کیفیت اصلی دستگاه از مزایای انتخاب دیجی‌ برد است. همچنین پشتیبانی فنی و مشاوره رایگان پس از تعمیر، دلیل اعتماد بسیاری از مراکز پزشکی به خدمات ماست.

نتیجه‌ گیری

تعمیر برد دستگاه‌های رادیولوژی و MRI MEDRAM نیازمند دانش تخصصی و تجربه بالا است. تیم دیجی‌ برد با تکیه بر مهارت و تجهیزات پیشرفته، بهترین خدمات تعمیر بردهای پزشکی را ارائه می‌دهد. انتخاب تعمیر به‌جای تعویض دستگاه، موجب صرفه‌جویی در هزینه‌ها و حفظ سرمایه مراکز درمانی می‌شود. با خدمات دیجی‌بُرد، دستگاه شما عملکرد اولیه خود را بازیابی کرده و بدون نگرانی از خرابی‌های مکرر، می‌توانید بر ارائه خدمات دقیق پزشکی تمرکز کنید.
