تعمیر کنترلر کمپرسور صنعتی هوا

تعمیر کنترلر کمپرسور صنعتی هوا، یکی از تخصصی‌ترین و حساس‌ترین فرآیندهای نگهداری در واحدهای تولیدی و صنعتی محسوب می‌شود. این کنترلرها، که به درستی «مغز متفکر» سیستم هوای فشرده نامیده می‌شوند، نقشی حیاتی در مدیریت، پایش، بهینه‌سازی مصرف انرژی و حفاظت از عملکرد کل سیستم کمپرسور ایفا می‌کنند.

خرابی یا عملکرد نادرست این ماژول الکترونیکی می‌تواند نه تنها منجر به توقف کامل خط تولید (Downtime)، بلکه باعث افت فشار، افزایش شدید مصرف انرژی، و حتی آسیب‌های مکانیکی جدی به واحد هواساز (Air-End) یا الکترومotor شود.

این راهنمای فنی و عملی، با هدف ارائه دیدگاهی عمیق به تکنسین‌ها و مهندسان نگهداری، به بررسی معماری این کنترلرها، روش‌های عیب‌یابی پیشرفته و مراحل دقیق تعمیرات در سطح قطعه (Component-Level) می‌پردازد.

آناتومی و انواع کنترلرهای کمپرسور صنعتی

قبل از ورود به بحث تعمیر، درک ساختار و انواع کنترلرها ضروری است. این ماژول‌ها صرفاً یک نمایشگر ساده نیستند، بلکه یک سیستم میکروکنترلری یا مبتنی بر PLC پیچیده هستند.

وظایف اصلی کنترلر

یک کنترلر صنعتی مدرن وظایف زیر را بر عهده دارد:

• تنظیم فشار: مدیریت چرخه‌های بارگیری (Load) و تخلیه (Unload) یا کنترل دور موتور در کمپرسورهای دور متغیر (VSD – Variable Speed Drive).
• پایش ایمنی: نظارت مداوم بر پارامترهای حیاتی مانند دمای روغن، دمای خروجی هوا، فشار حداکثری، و جریان موتور.
• اعلام و ثبت خطا: تشخیص، نمایش و ثبت هرگونه خطا یا آلارم برای عیب‌یابی‌های آتی.
• مدیریت انرژی: بهینه‌سازی ساعات کارکرد و کاهش مصرف برق در حالت بی‌باری.
• ارتباطات (Connectivity): اتصال به سیستم‌های مانیتورینگ مرکزی (SCADA) از طریق پروتکل‌هایی مانند Modbus, CANbus یا Ethernet.
• توالی‌یابی (Sequencing): در سیستم‌های چند کمپرسوری، مدیریت هوشمند روشن و خاموش شدن واحدها برای توزیع بار کاری.

انواع رایج کنترلرها

1. کنترلرهای الکترومکانیکی (رله‌ای): در کمپرسورهای بسیار قدیمی و ساده استفاده می‌شوند و امروزه کمتر دیده می‌شوند. عیب‌یابی آن‌ها مبتنی بر تست رله‌ها و تایمرها است.
2. کنترلرهای مبتنی بر میکروپروسسور (Microprocessor-based): رایج‌ترین نوع در کمپرسورهای مدرن. دارای یک CPU، حافظه (RAM/ROM)، ورودی/خروجی‌های آنالوگ و دیجیتال و یک نمایشگر (LCD یا LED) هستند.
3. کنترلرهای مبتنی بر PLC: در سیستم‌های بسیار بزرگ، سفارشی‌سازی شده یا کمپرسورهای فرآیندی (Process Compressors) استفاده می‌شوند.

اهمیت تعمیرات تخصصی در مقابل تعویض کامل

در بسیاری از موارد، هنگام بروز مشکل در کنترلر، اولین پیشنهاد شرکت سازنده، تعویض کامل ماژول با هزینه‌ای گزاف (گاه تا ۳۰ درصد ارزش خود کمپرسور) است. این در حالی است که اکثر خرابی‌ها ناشی از معیوب شدن قطعات الکترونیکی استاندارد مانند خازن‌ها، رله‌ها، اپتوکوپلرها یا قطعات بخش تغذیه است.

تعمیر کنترلر کمپرسور صنعتی هوا به صورت تخصصی مزایای زیر را دارد:

• کاهش چشمگیر هزینه‌ها: هزینه تعمیر در سطح قطعه، کسری از هزینه تعویض ماژول است.
• کاهش زمان توقف: در بسیاری از موارد، ماژول‌های جایگزین (به خصوص برای برندهای خارجی یا مدل‌های قدیمی) به راحتی در دسترس نیستند و زمان تحویل طولانی دارند.
• حفظ پارامترها: با تعمیر برد اصلی، تنظیمات و پارامترهای کالیبراسیون که مختص آن کمپرسور است، حفظ می‌شود.
• رفع مشکل مدل‌های منسوخ (Obsolete): برای کنترلرهایی که دیگر توسط سازنده تولید نمی‌شوند، تعمیر تنها گزینه ممکن است.

آشنایی با برندهای رایج کمپرسورها و چالش‌های کنترلر آن‌ها

در بازار ایران، طیف گسترده‌ای از کمپرسورها، از مدل‌های کارگاهی تا غول‌های صنعتی، در حال کار هستند. کنترلرهای این دستگاه‌ها نیز به همان اندازه متنوع هستند.

برندهای رایج در مصارف عمومی و کارگاهی

در ادامه چندی از محبوب‌ترین برندهای کمپرسور باد که عمدتاً در مصارف سبک تا نیمه‌صنعتی در ایران رایج هستند، معرفی می‌شوند:

1. Ronix (رونیکس) – کشور سازنده: ایران / چین
   • مدل‌های معروف:
     • RC-1010 / RC-2510 / RC-5010 / RC-8010 → کمپرسورهای روغنی با ظرفیت‌های مختلف، مناسب کارگاه و مصارف عمومی.
     • RC-1012 / RC-5012 (سایلنت) → مدل‌های بی‌صدا برای محیط‌های کاری حساس مثل دفاتر فنی.
2. Hyundai (هیوندای) – کشور سازنده: کره جنوبی / چین
   • مدل‌های معروف:
     • 24L / 50L / 100L / 150L → کمپرسورهای پرقدرت با طراحی صنعتی، مناسب مصارف حرفه‌ای و خانگی.
     • Oil-Free / Silent → بدون روغن و کم‌صدا، مناسب پزشکی و دندان‌پزشکی.
3. Arva (آروا) – کشور سازنده: ایران
   • مدل‌های معروف:
     • 24L / 50L / 100L → مدل‌های پرمصرف در تعمیرگاه‌ها و مشاغل صنعتی سبک.
     • Silent Models → طراحی بی‌صدا و فشرده، مناسب فضاهای بسته.
4. Mofid (مفید) – کشور سازنده: ایران
   • مدل‌های معروف:
     • 80L / 100L / 250L / 350L → کمپرسورهای تسمه‌ای سنگین، مناسب برای خطوط تولید و کارخانه‌ها.
5. Fini (فینی) – کشور سازنده: ایتالیا
   • مدل‌های معروف:
     • 100L / 150L / 250L → کیفیت ممتاز اروپایی، مناسب استفاده در صنایع دقیق.
6. Active Tools (اکتیو تولز) – کشور سازنده: چین
   • مدل‌های معروف:
     • 24L / 50L → کمپرسورهای قابل حمل با قیمت مناسب، مناسب استفاده خانگی.

توجه: کنترلرهای به کار رفته در برندهای فوق (به جز برخی مدل‌های صنعتی مفید و فینی) معمولاً ساختار ساده‌تری داشته و اغلب شامل پرشر سوئیچ‌های مکانیکی یا بردهای کنترلی ساده هستند.

تمرکز بر تعمیرات تخصصی کنترلرهای برندهای سنگین صنعتی

چالش اصلی در تعمیر کنترلر کمپرسور صنعتی هوا، مربوط به برندهای پیشرفته و سنگین مانند اطلس کوپکو، اینگرسولرند، کایزر، سابرو و ایر میکر است که از کنترلرهای میکروپروسسوری بسیار پیچیده استفاده می‌کنند.

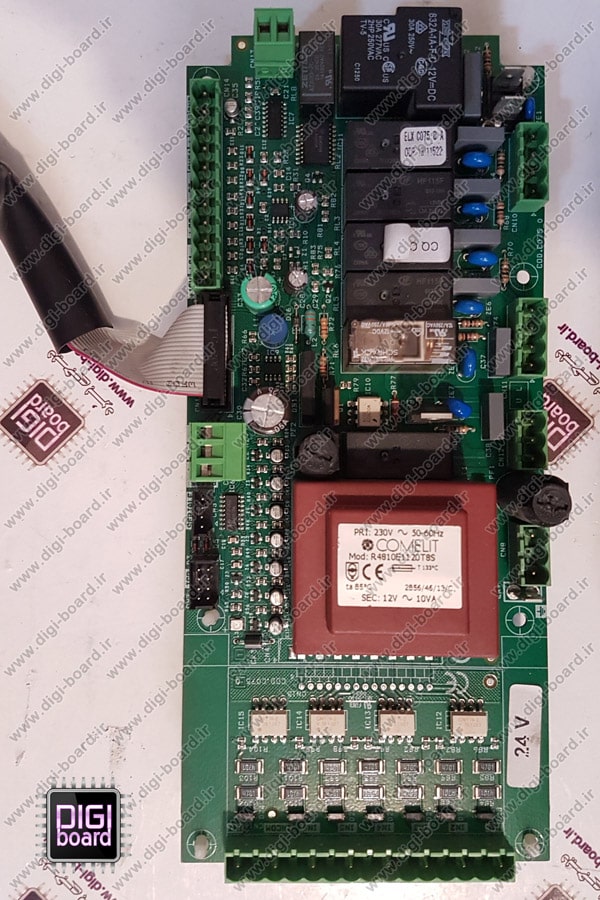

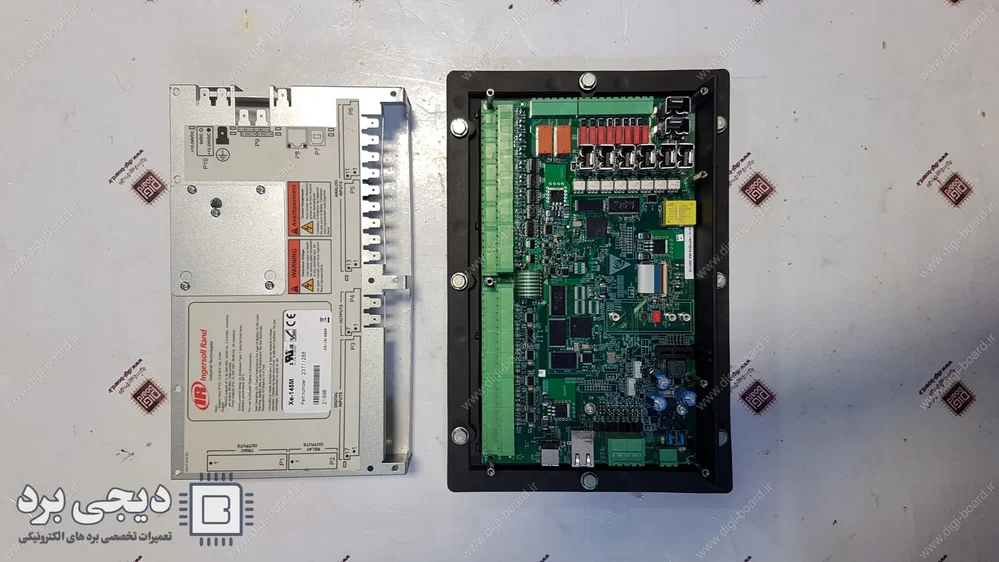

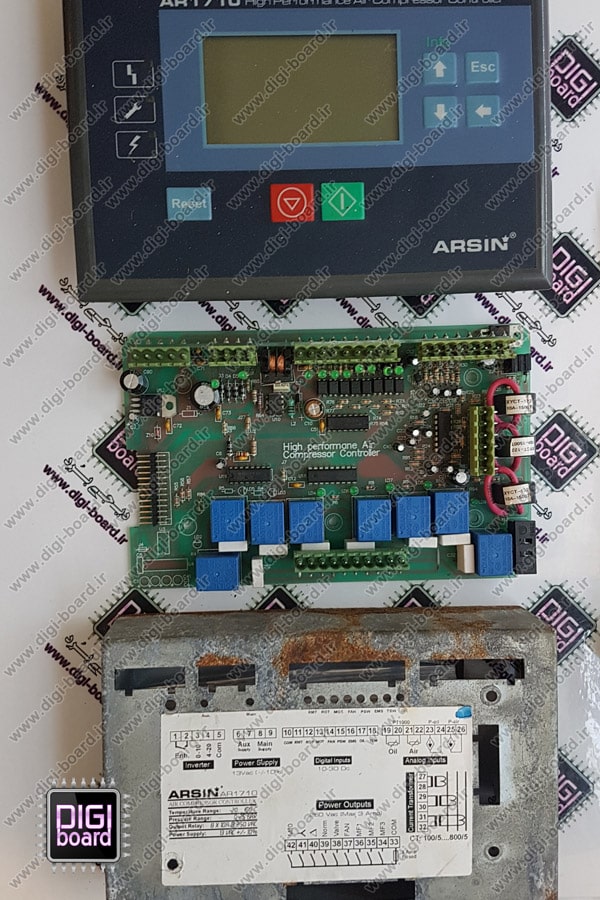

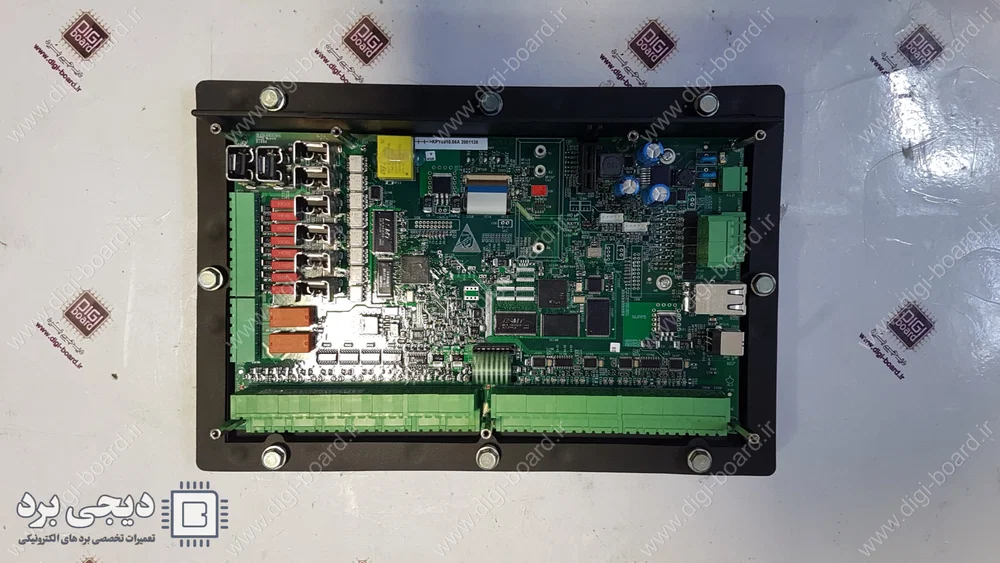

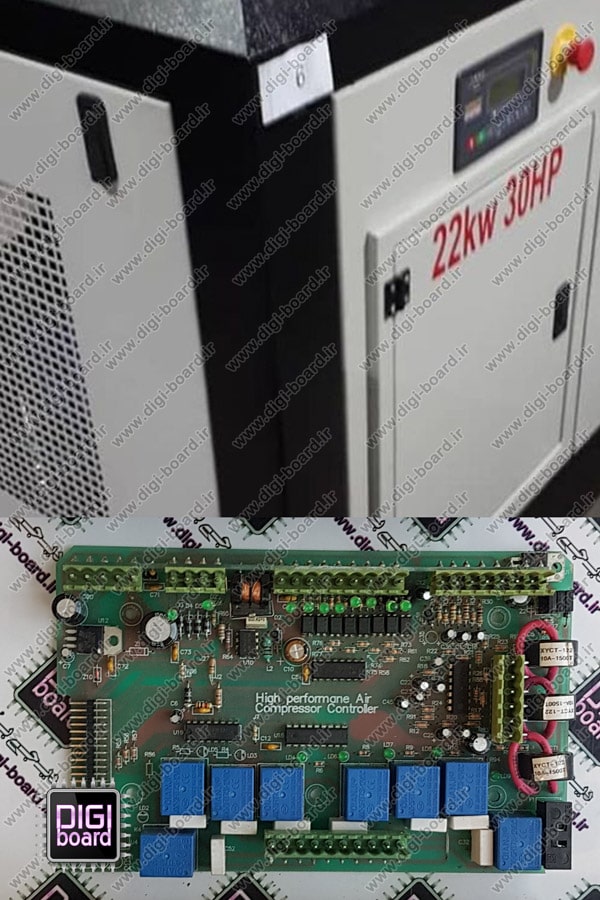

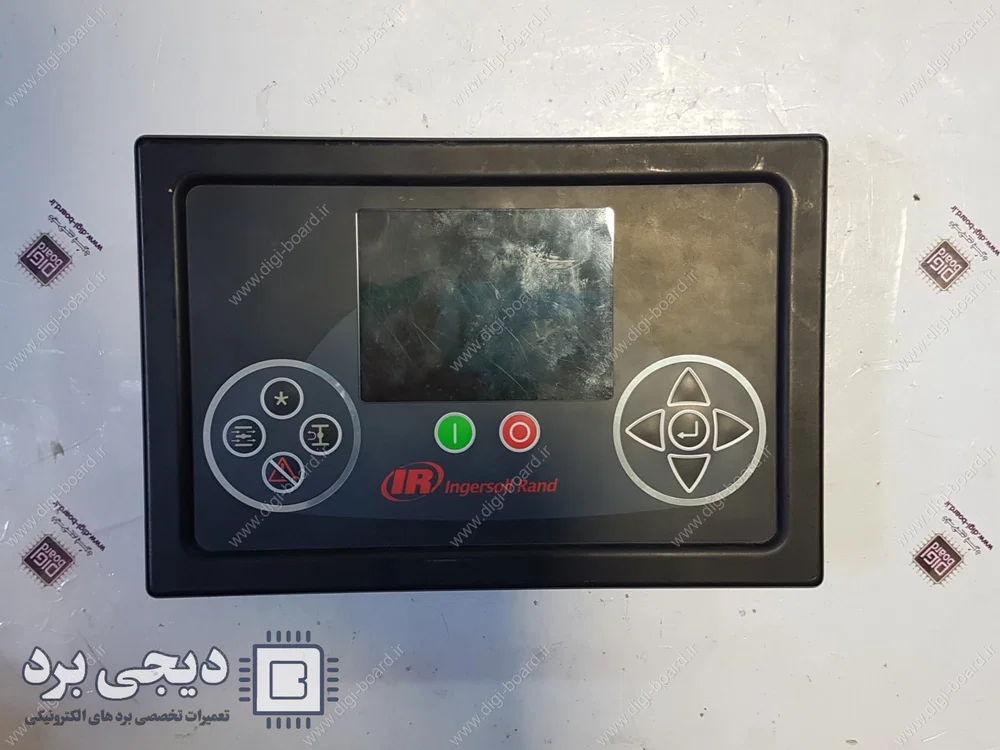

تعمیر کنترلر اینگرسولرند (Ingersoll Rand) – مدل Xe-145M (H3)

برند Ingersoll Rand یکی از معتبرترین سازندگان کمپرسورهای اسکرو در جهان است. کنترلر مدل Xe-145M یکی از پیشرفته‌ترین ماژول‌های این شرکت است.

• ویژگی‌ها: این کنترلر دارای یک صفحه نمایش گرافیکی بزرگ، قابلیت اتصال به شبکه (Web Server داخلی)، مدیریت پیشرفته VSD و قابلیت Sequencing تا چندین دستگاه است.
• مشکلات رایج:
  • خرابی بخش تغذیه (SMPS): به دلیل نوسانات برق صنعتی، بخش ورودی و سوئیچینگ آسیب می‌بیند.
  • عدم کارکرد پورت‌های ارتباطی (Modbus/Ethernet): آسیب دیدن آی‌سی‌های درایور RS-485 یا چیپ شبکه (PHY).
  • هنگ کردن و عدم بوت شدن: بروز مشکل در حافظه Flash یا RAM که نیازمند پروگرام کردن مجدد یا تعویض چیپ است.
  • خرابی ماژول‌های I/O: از کار افتادن ورودی‌های آنالوگ (سنسور فشار/دما) یا خروجی‌های رله (شیر برقی).
• رویکرد تعمیر: تعمیر این برد نیازمند درک عمیق از معماری پردازنده‌های ARM و سیستم‌های Embedded است. عیب‌یابی بخش تغذیه آن به دلیل چند طبقه بودن (تولید ولتاژهای متعدد ۵V, ۳.۳V, ۱۲V) پیچیده است و اغلب نیازمند استفاده از اسیلوسکوپ برای بررسی ریپل و پایداری ولتاژها است.

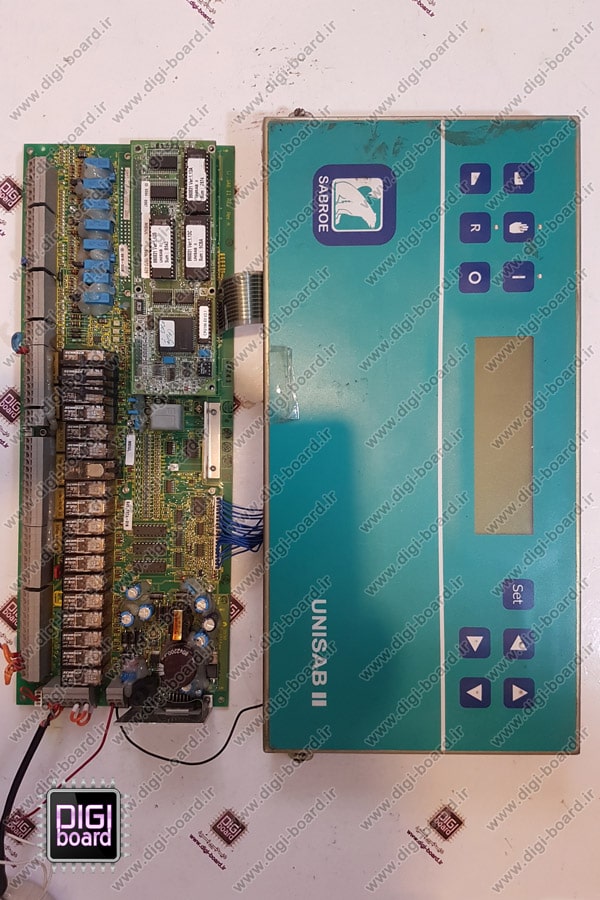

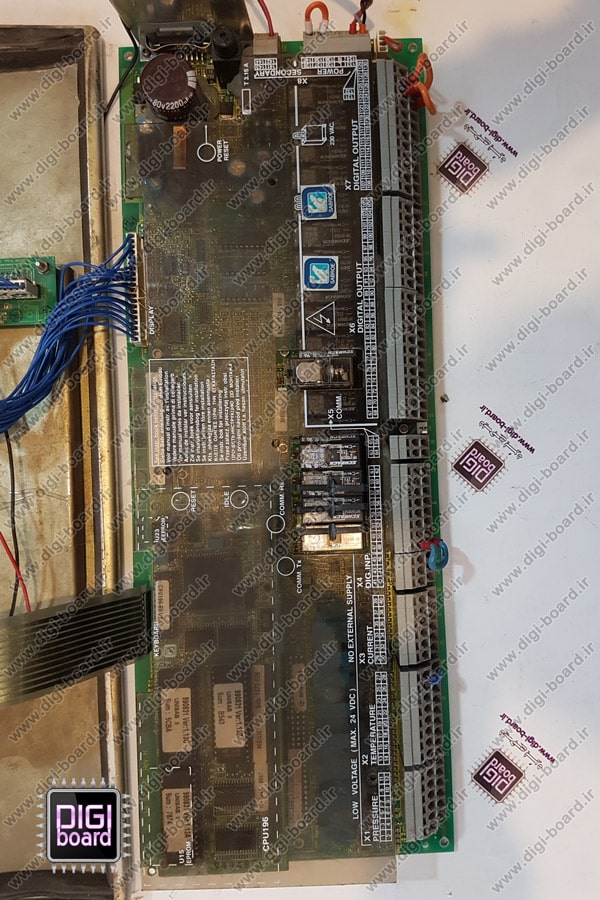

تعمیر کنترلر سابرو (Sabroe) – مدل Unisab

سابرو (بخشی از گروه Johnson Controls) عمدتاً در کمپرسورهای تبرید و گاز استفاده می‌شود. کنترلر Unisab (مانند Unisab II یا III) یک کنترلر بسیار قدرتمند و مبتنی بر PLC است.

• ویژگی‌ها: طراحی ماژولار (کارت‌های ورودی/خروجی جداگانه)، قابلیت برنامه‌ریزی پیچیده برای کنترل فرآیندهای تبرید.
• مشکلات رایج:
  • سوختن کارت‌های ورودی/خروجی (I/O Cards): به دلیل اتصال کوتاه در سیم‌کشی‌های خارجی یا ولتاژ القایی.
  • خطاهای ارتباطی بین ماژول‌ها: قطع شدن Backplane ارتباطی بین CPU و کارت‌های I/O.
  • خرابی منبع تغذیه اصلی: مشابه سایر برندها، بخش پاور آسیب‌پذیر است.
• رویکرد تعمیر: تمرکز تعمیرات بر روی کارت‌های I/O است. تست اپتوکوپلرهای ورودی، درایورهای خروجی (معمولاً آرایه‌های ترانزیستوری مانند ULN2803) و رله‌های خروجی. تعمیر CPU این مدل‌ها بسیار حساس بوده و نیازمند تجهیزات تخصصی است.

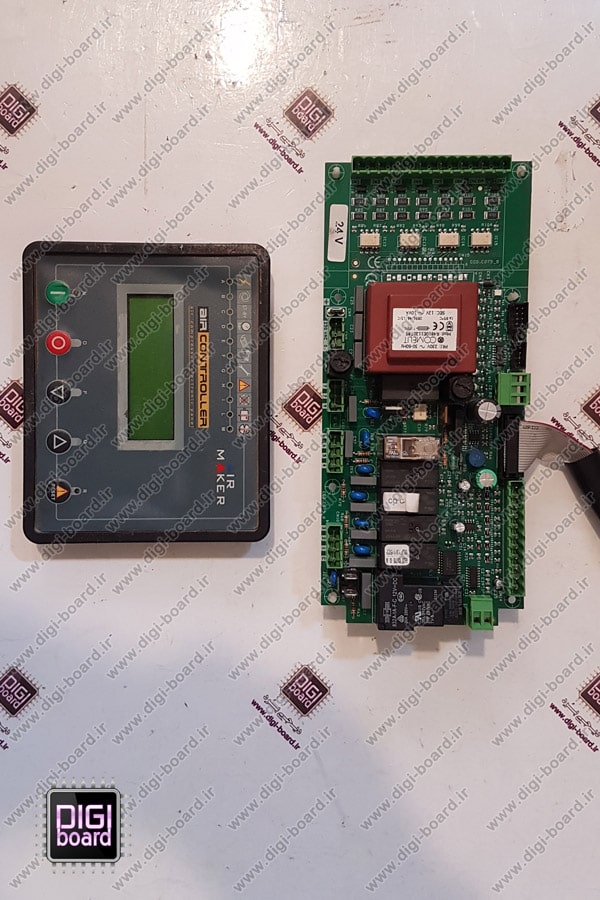

تعمیر کنترلر ایر میکر (Air Maker)

کمپرسورهای Air Maker اغلب از کنترلرهای برندهای ثالث معتبر مانند Logika (مانند Logik 26-S) یا کنترلرهای سفارشی‌سازی شده خود استفاده می‌کنند.

• مشکلات رایج:
  • از کار افتادن صفحه کلید (Membrane Keypad): به دلیل استهلاک یا نفوذ روغن و گرد و غبار.
  • سوختن رله‌های خروجی: به خصوص رله کنترل کنتاکتور اصلی موتور یا شیر برقی Load/Unload.
  • محو شدن صفحه نمایش LCD: خرابی درایور LCD یا تمام شدن عمر خود ماژول نمایشگر.
• رویکرد تعمیر: تعویض صفحه کلید، تعویض رله‌های معیوب با نمونه‌های مشابه با آمپراژ مناسب، و بررسی مدار تغذیه بک‌لایت و دیتای LCD.

سایر برندهای مطرح صنعتی (اطلس کوپکو و کایزر)

• اطلس کوپکو (Atlas Copco): کنترلرهای سری Elektronikon (مانند MkIV و MkV) بسیار معروف هستند. تعمیر آن‌ها چالش‌هایی مانند خرابی صفحه نمایش گرافیکی، مشکلات پورت CAN bus (برای ارتباط با VSD) و خرابی‌های پیچیده منبع تغذیه را در بر دارد.
• کایزر (Kaeser): کنترلرهای سری Sigma Control (مانند Sigma 1 و 2) دارای ساختار مبتنی بر PC صنعتی (در مدل‌های پیشرفته) هستند. مشکلات رایج شامل خرابی هارد دیسک (یا حافظه Compact Flash) و مشکلات نرم‌افزاری است.

تجهیزات و ابزار دقیق ضروری برای تعمیر

تعمیر کنترلر کمپرسور صنعتی هوا در سطح حرفه‌ای، نیازمند یک میزکار مجهز (Workbench) است.

ابزارهای اندازه‌گیری و تشخیص

• مولتی‌متر True RMS: برای اندازه‌گیری دقیق ولتاژهای AC و DC، مقاومت و تست دیود.
• اسیلوسکوپ دیجیتال (DSO): حیاتی‌ترین ابزار. برای مشاهده ریپل ولتاژ در خروجی منابع تغذیه، بررسی سیگنال‌های دیتای حافظه‌ها، سیگنال‌های ورودی آنالوگ و پالس‌های PWM.
• LCR متر: برای تست دقیق ظرفیت و مقاومت داخلی سری (ESR) خازن‌ها، که عامل اصلی خرابی در منابع تغذیه هستند.
• منبع تغذیه متغیر DC آزمایشگاهی: برای تغذیه برد به صورت ایزوله و تست جریان‌کشی در ولتاژهای مختلف.

ابزارهای لحیم‌کاری و مونتاژ

• هویه و هیتر هوای گرم (Hot Air): برای لحیم‌کاری قطعات DIP و SMD (مانند آی‌سی‌ها، مقاومت‌ها و خازن‌های چیپی).
• پروگرامر EEPROM/Flash: برای خواندن، پشتیبان‌گیری و نوشتن مجدد پارامترها و فریمور (Firmware) کنترلر.
• تستر آی‌سی: برای تست سلامت آی‌سی‌های منطقی و اپتوکوپلرها.
• شبیه‌ساز سنسور: (مانند شبیه‌ساز 4-20mA و PT100) برای تست ورودی‌های آنالوگ بدون نیاز به خود کمپرسور.

مشکلات رایج کنترلر کمپرسور صنعتی هوا و روند تعمیر

در این بخش، مشکلات متداول کنترلرهای کمپرسورهای هوا و روش‌های تخصصی تعمیر آن‌ها که در محتوای قبلی به آن اشاره شد، به صورت عمیق‌تر و فنی‌تر بررسی می‌شود.

۱. کنترلر روشن نمی‌شود (Power-On Failure)

این شایع‌ترین مشکل است که مستقیماً به بخش منبع تغذیه (SMPS) برد مربوط می‌شود.

علت احتمالی مشکل:

• قطع تغذیه ورودی برق به کنترلر (۲۴VDC یا ۲۲۰VAC).
• سوختن فیوزها یا وریستورهای (MOV) محافظ ورودی.
• خرابی منابع تغذیه داخلی (SMPS یا ترانس).
• آسیب دیدگی مدار روشن/خاموش کنترلر یا اتصال کوتاه در پردازنده اصلی.

روند تعمیر (مراحل استاندارد):

1. بررسی ولتاژ ورودی کنترلر و اطمینان از تغذیه مناسب.
2. تست و تعویض فیوزهای داخلی و مدارهای حفاظتی.
3. بررسی و تعمیر منبع تغذیه داخلی برد؛ تعویض قطعات معیوب مانند خازن‌ها، دیودها و رگولاتورها.
4. بررسی پردازنده و مدار روشن/خاموش؛ تست و تعویض آی‌سی‌های معیوب.
5. انجام تست روشن شدن کنترلر پس از تعمیر و اطمینان از پایدار بودن تغذیه.

عیب‌یابی عمیق منبع تغذیه سوئیچینگ (SMPS)

روند تخصصی تعمیر SMPS به این صورت است:

1. بررسی بخش اولیه (Primary Side):
   • تست فیوز ورودی.
   • تست پل دیود (Bridge Rectifier) برای اطمینان از عدم اتصال کوتاه.
   • تست چشمی و اندازه‌گیری ولتاژ خازن صافی اصلی (Bulk Capacitor) (باید حدود ۳۱۰VDC در برق ۲۲۰VAC باشد).
   • تست آی‌سی سوئیچینگ (PWM Controller) و ماسفت (MOSFET) قدرت. اتصال کوتاه در ماسفت بسیار رایج است.
   • بررسی مقاومت‌های جریانی (Current Sense Resistors) با اهم پایین.
2. بررسی بخش ثانویه (Secondary Side):
   • تست دیود(های) شاتکی (Schottky Diode) خروجی برای اتصال کوتاه.
   • مهم: تست خازن‌های الکترولیتی خروجی. این خازن‌ها به مرور زمان دچار افزایش ESR شده و باعث ناپایداری یا عدم استارت کامل SMPS می‌شوند. استفاده از LCR متر در اینجا ضروری است.
3. بررسی فیدبک (Feedback Loop):
   • تست اپتوکوپلر فیدبک (مانند PC817) و آی‌سی مرجع ولتاژ (مانند TL431) که پایداری ولتاژ خروجی را تضمین می‌کنند.

۲. کنترلر ارور می‌دهد (Controller Shows Error Codes)

کنترلر روشن می‌شود اما یک خطای خاص را نمایش می‌دهد و اجازه استارت به کمپرسور نمی‌دهد.

علت احتمالی مشکل:

• بروز خطا در ورودی‌های سنسورها (فشار، دما).
• قطعی ارتباط با ترانس جریان (CT) یا سنسورهای داخلی و خارجی.
• خطای نرم‌افزاری یا کالیبراسیون اشتباه.
• فعال شدن سیستم‌های حفاظتی به دلیل شرایط غیرعادی عملکرد کمپرسور (Overload، دمای بالا).

روند تعمیر (مراحل استاندارد):

1. بررسی کد خطا نمایش داده شده روی LCD یا از طریق پورت ارتباطی.
2. تست سیگنال‌های ورودی آنالوگ از ترانسمیتر فشار و سنسورهای دما؛ تعویض سنسورهای معیوب.
3. بررسی سلامت ورودی دیجیتال آلارم‌ها و رفع اشکالات مربوط به سیم‌کشی.
4. آپدیت نرم‌افزار کنترلر یا بازنشانی تنظیمات به حالت کارخانه.
5. انجام تست عملیاتی در شرایط مختلف فشار و دما جهت بررسی رفع خطا.

تحلیل فنی خطاهای ورودی

• خطای سنسور دما (High Temp / Sensor Fault):
  • اغلب از سنسورهای PT100 یا PT1000 (RTD) یا ترمیستور (NTC) استفاده می‌شود.
  • رویکرد تعمیر: ابتدا خود سنسور و سیم‌کشی آن را بررسی کنید. سپس مدار ورودی روی برد را دنبال کنید. این مدار معمولاً شامل یک مدار پل وتستون (Wheatstone Bridge) و یک تقویت‌کننده عملیاتی (Op-Amp) مانند LM358 یا LM324 برای تقویت و مقیاس‌بندی سیگنال قبل از ارسال به ورودی ADC میکروکنترلر است. خرابی این Op-Amp یا مقاومت‌های دقیق (Precision Resistors) در مدار پل رایج است.
• خطای سنسور فشار (Pressure Sensor Fault):
  • معمولاً از ترانسمیترهای فشار با خروجی 4-20mA یا 0-10V استفاده می‌شود.
  • رویکرد تعمیر: ابتدا از وجود ولتاژ تغذیه لوپ (معمولاً ۲۴VDC) برای سنسور اطمینان حاصل کنید. سپس مدار ورودی را بررسی کنید. در ورودی 4-20mA، یک مقاومت شنت دقیق (مثلاً ۲۵۰ اهم) وجود دارد که جریان را به ولتاژ (۱-۵ ولت) تبدیل می‌کند. سوختن این مقاومت یا آسیب دیدن دیودهای زنر محافظ ورودی، باعث عدم دریافت سیگنال می‌شود.

۳. صفحه نمایشگر (LCD/HMI) روشن نمی‌شود یا تصویر ندارد

کنترلر کار می‌کند (مثلاً رله‌ها صدای کلیک می‌دهند) اما نمایشگر تصویری ندارد.

علت احتمالی مشکل:

• خرابی تغذیه مدار نمایشگر LCD (معمولاً ۵ ولت).
• قطع اتصال کابل فلت (Ribbon Cable) بین برد اصلی و صفحه نمایش.
• سوختگی بک‌لایت (Backlight) یا آسیب به درایور نمایشگر.
• در LCDهای گرافیکی، خرابی حافظه RAM نمایشگر یا خود کنترلر LCD.

روند تعمیر (مراحل استاندارد):

1. بررسی ولتاژ تغذیه نمایشگر و مدار روشنایی بک‌لایت؛ تعویض قطعات معیوب.
2. تست کابل فلت و رفع قطع یا تعویض در صورت نیاز.
3. تعویض ماژول نمایشگر در صورت عدم پاسخ‌دهی پس از تعمیر اولیه.
4. کالیبراسیون مجدد صفحه نمایش و تنظیمات گرافیکی پس از تعمیر.

عیب‌یابی مدار درایور LCD

• تست بک‌لایت: اگر تصویر بسیار کمرنگ در زیر نور دیده می‌شود اما روشنایی وجود ندارد، مدار بک‌لایت خراب است. این مدار معمولاً یک مبدل Boost (افزاینده ولتاژ) برای تغذیه LEDها یا یک اینورتر ولتاژ بالا (برای LCDهای CCFL قدیمی) است. آی‌سی درایور بک‌لایت و ماسفت آن را بررسی کنید.
• تست ولتاژ کنتراست (VEE): بسیاری از LCDهای کاراکتری برای کنتراست نیاز به یک ولتاژ منفی (مانند -۳ ولت) دارند. این ولتاژ اغلب توسط یک آی‌سی چارچ پمپ (Charge Pump) مانند ICL7660 تولید می‌شود. خرابی این آی‌سی باعث سفید شدن صفحه می‌شود.
• کانکتور ZIF: کانکتورهای کابل فلت (ZIF Connectors) بسیار حساس هستند. آن‌ها را با اسپری کنتاکت‌شوی تمیز کرده و از اتصال کامل اطمینان حاصل کنید.

۴. یکی از ورودی‌ها یا خروجی‌های کنترلر کار نمی‌کند (I/O Failure)

برای مثال، کنترلر فرمان Load می‌دهد اما شیر برقی عمل نمی‌کند، یا دکمه Emergency Stop فشرده شده اما کنترلر متوجه نمی‌شود.

علت احتمالی مشکل:

• خرابی ورودی یا خروجی آنالوگ و دیجیتال کنترلر.
• قطع ارتباط داخلی برد یا لحیم‌کاری ضعیف (لحیم سرد).
• آسیب دیدگی رله‌های خروجی یا درایورهای فرمان خروجی (مانند آرایه‌های ترانزیستوری).

روند تعمیر (مراحل استاندارد):

1. تست ولتاژ و سیگنال در پورت‌های ورودی و خروجی با مولتی‌متر و اسیلوسکوپ.
2. تعویض رله‌های معیوب یا ماسفت‌های درایور خروجی.
3. بررسی مسیرهای ارتباطی داخلی برد و رفع لحیم‌کاری سرد یا قطعی مدار (Trace Repair).
4. انجام تست سیستم پس از تعمیر و شبیه‌سازی ورودی/خروجی برای اطمینان از صحت عملکرد.

عیب‌یابی تخصصی I/O

• ورودی‌های دیجیتال (Digital Inputs): (مانند سوئیچ‌های ایمنی، اورلُد)
  • این ورودی‌ها تقریباً همیشه ایزوله هستند. سیگنال ورودی (مثلاً ۲۴VDC) از طریق یک مقاومت به یک اپتوکوپلر (مانند PC817 یا TLP521) می‌رسد. خروجی اپتوکوپلر به پین میکروکنترلر می‌رود.
  • رویکرد تعمیر: ولتاژ را در دو سر ورودی اپتوکوپلر تست کنید. اگر ولتاژ هست اما خروجی اپتوکوپلر فعال نمی‌شود، اپتوکوپلر سوخته است.
• خروجی‌های رله‌ای (Relay Outputs): (مانند شیر برقی، کنتاکتور اصلی)
  • پین میکروکنترلر مستقیماً نمی‌تواند رله را درایو کند. سیگنال به یک آی‌سی درایور (مانند ULN2003 یا ULN2803) یا یک ترانزیستور BJT/MOSFET می‌رود. این درایور، بوبین رله ۱۲ یا ۲۴ ولتی را فعال می‌کند.
  • رویکرد تعمیر: سیگنال ورودی به آی‌سی درایور را بررسی کنید. اگر سیگنال هست اما خروجی آی‌سی فعال نمی‌شود، آی‌سی درایور سوخته است. همچنین دیود هرزگرد (Flyback Diode) موازی با بوبین رله را تست کنید؛ اتصال کوتاه شدن این دیود مانع از فعال شدن رله می‌شود. در نهایت، خود رله ممکن است به دلیل پلاتین‌چسبانی معیوب شده باشد.

۵. کنترلر به‌درستی کار نمی‌کند یا عملکرد آن ناپایدار است (Unstable Operation)

کنترلر به صورت تصادفی ریست می‌شود، پارامترها را فراموش می‌کند یا هنگ می‌کند.

علت احتمالی مشکل:

• اختلال در نرم‌افزار کنترلر یا پارامترهای تنظیم‌شده.
• آسیب‌دیدگی حافظه داخلی یا پردازنده مرکزی (CPU).
• وجود نویز و تداخل الکترومغناطیسی (EMI) شدید در محیط صنعتی.
• خرابی باتری پشتیبان (Backup Battery) و از دست رفتن تنظیمات.

روند تعمیر (مراحل استاندارد):

1. بازنشانی تنظیمات به حالت کارخانه (Factory Reset) و بارگذاری مجدد پارامترها.
2. آپدیت نرم‌افزار سیستم (Firmware) کنترل به آخرین نسخه موجود (در صورت دسترسی).
3. تعویض حافظه EEPROM یا پردازنده در صورت خطای سخت‌افزاری.
4. بررسی و رفع مشکلات نویز محیطی با نصب فیلترهای EMI بر روی خطوط تغذیه و سیگنال‌ها.
5. انجام تست طولانی‌مدت جهت اطمینان از پایداری عملکرد کنترلر پس از تعمیر.

بررسی عمیق ناپایداری

• مشکلات EMI/EMC:
  • اطمینان حاصل کنید که شیلد کابل‌های سنسورها به درستی و تنها در یک طرف (معمولاً سمت کنترلر) به ارت متصل شده باشد.
  • بررسی کنید که کابل‌های قدرت (موتور) از کابل‌های سیگنال (سنسورها) جدا باشند.
  • فیلترهای EMI ورودی برد کنترلر را تست کنید.
• خرابی حافظه (Data Corruption):
  • بسیاری از کنترلرها پارامترها را در یک حافظه EEPROM خارجی (مانند سری 24C_xx یا 93C_xx) ذخیره می‌کنند.
  • رویکرد تعمیر: با استفاده از پروگرامر، محتویات این حافظه را بخوانید (Backup). سپس آی‌سی را پاک کرده یا تعویض کنید و محتویات پشتیبان را روی آن رایت کنید. گاهی اوقات فقط رایت مجدد همان دیتا مشکل را حل می‌کند.
• خرابی کریستال اسیلاتور (Crystal Oscillator):
  • کریستال اسیلاتور، پالس ساعت (Clock) پردازنده را تامین می‌کند. هرگونه نقض یا ناپایداری در این پالس (به دلیل لحیم سرد یا خرابی خود کریستال) باعث هنگ کردن یا ریست شدن‌های تصادفی می‌شود. بررسی سیگنال آن با اسیلوسکوپ ضروری است.

کالیبراسیون پس از تعمیر؛ گام نهایی و حیاتی

تعمیر کنترلر کمپرسور صنعتی هوا با لحیم‌کاری قطعه معیوب تمام نمی‌شود. پس از تعمیر، به خصوص اگر قطعاتی در مدار ورودی آنالوگ تعویض شده باشند، کالیبراسیون مجدد سنسورها الزامی است.

کالیبراسیون سنسور فشار

1. کمپرسور را در حالت دستی (Manual) قرار دهید.
2. یک منبع فشار کالیبره (Calibrated Pressure Source) به ورودی سنسور فشار متصل کنید.
3. وارد منوی کالیبراسیون (Calibration Menu) کنترلر شوید (معمولاً نیاز به پسورد سرویس دارد).
4. فشار صفر (Zero) و حداکثر (Span) را تنظیم کنید. برای مثال، به سیستم فشار صفر اعمال کرده و در منو، آن را تایید کنید؛ سپس فشار حداکثری (مثلاً ۱۰ بار) اعمال کرده و آن را در منو تایید کنید تا کنترلر مقادیر ADC را با فشار واقعی تطبیق دهد.

کالیبراسیون سنسور دما

این فرآیند مشابه کالیبراسیون فشار است، با این تفاوت که از یک شبیه‌ساز RTD/Thermistor یا یک حمام دمای کالیبره برای تنظیم نقاط صفر و صد استفاده می‌شود.

تعمیرات تخصصی کنترلر کمپرسور، راهکاری هوشمندانه با دیجی برد

همانطور که در این راهنمای فنی مشاهده شد، تعمیر کنترلر کمپرسور صنعتی هوا فرآیندی پیچیده، چندلایه و نیازمند دانشی عمیق از الکترونیک آنالوگ، دیجیتال، سیستم‌های میکروپروسسوری و همچنین درک فرآیند عملکرد خود کمپرسور است. عیب‌یابی بدون تجهیزات دقیق مانند اسیلوسکوپ و LCR متر، یا تلاش برای تعمیر بدون درک کامل معماری برد، می‌تواند منجر به آسیب بیشتر و غیرقابل تعمیر شدن ماژول شود.

مجموعه دیجی برد با در اختیار داشتن یکی از مجهزترین آزمایشگاه‌های تعمیر بردهای الکترونیکی صنعتی در کشور و با بهره‌گیری از تیم مهندسی مجرب و متخصص در زمینه تعمیرات اینورتر و کنترلرهای صنعتی، آماده ارائه خدمات تخصصی در این حوزه است.

ما با آشنایی عمیق با معماری کنترلرهای برندهای برتر جهانی، از جمله Ingersoll Rand (مدل‌های Xe)، Atlas Copco (سری Elektronikon)، Sabroe (سری Unisab)، Kaeser (سری Sigma) و Air Maker، آماده پذیرش و تعمیر کنترلرهای معیوب شما هستیم.

اگر کنترلر کمپرسور شما دچار مشکلاتی از قبیل روشن نشدن، نمایش خطا، عدم کارکرد نمایشگر یا اختلال در عملکرد شده است، پیش از اقدام به تعویض پرهزینه آن، با کارشناسان ما در دیجی برد تماس حاصل فرمایید. ما با عیب‌یابی دقیق در سطح قطعه و استفاده از قطعات اصلی، تضمین می‌کنیم که مغز متفکر سیستم شما با حداقل هزینه و در کوتاه‌ترین زمان توقف ممکن، به چرخه‌ی تولید بازگردد.
