آشنایی فنی با ساختار و عملکرد یو پی اس APC
یو پی اسهای APC بهگونهای طراحی شدهاند که در زمان نوسان یا قطع برق، انرژی پایدار و بدون وقفه برای تجهیزات حساس فراهم کنند. شناخت ساختار داخلی این دستگاهها نقش مهمی در عیبیابی و تعمیر یو پی اس APC دارد؛ زیرا بسیاری از مشکلات عملکردی به تعامل بین بخشهای مختلف سیستم مرتبط هستند.
بهطور کلی UPS های APC در سه توپولوژی اصلی طراحی میشوند:
- Offline (Standby)
- Line‑Interactive
- Online Double Conversion
در مدلهای حرفهایتر مانند Smart‑UPS معمولاً از ساختار Line‑Interactive یا Online استفاده میشود که پایداری ولتاژ و کیفیت خروجی بالاتری دارند.

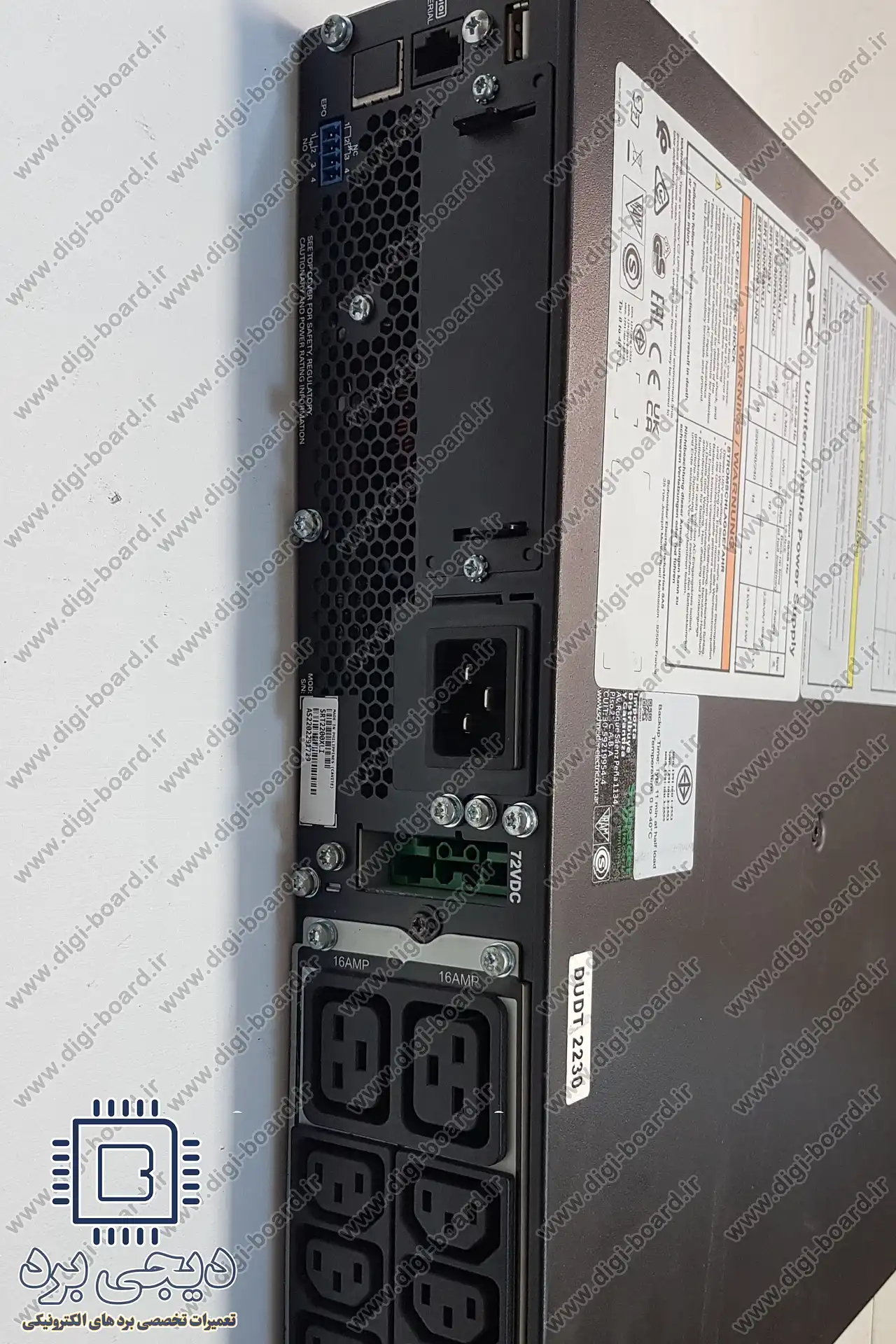

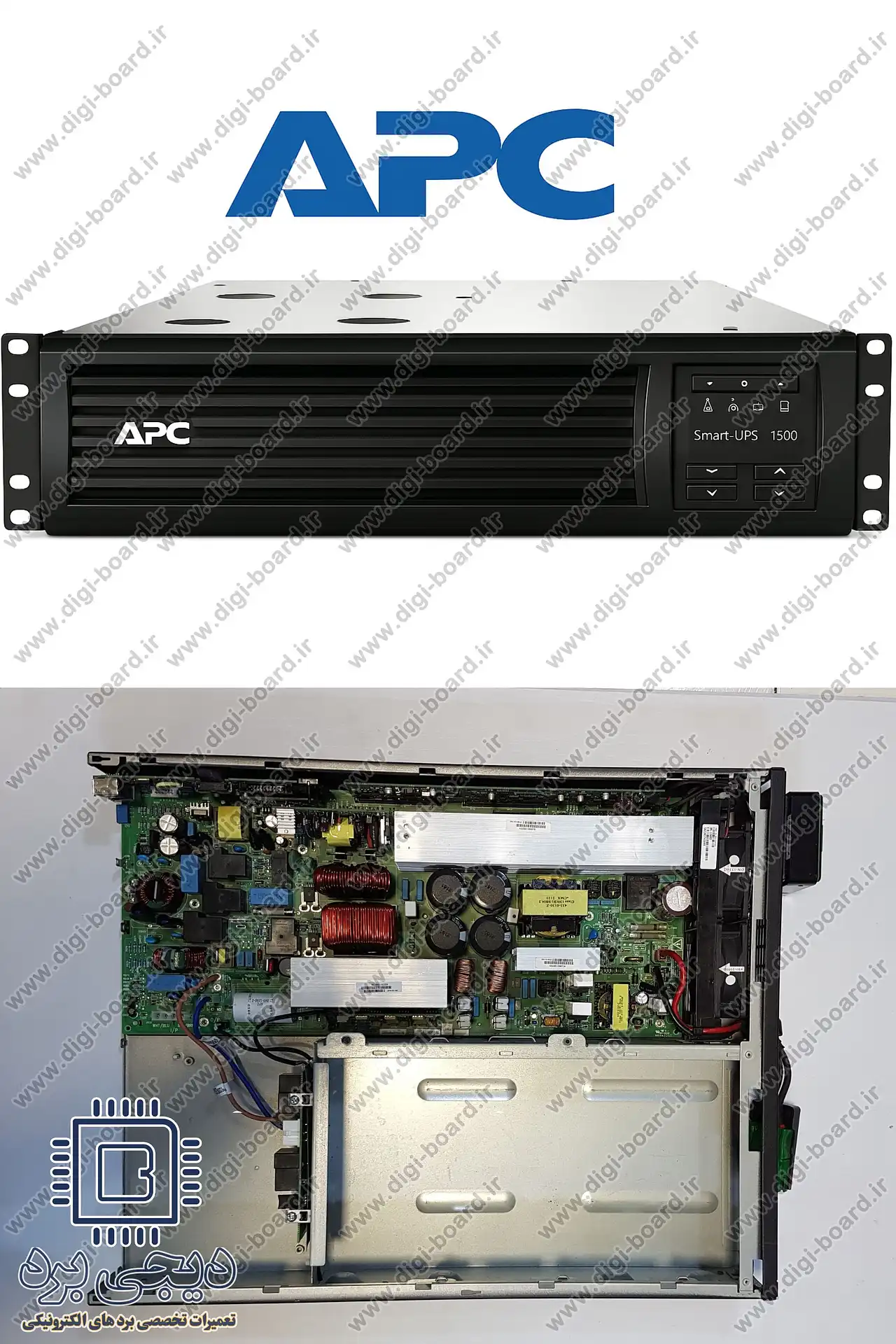

بلوکهای اصلی داخلی در UPS های APC
ساختار داخلی یک یو پی اس APC از چند بخش الکترونیکی و کنترلی تشکیل شده است که هر کدام نقش مشخصی در تأمین برق پایدار دارند. مهمترین این بخشها عبارتاند از:
- ورودی AC و فیلتر EMI برای حذف نویز و اختلالات الکترومغناطیسی
- مدار یکسوکننده (Rectifier) برای تبدیل برق AC به DC
- مدار شارژر باتری برای شارژ و مدیریت وضعیت باتریها
- بانک باتری که معمولاً از باتریهای 12 ولت سیلد اسید بهصورت سری تشکیل میشود
- مدار اینورتر برای تبدیل برق DC باتری به AC پایدار
- بایپس استاتیک یا رلهای برای انتقال سریع بار در شرایط خاص
- مدار کنترل مبتنی بر میکروکنترلر یا DSP برای مدیریت عملکرد کل سیستم
- مدارهای سنجش جریان، ولتاژ و دما برای نظارت و حفاظت از دستگاه
در مدلهای Online Double Conversion برق ورودی ابتدا توسط یکسوکننده به DC تبدیل میشود و سپس اینورتر، برق AC کاملاً پایدار برای خروجی تولید میکند. در زمان قطع برق نیز باتریها از طریق باس DC تغذیه اینورتر را ادامه میدهند تا تجهیزات بدون وقفه کار کنند.
درک دقیق این ساختار برای تکنسینها بسیار مهم است؛ زیرا در فرآیند تعمیر یو پی اس APC بسیاری از خرابیها به ارتباط میان این بلوکها مربوط میشود، نه صرفاً خرابی یک قطعه مجزا.
علل ریشهای خرابی در یو پی اس UPS ای پی سی APC
خرابی در یو پی اس APC معمولاً در اثر استهلاک تدریجی قطعات، نوسانات برق یا شرایط نامناسب محیطی رخ میدهد. شناسایی علت اصلی خرابی در فرآیند عیبیابی و تعمیر یو پی اس APC اهمیت زیادی دارد، زیرا از تکرار خطا و آسیب مجدد به دستگاه جلوگیری میکند.
مهمترین دلایل خرابی UPS های APC
- فرسودگی یا خرابی باتری : افزایش مقاومت داخلی، سولفاته شدن صفحات و کاهش ظرفیت باتری میتواند باعث خطای Battery Fault و فشار اضافی به مدار شارژر شود.
- نوسانات شدید برق ورودی : اضافهولتاژ یا افت شدید ولتاژ ممکن است به پل دیود ورودی، ترانزیستورهای MOSFET یا IGBT و خازنهای باس DC آسیب وارد کند.
- خرابی خازنهای الکترولیتی : کاهش ظرفیت یا افزایش ESR در خازنهای باس DC باعث ایجاد ریپل شدید، افزایش دمای سوئیچینگ و در نهایت سوختن قطعات قدرت میشود.
- اختلال در مدار شارژر باتری : خرابی آیسی PWM یا ماسفت شارژر میتواند مانع شارژ صحیح باتری شده و عملکرد UPS را مختل کند.
- گردوغبار و تهویه نامناسب : تجمع گردوغبار روی هیتسینکها باعث افزایش دمای IGBT و کاهش عمر قطعات قدرت در UPS میشود.
در بسیاری از موارد، خرابی یو پی اس APC به باتری معیوب، نوسانات برق، خازنهای فرسوده یا مشکلات مدار شارژر مرتبط است. تشخیص دقیق علت خرابی نقش مهمی در تعمیر یو پی اس APC و جلوگیری از تکرار آسیب در سیستمهای برق اضطراری دارد.
نشانههای خرابی متداول در UPS های APC
- روشن نشدن کامل دستگاه
- آلارم مداوم و خطای Replace Battery
- سوئیچ نکردن به حالت باتری
- قطع خروجی در زمان بار
- صدای تقتق رله یا بایپس
- سوختن فیوز ورودی
در مواردی که دستگاه در بارهای بالا خاموش میشود، احتمال خرابی در بخش اینورتر یا خازنهای باس بیشتر است.
اگر تجهیزات حساس مجموعه شما دچار نوسانات برق شده و نیاز به پایداری ولتاژ دارید، پیشنهاد میکنیم برای بررسی تخصصی قطعات و سرویسهای پیشگیرانه، به صفحه تعمیر UPS صنعتی مراجعه کنید.
مراحل عملی عیبیابی و تعمیر یو پی اس APC
عیبیابی و تعمیر یو پی اس APC باید بر اساس یک روند مرحلهبهمرحله و اصولی انجام شود. بررسی منظم بخشهای ورودی برق، مدار قدرت، شارژر باتری و سیستم کنترل کمک میکند تا علت واقعی خرابی سریعتر شناسایی شود. اجرای این مراحل باعث میشود فرآیند تعمیر UPS APC با دقت بیشتر انجام شده و از آسیب مجدد به قطعات حساس دستگاه جلوگیری شود.
مرحله 1: ایمنی و تخلیه انرژی
قبل از هر اقدامی:
- دستگاه را از برق جدا کنید
- باتریها را جدا کنید
- خازنهای باس DC را با مقاومت توان بالا تخلیه کنید
- از دستکش عایق و ابزار ایمن استفاده شود
ولتاژ باس در برخی مدلها به بیش از 300V DC میرسد.
مرحله 2: بررسی ورودی و مسیر اولیه AC
- تست فیوز ورودی
- بررسی MOV های حفاظتی
- تست پل دیود با مولتیمتر در حالت دیود
- اندازهگیری ولتاژ DC پس از یکسوکننده
در صورت اتصال کوتاه در پل دیود، معمولاً فیوز اصلی نیز سوخته است.
مرحله 3: تست خازنهای باس DC
- بررسی ظاهری (بادکردگی، نشتی)
- اندازهگیری ظرفیت با LCR متر
- تست ESR
کاهش ظرفیت این خازنها باعث ایجاد نویز و ناپایداری در خروجی میشود.
مرحله 4: عیبیابی اینورتر (IGBT / MOSFET)
- تست اتصال کوتاه Drain-Source
- بررسی مقاومت Gate
- تست درایور گیت با اسیلوسکوپ
- بررسی مدار Snubber
سوختن IGBT معمولاً همراه با آسیب به درایور نیز رخ میدهد و صرفاً تعویض قطعه قدرت کافی نیست.
مرحله 5: بررسی مدار شارژر باتری
- اندازهگیری ولتاژ شارژ (معمولاً 13.5 تا 14 ولت برای هر باتری 12V)
- تست آیسی کنترل PWM
- بررسی ماسفت یا ترانزیستور قدرت شارژر
- کنترل مقاومتهای سنجش جریان
اگر ولتاژ شارژ بیش از حد باشد، باتری به سرعت خراب میشود.
مرحله 6: تست مدار کنترل و سنسورها
- بررسی رگولاتورهای 5V و 12V
- تست میکروکنترلر از نظر ریست شدن
- بررسی سنسور جریان (Current Shunt یا Hall)
- کنترل سنسور دما روی هیتسینک
خرابی در این بخش میتواند باعث آلارم کاذب یا قطع ناگهانی خروجی شود.
مرحله 7: تست بایپس و رلهها
- بررسی سلامت کنتاکت رله
- تست ولتاژ تحریک بوبین
- کنترل بایپس استاتیک (در مدلهای آنلاین)
کنتاکتهای معیوب باعث جرقهزنی و افت ولتاژ خروجی میشوند.
مرحله 8: تست نهایی تحت بار
پس از تعمیر:
- اتصال بار مقاومتی تدریجی
- اندازهگیری جریان خروجی
- کنترل دمای هیتسینک
- بررسی شکل موج خروجی با اسیلوسکوپ
خروجی باید سینوسی پایدار و بدون اعوجاج شدید باشد.
در تعمیر یو پی اس APC ، تست بار واقعی تا 70–80٪ ظرفیت نامی انجام میشود تا پایداری سیستم تأیید شود. در پروژههای سازمانی، انجام این مرحله در محیطهای مجهز اهمیت بالایی دارد و معمولاً توسط مراکز تخصصی با تجهیزات تست صنعتی انجام میشود.
نکات تخصصی برای افزایش کیفیت تعمیر یو پی اس APC
برای دستیابی به یک تعمیر یو پی اس APC اصولی ، رعایت برخی نکات فنی در زمان عیبیابی و تعمیر اهمیت زیادی دارد. این موارد به تکنسین کمک میکنند تا علاوه بر رفع خرابی فعلی، از بروز مشکلات مشابه در آینده نیز جلوگیری کند.
- بررسی درایور گیت قبل از تعویض IGBT : در بسیاری از موارد، خرابی IGBT بهدلیل مشکل در مدار درایور گیت رخ میدهد؛ بنابراین بررسی کامل این بخش قبل از تعویض قطعه قدرت ضروری است.
- کنترل مسیرهای PCB در خرابیهای شدید : در صورت سوختگی گسترده، باید مسیرهای برد از نظر قطع شدن، کربنی شدن یا آسیب حرارتی بهدقت بررسی و در صورت نیاز بازسازی شوند.
- تعویض همزمان خازنهای باس DC :برای جلوگیری از ناپایداری در مدار قدرت، بهتر است خازنهای باس DC بهصورت مجموعهای و همزمان تعویض شوند.
- انجام کالیبراسیون پس از تعویض باتری : بعد از نصب باتری جدید، اجرای تست کالیبراسیون به سیستم کمک میکند تا ظرفیت و وضعیت باتری را بهدرستی تشخیص دهد.
- بررسی عملکرد فن خنککننده : سیستم خنککننده نقش مهمی در حفظ سلامت قطعات قدرت دارد؛ بنابراین سلامت فن باید بررسی شده و در صورت ضعف یا خرابی تعویض شود.
در بسیاری از کاربردهای صنعتی، بازسازی مسیرهای قدرت و انجام تست دقیق درایورها نیازمند تجهیزات حرفهای لحیمکاری، ابزار اندازهگیری پیشرفته و سیستم تست بار است؛ تجهیزاتی که معمولاً فقط در مراکز تخصصی تعمیرات در دسترس هستند.
اگر دستگاه شما با مشکل در تأمین برق اضطراری یا ناپایداری خروجی مواجه شده است، پیشنهاد میکنیم صفحه تعمیر یو پی اس UPS را برای آشنایی با مراحل عیبیابی و تعمیر تخصصی این تجهیزات مطالعه کنید.
جمعبندی و اهمیت تعمیر تخصصی یو پی اس APC
یو پی اسهای APC نقش حیاتی در تأمین برق پایدار برای تجهیزات حساس شبکه، مراکز داده و سیستمهای صنعتی دارند. به همین دلیل، خرابی در بخشهایی مانند باتری، اینورتر، مدار شارژر یا برد کنترل باید بهصورت دقیق و اصولی بررسی شود. عیبیابی صحیح، استفاده از قطعات باکیفیت و انجام تست نهایی تحت بار واقعی از مهمترین عوامل در یک تعمیر یو پی اس APC پایدار هستند.
دیجی برد با تمرکز بر تعمیرات تخصصی بردهای صنعتی و تجهیزات الکترونیک قدرت، خدمات عیبیابی و تعمیر انواع UPS های APC را با استفاده از تجهیزات تست پیشرفته و تجربه فنی ارائه میدهد. هدف این مجموعه بازگرداندن عملکرد پایدار دستگاه و افزایش طول عمر تجهیزات در محیطهای صنعتی و سازمانی است.
