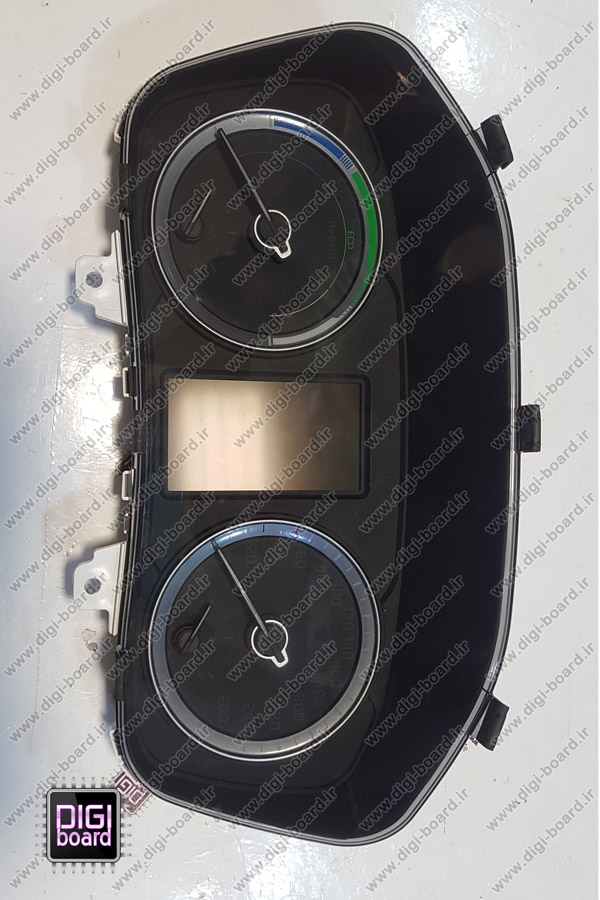

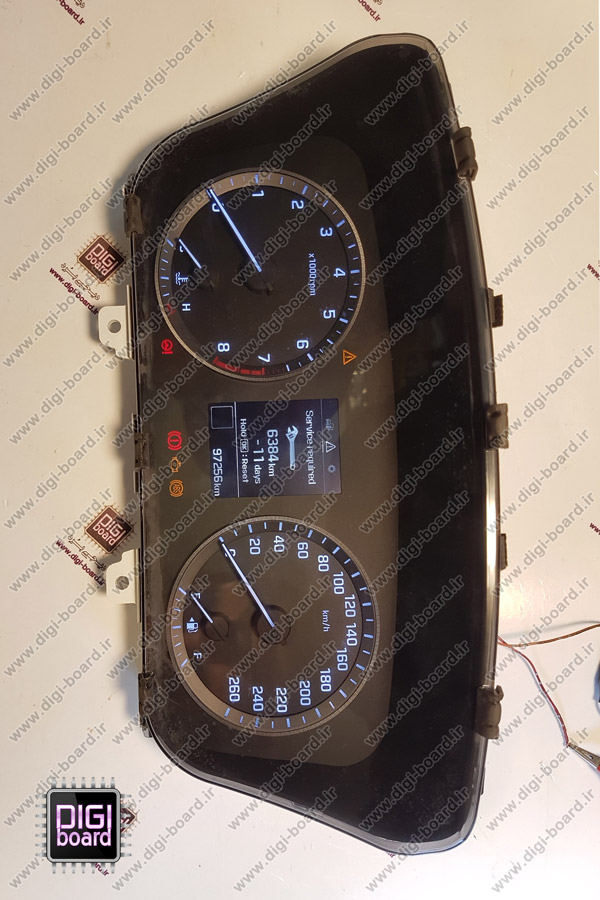

صفحه کیلومتر سوناتا در نسل YF (۲۰۱۰ تا ۲۰۱۴) و نسل LF (۲۰۱۵ به بعد) با هم فرق دارد. YF عقربه‌های آنالوگ با یک نمایشگر کوچک وسط دارد و در LF، نمایشگر وسط بزرگ‌تر و رنگی شده است. در هر دو، کلاستر داده‌ها را از شبکه CAN می‌گیرد و چراغ‌های هشدار را بر اساس پیام ماژول‌های دیگر روشن می‌کند.
علائم خرابی کلاستر
- صفحه کیلومتر با باز کردن سوئیچ روشن نمی‌شود ولی خودرو روشن می‌شود
- عقربه دور موتور یا سرعت ثابت روی صفر است
- نمایشگر وسط بخشی از اطلاعات را نشان نمی‌دهد یا پیکسل‌های آن سوخته است
- عقربه سوخت یا دما درست حرکت نمی‌کند
مسیر عیب‌یابی
ابتدا با دیاگ بررسی می‌شود که آیا داده‌های سرعت و دور از شبکه به کلاستر می‌رسد. اگر عقربه سرعت کار نکند و ماژول ABS خطای سنسور چرخ داشته باشد، ایراد از کلاستر نیست. در عقربه سوخت، شناور باک و سیم‌کشی آن اول اندازه‌گیری می‌شود.

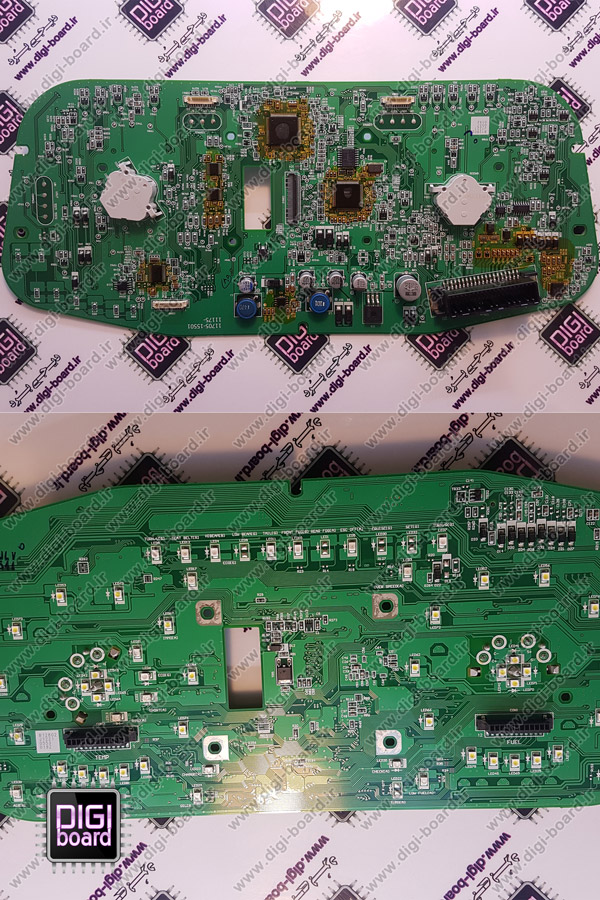

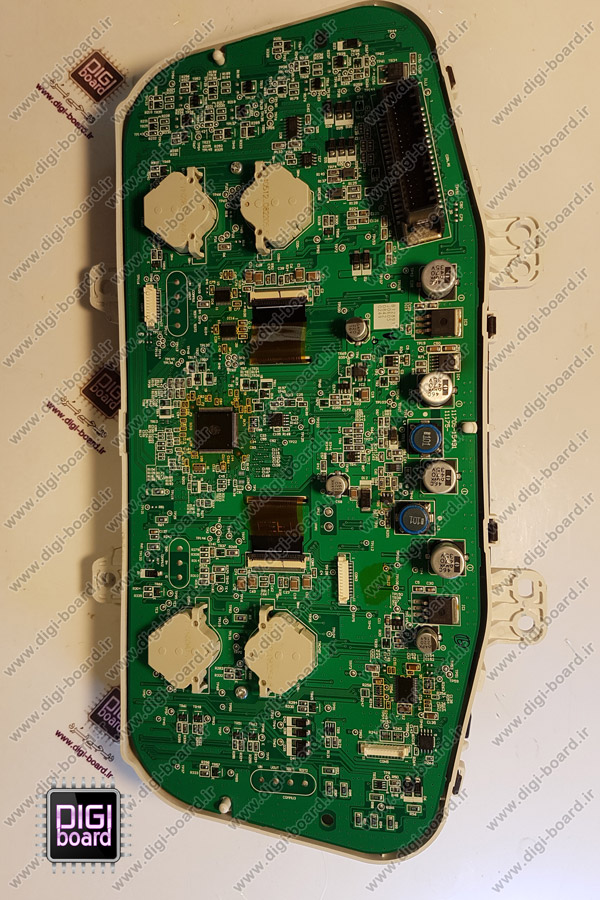

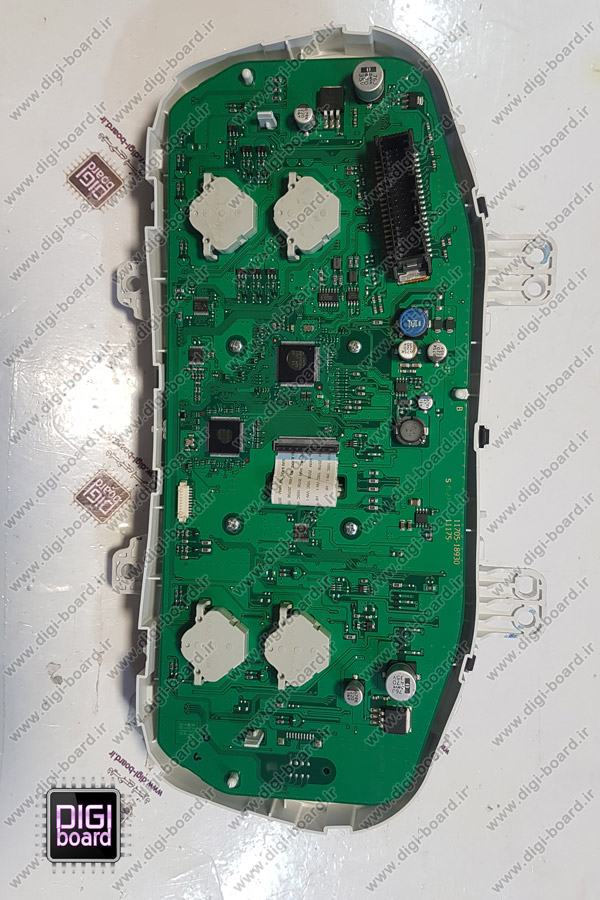

وقتی ایراد داخل کلاستر باشد، صفحه روی میز با تغذیه و شبیه‌ساز CAN راه‌اندازی می‌شود. در سوناتا، خرابی موتورهای پله‌ای عقربه‌ها، رگولاتور تغذیه و نور پس‌زمینه نمایشگر از موارد رایج است. در نسل LF، اتصال فلت نمایشگر وسط هم بررسی می‌شود.
تعمیر و تست
قطعات معیوب تعویض و کلاستر با تست خودکار عقربه‌ها روی میز و سپس روی خودرو آزمایش می‌شود. چون حافظه اصلی دست نمی‌خورد، کیلومتر خودرو و تنظیمات صفحه بدون تغییر باقی می‌ماند.
پیشنهاد
اگر عقربه‌ها گاهی کار می‌کنند و گاهی نه، زمان و شرایط آن، مثل سرما یا گرمای هوا، را یادداشت کنید؛ ایرادهای مقطعی معمولاً با تغییر دما ظاهر می‌شوند و این اطلاعات پیدا کردن قطعه معیوب را آسان‌تر می‌کند.
