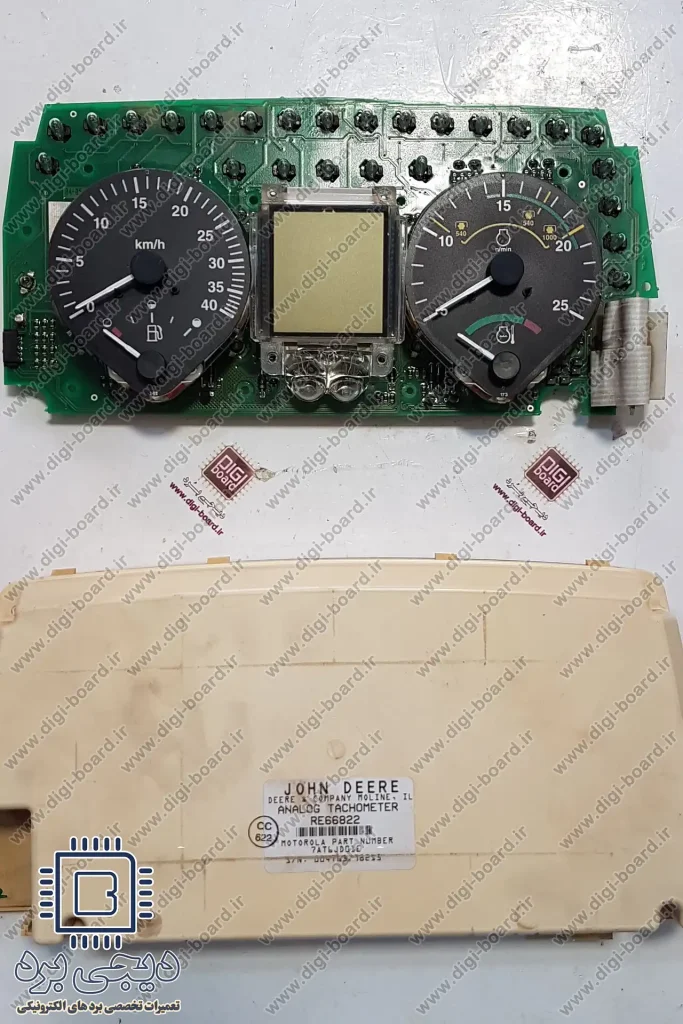

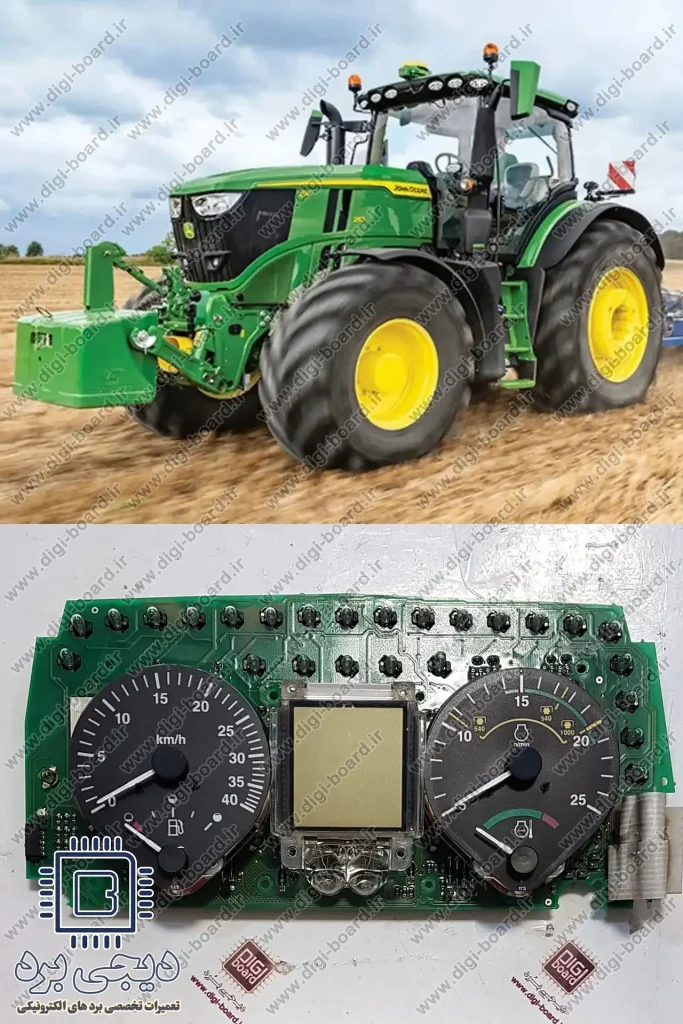

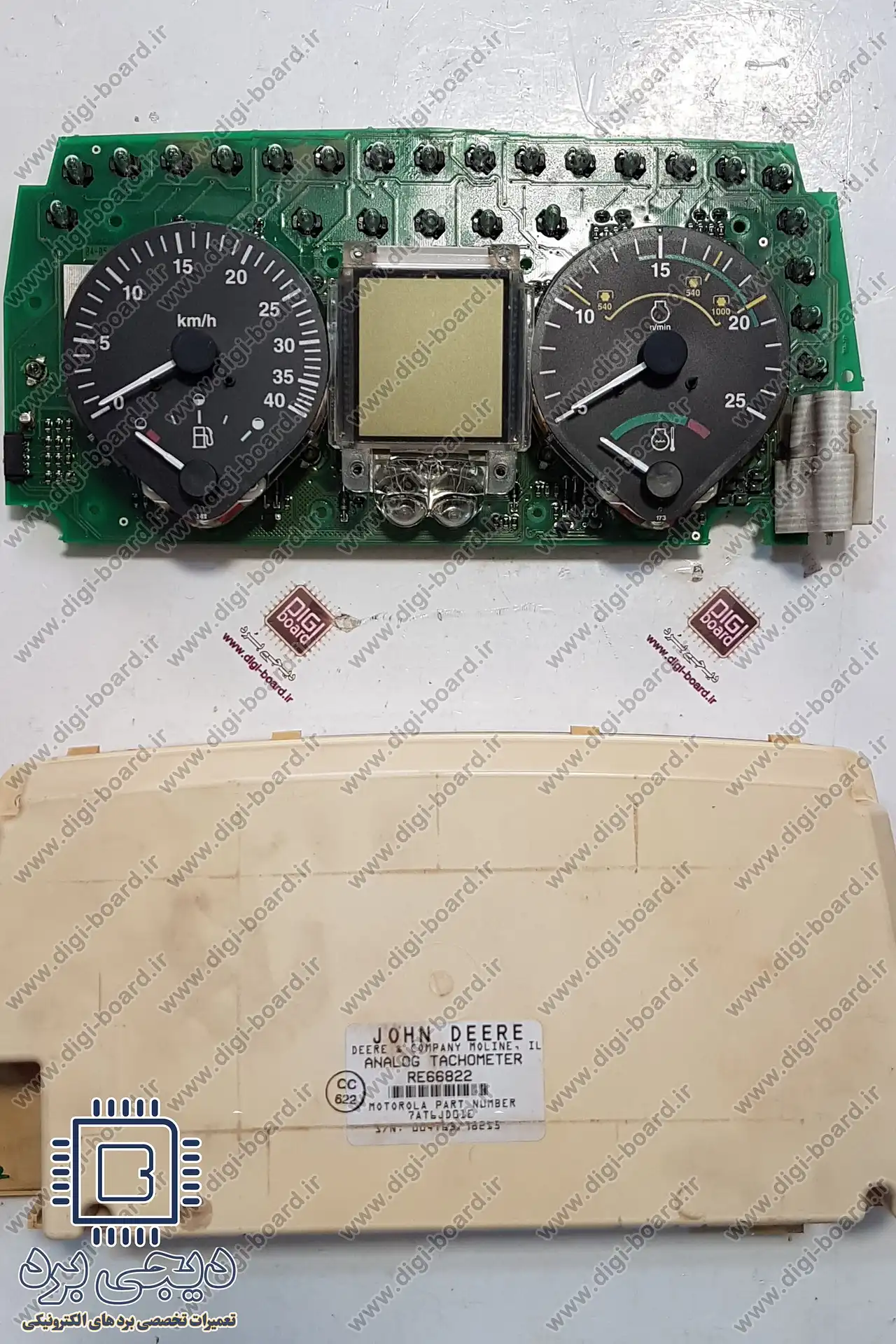

صفحه کیلومتر یا کامباین گِیج (Instrument Cluster) در تراکتورهای جاندیر یکی از مهمترین واحدهای الکترونیکی است که اطلاعات حیاتی مانند سرعت، دور موتور (RPM)، وضعیت هیدرولیک، دمای موتور، خطاهای ECU و هشدارهای عملیاتی را نمایش میدهد. هرگونه اختلال در این مجموعه میتواند برنامهریزی سرویس، ایمنی اپراتور و عملکرد صحیح تراکتور را تحتتأثیر قرار دهد.
از آنجایی که تعمیر تجهیزات الکترونیکی جاندیر تخصص بالایی نیاز دارد، مجموعه دیجیبرد در ابتدای مقاله به شما یادآوری میکند که در صورت نیاز به تعمیر سریع و تخصصی، امکان ارائه این خدمات برای شما وجود دارد.
معرفی کوتاه و عملکرد صفحه کیلومتر تراکتور جاندیر
صفحه کیلومتر در مدلهای مختلف John Deere علاوه بر نمایش اطلاعات، نقش واسط ارتباطی میان ECU و اپراتور را دارد. این واحد شامل بخشهای اصلی زیر است:
نمایشگر LCD یا LED
مدارهای پردازنده (MCU)
درایورهای گیجها و سنسورها
منبع تغذیه داخلی (Regulator / DC-DC)
پورتهای ارتباطی CAN و J1939
حافظه EEPROM برای ذخیره دادههای کارکرد
خرابی در هر یک از این بخشها باعث ایجاد خطاهایی مانند خاموشی کامل پنل، نمایش اشتباه اطلاعات یا عدم ارتباط با ECU میشود.
اشاره به خدمات دیجیبرد
در صورتی که در روند عیبیابی یا تعمیر صفحه کیلومتر تراکتور جاندیر با خطاهای پیچیده الکترونیکی مواجه شوید، تکنسینهای دیجیبرد با تجهیزات تخصصی CAN Tester و پروگرامرهای مخصوص، امکان بازسازی کامل برد را دارند.
مشکلات رایج صفحه کیلومتر تراکتور جاندیر (John Deere)
در ادامه، مشکلاتی که تکنسینها بیشتر با آن مواجه میشوند بررسی شده است:
1. روشن نشدن کامل صفحه کیلومتر
شرح مشکل: صفحه بدون دلیل خاموش است و هیچ اطلاعاتی نمایش داده نمیشود.
علتهای محتمل:
خرابی رگولاتور ولتاژ
نوسان و خطای ورودی 12/24 ولت
سوختن فیوز داخلی پنل
قطعی در سیمکشی دستهسیم جلو داشبورد
2. خطا در نمایش RPM یا سرعت
شرح مشکل: دور موتور یا سرعت اشتباه، ناپایدار یا صفر نشان داده میشود.
علتهای ریشهای:
خرابی سنسور سرعت چرخ یا میللنگ
نویز در ارتباط CAN
اختلال در درایور گیج یا ADC داخلی مدار
ذخیره مقادیر اشتباه در EEPROM
3. عدم برقراری ارتباط دیاگ با صفحه کیلومتر
شرح مشکل: دستگاه دیاگ JD Service Advisor پنل را شناسایی نمیکند.
علتها:
اختلال در شبکه CAN-BUS
خرابی ترانسیور CAN (TJA1050 یا مشابه)
خطای نرمافزار داخلی MCU
کابلکشی معیوب
میتوانید برای دریافت خدمات و یا مشاوره تعمیرات انواع خودرو به صفحه تعمیر خودرو مراجعه کنید.
4. روشن بودن نور پسزمینه اما عدم نمایش محتوا
شرح مشکل: صفحه روشن است اما کاراکتر یا عددی دیده نمیشود.
دلایل احتمالی:
خرابی LCD در اثر لرزش یا نفوذ رطوبت
ایراد در خطوط دیتا (DATA/CLK)
خرابی IC درایور السیدی
سولفاته شدن کانکتورها
5. ریست شدن یا هنگ کردن صفحه کیلومتر
علتها:
ضعف خازنهای تغذیه
باگ نرمافزاری
مشکلات حرارتی روی برد اصلی
نوسان ولتاژ در مدار استارت
ابزارهای مورد نیاز برای تعمیر
برای تعمیر پنل کیلومتر تراکتور John Deere معمولاً به ابزارهای زیر نیاز دارید:
مولتیمتر دیجیتال True RMS
اسیلوسکوپ برای تحلیل خطوط CAN و سیگنال سنسورها
هیتر و هویه حرفهای
پروگرامر EEPROM (Xprog / UPA / TL866)
منبع تغذیه قابل تنظیم
دستگاه CAN Tester
ابزار جداسازی LCD و قاب بازکنها
اسپری خشک و مواد پاککننده تخصصی PCB
تعمیر انواع ای سی یو ECU ایسیو دیزل
مراحل عملیاتی تعمیر صفحه کیلومتر تراکتور جاندیر
در ادامه فرآیند استاندارد و مرحلهبهمرحله تعمیر آورده شده است:
مرحله 1: بررسی اولیه و تشخیص عیب
چککردن ولتاژ ورودی پنل
تست فیوزهای مسیر تغذیه
اسکن تراکتور با دیاگ John Deere
بررسی لاگ خطاهای ECU برای یافتن منشأ مشکل
مرحله 2: تست سیمکشی و شبکه CAN
اندازهگیری مقاومت شبکه (60 اهم)
بررسی قطعی یا اتصال بدنه در خطوط CAN-H و CAN-L
تست ولتاژ تفاضلی روی شبکه در حالت روشن
در صورت مشاهده نویز یا اختلال، لازم است ابتدا عیب کابلکشی برطرف شود.
مرحله 3: بازکردن پنل و ارزیابی برد
پس از باز کردن صفحه کیلومتر:
بررسی نقاط داغ و قطعات سوخته
تست خازنهای الکترولیت و SMD
چک کردن مسیر تغذیه با اسیلوسکوپ
ارزیابی کیفیت لحیمکاری درایورها و MCU
مرحله 4: تعمیر قطعات داخلی
در این مرحله بسته به نوع ایراد اقدامات زیر انجام میشود:
الف) تعمیر مدار تغذیه
تعویض رگولاتورهای 3.3V و 5V
تعمیر مسیرهای سوخته یا قطعشده
تعویض دیودهای محافظ TVS
ب) تعمیر درایور گیجها
در صورت خطا در نشانگرها:
تست IC Driver مخصوص گیج
جایگزینی موتورهای آنالوگ Stepper Motor درصورت فرسودگی
ج) احیای ارتباط CAN
تعویض ترانسیور TJA
بررسی دیودهای محافظ
تعمیر مسیرهای DATA و GND
د) رفع خطاهای نرمافزاری و حافظه
خواندن و تصحیح دیتای EEPROM
کالیبراسیون نمایشگر
بازنویسی برنامه MCU در صورت نیاز
مرحله 5: تعمیر و تست LCD
تست فلت
گرمادهی کنترلشده برای رفع قطعی خطوط
تعویض LCD در صورت سوختگی یا نشتی کریستال
مرحله 6: مونتاژ نهایی و تست عملیاتی
تست در شرایط کار واقعی
بررسی پایداری اطلاعات
ارزیابی روشنایی و وضوح نمایشگر
تست ارتباط کامل با ECU
همچنین میتوانید برای دریافت خدمات و یا مشاوره تعمیرات انواع تجهیزات پزشکی به صفحه تعمیر صفحه کیلومتر خودرو و موتور مراجعه فرمایید.
سوالات متداول تکنسینها
1. آیا تعمیر صفحه کیلومتر جاندیر مقرونبهصرفه است؟
بله، در اکثر موارد هزینه تعمیر یکسوم تا نصف قیمت یک پنل نو است و کیفیت تعمیر در مراکز تخصصی کاملاً قابل اطمینان است.
2. آیا خرابی LCD نشاندهنده خرابی کامل پنل است؟
خیر. معمولاً تنها با تعویض LCD یا فلت مشکل برطرف میشود.
3. آیا خطای CAN همیشه از ECU است؟
خیر. خرابی ترانسیور CAN در پنل یکی از رایجترین دلایل عدم ارتباط است.
4. آیا امکان کالیبراسیون مجدد بعد از تعمیر وجود دارد؟
بله. کالیبراسیون توسط پروگرامر و ابزار تخصصی انجام میشود.
