تعمیر کنترل فن رادیاتور موتور BMW؛ راهنمای جامع عیب‌یابی و بازیابی سیستم خنک‌کننده

مقدمه: قلب تپنده خنک‌کننده در خودروهای لوکس

مالکیت خودرویی مانند BMW تجربه‌ای فراتر از رانندگی معمولی است؛ این خودروها مهندسی دقیقی دارند که در آن هر قطعه نقشی حیاتی ایفا می‌کند. یکی از حساس‌ترین و مهم‌ترین سیستم‌ها در موتورهای پرقدرت باواریا، سیستم خنک‌کننده است.

تصور کنید در یک روز گرم تابستانی در ترافیک سنگین هستید و ناگهان متوجه بالا رفتن آمپر آب می‌شوید یا صدای فن خودروی‌تان به طرز غیرعادی بلند می‌شود و قطع نمی‌گردد. این لحظه‌ای است که اهمیت قطعه‌ای کوچک اما حیاتی به نام “کنترل یونیت فن رادیاتور” مشخص می‌شود.

در خودروهای مدرنی مانند بی ام و، فن رادیاتور دیگر یک قطعه مکانیکی ساده نیست که فقط با روشن شدن موتور بچرخد. این سیستم هوشمند، تحت فرماندهی یک واحد کنترل الکترونیکی عمل می‌کند که وظیفه دارد دمای موتور را در بهینه‌ترین حالت ممکن نگه دارد. وقتی این واحد فرمان دچار اختلال شود، سلامت کل موتور به خطر می‌افتد.

ما در مجموعه دیجی برد، با درک حساسیت این موضوع، این مقاله را به عنوان یک مرجع کامل برای شما تدارک دیده‌ایم تا با علائم خرابی، دلایل بروز مشکل و روند تخصصی تعمیر کنترل فن رادیاتور موتور BMW آشنا شوید. هدف ما این است که شما با آگاهی کامل از وضعیت خودروی خود، بهترین تصمیم را برای تعمیرات آن بگیرید و از هزینه‌های سنگین تعویض موتور جلوگیری کنید.

تعمیر یونیت فن خودرو توسط تیم متخصص دیجی برد

نقش حیاتی و پیچیدگی‌های سیستم خنک‌کننده BMW

سیستم خنک‌کننده در خودروهای BMW، به ویژه در مدل‌های جدیدتر، یکی از پیشرفته‌ترین سیستم‌های مدیریت حرارتی در صنعت خودرو محسوب می‌شود. برخلاف خودروهای قدیمی که فن رادیاتور تنها دو حالت خاموش و روشن (یا نهایتاً دو دور کند و تند) داشت، در خودروهای BMW سیستم خنک‌کننده به صورت کاملاً داینامیک و پیوسته مدیریت می‌شود.

قلب این مدیریت هوشمند، کنترل یونیت فن (Fan Control Unit) یا همان ماژول کنترل فن است. این قطعه مستقیماً با ECU (کامپیوتر مرکزی خودرو) در ارتباط است و بر اساس داده‌های لحظه‌ای که از سنسورهای مختلف دریافت می‌کند، سرعت چرخش پروانه فن را تنظیم می‌نماید.

شما به عنوان صاحب یک BMW باید بدانید که این سیستم چرا تا این حد حیاتی است. موتورهای این کمپانی معمولاً در دماهای کاری بالاتری نسبت به خودروهای معمولی کار می‌کنند تا راندمان سوخت و آلایندگی بهتری داشته باشند. حفظ این دمای دقیق (که گاهی به بالای ۱۰۵ درجه سانتی‌گراد می‌رسد) نیازمند عملکرد بی‌نقص فن است.

کنترل یونیت فن رادیاتور موتور BMW با استفاده از تکنولوژی PWM (مدولاسیون عرض پالس) ولتاژ ورودی به موتور فن را کنترل می‌کند. این یعنی فن می‌تواند با هر سرعتی بین ۰ تا ۱۰۰ درصد توان خود بچرخد، نه فقط دور کند و تند.

زمانی که شما خودرو را تحت فشار قرار می‌دهید، کولر را روشن می‌کنید یا در ترافیک توقف کرده‌اید، یونیت فن فرمان می‌گیرد تا سرعت گردش هوا را افزایش دهد. حال تصور کنید این واحد کنترل دچار نقص شود. اگر فن روشن نشود، در کمتر از چند دقیقه دمای موتور به نقطه جوش می‌رسد و احتمال سوختن واشر سرسیلندر یا تاب برداشتن بلوک سیلندر به شدت افزایش می‌یابد.

از طرفی، اگر سیستم نتواند سرعت فن را کم کند، فن با حداکثر توان کار کرده و علاوه بر ایجاد صدای آزاردهنده، باعث استهلاک شدید موتور فن و تخلیه باتری می‌شود. درک عملکرد این قطعه به شما کمک می‌کند تا متوجه شوید چرا تعمیرات آن نیازمند تخصص الکترونیکی بالاست و نمی‌توان با روش‌های سنتی مکانیکی با آن برخورد کرد. در دیجی برد، ما این قطعه را نه به عنوان یک قطعه مصرفی ساده، بلکه به عنوان یک برد الکترونیکی پیچیده بررسی و تعمیر می‌کنیم.

اجزای اصلی مرتبط با یونیت فن

برای اینکه درک بهتری از فرآیند تعمیر کنترل فن رادیاتور موتور BMW داشته باشید، باید بدانید این یونیت با چه اجزایی در تعامل است. شناخت این اجزا به شما کمک می‌کند تا در زمان بروز مشکل، تحلیل اولیه‌ی بهتری داشته باشید:

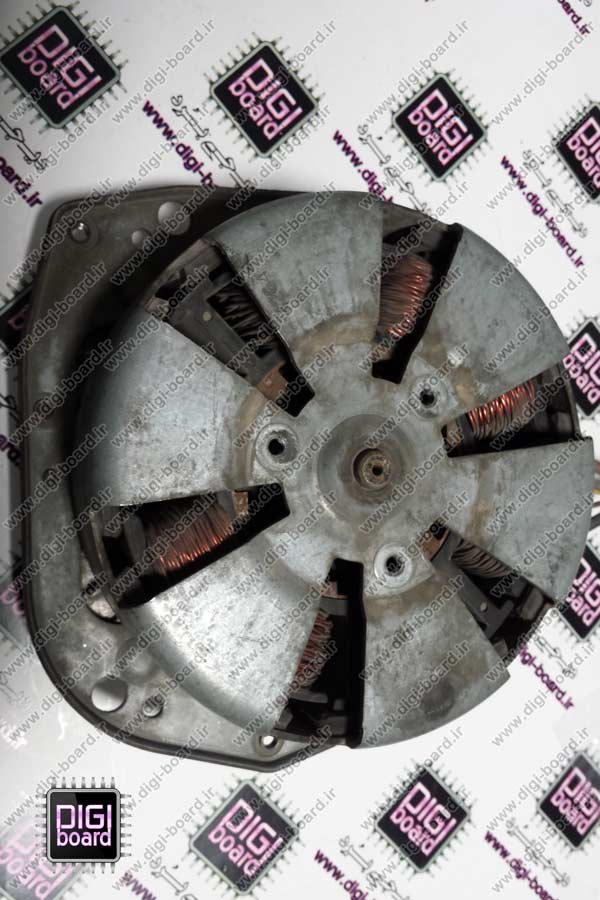

• موتور الکتریکی فن: این قطعه مصرف‌کننده نهایی است که پروانه را می‌چرخاند. گاهی اوقات خود موتور سالم است اما فرمانی دریافت نمی‌کند.
• سنسور دمای مایع خنک‌کننده (Coolant Temp Sensor): چشم و گوش سیستم است. اگر این سنسور اطلاعات غلط به ECU بدهد، یونیت فن نیز فرمان اشتباه صادر می‌کند.
• رله‌ها و فیوزها: محافظان سیستم برق هستند. قبل از هر تعمیر پیچیده‌ای، سلامت این قطعات ارزان‌قیمت باید تایید شود.
• کامپیوتر موتور (DME/ECU): مغز متفکر که تصمیم می‌گیرد فن چه زمانی و با چه سرعتی بچرخد و دستور را به یونیت فن صادر می‌کند.

تحلیل علائم خرابی و مشکلات متداول در فن BMW

تشخیص زودهنگام خرابی در سیستم خنک‌کننده می‌تواند مرز بین یک تعمیر ساده و یک فاجعه پرهزینه باشد. در تجربه ما در دیجی برد، خرابی‌های مربوط به کنترل فن رادیاتور موتور BMW معمولاً با نشانه‌های مشخصی بروز می‌کنند. شما به عنوان راننده، اولین کسی هستید که متوجه تغییر رفتار خودرو می‌شوید. در اینجا سه سناریوی اصلی و بسیار رایج را که نشان‌دهنده نقص در سیستم فن هستند، با جزئیات بررسی می‌کنیم.

• اولین و خطرناک‌ترین سناریو، روشن نشدن فن است.

این وضعیت معمولاً ترسناک‌ترین حالت برای راننده است. شما در حال رانندگی هستید و ناگهان چراغ اخطار دمای آب روشن می‌شود یا عقربه دما به سمت منطقه قرمز حرکت می‌کند. در این حالت، حتی با وجود گرم شدن بیش از حد موتور، فن هیچ واکنشی نشان نمی‌دهد.

این مشکل می‌تواند ریشه‌های مختلفی داشته باشد؛ از سوختن موتور فن گرفته تا قطعی در سیم‌کشی‌های اصلی. اما در بسیاری از موارد، مشکل مستقیماً به خود کنترل یونیت برمی‌گردد که توانایی انتقال جریان برق به فن را از دست داده است. نادیده گرفتن این علامت حتی برای چند دقیقه می‌تواند خسارات جبران‌ناپذیری به موتور وارد کند.

• سناریوی دوم که بسیار در خودروهای BMW شایع است، کارکرد مداوم و یکسره فن است.

در این حالت، به محض اینکه خودرو را روشن می‌کنید (حتی اگر موتور سرد باشد)، فن با حداکثر سرعت شروع به چرخش می‌کند و تا زمانی که خودرو را خاموش نکنید، از حرکت باز نمی‌ایستد. گاهی حتی پس از خاموش کردن خودرو نیز فن برای دقایقی به کار خود ادامه می‌دهد. این رفتار معمولاً یک حالت “امنیت خرابی” (Fail-Safe) است.

زمانی که ECU ارتباط خود را با سنسور دما یا یونیت فن از دست می‌دهد، برای جلوگیری از گرم شدن احتمالی موتور، دستور می‌دهد فن با حداکثر توان کار کند. این مسئله شاید در کوتاه‌مدت از موتور محافظت کند، اما باعث خرابی زودهنگام فن و خالی شدن باتری می‌شود.

• سناریوی سوم، عملکرد تک‌سرعته فن است. همان‌طور که گفتیم، فن BMW باید متغیر باشد.
• اگر متوجه شدید فن خودروی شما فقط دو حالت دارد (یا خاموش است یا با آخرین سرعت می‌چرخد) و حالت‌های میانی و آرام را ندارد، این نشان‌دهنده نقص در مدارات داخلی کنترل یونیت یا مقاومت فن است. در این حالت، سیستم تهویه مطبوع (کولر) نیز ممکن است عملکرد مطلوبی نداشته باشد، زیرا کندانسور کولر به جریان هوای مداوم و تنظیم‌شده نیاز دارد. عدم تشخیص جریان صحیح توسط یونیت، باعث می‌شود نوسانات دمایی موتور زیاد شود که در درازمدت به قطعات پلاستیکی و شلنگ‌های سیستم خنک‌کننده آسیب می‌زند.

جدول عیب‌یابی سریع علائم

برای اینکه بتوانید سریع‌تر وضعیت خودروی خود را ارزیابی کنید، علائم و دلایل احتمالی را در جدول زیر دسته‌بندی کرده‌ایم. این جدول به شما کمک می‌کند تا گزارش دقیق‌تری به تکنسین‌های دیجی برد ارائه دهید:

گام‌به‌گام تا تشخیص و عیب‌یابی دقیق (دیاگنوستیک)

تعمیر کنترل فن رادیاتور موتور BMW بدون یک فرآیند عیب‌یابی دقیق و اصولی امکان‌پذیر نیست. در بسیاری از تعمیرگاه‌های غیر تخصصی، مکانیک‌ها با مشاهده اولین نشانه خرابی، اقدام به تعویض کامل مجموعه فن می‌کنند که هزینه‌ای بسیار سنگین برای مالک خودرو دارد. اما در دیجی برد، ما معتقدیم که تشخیص صحیح، نیمی از تعمیر است. روند عیب‌یابی باید سیستماتیک باشد تا منبع اصلی مشکل شناسایی شود، نه فقط نشانه‌های ظاهری.

مرحله اول تعمیر کنترل فن رادیاتور موتور BMW: بررسی با دستگاه دیاگ تخصصی

همه چیز با اتصال دستگاه دیاگ تخصصی BMW (مانند ICOM یا لانچ‌های پیشرفته) شروع می‌شود. سیستم الکترونیکی BMW بسیار هوشمند است و در صورت بروز هرگونه اختلال در مدار فن، کد خطای مشخصی (DTC) را در حافظه کامپیوتر ثبت می‌کند.

کدهایی که معمولاً با عباراتی مانند “Electric Fan Activation” یا “Coolant Fan Output Stage” همراه هستند، مستقیماً ما را به سمت مشکل هدایت می‌کنند. خواندن این کدها به ما می‌گوید که آیا مشکل قطعی مدار است، اتصال کوتاه رخ داده و یا سیگنال نامعتبر دریافت می‌شود. این مرحله از حدس و گمان جلوگیری کرده و مسیر تعمیر را شفاف می‌کند.

مرحله دوم تعمیر کنترل فن رادیاتور موتور BMW: بازرسی بصری و فیزیکی فیوزها و رله‌ها

قبل از اینکه سراغ قطعات گران‌قیمت برویم، باید ساده‌ترین اجزا را چک کنیم. سیستم فن دارای فیوزهای آمپر بالا و رله‌های قدرتمند است. سوختن یک فیوز ۵۰ آمپر می‌تواند کل سیستم را از کار بیندازد. تکنسین باید جعبه فیوزهای داخل موتور و گاهی جعبه فیوزهای داخل اتاق را بررسی کند. همچنین رله فن که وظیفه سوئیچ کردن جریان اصلی برق را دارد، باید تست شود. گاهی خال‌زدگی پلاتین‌های داخل رله باعث چسبیدن کنتاکت‌ها و یکسره شدن فن می‌شود.

مرحله سوم تعمیر کنترل فن رادیاتور موتور BMW: تست سنسور دمای آب و سیم‌کشی

اگر دیاگ و فیوزها سالم بودند، نوبت به سنسور دمای مایع خنک‌کننده می‌رسد. این سنسور یک مقاومت متغیر با دما (Thermistor) است. با استفاده از مولتی‌متر می‌توان مقاومت آن را در دماهای مختلف اندازه گرفت و با جدول استاندارد BMW مقایسه کرد. همچنین، تمام سوکت‌ها و کانکتورهای متصل به فن باید از نظر اکسیدگی، شل بودن یا سوختگی بررسی شوند. در خودروهای BMW، پوسیدگی عایق سیم‌ها در اثر حرارت موتور یکی از دلایل شایع قطعی ارتباط بین ECU و یونیت فن است.

اهمیت تست مدار PWM

یکی از تخصصی‌ترین بخش‌های عیب‌یابی که در دیجی برد انجام می‌شود، تست سیگنال PWM است. همانطور که اشاره شد، سیم نازکی که از ECU به یونیت فن می‌آید، حامل یک سیگنال دیجیتال موج مربعی است. با استفاده از اسیلوسکوپ، تکنسین باید شکل موج این سیگنال را بررسی کند.

اگر سیگنال از سمت ECU ارسال می‌شود اما فن واکنش نشان نمی‌دهد، به احتمال ۹۹ درصد یونیت کنترل روی فن خراب است. اما اگر سیگنالی وجود نداشته باشد، ایراد از سیم‌کشی یا خود ECU است. این تست دقیق مشخص می‌کند که آیا واقعاً نیاز به باز کردن و تعمیر یونیت فن وجود دارد یا خیر. بدون این تست، تعویض یونیت فن ممکن است مشکل را حل نکند و هزینه‌ای بیهوده روی دست شما بگذارد.

فرآیند تخصصی تعمیر کنترل فن رادیاتور موتور BMW در دیجی برد

پس از اینکه مراحل عیب‌یابی تکمیل شد و اطمینان حاصل کردیم که مشکل از کنترل یونیت فن رادیاتور است، وارد فاز عملیاتی تعمیر می‌شویم. برخلاف تصور عموم که فکر می‌کنند این قطعات پرسی و غیر قابل تعمیر هستند، ما در دیجی برد با بهره‌گیری از دانش الکترونیک و تجهیزات پیشرفته، قادر به احیای این ماژول‌های ارزشمند هستیم. روند تعمیرات ما ترکیبی از مهندسی معکوس و جایگزینی دقیق قطعات آسیب‌دیده است.

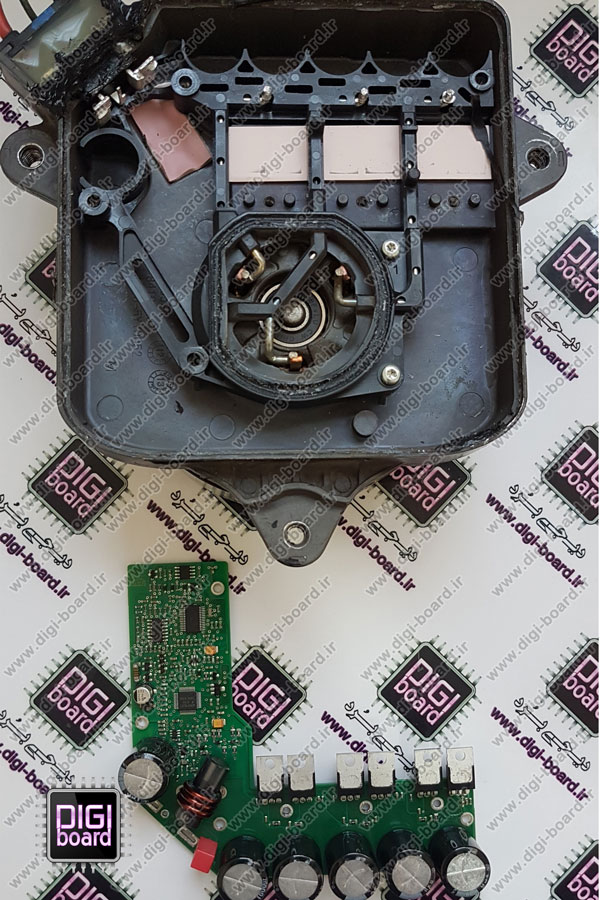

جداسازی و دسترسی به مدار:

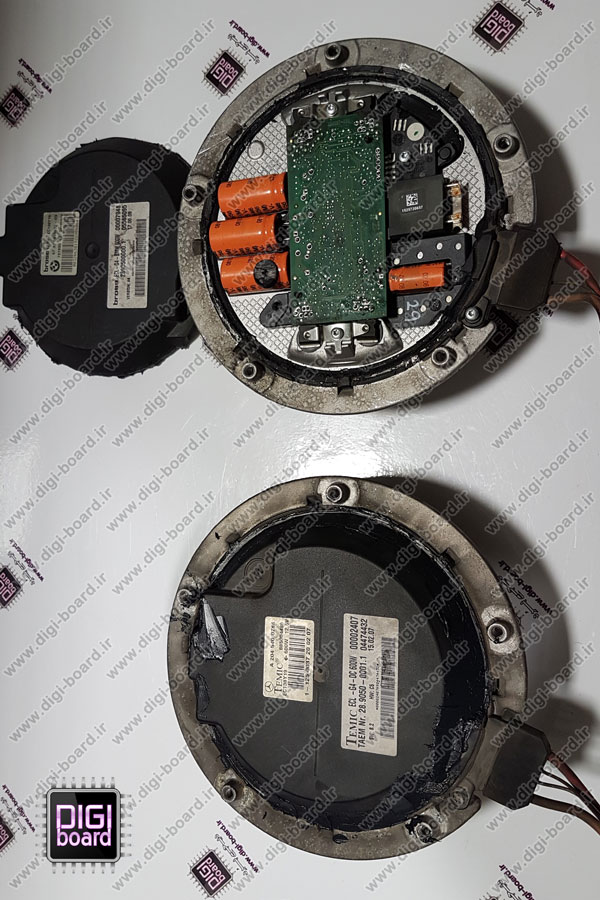

اولین چالش در تعمیر کنترل فن رادیاتور موتور BMW، باز کردن پوسته محافظ آن است. این یونیت‌ها معمولاً با رزین‌های مخصوص یا چسب‌های سیلیکونی قوی آب‌بندی شده‌اند تا از نفوذ آب و گرد و غبار جلوگیری شود. باز کردن غیر اصولی این قاب می‌تواند به برد مدار چاپی (PCB) آسیب برساند. متخصصان ما با ابزارهای دقیق و حرارت کنترل‌شده، دسترسی به مدار داخلی را بدون آسیب به ساختار اصلی فراهم می‌کنند.

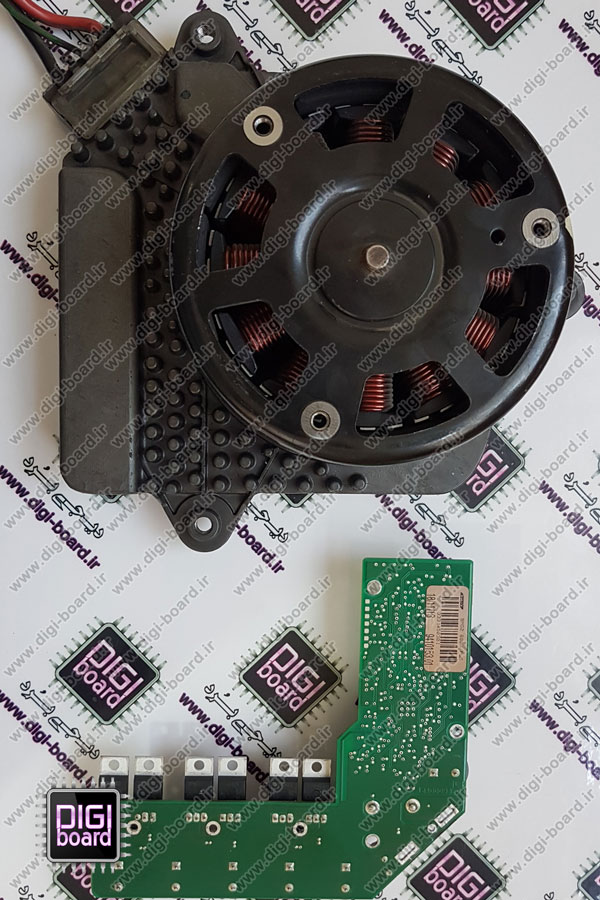

بررسی قطعات الکترونیک قدرت:

مشکل اصلی این یونیت‌ها معمولاً در بخش قدرت است. ترانزیست‌های ماسفت (MOSFET) که وظیفه سوئیچینگ جریان بالای فن را دارند، تحت فشار و حرارت زیاد دچار سوختگی یا اتصال کوتاه می‌شوند. در دیجی برد، ما این ماسفت‌ها را با نمونه‌های اصلی و با کیفیت جایگزین می‌کنیم. همچنین دیودهای محافظ و خازن‌های الکترولیتی که در اثر مرور زمان خشک شده یا باد کرده‌اند، تعویض می‌شوند. استفاده از قطعات اورجینال در این مرحله حیاتی است؛ قطعات تقلبی توان تحمل جریان را ندارند و خیلی زود دوباره می‌سوزند.

ترمیم اتصالات و لحیم سردی:

یکی دیگر از مشکلات رایج در بردهای الکترونیکی خودرو، ایجاد “لحیم سردی” (Cold Solder) است. نوسانات شدید دمای موتور و لرزش‌های خودرو باعث می‌شود که قلع پایه‌های قطعات سنگین روی برد ترک برداشته و اتصال قطع و وصل شود. ما تمام نقاط حساس برد را زیر میکروسکوپ بررسی کرده و با استفاده از آلیاژ قلع با کیفیت بالا، اتصالات را تجدید می‌کنیم. این کار باعث می‌شود یونیت در برابر لرزش و گرما مقاوم‌تر شود.

کالیبراسیون و تست نهایی:

پس از انجام تعمیرات سخت‌افزاری، یونیت مجدداً بسته شده و آب‌بندی می‌شود (حتی بهتر از روز اول). اما کار اینجا تمام نمی‌شود. یونیت تعمیر شده باید روی تستر شبیه‌ساز یا روی خودرو نصب شده و عملکرد آن سنجیده شود. ما بررسی می‌کنیم که آیا فن با سرعت‌های متغیر به درستی کار می‌کند؟ آیا در زمان روشن شدن کولر واکنش صحیح دارد؟ تنها پس از گذراندن این تست‌های سخت‌گیرانه است که قطعه به مشتری تحویل داده می‌شود. این فرآیند دقیق تعمیراتی در دیجی برد، تضمین‌کننده عمر طولانی قطعه و آسودگی خاطر شماست.

نکات طلایی در نگهداری سیستم خنک‌کننده

تعمیر کنترل فن رادیاتور موتور BMW پایان کار نیست؛ بلکه شروعی برای نگهداری بهتر است تا از بروز مجدد مشکل جلوگیری شود. رعایت چند نکته ساده می‌تواند عمر سیستم خنک‌کننده شما را چند برابر کند:

• شستشوی رادیاتور: گرد و خاک و حشرات که لابلای شبکه‌های رادیاتور گیر می‌کنند، جریان هوا را مسدود کرده و فشار مضاعفی به فن وارد می‌کنند. شستشوی دوره‌ای رادیاتور با فشار ملایم آب، تنفس خودرو را باز می‌کند.
• بررسی مایع خنک‌کننده: استفاده از ضد یخ و ضد جوش استاندارد BMW بسیار مهم است. مایعات بی‌کیفیت باعث رسوب‌گذاری و خوردگی سنسور دما می‌شوند که در نهایت به عملکرد یونیت فن آسیب می‌زند.
• چک کردن سوکت‌ها: هر بار که روغن موتور را تعویض می‌کنید، از مکانیک بخواهید نگاهی به سوکت برق فن بیندازد. اگر سوکت داغ شده یا تغییر رنگ داده باشد، نشانه وجود مقاومت در اتصال است و باید سریعاً تمیز یا تعویض شود.
• تعویض پیشگیرانه: اگر خودروی شما بیش از ۵ سال کار کرده است، بررسی ذغال‌های موتور فن نیز توصیه می‌شود. مصرف بالای جریان توسط موتور فن فرسوده، قاتل اصلی کنترل یونیت است.

نتیجه‌گیری: چرا تعمیر تخصصی بهترین گزینه است؟

سیستم خنک‌کننده خودروهای BMW، مجموعه‌ای از تکنولوژی و دقت است که نیازمند توجه ویژه می‌باشد. خرابی کنترل یونیت فن رادیاتور، مشکلی نیست که بتوان آن را نادیده گرفت یا با راهکارهای موقت برطرف کرد. همان‌طور که در این مقاله بررسی کردیم، از علائم اولیه مثل یکسره کار کردن فن تا مراحل پیچیده دیاگنوستیک و تعمیر برد الکترونیکی، همگی نیازمند دانش تخصصی و ابزار دقیق هستند.

شما با انتخاب گزینه تعمیر تخصصی به جای تعویض قطعه با نمونه‌های بی‌کیفیت یا استوک نامطمئن، نه تنها در هزینه‌های خود صرفه‌جویی می‌کنید، بلکه از اصالت و عملکرد سیستم خودروی خود نیز اطمینان حاصل می‌نمایید. تیم فنی دیجی برد با سال‌ها تجربه در زمینه تعمیرات الکترونیک خودروهای لوکس، آماده است تا مشکلات مربوط به یونیت فن BMW شما را با گارانتی و تضمین کیفیت برطرف کند. اجازه ندهید حرارت موتور، لذت رانندگی با BMW را از شما بگیرد؛ همین امروز برای بررسی سیستم خنک‌کننده خود اقدام کنید.
