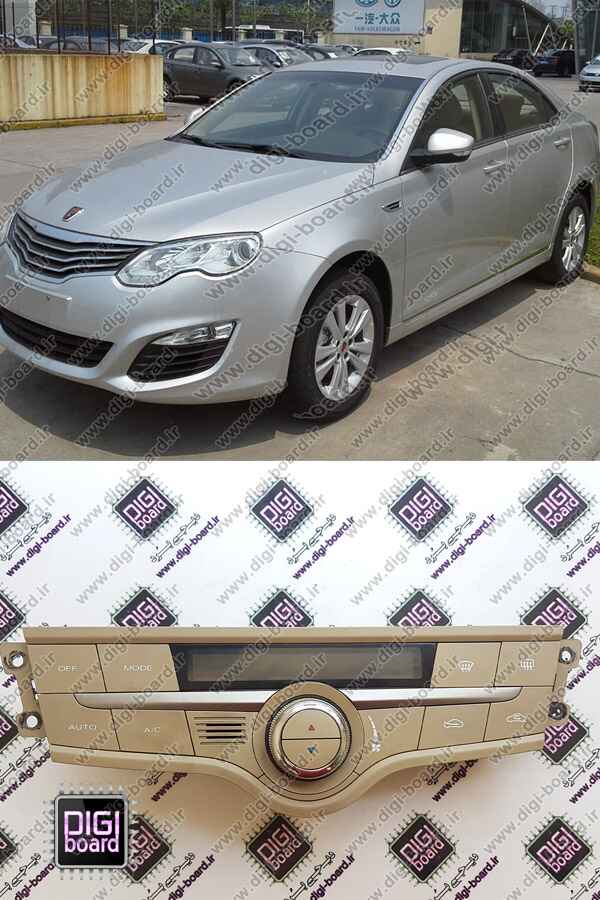

تعمیر پنل کولر خودرو MG ام جی

پنل کولر MG ام جی بخش اصلی مدیریت سیستم تهویه مطبوع خودرو را بر عهده دارد. این پنل فرمان‌های مربوط به روشن و خاموش کردن کمپرسور، تنظیم دما، کنترل دمپرهای هوا و تنظیم سرعت فن را به یونیت کنترل مرکزی (HVAC ECU) ارسال می‌کند. خرابی پنل کولر می‌تواند منجر به از کار افتادن کامل سیستم تهویه، ناتوانی در تنظیم دما و عدم عملکرد کمپرسور شود. در ادامه، به بررسی مشکلات متداول پنل کولر MG 550 و روند تعمیر تخصصی آن پرداخته می‌شود.

مشکلات رایج پنل کولر خودرو MG ام جی و روند تعمیر تخصصی

۱. پنل کولر روشن نمی‌شود

• علائم مشکل:
  • پنل کولر پس از استارت خودرو هیچ عکس‌العملی نشان نمی‌دهد.
  • صفحه نمایش خاموش و کلیدهای پنل غیر فعال هستند.
• دلایل احتمالی:
  • قطعی تغذیه برق پنل یا خرابی مدار پاور داخلی.
  • سوختگی فیوز سیستم تهویه یا قطع شدن سیم‌کشی برق‌رسانی.
• روند تعمیر:
  1. بررسی ولتاژ تغذیه ورودی پنل با مولتی‌متر.
  2. تست فیوزهای سیستم HVAC و اطمینان از سلامت مدار تغذیه.
  3. بررسی و تعمیر برد پاور داخلی پنل، تعویض رگولاتور ولتاژ، خازن‌ها و آی‌سی‌های معیوب.
  4. تست نهایی روشن شدن پنل پس از تعمیر و تأمین ولتاژ پایدار.

۲. کلیدهای پنل کولر عمل نمی‌کنند

• علائم مشکل:
  • کلیدهای تغییر دما، سرعت فن یا حالت توزیع هوا بی‌پاسخ هستند.
  • نمایشگر روشن است اما دستورات از پنل اعمال نمی‌شوند.
• دلایل احتمالی:
  • خرابی کلیدهای فیزیکی (TACT SWITCH).
  • قطعی در مدار سیگنال کلیدها به برد اصلی کنترل.
• روند تعمیر:
  1. باز کردن قاب پنل و تست مکانیکی و الکتریکی کلیدهای پنل.
  2. تعویض کلیدهای معیوب و تمیز کردن برد از سولفاته شدن یا گرد و غبار.
  3. بررسی سلامت آی‌سی پردازنده سیگنال و رفع ایراد در صورت نیاز.
  4. تست عملکرد تمامی کلیدها پس از تعمیر.

۳. دما تنظیم نمی‌شود یا اختلاف با مقدار تنظیم شده دارد

• علائم مشکل:
  • تغییر دمای تنظیم‌شده روی پنل، تأثیری بر روی خروجی هوای کولر ندارد.
  • هوای خروجی سرد یا گرم به درستی کنترل نمی‌شود.
• دلایل احتمالی:
  • خرابی سنسور دمای داخلی یا خارجی خودرو.
  • اختلال در فرمان‌های ارسال‌شده به یونیت کنترل دمپرها.
• روند تعمیر:
  1. تست سنسورهای دمای کابین، اواپراتور و محیط بیرونی با دیاگ و مولتی‌متر.
  2. تعویض سنسور معیوب در صورت مشاهده خطا در مقدار خوانده‌شده.
  3. بررسی ارتباط سیگنال پنل با یونیت کنترل HVAC و رفع ایراد در مدار دیتا.
  4. تست کالیبراسیون سنسورهای دما و بازبینی تنظیمات دمایی سیستم.

۴. کمپرسور کولر فعال نمی‌شود

• علائم مشکل:
  • کولر فعال نمی‌شود، حتی پس از روشن شدن فن و سیستم تهویه.
  • کمپرسور عمل نمی‌کند و سرما تولید نمی‌شود.
• دلایل احتمالی:
  • عدم ارسال فرمان روشن شدن کمپرسور از پنل به یونیت کنترل موتور.
  • خرابی در برد کنترل پنل کولر که فرمان روشن شدن کمپرسور را نمی‌فرستد.
• روند تعمیر:
  1. تست ولتاژ فرمان کمپرسور و بررسی صحت سیگنال از پنل به رله کمپرسور.
  2. بررسی مدار فرمان کمپرسور بر روی برد اصلی پنل.
  3. تعویض آی‌سی درایور یا ترانزیستور فرمان کمپرسور در صورت معیوب بودن.
  4. تست فعال شدن کمپرسور و بررسی فشار گاز سیستم پس از تعمیر.

۵. پنل سرنشین عقب عمل نمی‌کند

• علائم مشکل:
  • سیستم تهویه برای سرنشینان عقب فعال نمی‌شود.
  • کنترل پنل عقب فاقد پاسخ است یا مقادیر نادرست را نشان می‌دهد.
• دلایل احتمالی:
  • قطع ارتباط بین پنل اصلی و ماژول کنترل عقب.
  • خرابی در ماژول ارتباطی (LIN BUS یا CAN BUS).
• روند تعمیر:
  1. تست سلامت ارتباطات دیتا بین پنل جلوی کابین و کنترل پنل عقب.
  2. بررسی کانکتورها، سیم‌کشی و یونیت کنترل بخش عقب.
  3. رفع ایرادات شبکه ارتباطی و پروگرام یا تعویض یونیت در صورت لزوم.
  4. تست عملکرد پنل عقب پس از تعمیر.

۶. نمایش خطای یونیت ایرکاندیشن (HVAC Fault)

• علائم مشکل:
  • هشدار خطا روی صفحه نمایش داشبورد یا دیاگ ثبت می‌شود.
  • سیستم کولر فعال نمی‌شود یا کارکرد غیرعادی دارد.
• دلایل احتمالی:
  • خطای نرم‌افزاری یا کرش در یونیت کنترل تهویه مطبوع.
  • خرابی حافظه داخلی یا پردازنده یونیت.
• روند تعمیر:
  1. خواندن کدهای خطای HVAC با دیاگ تخصصی.
  2. ریست نرم‌افزار یا بروزرسانی فریم‌ویر یونیت تهویه.
  3. در صورت نیاز، پروگرام مجدد EEPROM یا MCU یونیت تهویه مطبوع.
  4. بررسی رفع کامل خطا پس از انجام تعمیرات نرم‌افزاری و سخت‌افزاری.

روند کلی عیب‌یابی و تعمیر پنل کولر MG ام جی

مرحله ۱: بررسی تغذیه و فیوزهای سیستم HVAC

• ولتاژ ورودی به پنل و یونیت کنترل تهویه بررسی شود.
• تست فیوزهای مرتبط با سیستم تهویه و تعویض در صورت نیاز.

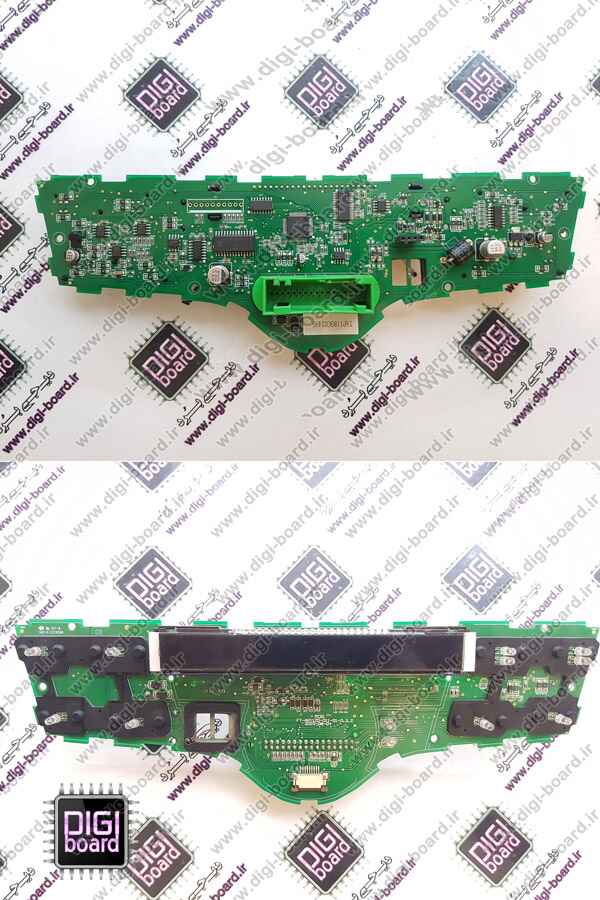

مرحله ۲: عیب‌یابی برد پنل کولر

• بررسی مدار تغذیه و سیگنال‌های کنترلی روی برد اصلی.
• تعویض قطعات معیوب (آی‌سی‌ها، کلیدها، سوئیچ‌ها و…)

مرحله ۳: تست و کالیبراسیون سیستم

• تست سنسورهای دما و موتورهای دمپر با دیاگ.
• کالیبراسیون سیستم و تنظیم مجدد مقادیر دما و فن.

مرحله ۴: تست نهایی و بررسی کارکرد کامل سیستم

• تست عملکرد کمپرسور، دمپرها و فن در حالت‌های مختلف.
• اطمینان از کارکرد صحیح پنل جلو و عقب خودرو.

نکات مهم در نگهداری و پیشگیری از خرابی پنل کولر MG

• چکاپ دوره‌ای برق‌رسانی و باتری خودرو: ولتاژ ناپایدار می‌تواند به پنل کولر آسیب بزند.
• تمیز نگه داشتن فیلترهای هوای کابین: فشار اضافی به سیستم تهویه و فن وارد نمی‌شود.
• استفاده از دیاگ استاندارد در زمان بروز خطاها: خطاهای ذخیره‌شده در سیستم HVAC باید به‌درستی تحلیل و برطرف شوند.
• مراقبت از کلیدها و صفحه نمایش پنل: فشار زیاد یا ضربه موجب خرابی کلیدهای کنترلی می‌شود.
