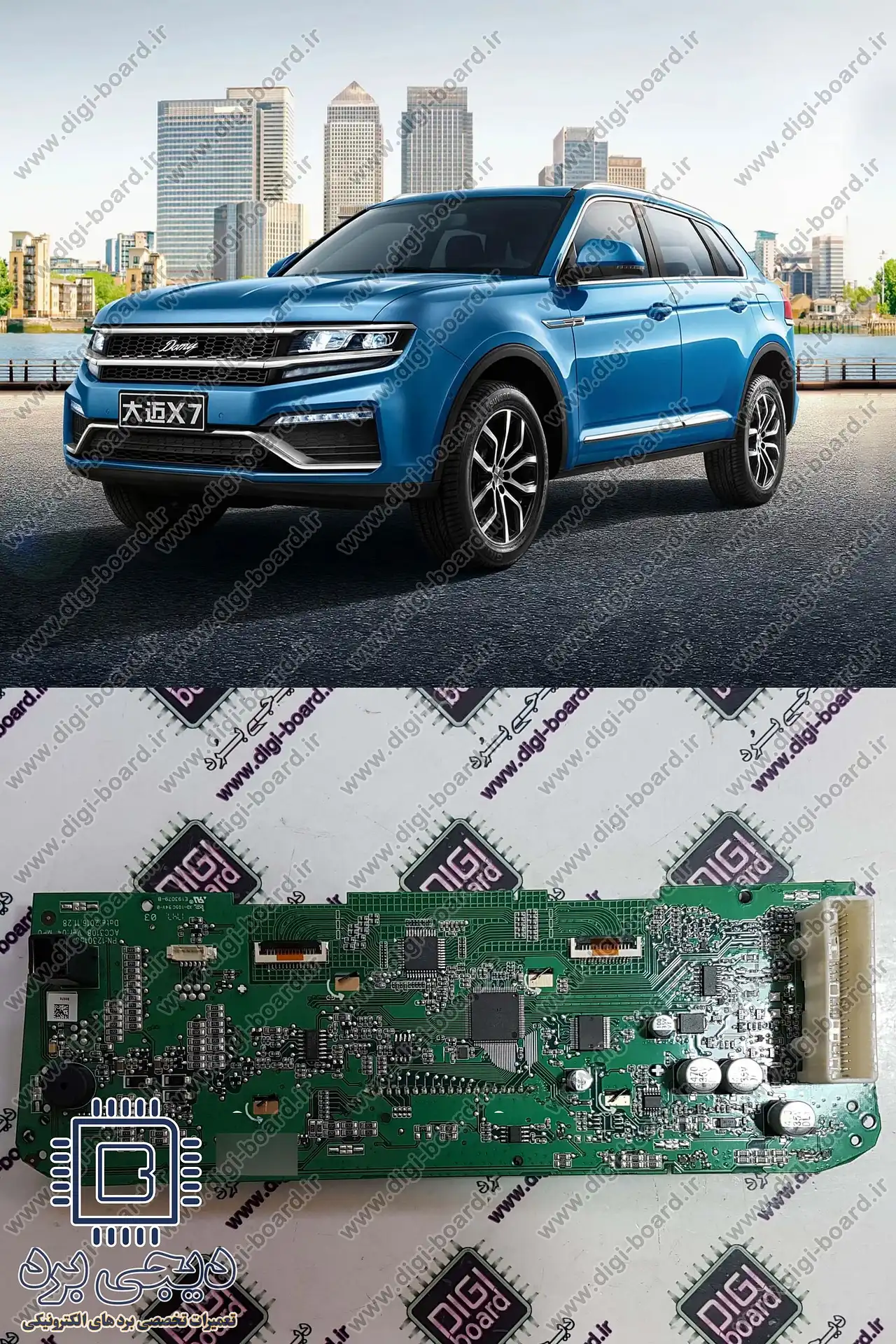

پنل ایرکاندیشن در کولر زوتی X7 یکی از بخشهای کلیدی سیستم تهویه مطبوع این خودرو است که وظایفی مانند کنترل توزیع هوا، تنظیم دما، کنترل دمنده، مدیریت فلاپها و ارتباط با ECU تهویه را بر عهده دارد. خرابی این پنل میتواند عملکرد سیستم سرمایش و گرمایش خودرو را مختل کرده و باعث ایجاد خطاهای متعدد در شبکه کنترل کابین شود.
در این راهنمای تخصصی، به بررسی ساختار فنی پنل ایرکاندیشن زوتی X7، علل خرابی، روشهای عیبیابی و مراحل عملی تعمیر میپردازیم.
پنل ایرکاندیشن برخلاف ظاهر سادهاش، مجموعهای از مدارهای الکترونیکی و مکانیزمهای کنترلی است که با ECU بدنه (BCM) و شبکه CAN خودرو ارتباط مستقیم دارد. شناخت دقیق اجزای آن به تکنسین کمک میکند روند عیبیابی را هدفمند پیش ببرد.

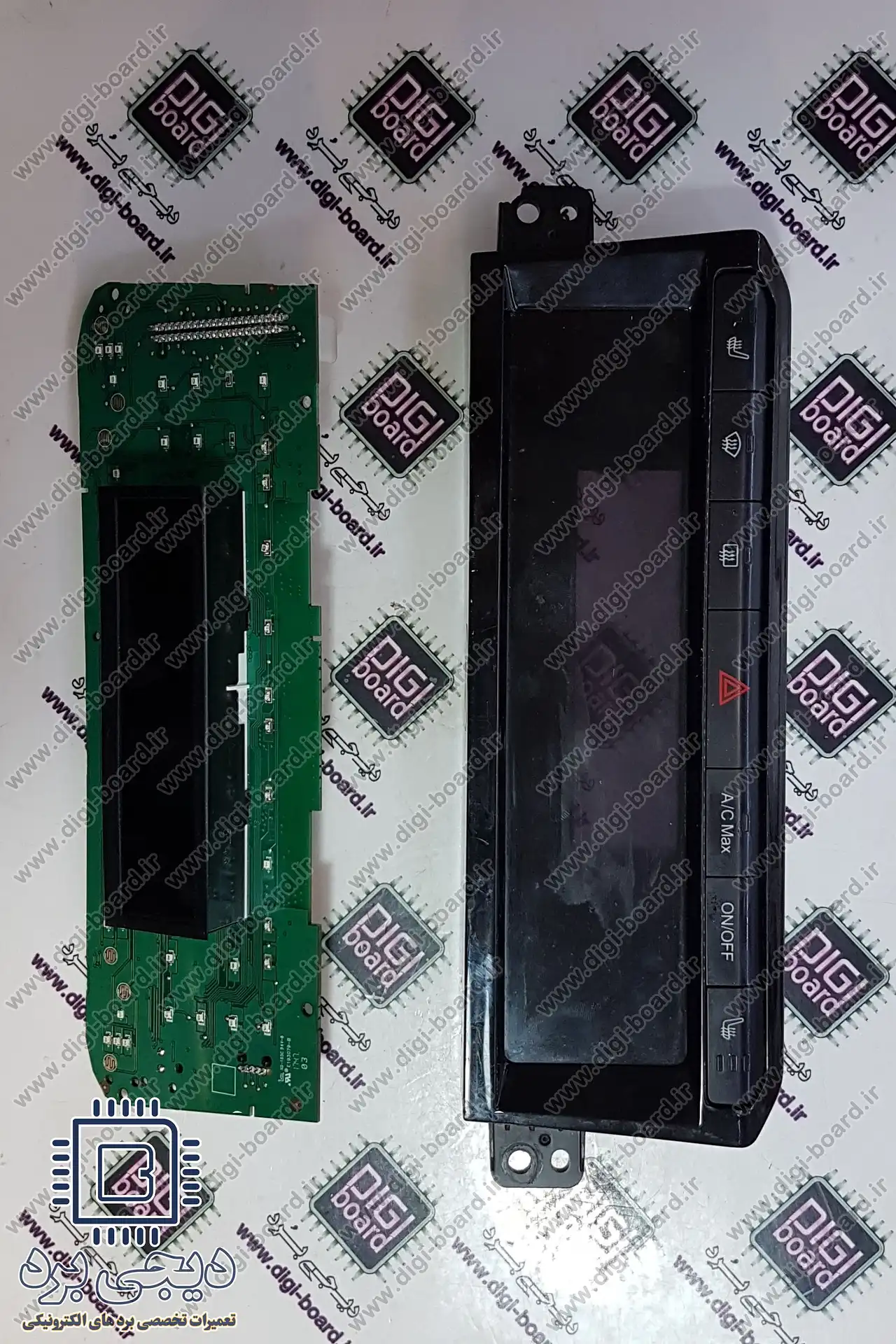

برد کنترل مرکزی (Main Control Board)
شامل میکروکنترلر، مدارات تغذیه، درایور موتورهای فلاپ، رابطهای CAN و مدارات محافظتی.
صفحه کلید (Keypad Unit)
شامل کلیدهای لمسی یا مکانیکی برای تنظیم دما، دور فن، جهت باد و حالتها.
نمایشگر LED یا LCD
برای نمایش اطلاعات وضعیت دمنده، دما و حالتهای عملکردی.
سنسورهای داخلی پنل
شامل سنسور دمای داخلی، سنسور نور (در برخی نسخهها) و سنسور موقعیت فلاپها.

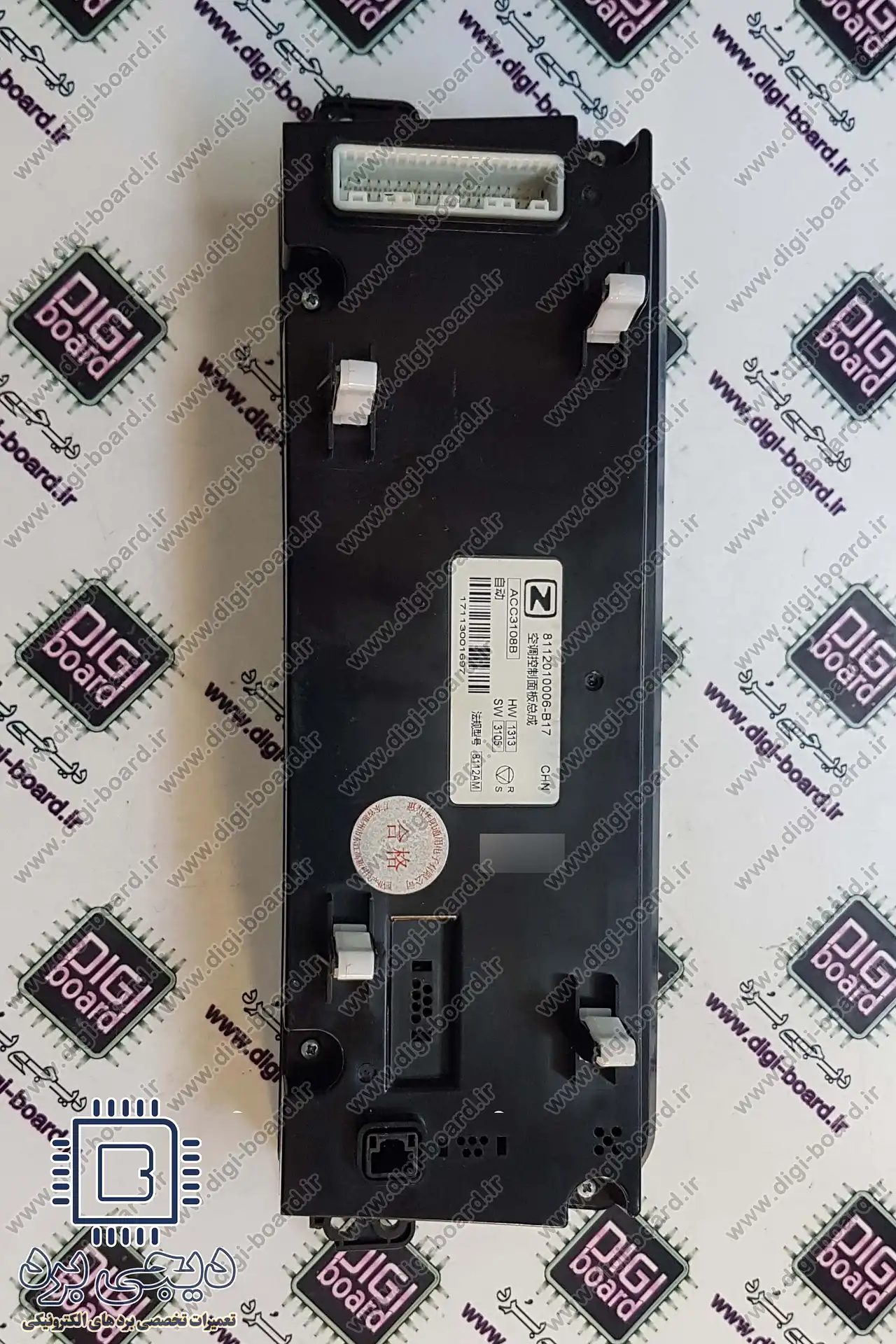

اتصالدهندهها و باس CAN
برای ارسال فرمانها به کمپرسور، فنها، فلاپها و دریافت فیدبک عملکرد.
دیجیبرد تجربه گستردهای در تعمیر انواع بردهای کنترل پنلهای تهویه برندهای چینی از جمله زوتی، لیفان و چری دارد و همین موضوع باعث میشود تشخیص و تعمیر این پنلها با دقت بسیار بالا انجام شود.
برای درک روند خرابی و تعمیرات، دانستن نحوه کارکرد داخلی این پنل اهمیت زیادی دارد.
دریافت فرمانهای کاربر از طریق کلیدهای لمسی یا فشاری.
پردازش فرمانها توسط میکروکنترلر و تعیین وضعیت اجزای سیستم تهویه.
ارسال فرمانهای کنترلی به دمنده، فلاپها، کمپرسور و دریچههای توزیع هوا.
دریافت داده از سنسورها مانند سنسور دمای کابین و سنسور موقعیت دریچهها.
نمایش وضعیت روی صفحه نمایش.
اگر هرکدام از مسیرهای دریافت، پردازش یا ارسال دچار اختلال شود، عملکرد سیستم تهویه با مشکل مواجه خواهد شد و این مورد از خرابیهای شایع در زوتی X7 است.
تکنسینها معمولاً هنگام مواجهه با مشکلات پنل ایرکاندیشن، بهجای تعویض کامل یونیت، ابتدا باید ریشه خرابی را شناسایی کنند. مهمترین علل عبارتند از:
یکی از رایجترین دلایل خرابی بردهای داخلی خودروهای چینی، نوسان ولتاژ است. این نوسانات معمولاً باعث آسیب دیدن:
آیسیهای رگولاتور 5 و 3.3 ولت
مدار تغذیه نمایشگر
تراشههای کنترل کلیدهای لمسی
میشود.
نفوذ رطوبت یا استفاده مداوم باعث از کارافتادن بخشی از مدار کلیدها میشود. در زوتی X7 این مشکل بسیار دیده میشود که باعث عدم پاسخگویی بعضی از دکمهها میشود.
موتورهای سروو یا استپر که جهت جریان باد را تنظیم میکنند، در صورت فشار بیش از حد، باعث سوختن بخش درایور یا مقاومتهای شنت جریان میشوند.
قطعی مسیر CAN یا ضعف در عملکرد پروگرام داخلی پردازنده باعث عدم ارسال فرمان صحیح به کمپرسور و فن میشود.
سولفاته شدن برد یا اکسید شدن سوکتها معمولاً باعث عملکرد نامنظم و خطاهای متناوب میشود.
مشکلات نور پسزمینه، درایور نمایشگر، یا فلتهای اتصال از علل شناختهشده در زوتی X7 هستند.
تکنسینها باید علائم خرابی را بهخوبی بشناسند تا نقطه شروع درستی برای عیبیابی انتخاب کنند.
روشن نشدن سیستم تهویه با وجود سالم بودن فیوزها
کار نکردن یا تغییر نکردن دور فن
عدم تغییر جهت باد
نمایش اعداد اشتباه یا خاموشی کامل صفحه
عدم فعال شدن کمپرسور علیرغم سالم بودن فشار گاز
گیر کردن فلاپ توزیع هوا
ریست شدن مداوم پنل
تغییر خودبهخودی تنظیمات
در صورت مشاهده این نشانهها، توصیه میشود بررسی دقیق توسط یک مرکز تخصصی مانند دیجیبرد انجام شود.
میتوانید برای دریافت خدمات و یا مشاوره تعمیرات انواع قطعات خودرو به صفحه تعمیرات خودرو مراجعه کنید.
در این بخش مراحل عملی تعمیر را به صورت تخصصی و کاربردی برای تکنسینها ارائه میکنیم.
تست فیوز داخلی و مسیر ورودی 12 ولت
بررسی رگولاتورهای 5 ولت و 3.3 ولت
تست خازنهای فیلتر و پایداری ولتاژ
بررسی وجود نشتیهای ولتاژ روی برد
خرابی این بخش باعث روشن نشدن کامل پنل یا عملکرد ناپایدار میشود.
تست مقاومت تماسها
بررسی فلت اتصال کلیدها
تست عملکرد خطوط ماتریس کیبورد
بررسی آیسی کنترل دکمهها
این مرحله برای رفع مشکلات عدم پاسخگویی کلیدها ضروری است.
تست تغذیه بکلایت
بررسی درایور LED یا LCD
تست فلت نمایشگر
بررسی پیکسلها و تداخل سیگنال
اگر نمایشگر مشکل داشته باشد اما برد سالم باشد، تعمیر یا تعویض فلت معمولاً کافی است.
تست امپدانس مسیر CAN
بررسی مقاومتهای پایانی CAN (120 اهم)
تست آیسی ترنسیور
بررسی فرامین ارسالی با اسیلوسکوپ (در صورت امکان)
مشکلات این بخش مستقیماً روی عملکرد کمپرسور و دمنده اثر میگذارد.
تست ترانزیستورهای درایور
بررسی شنت جریان
تست خروجی PWM
تست سلامت موتورهای فلاپ
این بخش بسیار حساس است و در صورت اشتباه در تعمیر ممکن است باعث سوختن مجدد شود. دیجیبرد عملیات مربوط به این قسمت را با تجهیزات تست موتور فلاپ انجام میدهد.
تست NTC دمای کابین
بررسی سنسور نور
تست ورودی موقعیت فلاپها
خرابی سنسورها معمولاً با نوسان دما یا عملکرد نادرست تهویه همراه است.
در مواردی که خطاهای مکرر و نامشخص وجود دارد، ممکن است نیاز به:
پروگرام مجدد میکروکنترلر
بررسی کریستال ساعت
تست مدارات ریست
این کار باید با ابزارهای تخصصی انجام شود.
پس از تعمیر، پنل باید روی خودرو یا روی شبیهساز مخصوص تست شود.
پارامترهای مهم:
سرعت پاسخگویی کلیدها
تغییر دما و عملکرد دمنده
ارسال فرمان کمپرسور
تنظیم دقیق فلاپها
در دیجیبرد این تست با استفاده از تسترهای اختصاصی انجام میشود تا عملکرد سیستم پایدار باشد.
مولتیمتر دیجیتال دقیق
اسیلوسکوپ
هیتر و هویه هوای گرم
منبع تغذیه قابل تنظیم
ابزار بازکردن داشبورد بدون آسیب
اسپری خشک و برس ESD
پروگرامر چندمنظوره برای MCU
تستر ارتباط CAN
بله. بیش از ۹۰٪ موارد قابل تعمیر هستند و معمولاً نیازی به تعویض کامل پنل نیست.
خرابی رگولاتورها، کلیدهای لمسی، درایور فلاپها، و مشکلات فلت.
بله، کالیبراسیون موقعیت فلاپ و بررسی فرمانهای CAN ضروری است.
نوع خرابی، آسیب فیزیکی، نیاز به تعویض قطعه و زمان تعمیر.
دیجیبرد با در اختیار داشتن تجهیزات تخصصی تست و تعمیر بردهای خودروهای چینی، امکان تعمیر پنل ایرکاندیشن زوتی X7 را با کیفیت بالا، تست کامل و ضمانت معتبر فراهم کرده است.
اگر نیاز به عیبیابی دقیق، تعمیر حرفهای یا بررسی تخصصی این پنل دارید، میتوانید با دیجیبرد در ارتباط باشید تا مجموعه ما بهترین راهکار عملی را در کوتاهترین زمان ارائه دهد.
::
