نمایشگر و ترانسمیتر وزن، از اجزای اصلی سیستم‌های توزین صنعتی و آزمایشگاهی هستند. این تجهیزات برای اندازه‌گیری دقیق وزن و انتقال داده‌ها به سیستم‌های کنترل و مانیتورینگ استفاده می‌شوند. با توجه به کاربرد گسترده آن‌ها در صنایع مختلف، خرابی این دستگاه‌ها می‌تواند عملکرد کل سیستم را مختل کند. برند های مجبوب آن در ایران عبارتند از:
1. Parsmega (پارس مگا) – کشور سازنده: ایران
مدل‌های معروف:
PM-LTD11R → دارای نمایشگر دیجیتال، پشتیبانی از پروتکل Modbus، مناسب برای کاربردهای صنعتی متنوع.
PM-LT12T → ترانسمیتر دو کاناله با خروجی ترانزیستوری، مناسب برای سیستم‌های توزین پیشرفته.
2. TIKA (تیکا) – کشور سازنده: ایران
مدل‌های معروف:
TM-2020-D → ترانسمیتر وزن یک کاناله با نمایشگر، پشتیبانی از پروتکل Modbus، مناسب برای سیستم‌های توزین دقیق.
TM-1020-D → ترانسمیتر وزن با قابلیت اتصال به PLC و HMI، مناسب برای کاربردهای صنعتی.

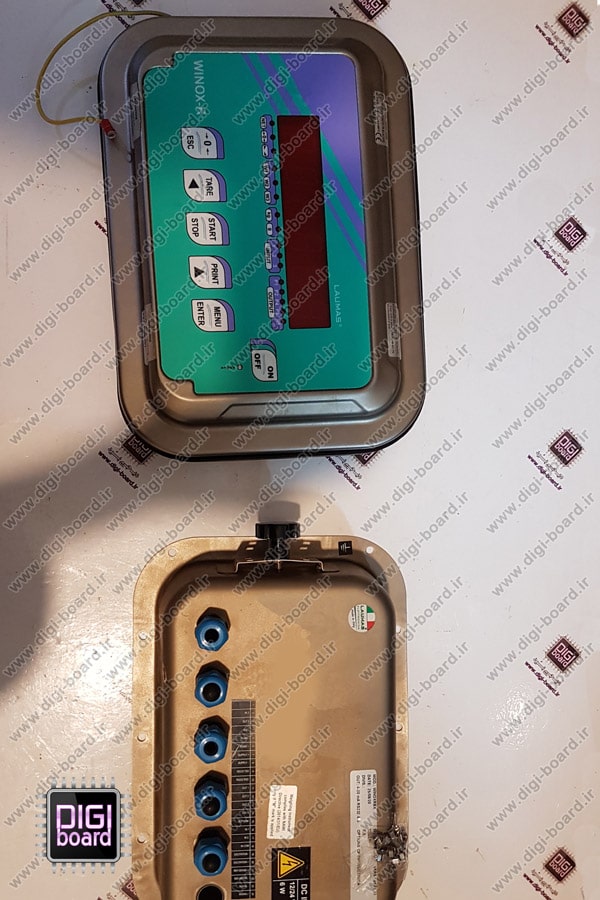

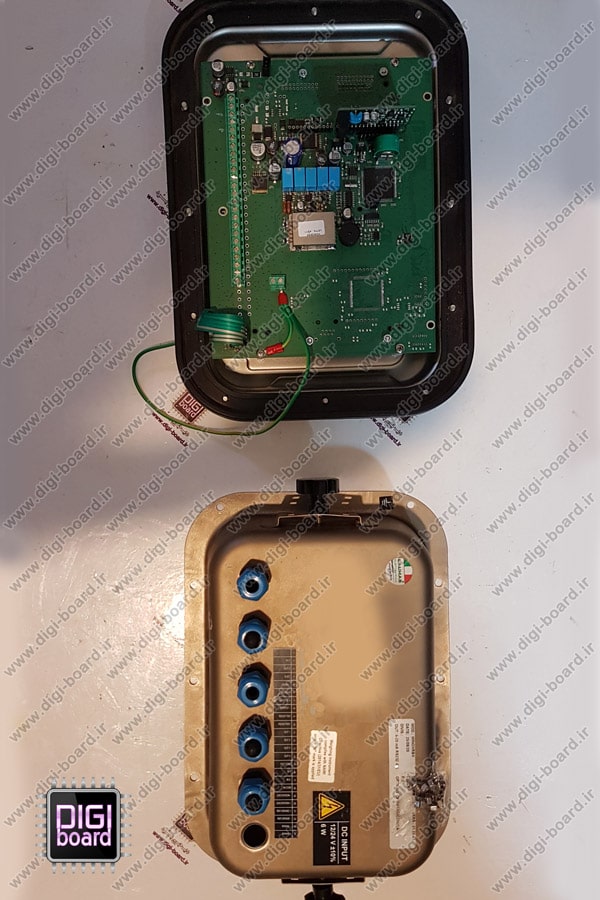

3. Laumas (لاوماس) – کشور سازنده: ایتالیا
مدل‌های معروف:
W200BOX-BAP → نمایشگر وزن با خروجی آنالوگ، مناسب برای سیستم‌های توزین صنعتی.
W100-ANA → نمایشگر وزن با دقت بالا، مناسب برای کاربردهای دقیق.
4. Yaohua (یاهوا) – کشور سازنده: چین
مدل‌های معروف:
A12E → نمایشگر وزن با پورت RS232، مناسب برای ترازوهای دیجیتال و سیستم‌های توزین ساده.
S-100 → نمایشگر وزن با قابلیت‌های متنوع، مناسب برای کاربردهای عمومی.
5. Trancel (ترنسل) – کشور سازنده: ایران
مدل‌های معروف:
TL-10M → ترانسمیتر لودسل با پانل دیجیتال، پشتیبانی از پروتکل Modbus، مناسب برای اتصال به PLC.
TML1210 → ترانسمیتر لودسل با دقت بالا، مناسب برای سیستم‌های توزین صنعتی.
در این راهنما، مشکلات رایج نمایشگر و ترانسمیتر وزن و روند دقیق تعمیرات تخصصی آن‌ها بررسی شده است.
مشکلات رایج نمایشگر وزن و ترانسمیتر
1. نمایش ارور روی نمایشگر
علائم مشکل:
- ظاهر شدن کدهای خطا (Error Codes) روی صفحه نمایش
- عدم نمایش وزن صحیح یا ناپایداری در اعداد نمایش داده شده
- پیغام‌های خطا مانند “Overload”، “Sensor Error” یا “Calibration Error”
دلایل احتمالی:
- خرابی در ماژول پردازش سیگنال (Signal Processing Unit)
- تنظیمات نادرست در کالیبراسیون
- ایراد در لودسل یا اتصال نادرست آن به نمایشگر
- نویز الکتریکی در محیط نصب دستگاه
2. عدم فعال بودن یک یا چند سنسور (لودسل)
علائم مشکل:
- عدم نمایش وزن یا نمایش مقدار صفر
- عدم پاسخ‌دهی به بارگذاری روی صفحه توزین
- تفاوت زیاد بین داده‌های ورودی از چند لودسل
دلایل احتمالی:
- قطع بودن کابل لودسل یا شیلد ارتباطی
- خرابی در مدار اندازه‌گیری ترانسمیتر
- ایراد در اتصال کانکتورهای ورودی نمایشگر
- آسیب فیزیکی به لودسل (شکستگی، تغییر شکل)
3. قطع ارتباط با سیستم PLC
علائم مشکل:
- عدم انتقال اطلاعات وزن به کنترلر مرکزی
- پیغام خطای “Communication Error” در PLC یا HMI
- پاسخ ندادن به دستورات صادر شده از PLC
دلایل احتمالی:
- خرابی در پروتکل ارتباطی RS485 یا 4-20 میلی‌آمپر
- تنظیمات نادرست پارامترهای ارتباطی (Address، Baudrate)
- نویز و تداخل سیگنال در کابل‌های ارتباطی
- خرابی در برد ارتباطی نمایشگر یا PLC
4. نبود سیگنال 20-4 میلی‌آمپر یا ولتاژ خروجی
علائم مشکل:
- خروجی آنالوگ دستگاه مقدار ثابت یا صفر دارد
- سیگنال ارسال‌شده به کنترلر از محدوده استاندارد خارج است
- عدم انطباق مقادیر وزن با سیگنال آنالوگ
دلایل احتمالی:
- خرابی مبدل آنالوگ به دیجیتال (ADC) در ترانسمیتر
- قطع بودن مدار خروجی یا ایراد در کانکتورها
- تنظیمات نادرست محدوده خروجی در منوی دستگاه
- آسیب به برد تغذیه خروجی آنالوگ
5. خاموش شدن کامل دستگاه
علائم مشکل:
- روشن نشدن نمایشگر هنگام اعمال برق ورودی
- نبود چراغ وضعیت یا سیگنال صوتی
- قطع برق در ترمینال‌های خروجی و ورودی دستگاه
دلایل احتمالی:
- خرابی پاور داخلی یا منبع تغذیه دستگاه
- فیوز داخلی سوخته یا قطع حفاظتی در ورودی برق
- آسیب به برد اصلی به دلیل نوسانات برق یا اتصال کوتاه
- اشکال در سوئیچ پاور یا سیم‌کشی داخلی دستگاه

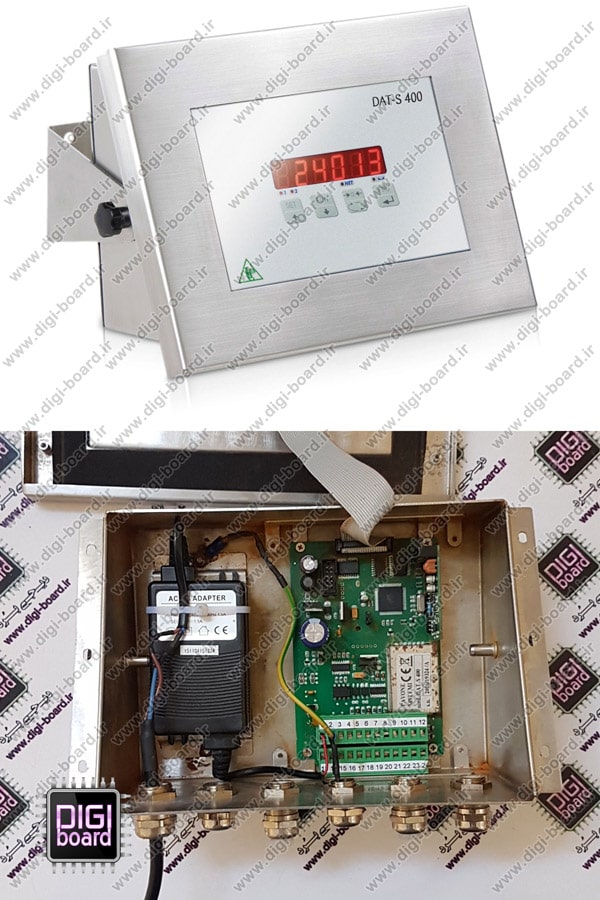

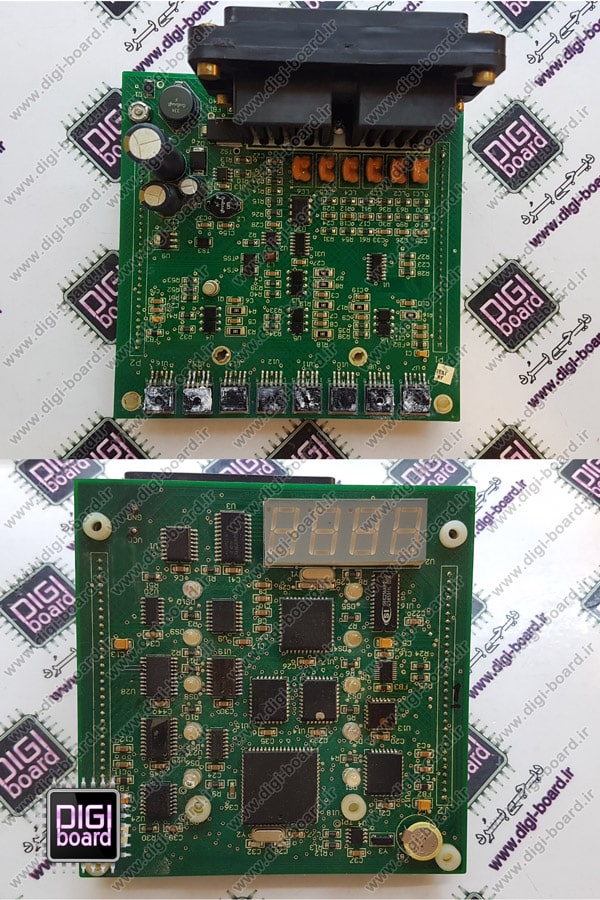

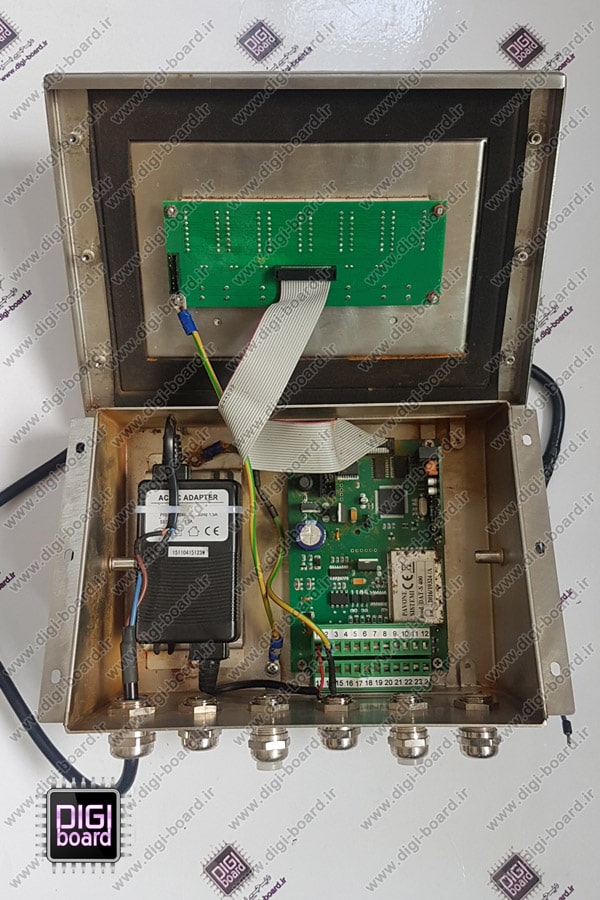

روند تعمیر تخصصی نمایشگر و ترانسمیتر وزن
مرحله 1: بررسی و عیب‌یابی اولیه
- قطع برق ورودی و ایمن‌سازی محیط تعمیر
- بررسی ظاهری نمایشگر برای یافتن شکستگی یا سوختگی اجزا
- تست ولتاژ ورودی پاور و اطمینان از تغذیه صحیح دستگاه
- بررسی سلامت کابل‌ها و اتصالات لودسل‌ها به نمایشگر
مرحله 2: تست لودسل‌ها و ماژول‌های اندازه‌گیری
- جدا کردن هر لودسل و تست مقاومت داخلی سیم‌پیچ‌ها
- اندازه‌گیری سیگنال خروجی لودسل تحت بار استاندارد
- بررسی تطابق مقدار سیگنال خروجی با مشخصات فنی کارخانه سازنده
- تعویض لودسل معیوب یا اصلاح اتصالات کابل‌های ارتباطی

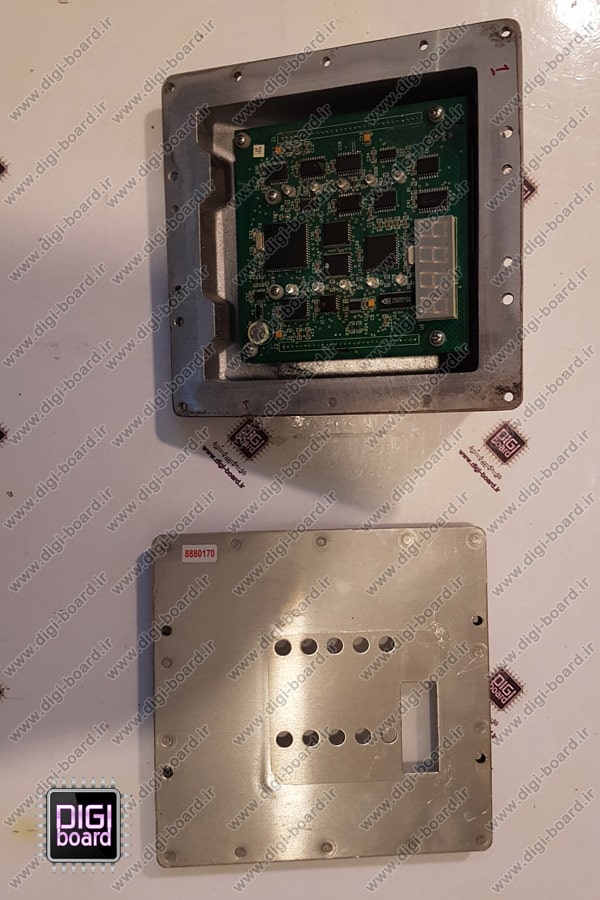

مرحله 3: تعمیر مدار کنترل و پردازش سیگنال
- بررسی ماژول پردازش دیجیتال و آنالوگ (ADC و CPU)
- تست آی‌سی‌های پردازشگر و تعویض قطعات سوخته یا معیوب
- ریست نرم‌افزاری و انجام به‌روزرسانی Firmware در صورت نیاز
- کالیبراسیون مجدد دستگاه مطابق با استانداردهای کارخانه
مرحله 4: تعمیر بخش خروجی و ارتباطات
- تست خروجی 20-4 میلی‌آمپر و ولتاژ آنالوگ با مولتی‌متر دقیق
- اصلاح پارامترهای تنظیماتی بخش آنالوگ و دیجیتال
- تعویض بردهای ارتباطی RS485 یا ماژول‌های اترنت در صورت آسیب
- بررسی پروتکل‌های ارتباطی و رفع خطاهای نرم‌افزاری
مرحله 5: تعمیر پاور و تغذیه داخلی
- بررسی ولتاژهای داخلی برد و تست عملکرد پاور سوییچینگ
- تعویض فیوز، ترانزیستورهای سوئیچینگ و آی‌سی‌های کنترل پاور
- تست مجدد پاور و تأمین تغذیه بردهای دیگر دستگاه
- اطمینان از ایمنی الکتریکی و حذف نویز در مدار تغذیه
مرحله 6: تست نهایی و کنترل کیفیت
- شبیه‌سازی بارگذاری و بررسی دقت نمایشگر پس از تعمیر
- بررسی عملکرد سیگنال‌های خروجی آنالوگ و دیجیتال
- کالیبراسیون نهایی دستگاه با وزنه استاندارد
- تست سیستم ارتباطی با PLC یا سیستم کنترل مرکزی
نکات مهم در تعمیر نمایشگر و ترانسمیتر وزن
- رعایت الزامات ایمنی و جلوگیری از شوک الکتریکی
- استفاده از قطعات الکترونیکی اصل و مطابق با مدل دستگاه
- انجام کالیبراسیون پس از هرگونه تعمیر سخت‌افزاری یا نرم‌افزاری
- کنترل نویز و اختلالات محیطی در محل نصب دستگاه پس از تعمیر
