تعمیر فرمان برقی الانترا هیوندای

تعمیر فرمان برقی الانترا هیوندای

نمونه تعمیرات مرتبط

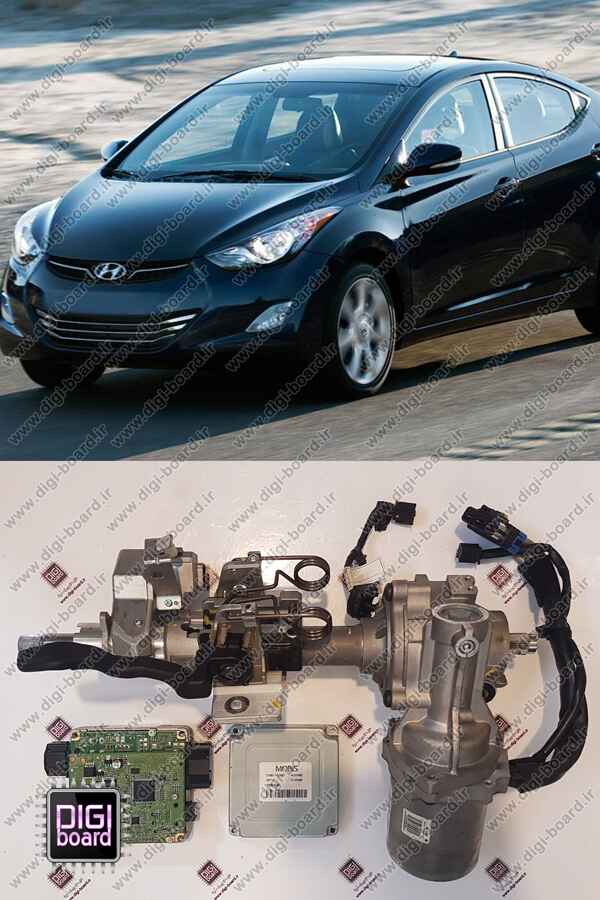

فرمان برقی هیوندای الانترا (EPS – Electric Power Steering) یکی از سیستم‌های مهم این خودرو برای بهبود کنترل و راحتی رانندگی است. در این سیستم، فرمان‌دهی چرخ‌ها به کمک موتور برقی انجام می‌شود که وابسته به سنسورهای زاویه، گشتاور و پردازش ECU فرمان برقی است. با وجود تکنولوژی پیشرفته، این سیستم مستعد بروز مشکلات الکترونیکی و مکانیکی می‌باشد که در ادامه به بررسی آن‌ها و روند تعمیر تخصصی پرداخته می‌شود.

مشکلات رایج فرمان برقی الانترا هیوندای و روند تعمیر آن

۱. خطای سنسور زاویه فرمان (Steering Angle Sensor Error)

  • علائم مشکل:
    • چراغ هشدار EPS روی پشت آمپر روشن می‌شود.
    • فرمان خودرو سفت می‌شود یا عملکرد نامتعادل دارد.
  • دلایل احتمالی:
    • خرابی سنسور زاویه فرمان.
    • کالیبراسیون اشتباه یا از دست رفتن تنظیمات سنسور.
  • روند تعمیر:
    1. تست عملکرد سنسور زاویه فرمان با دیاگ تخصصی.
    2. کالیبره کردن سنسور با دستگاه دیاگ پس از اطمینان از سلامت مدار.
    3. تعویض سنسور زاویه فرمان در صورت خرابی سخت‌افزاری.
    4. بررسی و تست نهایی عملکرد فرمان پس از تعمیر.

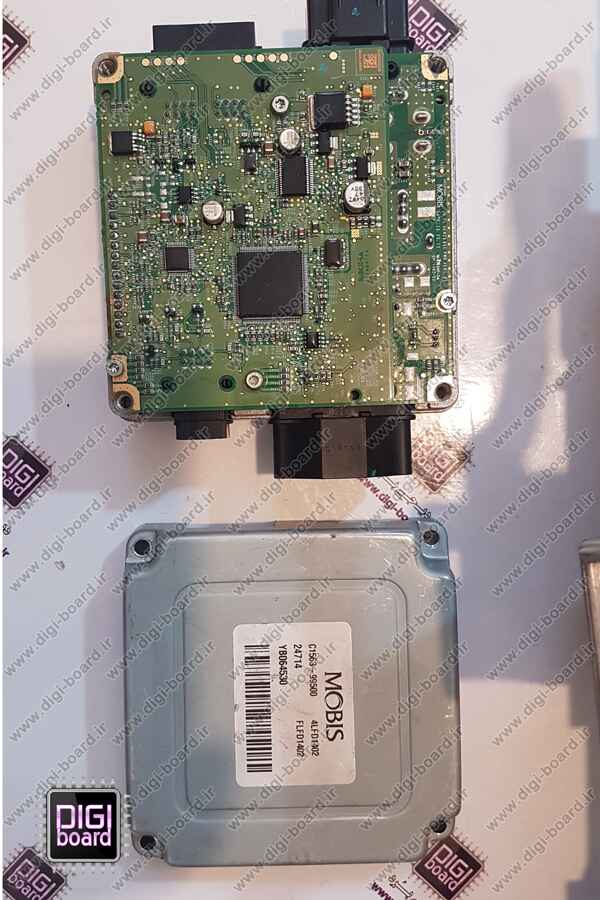

۲. خطای سخت‌افزاری یونیت ECU فرمان برقی

  • علائم مشکل:
    • فرمان قفل می‌شود یا حرکت نمی‌کند.
    • کد خطای “Hardware Error” در دستگاه دیاگ ثبت می‌شود.
  • دلایل احتمالی:
    • خرابی در برد الکترونیکی ECU فرمان.
    • آسیب دیدگی آی‌سی پردازنده یا مدار تغذیه برد.
  • روند تعمیر:
    1. باز کردن ECU فرمان و بررسی برد داخلی برای علائم سوختگی یا سولفاته شدن.
    2. تست آی‌سی تغذیه و پردازنده مرکزی با تجهیزات تخصصی.
    3. تعویض قطعات معیوب شامل آی‌سی‌های کنترل، خازن‌ها و مقاومت‌ها.
    4. پروگرام کردن مجدد ECU در صورت نیاز و انجام تست نهایی روی خودرو.

۳. خطای الکتریکال موتور EPS

  • علائم مشکل:
    • فرمان به سختی می‌چرخد یا کاملاً قفل می‌شود.
    • خطای “Motor Error” در دیاگ ثبت می‌شود.
  • دلایل احتمالی:
    • خرابی موتور الکتریکی فرمان.
    • قطعی در مسیر تغذیه برق موتور یا سیم‌کشی داخلی.
  • روند تعمیر:
    1. بررسی ولتاژ ورودی و جریان کشی موتور با مولتی‌متر و آمپرمتر.
    2. تست سیم‌پیچ موتور برای تشخیص قطعی یا اتصال کوتاه.
    3. تعویض موتور EPS در صورت سوختن سیم‌پیچ یا خرابی زغال‌ها.
    4. بررسی و تعمیر سیم‌کشی داخلی ستون فرمان و سوکت‌های اتصال.

۴. خطای سنسور گشتاور فرمان (Torque Sensor Error)

  • علائم مشکل:
    • فرمان خودرو بیش از حد نرم یا سفت می‌شود.
    • عدم واکنش مناسب به چرخاندن فرمان توسط راننده.
  • دلایل احتمالی:
    • خرابی سنسور گشتاور که میزان نیروی اعمالی به فرمان را اندازه‌گیری می‌کند.
    • خطای سیگنال یا خرابی در ارتباطات داخلی سنسور.
  • روند تعمیر:
    1. تست سیگنال خروجی سنسور گشتاور با دیاگ و بررسی صحت عملکرد.
    2. باز کردن ستون فرمان و بررسی فیزیکی سنسور.
    3. تعویض سنسور گشتاور با قطعه اورجینال در صورت تشخیص خرابی.
    4. کالیبراسیون سنسور گشتاور پس از تعویض برای بازگشت عملکرد صحیح سیستم فرمان.

۵. خطای ارتباطی (Communication Error)

  • علائم مشکل:
    • قطع ارتباط ECU فرمان با سایر یونیت‌های کنترل (ABS، BCM و موتور ECU).
    • نمایش خطای CAN در دیاگ و عدم دریافت فرمان از سیستم‌های دیگر.
  • دلایل احتمالی:
    • خرابی آی‌سی ارتباطی CAN داخل ECU فرمان.
    • اختلال در سیم‌کشی شبکه ارتباطی خودرو.
  • روند تعمیر:
    1. بررسی مقاومت خطوط شبکه CAN با اهم‌متر و ولتاژهای مربوطه.
    2. تعویض آی‌سی‌های CAN Driver بر روی برد ECU فرمان.
    3. بازبینی کامل سیم‌کشی، سوکت‌ها و رفع قطعی‌های احتمالی.
    4. تست شبکه ارتباطی خودرو با دیاگ برای اطمینان از رفع کامل خطای ارتباطی.

روند کلی عیب‌یابی و تعمیر فرمان برقی الانترا

مرحله ۱: دیاگ و کدخوانی اولیه

  • اتصال دیاگ به خودرو و خواندن کدهای خطای EPS.
  • مشاهده پارامترهای زنده سنسورها (زاویه و گشتاور).

مرحله ۲: تست سخت‌افزاری ECU و موتور فرمان

  • باز کردن واحد ECU و موتور فرمان جهت بررسی فیزیکی و الکترونیکی.
  • تست آی‌سی‌های تغذیه و درایورهای کنترل موتور.
  • تست سیم‌پیچ‌های موتور و بررسی اتصالات داخلی.

مرحله ۳: تعمیر و تعویض قطعات معیوب

  • تعویض قطعات سوخته یا معیوب روی برد ECU.
  • تعویض یا تعمیر موتور EPS در صورت نیاز.
  • کالیبراسیون مجدد سنسورها و تنظیمات ECU.

مرحله ۴: تست نهایی و بازبینی خطاها

  • تست استاتیک و دینامیک عملکرد سیستم EPS پس از تعمیر.
  • پاک‌سازی کدهای خطا و تست دوباره با دیاگ.

نکات مهم در تعمیر و نگهداری فرمان برقی هیوندای الانترا

  • بررسی سلامت باتری: نوسانات ولتاژ موجب آسیب به ECU فرمان برقی می‌شود.
  • محافظت از اتصالات برقی: رطوبت و خوردگی در سوکت‌ها باعث اختلال ارتباطی می‌شود.
  • بازبینی دوره‌ای دیاگ: شناسایی به‌موقع خطاها مانع از آسیب جدی به سیستم EPS خواهد شد.



::
