سروو درایو CSD3 Plus یکی از درایوهای پیشرفته برند آلن بردلی است که در سیستمهای اتوماسیون صنعتی برای کنترل دقیق موتورهای سروو استفاده میشود. این سری از درایوها به دلیل پایداری بالا، قابلیت پردازش سریع و سازگاری با سروو موتورها در خطوط تولید، رباتیک و تجهیزات CNC کاربرد بسیار گستردهای دارند.
با توجه به حساسیت این درایوها، تعمیر سروو درایو CSD3 Plus نیازمند دانش تخصصی، ابزار حرفهای و تجربه عملی است؛ از اینرو بسیاری از صنایع برای تعمیر دقیقتر و قابلاعتمادتر، این کار را به مراکز تخصصی مانند دیجیبرد میسپارند.
در ادامه یک راهنمای کاملاً تخصصی، عمیق و کاربردی برای تکنسینهای تعمیرات ارائه شده است تا بتوانند روند عیبیابی و تعمیر این سری سروو درایوها را به صورت اصولی و مرحلهبهمرحله انجام دهند.

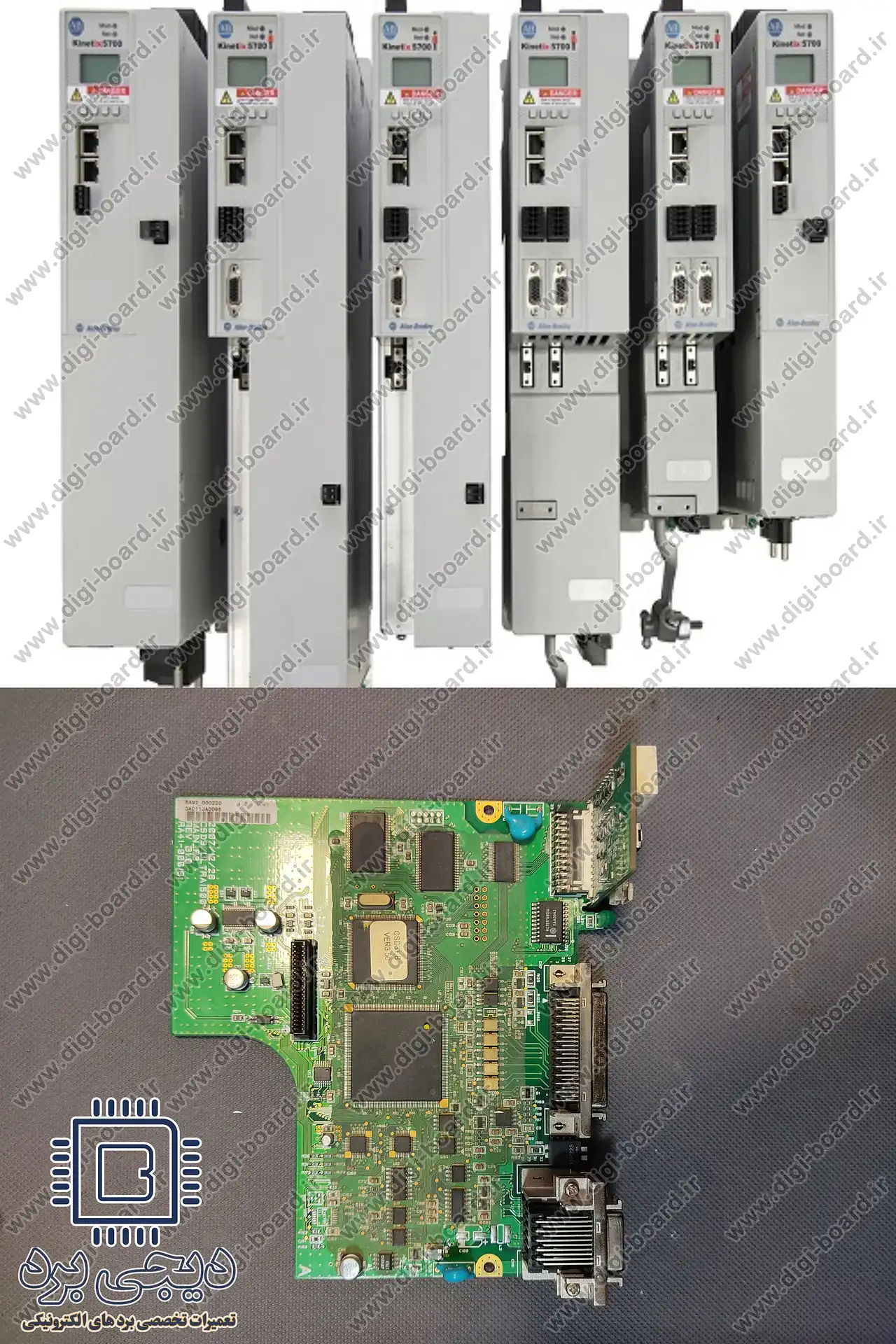

معرفی و ساختار فنی سروو درایو CSD3 Plus آلن بردلی
سروو درایوهای CSD3 Plus برای کنترل حلقهبسته سرعت، گشتاور و موقعیت طراحی شدهاند. این درایوها با دریافت فیدبک از انکودر موتور، ورودی فرمان و سیگنالهای سنسورها، به صورت لحظهای خروجی را اصلاح و کنترل میکنند.
ویژگیهای فنی کلیدی:
پشتیبانی از پروتکلهای صنعتی شامل EtherNet/IP و SERCOS
امکان کنترل دقیق موقعیت با رزولوشن بالا
وجود واحد پردازشگر داخلی برای جبرانسازی خطا
برخورداری از بوردهای قدرت (Power Board) و کنترل (Control Board)
سیستم حفاظتی چندلایه شامل Overcurrent، Overvoltage و Thermal Protection
پشتیبانی از انکودرهای افزایشی و مطلق
در سروو درایو CSD3 Plus، بوردهای الکترونیکی حساسیت بسیار زیادی به نویز، نوسانات ولتاژ و حرارت دارند. به همین دلیل، تعمیر این مدل بدون ابزار دقیق و تجربه کافی، میتواند آسیب بیشتری به بورد وارد کند. به همین دلیل مجموعههایی مثل دیجیبرد با دارا بودن استند تست اختصاصی این درایوها، خدمات دقیقتری ارائه میدهند.
علل ریشهای خرابی سروو درایو CSD3 Plus
در ادامه مهمترین دلایل خرابی این سری درایوها همراه با تحلیل فنی آورده شده است:
1. نوسانات برق ورودی (Input Line Disturbance)
نوسانهای ولتاژ و وجود هارمونیک در ورودی میتواند موجب سوختن IGBT، آسیب در مدار درایور گیتدرایو و اختلال در CPU شود.
2. خرابی انکودر یا فیدبک لوپ
در صورت ارسال سیگنالهای نویزی یا اشتباه از فیدبک، درایو دچار خطاهای Position Error یا Overspeed میشود و احتمال آسیب به موتور نیز بالا میرود.
3. خرابی در خازنهای قدرت (DC-Link Capacitors)
خازنهای خشکشده یا آسیبدیده موجب ریپل زیاد ولتاژ DC میشوند و این موضوع فشار مستقیم به IGBT وارد میکند.
4. ضعف تهویه و دمای بالا
تجمع گرد و غبار و نبود تهویه مناسب باعث افزایش حرارت شده و عملکرد بخش پردازشگر و ترانزیستورهای قدرت را مختل میکند.
5. ضربه، اتصال کوتاه یا سوختگی مسیرهای PCB
بر اثر کارکرد طولانی، عوامل محیطی یا اتصال نامناسب سیمها بهوجود میآید.
6. بروزرسانی نادرست یا خرابی Firmware
در برخی موارد خطاهای CPU و BootError ناشی از مشکلات نرمافزاری در EEPROM یا حافظه داخلی است.
اگر در محیط صنعتی با خرابیهای مکرر روبهرو هستید، پیشنهاد میشود در مراحل عیبیابی، از استندهای تخصصی که در مراکز معتبری مانند دیجیبرد موجود است استفاده کنید تا نتایج دقیقتری حاصل شود.
میتوانید برای دریافت خدمات و یا مشاوره تعمیرات تجهیزات صنعتی به صفحه تعمیرات صنعتی مراجعه کنید.
نشانهها و ارورهای رایج در سروو درایو CSD3 Plus
مهمترین ارورها و علائم خرابی شامل:
نمایش خطاهای Overcurrent یا Short Circuit
خطای Encoder Fault
روشن نشدن کامل درایو یا ریست متوالی
صدای غیرعادی از موتور هنگام راهاندازی
خطای IGBT Fault / Power Module Fault
عملکرد ناپایدار در کنترل موقعیت
گرمشدن بیش از حد درایو یا توقف ناگهانی موتور
تجهیزات و ابزار مورد نیاز برای تعمیر سروو درایو CSD3 Plus
جهت تعمیرات اصولی، ابزارهای زیر ضروری هستند:
منبع تغذیه قابل تنظیم (0–600V DC/AC)
اسیلوسکوپ حداقل 100MHz
مولتیمتر و LCR متر پیشرفته
دوربین حرارتی برای تشخیص نقاط داغ
تستر IGBT و تستر PWM
تجهیزات پاکسازی اولتراسونیک
استند تست سروو درایو CSD3 Plus (برای بررسی کامل قبل/بعد تعمیر)
مراکز فنی مثل دیجیبرد این ابزارها را در اختیار دارند و فرآیند تعمیر را با استانداردهای سازنده انجام میدهند.
مراحل دقیق و استاندارد تعمیر سروو درایو CSD3 Plus
مرحله 1: بررسی اولیه و عیبیابی (Initial Diagnosis)
ثبت مشخصات پلاک درایو و شرایط خرابی
بررسی ظاهری برای تشخیص سوختگیها، ترکهای برد، تغییر رنگ قطعات
اندازهگیری مقاومت ورودی، تست پاور، بررسی اتصال کوتاه احتمالی
اتصال درایو به استند تست اختصاصی
مشاهده لاگ خطاها و ارورهای داخلی
مقایسه عملکرد با پارامترهای OEM

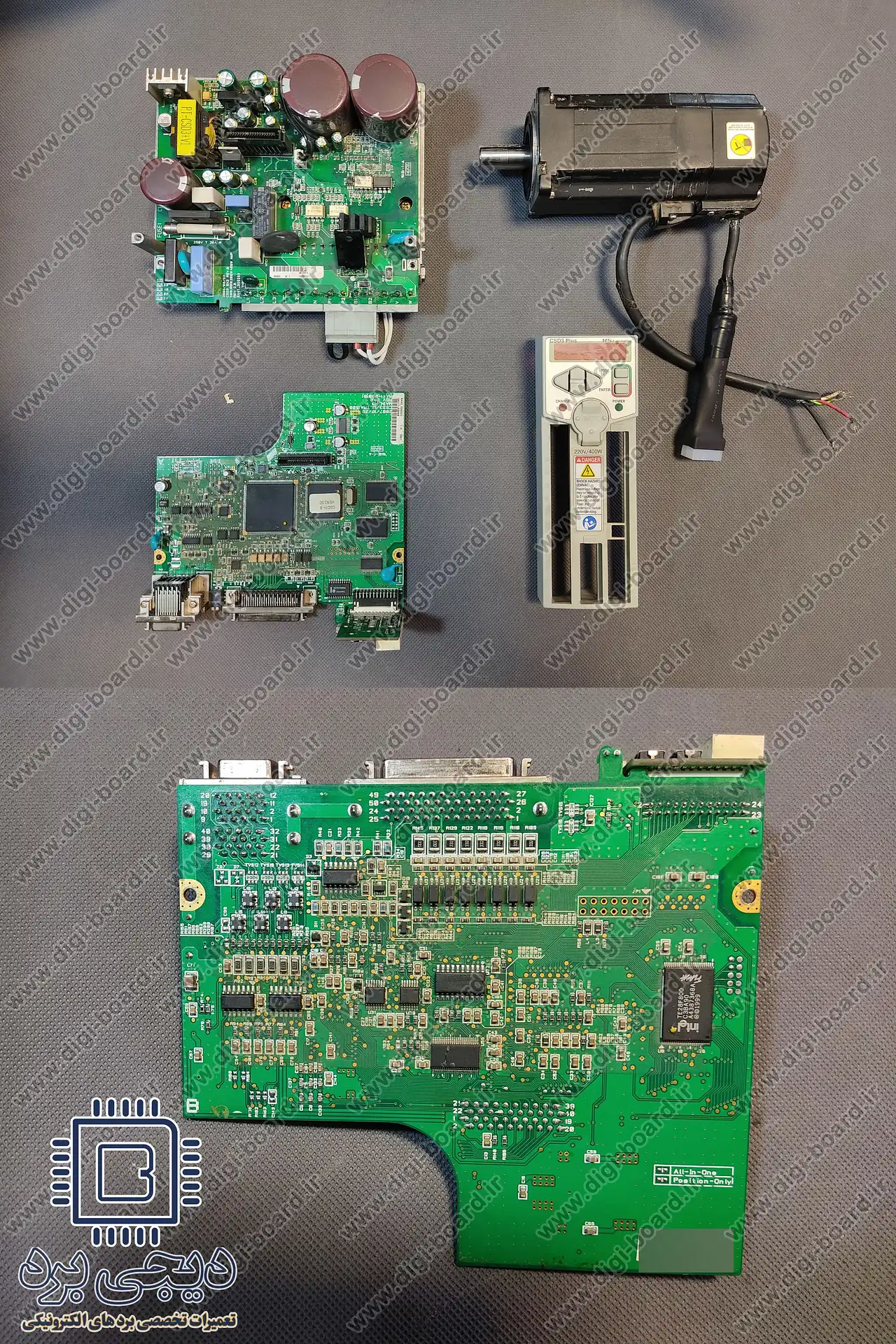

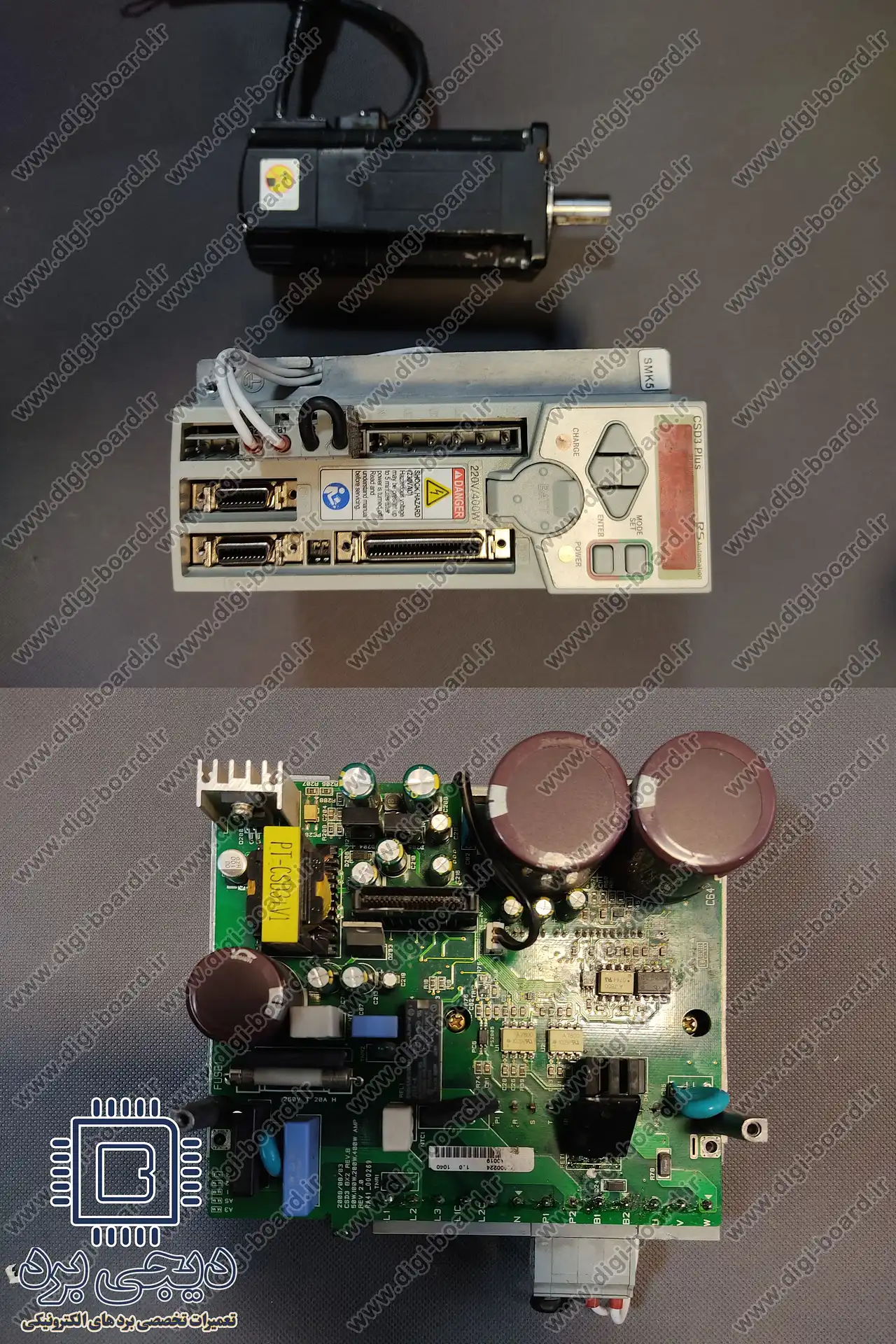

مرحله 2: دمونتاژ کامل و ارزیابی بوردهای داخلی
باز کردن لایهها و جداکردن بورد کنترل، بورد پاور و بخش فیدبک
تست خازنهای DC Link و بررسی ESR
تست عملکرد گیتدرایو و اجزای محافظتی مانند TVS، MOV و فیوزها
بررسی اتصالات لحیم سرد، ترکهای پنهان زیر آیسی ها
ارزیابی وضعیت ماژول IGBT تحت تست استاتیک و دینامیک
مرحله 3: تعمیر تخصصی بخشهای معیوب
شامل:
تعویض خازنهای آسیبدیده با مدلهای اورجینال صنعتی
تعمیر یا تعویض IGBT، MOSFET یا Diode Bridge
تعمیر مدار کنترل شامل CPU، حافظه Flash، آیسیهای PWM
رفع نویز مسیرهای فیدبک موتور
تعمیر برد تغذیه داخلی (SMPS)
اصلاح مسیرهای PCB یا تعویض Connectorهای معیوب
این مرحله نیازمند مهارت بالاست و معمولاً در مراکز تخصصی مانند دیجیبرد انجام میشود.
مرحله 4: مونتاژ مجدد و انجام تستهای عملیاتی
پس از تعمیر، درایو باید تحت چند سری تست دقیق قرار گیرد:
تست بدون بار (No Load Test)
تست با موتور واقعی (Motor Load Test)
تست عملکرد انکودر
تست حرارتی طولانی مدت (Burn-in Test)
بررسی نویز PWM و هارمونیک خروجی
مرحله 5: تنظیمات نهایی، کالیبراسیون و تحویل
تنظیم مجدد پارامترهای فنی مطابق دیتاشیت
ذخیره پروژه در حافظه داخلی
ثبت گزارش تعمیر و ارائه راهنمای جلوگیری از خرابی مجدد
نکات کلیدی برای جلوگیری از خرابی دوباره سروو درایو CSD3 Plus
برخی اقداماتی که باعث افزایش طول عمر درایو میشود:
نصب UPS یا فیلتر Line Reactor برای کنترل نوسانات
سرویس دورهای تابلو برق و حذف گردوغبار
بررسی سلامت کابلهای فیدبک و ارتینگ
اطمینان از مناسب بودن بار موتور
بررسی منظم فنها و سیستم خنککاری
سوالات متداول (FAQ)
آیا سروو درایو CSD3 Plus پس از سوختن IGBT قابل تعمیر است؟
در اغلب موارد بله؛ در صورت آسیبندیدن CPU و مدارهای کنترلی، تعمیر امکانپذیر است.
اگر انکودر دچار نویز باشد، آیا این مشکل باعث خرابی درایو میشود؟
نویز انکودر باعث خطاهای موقعیتی شده و فشار بیش از حد به ماژول قدرت وارد میکند؛ در طولانی مدت میتواند موجب سوختن IGBT شود.
آیا امکان تست درایو خارج از خط تولید وجود دارد؟
بله، با استفاده از استند تست استاندارد که در مراکزی مثل دیجیبرد وجود دارد، تست کامل انجام میشود.
چقدر زمان برای تعمیر سروو درایو CSD3 Plus نیاز است؟
بین 2 تا 5 روز کاری بسته به نوع خرابی.
