تعمیر سانتریفیوژ های آزمایشگاهی

معرفی فنی سانتریفیوژهای آزمایشگاهی و نقش آن در فرایندهای تشخیصی

سانتریفیوژ آزمایشگاهی یکی از مهم‌ترین تجهیزات پردازش نمونه در آزمایشگاه‌های پزشکی، تحقیقاتی و صنعتی است. این دستگاه از طریق اعمال نیروی گریز از مرکز، اجزای یک نمونه را بر اساس اختلاف چگالی از هم جدا می‌کند.

به دلیل سرعت‌های بالا، وجود قطعات مکانیکی حساس، سیستم‌های کنترلی دقیق و سنسورهای حفاظتی متعدد، سانتریفیوژها بسیار مستعد خرابی هستند و تعمیر آن‌ها نیازمند تجربه عملی و دانش فنی عمیق است.
در صورتی که تکنسین نیاز به پشتیبانی تخصصی داشته باشد، مجموعه دیجی‌برد به عنوان یک مرکز معتبر تعمیر تجهیزات آزمایشگاهی، می‌تواند خدمات عیب‌یابی، تست و بازسازی سانتریفیوژها را به‌صورت حرفه‌ای ارائه دهد.

ساختار داخلی سانتریفیوژهای آزمایشگاهی و نحوه عملکرد آن‌ها

برای انجام تعمیرات صحیح، شناخت کامل معماری داخلی دستگاه ضروری است. بیشتر سانتریفیوژها از اجزای زیر تشکیل شده‌اند:

موتور (Motor Assembly)

• معمولاً از نوع Brushless DC (BLDC) یا موتور القایی سه‌فاز است.

• کنترل سرعت توسط درایور فرکانس یا مدار درایو موتور انجام می‌شود.

• خرابی موتور می‌تواند باعث لرزش شدید، عدم چرخش یا خطای overspeed شود.

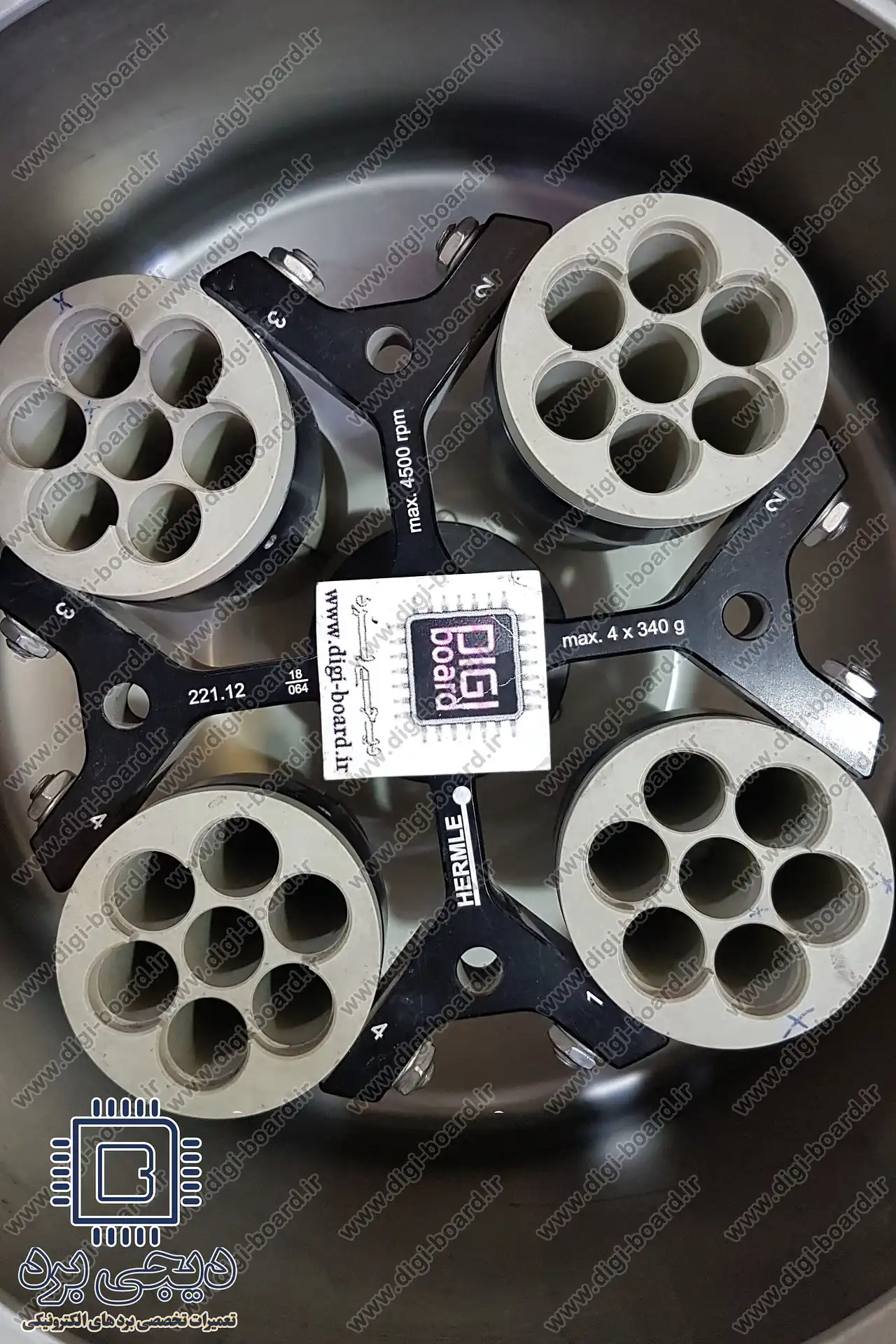

روتور (Rotor) و آداپتورهای نگهدارنده

• مهم‌ترین بخش مکانیکی دستگاه.

• تحمل سرعت‌های ۴۰۰۰ تا ۲۰۰۰۰ دور بر دقیقه یا حتی بیشتر (در مدل‌های High-Speed).

• عدم بالانس یا ترک‌خوردگی روتور به شدت خطرناک است و باید به‌صورت تخصصی بررسی شود.

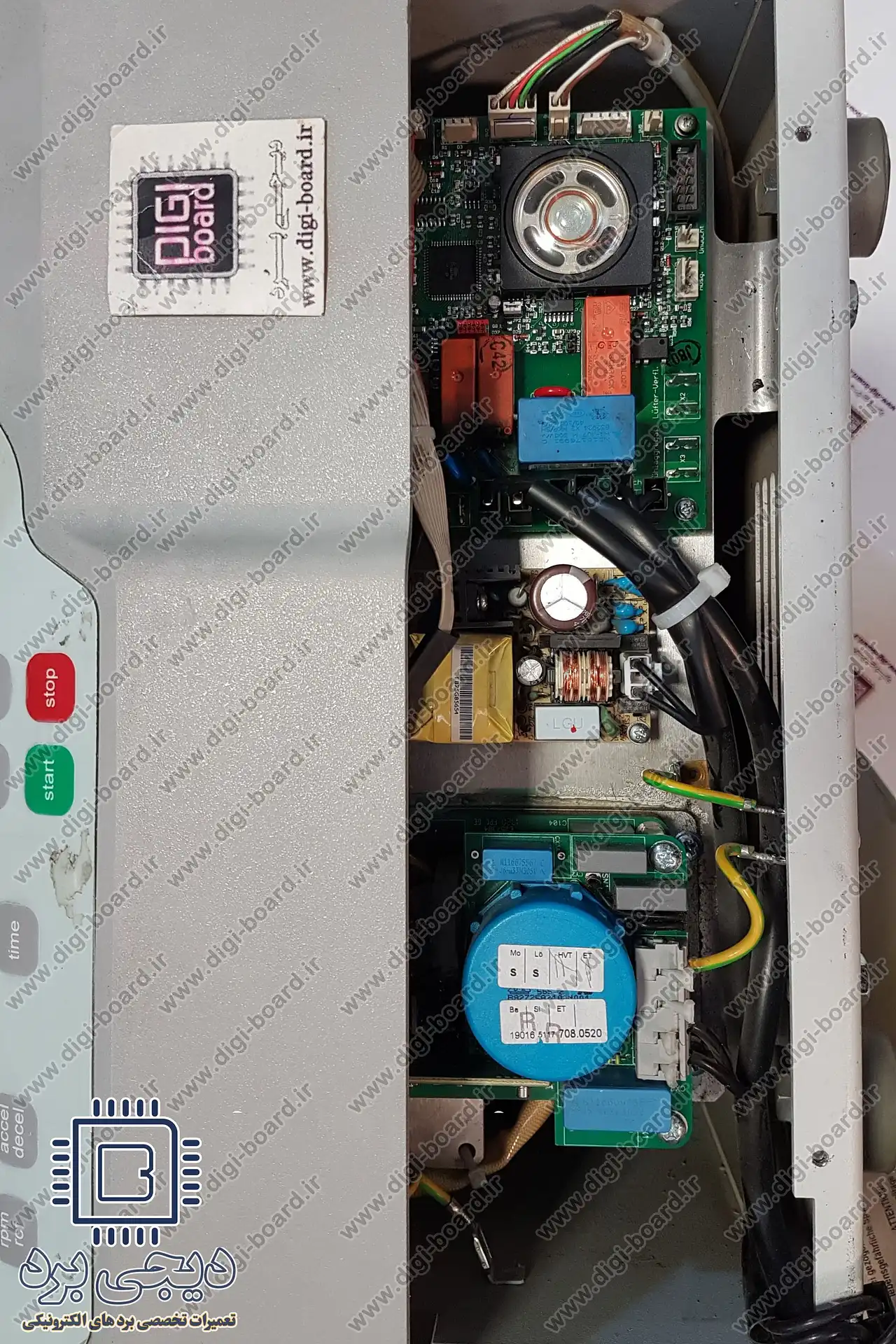

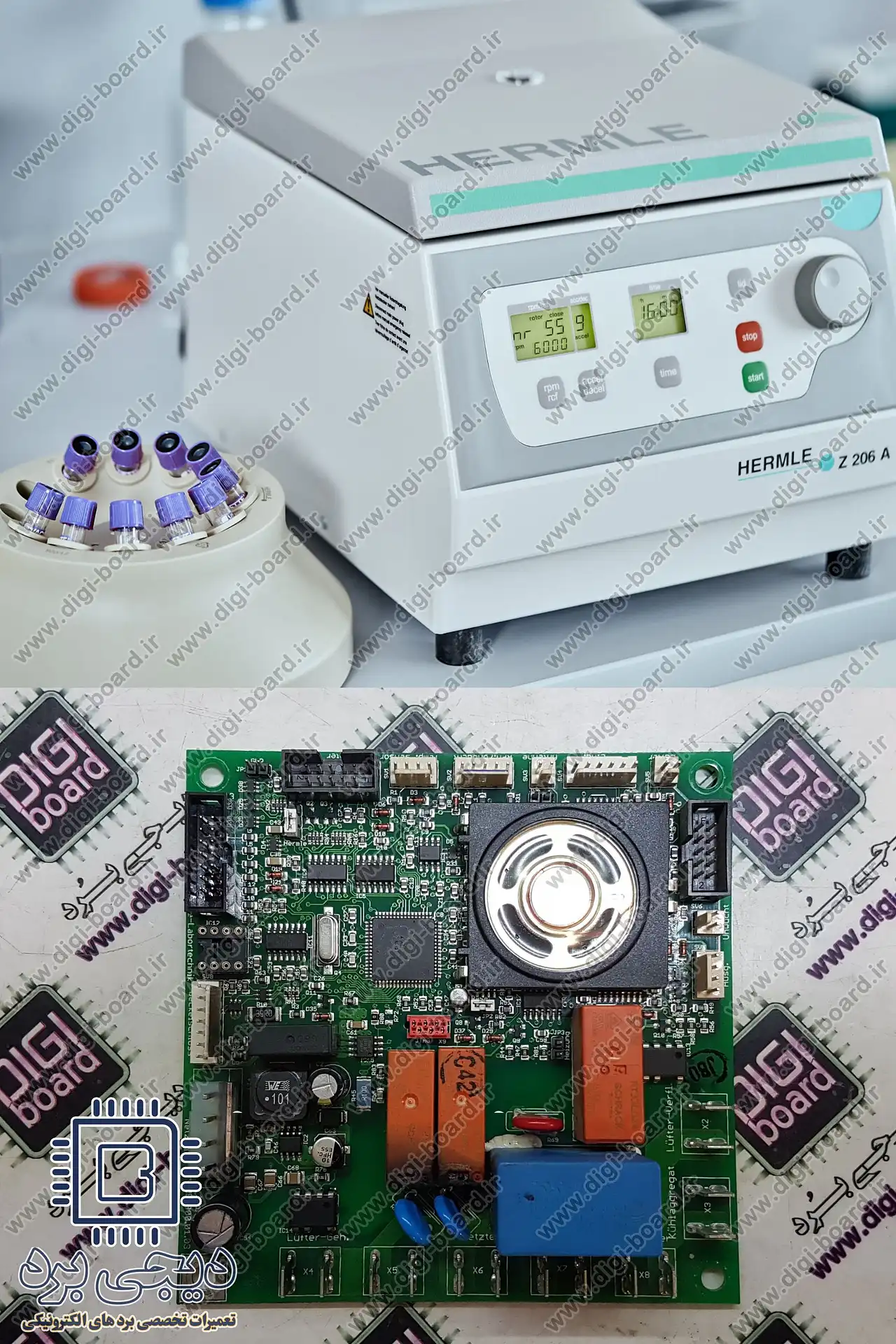

برد کنترل (Control Board)

• شامل پردازنده، درایور موتور، سنسورهای حفاظتی و کنترل ولتاژ.

• خرابی این برد یکی از رایج‌ترین مشکلات سانتریفیوژهاست.

• دیجی‌برد تجربه گسترده‌ای در تعمیرات تخصصی این نوع بردها، ریبال آی‌سی‌ها و بازسازی مسیرهای آسیب‌دیده دارد.

سنسورها

• سنسور سرعت (Tachometer)

• سنسور درب (Door Lock Sensor)

• سنسور دما

• سنسور لرزش (Vibration Sensor)

سیستم قفل درب (Safety Door Lock)

• جلوگیری از باز شدن درب در هنگام چرخش روتور.

• اختلال در این سیستم یکی از رایج‌ترین دلایل روشن نشدن سانتریفیوژ است.

منبع تغذیه (Power Supply Unit)

• معمولا شامل مدارهای رگولاتور، فیوز، فیلتر EMI و مبدل‌های AC-DC.

• نوسانات برق به راحتی باعث خرابی این بخش می‌شود.

علل ریشه‌ای خرابی سانتریفیوژهای آزمایشگاهی

عیب‌یابی اصولی تنها در صورتی موفقیت‌آمیز است که علت خرابی به‌صورت ریشه‌ای بررسی شود.

۱. لرزش بیش‌ازحد یا عدم بالانس نمونه

• توزیع نامتقارن نمونه‌ها در روتور

• خرابی بلبرینگ موتور

• خم شدن محور (Shaft Bend)

۲. خرابی سیستم قفل درب

• آسیب سنسور میکروسوئیچ

• اکسید شدن اتصالات

• خرابی سلونوئید لاک

این مورد معمولاً باعث روشن نشدن دستگاه یا قطع ناگهانی عملکرد می‌شود.

۳. ایراد در برد کنترل

• سوختن رگولاتورها

• خرابی درایور موتور

• آسیب دیدن آی‌سی‌های پردازنده بر اثر نوسان برق

• سولفاته شدن برد در محیط‌های رطوبتی

۴. اختلال در سنسور سرعت

• آلودگی سنسور

• قطع شدن سیگنال فیدبک

• آسیب آهنربای روتور

بروز خطاهای Overspeed و Underspeed معمولاً ناشی از همین اختلالات است.

۵. مشکلات مکانیکی روتور

• ترک سطحی یا تغییر شکل در اثر نیروهای گریز از مرکز

• نصب نادرست آداپتورهای نمونه

• سایش محور یا بلبرینگ

میتوانید برای دریافت خدمات و یا مشاوره تعمیرات انواع تجهیزات پزشکی به صفحه تعمیر تجهیزات پزشکی مراجعه فرمایید.

نشانه‌های خرابی سانتریفیوژ و علائمی که باید جدی گرفته شوند

• روشن نشدن دستگاه

• توقف ناگهانی حین کار

• صدای سایش یا تق‌تق

• لرزش شدید هنگام چرخش

• بوی سوختگی از ناحیه برد

• خطاهای سرعت یا قفل درب

• عدم افزایش دور یا افزایش بسیار کند

در صورت مشاهده این موارد، توصیه می‌شود برای جلوگیری از آسیب بیشتر، بررسی تخصصی دستگاه توسط مرکزی مانند دیجی‌برد انجام شود.

مراحل عملی عیب‌یابی و تعمیر سانتریفیوژهای آزمایشگاهی

در ادامه یک روند عملی و استاندارد ارائه شده که تکنسین‌ها می‌توانند به عنوان چک‌لیست تخصصی از آن استفاده کنند:

مرحله 1: بررسی ورودی برق و ایمنی

• تست ولتاژ ورودی

• بررسی فیوز، کابل و دوشاخه

• تست عملکرد کلید پاور

• بررسی ارت دستگاه

• چک‌کردن فیلتر EMI

مرحله 2: تست سیستم قفل درب

• تست میکروسوئیچ و اتصالات

• بررسی عملکرد سلونوئید قفل

• تست ولتاژ تغذیه برد قفل

• بازسازی مسیرهای سوخته یا سولفاته‌شده
  این بخش، پیش‌نیاز شروع به کار سانتریفیوژ است.

مرحله 3: تست موتور و بلبرینگ‌ها

• تست یکدست بودن محور

• تست مقاومت سیم‌پیچ

• تست عدم اتصال کوتاه بین سیم‌پیچ و بدنه

• بررسی بلبرینگ‌ها جهت سایش

• تست موتور با منبع تغذیه DC یا درایور مجزا

مرحله 4: عیب‌یابی برد کنترل و درایور موتور

• بررسی آی‌سی PWM

• تست ترانزیستورهای قدرت (MOSFET یا IGBT)

• اندازه‌گیری ولتاژهای 5V، 12V و 24V

• تست سنسور سرعت با اسیلوسکوپ

• تست آی‌سی‌های لاجیک و پردازنده

در صورت خرابی، برد باید با روش‌های حرفه‌ای مانند ریبال، IPC Rework و تست بار تعمیر شود. این خدمات در مرکز تخصصی دیجی‌برد با دستگاه‌های پیشرفته انجام می‌شود.

مرحله 5: بررسی روتور و سیستم بالانس

• تست ترک‌های سطحی

• بررسی خوردگی ناشی از مواد شیمیایی

• تست وزن بالانس

• بررسی اتصال آداپتورها

مرحله 6: کالیبراسیون سرعت

پس از تعمیر، دستگاه باید کالیبره شود:

• اندازه‌گیری دقیق سرعت با Tachometer لیزری

• تنظیم پارامترهای درایور موتور

• بررسی دقت توقف (Braking System)

مرحله 7: تست نهایی با بار واقعی

پارامترهای مهم تست نهایی:

• پایداری دور

• عدم لرزش

• دمای موتور

• وضعیت قفل درب

• عملکرد برد کنترل تحت بار

مراکز مجهزی مانند دیجی‌برد از تست‌های استاندارد و شبیه‌سازی بار برای تضمین عملکرد صحیح استفاده می‌کنند.

ابزارهای تخصصی مورد نیاز برای تعمیر سانتریفیوژ

• مولتی‌متر True RMS

• اسیلوسکوپ

• منبع تغذیه قابل تنظیم

• تاکومتر لیزری

• دستگاه تست ESR

• تجهیزات ریبال و هیتر هوای گرم

• ابزار بازکردن روتور و بلبرینگ

• اسپری خشک و برس ضد الکتریسیته ساکن

• دستگاه بالانس روتور (در مراکز پیشرفته)

سوالات متداول درباره تعمیر سانتریفیوژ آزمایشگاهی

آیا سانتریفیوژهای آزمایشگاهی قابل تعمیر هستند؟

در اغلب موارد بله. معمولاً ۸۰٪ خرابی‌ها مربوط به برد کنترل، قفل درب یا موتور است که قابل تعمیر هستند.

چرا سانتریفیوژ لرزش شدید دارد؟

معمولاً به دلیل بالانس نبودن نمونه‌ها یا خرابی بلبرینگ. البته خرابی روتور نیز می‌تواند علت مهمی باشد.

هزینه تعمیر به چه عواملی وابسته است؟

• نوع خرابی

• نیاز به تعویض قطعات موتور

• وضعیت برد کنترل

• برند و مدل دستگاه

• لزوم کالیبراسیون تخصصی

آیا بعد از تعمیر نیاز به کالیبراسیون است؟

بله، کالیبراسیون سرعت و سیستم قفل الزامی است.

تعمیر تخصصی سانتریفیوژ های آزمایشگاهی توسط دیجی برد

سانتریفیوژ آزمایشگاهی دستگاهی پیچیده با حساسیت بالا است و خرابی آن می‌تواند روند پردازش نمونه‌ها را مختل کند. آشنایی با ساختار داخلی، تحلیل ریشه‌ای مشکلات و طی مراحل استاندارد عیب‌یابی برای یک تکنسین ضروری است. با این حال، بخش‌هایی مانند تعمیر برد کنترل، بازسازی روتور، کالیبراسیون سرعت یا تست تحت بار، تنها باید در مراکز مجهز و تخصصی انجام شوند.

دیجی‌برد با برخورداری از تجهیزات استاندارد، تیم متخصص و تجربه عملی در تعمیر انواع سانتریفیوژهای آزمایشگاهی، خدماتی دقیق و مطمئن ارائه می‌دهد. اگر نیاز به بررسی تخصصی، تعمیر برد کنترل، تست موتور یا کالیبراسیون حرفه‌ای دارید، می‌توانید درخواست خود را ثبت کنید تا دستگاه شما با بهترین کیفیت و در کوتاه‌ترین زمان، بازسازی و آماده‌به‌کار شود.
