تعمیر ترمز ای بی اس ABS ESP سراتو ۲۰۱۷

سیستم‌های ABS (ترمز ضد قفل) و ESP (کنترل پایداری الکترونیکی) در کیا سراتو ۲۰۱۷، نقش مهمی در ایمنی خودرو دارند. این سیستم‌ها با جلوگیری از قفل شدن چرخ‌ها در زمان ترمزگیری شدید و حفظ پایداری خودرو در پیچ‌ها و شرایط لغزنده، از بروز تصادفات جلوگیری می‌کنند. بروز اختلال در یونیت کنترل ABS و ESP می‌تواند عملکرد ترمز و سیستم پایداری را مختل کند و راننده را با مشکلات جدی مواجه سازد.

مشکلات متداول ABS و ESP سراتو ۲۰۱۷ و روند تعمیر آن‌ها

1. خطا در یکی از سنسورهای چرخ

علت احتمالی

• خرابی سنسور سرعت چرخ (Wheel Speed Sensor)
• قطع شدن سیم‌کشی بین سنسور و یونیت ABS
• آلودگی یا آسیب به رینگ سنسور (Tone Ring)

روند تعمیر

• بررسی کد خطا با دستگاه دیاگ
• تست مقدار مقاومت و سیگنال خروجی سنسور با مولتی‌متر
• تعویض سنسور معیوب در صورت خرابی
• بررسی و رفع قطعی یا اتصال کوتاه در سیم‌کشی
• تمیز کردن یا تعویض رینگ سنسور در صورت آسیب فیزیکی
• تست مجدد سیستم با دیاگ و مشاهده مقادیر سرعت هر چرخ پس از تعمیر

2. خاموشی کامل یونیت ABS

علت احتمالی

• آسیب به مدار تغذیه یونیت ABS
• سوختگی مدار قدرت و رله‌های داخلی ماژول
• خرابی در سیستم پردازش سیگنال یونیت ABS

روند تعمیر

• بررسی فیوزها و رله‌های مرتبط با سیستم ABS
• تست ولتاژ تغذیه ورودی به یونیت و بررسی اتصال منفی (گراند)

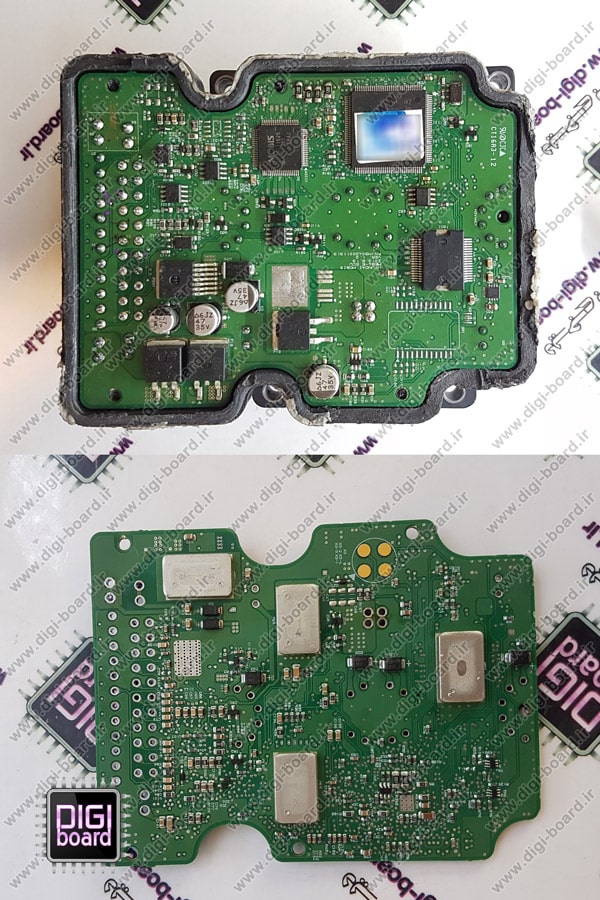

• باز کردن یونیت ABS و بررسی برد الکترونیکی داخلی
• تعویض یا تعمیر قطعات سوخته مانند ماسفت‌ها، رله‌ها و ترانزیستورهای قدرت
• لحیم‌کاری مجدد برد در صورت وجود لحیم سرد یا ترک‌های مدار چاپی
• تست عملکرد کامل یونیت پس از تعمیر با دیاگ و فعال‌سازی دستی شیرها و پمپ

3. روشن شدن چراغ ABS و ESP روی صفحه کیلومتر

علت احتمالی

• خطای موجود در یکی از سنسورهای سیستم ABS یا ESP
• عدم تطابق اطلاعات سنسورها با ECU موتور یا BCM
• اختلال در عملکرد یونیت ABS یا خطای ذخیره شده در حافظه آن

روند تعمیر

• خواندن خطاهای ذخیره شده با دستگاه دیاگ تخصصی
• بررسی وضعیت سنسور سرعت چرخ، سنسور زاویه فرمان (Steering Angle Sensor) و سنسور شتاب جانبی (Yaw Rate Sensor)
• ریست خطاهای موجود و بررسی اینکه آیا مجدد ظاهر می‌شوند
• تعمیر یا تعویض سنسورهای معیوب
• تست شبکه CAN BUS جهت اطمینان از ارتباط صحیح بین یونیت‌ها
• تست مجدد چراغ‌های هشدار پس از رفع خطاها

4. عدم برقراری ارتباط دیاگ با یونیت ABS

علت احتمالی

• خرابی کامل یونیت ABS و قطع پردازشگر اصلی
• مشکل در ارتباط شبکه CAN BUS
• قطعی در سیم‌کشی بین یونیت ABS و کانکتور دیاگ (OBD)

روند تعمیر

• تست اتصالات کانکتور OBD به یونیت ABS
• بررسی سیگنال‌های شبکه CAN با اسیلوسکوپ
• تعمیر یا تعویض آی‌سی‌های رابط CAN در یونیت ABS در صورت خرابی
• ریست کامل سیستم و تست مجدد ارتباط دیاگ با یونیت
• تست عملکرد سیستم پس از برقراری ارتباط کامل با دیاگ و خواندن اطلاعات سیستم

5. عمل نکردن ترمز ABS

علت احتمالی

• خرابی پمپ هیدرولیک داخل یونیت ABS
• گیر کردن یا خرابی شیرهای سلنوئیدی
• قطع ارتباط بین سیستم سنسورها و یونیت کنترل

روند تعمیر

• تست عملکرد پمپ ABS با دیاگ (Actuation Test)
• بررسی وضعیت شیرهای برقی و تست قطع و وصل آن‌ها
• تعویض موتور پمپ یا تعمیر مکانیکی در صورت خرابی
• بررسی مدارهای قدرت و رفع اشکال در بخش‌های کنترلی برد یونیت
• تست کامل سیستم ترمز ABS در شرایط واقعی جاده پس از تعمیر

6. خطا در سیستم شبکه CAN

علت احتمالی

• نویز یا قطعی در شبکه CAN BUS
• خرابی آی‌سی مدیریت ارتباط شبکه در یونیت ABS
• اختلال در واحدهای کنترل دیگر (مانند ECU موتور یا TCU گیربکس) که باعث ارسال سیگنال‌های اشتباه به یونیت ABS می‌شود

روند تعمیر

• بررسی مسیرهای سیم‌کشی CAN با دستگاه تستر شبکه
• تعمیر و لحیم‌کاری مجدد در محل‌های اتصال یونیت‌های شبکه CAN
• تعویض آی‌سی CAN BUS در برد ABS در صورت خرابی
• تست و اطمینان از سرعت و صحت تبادل داده‌ها بین یونیت‌های کنترل
• تست نهایی شبکه و رفع تمامی خطاهای ثبت شده در سیستم

نکات مهم در تعمیر یونیت ABS و ESP سراتو ۲۰۱۷

• استفاده از دیاگ تخصصی برای بررسی و تست دقیق سیستم
• رعایت ولتاژ استاندارد تغذیه یونیت و تست فیوزهای مربوطه
• بررسی دقیق سیم‌کشی و اتصالات گراند
• تعویض قطعات داخلی یونیت با قطعات اورجینال
• تست عملی سیستم ترمز ABS و ESP پس از تعمیر در شرایط جاده واقعی
