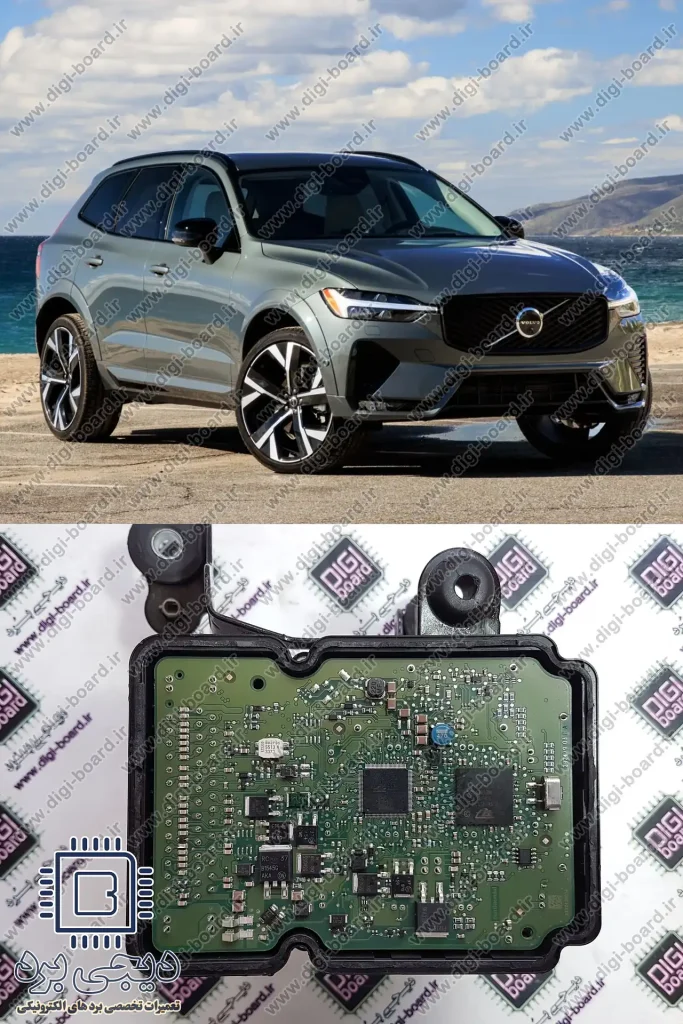

سیستم ترمز ضد قفل (ABS) در ولوو XC60 قلب تپنده سیستم ایمنی هوشمند (City Safety) این خودرو است. خرابی ماژول کنترل ترمز (BCM) معمولاً با اختلال در شبکه CAN، افت عملکرد ترمزگیری، سفت شدن پدال و روشن شدن پیام هشدار Anti-Skid روی پشت آمپر همراه میشود. تعویض کامل این یونیت هزینههای بسیار بالایی در پی دارد؛ اما در مرکز تخصصی دیجیبرد، ما با تکیه بر تجهیزات آزمایشگاهی، به جای تعویض قطعه، تعمیر ای بی اس ABS ولوو Volvo XC60 را در سطح میکروالکترونیک (Micro-soldering) و رفع ایرادات سختافزاری برد انجام میدهیم.
این رویکرد علاوه بر کاهش چشمگیر هزینهها، امنیت و عملکرد قطعه اورجینال را کاملاً حفظ میکند.
اگر شما هم با کدهای خطای رایج این ماژول مواجه شدهاید و به دنبال یک راهکار قطعی و تضمینی هستید، پیشنهاد میکنیم ادامه این مقاله را مطالعه کنید تا با ریشههای اصلی خرابی، نحوه عیبیابی دقیق و مراحل تخصصی تعمیر این یونیت حیاتی بیشتر آشنا شوید.

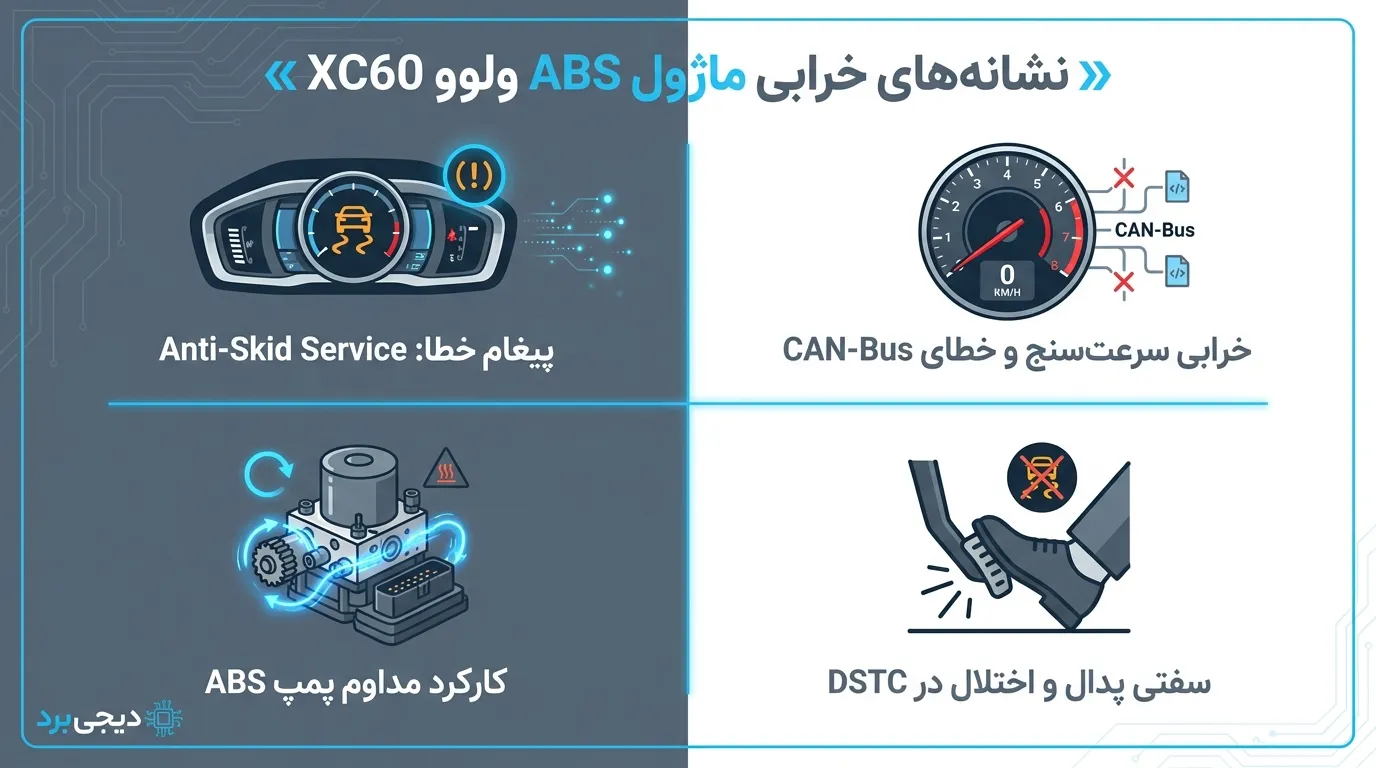

نشانههای دقیق خرابی ماژول ABS ولوو XC60
سیستم ترمز ABS در خودروی ولوو XC60 یکی از مهمترین و حیاتیترین بخشهای مرتبط با ایمنی هوشمند رانندگی محسوب میشود. تشخیص زودهنگام و دقیق خرابی ماژول کنترل (BCM) میتواند از بروز خطرات جدی در جاده و همچنین تحمیل هزینههای گزاف برای تعمیر ای بی اس ABS ولوو Volvo XC60 جلوگیری کند.
پیش از اقدام برای باز کردن فیزیکی یونیت، تکنسینها باید به علائم زیر که مستقیماً به خرابی برد الکترونیکی یا پمپ اشاره دارند، دقت کنند:
- نمایش پیغامهای هشدار مانند “Anti-Skid Service Required” یا “Brake Assist” در نمایشگر اطلاعات خودرو.
- از کار افتادن ناگهانی سرعتسنج (Speedometer) و ثبت خطاهای ارتباطی در شبکه CAN-Bus.
- روشن ماندن مداوم موتور پمپ ABS حتی پس از بستن سوییچ (نشاندهنده اتصالی در ماسفتهای درایور روی برد).
- سفت شدن غیرطبیعی پدال ترمز و عدم عملکرد صحیح سیستم کنترل پایداری (DSTC).
مشاهده هر یک از این نشانهها یک زنگ خطر جدی برای راننده است که نادیده گرفتن آن ایمنی سرنشینان را مستقیماً تهدید میکند. برای رفع اصولی این ایرادات شبکه و مدار، مراجعه فوری به یک مرکز تخصصی الکترونیک خودرو جهت عیبیابی دقیق و تعمیر ای بی اس ABS ولوو Volvo XC60 الزامی است.
برای مشاوره تخصصی و عیبیابی دقیق سیستم ترمز خودروی خود، همین امروز با کارشناسان فنی ما تماس بگیرید.
کدهای خطای رایج (DTC) در سیستم ترمز XC60
هنگام اتصال دستگاه دیاگ تخصصی (مانند VIDA DICE) به شبکه خودرو، استخراج کدهای خطا اولین گام در مسیر عیبیابی دقیق برای تعمیر ای بی اس ABS ولوو Volvo XC60 است. کدهای مربوط به ماژول ترمز (BCM) در این خودرو معمولاً تنها یک اختلال نرمافزاری یا خطای لحظهای نیستند؛ بلکه مستقیماً به آسیبهای سختافزاری در مدار داخلی یونیت اشاره دارند که نیازمند بررسی تخصصی مدار چاپی هستند.
در جدول زیر، کلیدیترین کدهایی که نشاندهنده نیاز به تعمیر برد الکترونیکی هستند را گردآوری کردهایم:
| کد خطا (DTC) | عنوان و شرح خطا | ریشه سختافزاری در ماژول (BCM) |
|---|---|---|
| BCM-0130 | خطای سنسور فشار ترمز (Brake Pressure Sensor) | بروز قطعی در مدار داخلی ماژول و قطع شدن مسیرهای ارتباطی سنسور روی برد. |
| BCM-0115 | خطای ارتباطی سنسورهای سرعت | اختلال و قطعی در مسیر ارتباطی بین سنسورهای سرعت چرخ و پردازنده مرکزی ماژول. |
| BCM-0121 | خطای مدار موتور پمپ ABS (Pump Motor Circuit) | سوختن آیسی درایور یا ماسفتهای روی برد، و یا خرابی فیزیکی زغالهای موتور پمپ. |
مشاهده کدهای فوق در لاگِ عیبیابی به این معناست که پاک کردن خطاها (Clear DTCs) مشکل را برطرف نخواهد کرد و بازگشت خطا قطعی است.
در این شرایط، تکنسین باید از تعویض بیمورد قطعات جانبی (مانند سنسورهای چرخ) پرهیز کرده و تمرکز خود را روی باز کردن ماژول BCM قرار دهد. رفع این کدها نیازمند بررسی دقیق مدار چاپی (PCB) زیر لوپ، مسیریابی الکترونیکی و انجام عملیات لحیمکاری میکروسکوپی (Micro-Soldering) برای احیای ارتباطات قطع شده یا تعمیر ای بی اس ABS ولوو Volvo XC60 است.
دیجیبرد در کنار عیبیابی ABS، خدمات تخصصی تعمیر ترمز دستی برقی انواع خودروهای وارداتی را نیز با تجهیزات پیشرفته و گارانتی کتبی ارائه میدهد.
متدولوژی تعمیر ای بی اس ABS ولوو Volvo XC60 در دیجیبرد

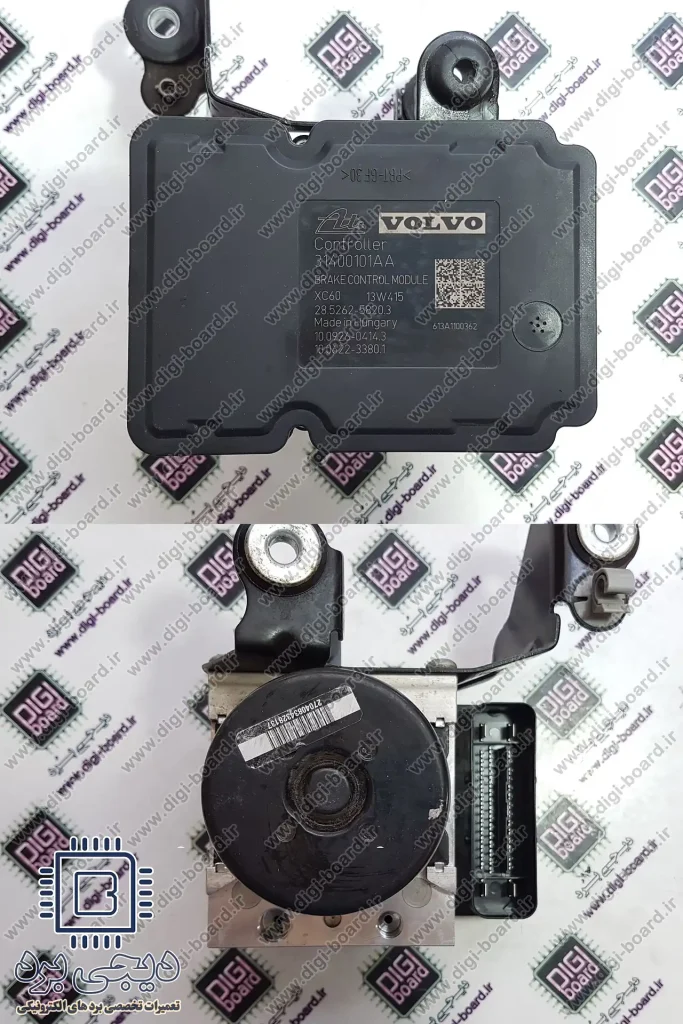

ما در آزمایشگاه تخصصی دیجیبرد، فرآیند تعمیرات این یونیت حساس (که معمولاً از نوع ATE MK60 یا نسخههای پیشرفتهتر شبکه است) را با رعایت استانداردهای جهانی و طی مراحل مهندسیشده زیر انجام میدهیم:
۱. آنالیز مدار و تست جریانکشی
ابتدا یونیت BCM از بلوک هیدرولیکی جدا شده و روی میز کار تخصصی (Bench) متصل میشود. با اعمال ولتاژ استاندارد، میزان جریانکشی پردازنده اصلی (MCU) و آیسیهای ارتباطی شبکه CAN به دقت بررسی میگردد تا هرگونه قطعی متالیزه یا اتصال کوتاه (Short Circuit) مشخص شود. این مرحله از تعمیر ای بی اس ABS ولوو Volvo XC60 برای تشخیص دقیق عیوب پنهان در مدار چاپی پیش از شروع تعمیرات سختافزاری کاملاً ضروری است.
۲. ترمیم لحیمسردی و تعویض درایورها (Micro-Soldering)
بردهای ABS ولوو به دلیل حرارت بالای موتور و ارتعاشات مداوم، به شدت مستعد آسیب هستند. اقدامات تخصصی ما در این بخش شامل موارد زیر است:
- برطرف کردن لحیمسردی (Cold Solder) در پایههای کانکتور اصلی
- ریبال (Reball) دقیق پایههای پردازنده با استفاده از هیترهای اینفرارد
- جایگزینی ماسفتهای سوخته تغذیه پمپ با قطعات کاملاً اورجینال
این تعمیر ای بی اس ABS ولوو Volvo XC60 پایداری یونیت را تضمین میکند.
۳. بازسازی موتور پمپ و بلوک هیدرولیک
چنانچه نقص فنی صرفاً به بخش الکترونیکی محدود نباشد، قسمتهای مکانیکی و هیدرولیکی سیستم نیازمند اورهال کامل هستند. مهمترین مراحل بازسازی فیزیکی در آزمایشگاه ما عبارتند از:
- دمونتاژ موتور پمپ و تراشکاری بسیار دقیق کلکتور
- تعویض زغالهای مسی-گرافیتی فرسوده با نمونههای استاندارد
- رسوبزدایی شیرهای برقی (Solenoids) با دستگاه و امواج اولتراسونیک
این تعمیر ای بی اس ABS ولوو Volvo XC60 باعث احیای کامل فشار هیدرولیک میشود.
۴. عایقبندی مجدد و کالیبراسیون
پس از اتمام موفقیتآمیز تعمیرات سختافزاری، سطح برد با استفاده از مواد پوششی ضد رطوبت مخصوص (Conformal Coating) کاملاً سیلد و عایقبندی میشود تا از نفوذ آب و سولفاته شدن جلوگیری گردد. در نهایت، پیش از تحویل قطعه، کالیبراسیون دقیق سنسور زاویه فرمان و سنسور فشار ترمز توسط دستگاه شبیهساز پیشرفته انجام میپذیرد تا عملکرد بینقص و ایمن سیستم تایید شود.
تعمیر ای بی اس ABS ولوو Volvo XC60 نیازمند دانش تخصصی و تجهیزات پیشرفته است. مرکز دیجیبرد با عیبیابی دقیق و استفاده از قطعات اورجینال، عملکرد ایمن این سیستم را با گارانتی معتبر مهندسی، کاملاً احیا میکند.
نتیجهگیری: بازگشت امنیت به جادهها با تخصصیترین خدمات
سیستم ترمز ABS در خودروهای پیشرفتهای مانند ولوو XC60 قلب تپنده ایمنی خودرو است. نادیده گرفتن خطاهای ماژول BCM یا سپردن تعمیرات آن به مراکز غیرتخصصی، نه تنها هزینههای جانبی را افزایش میدهد، بلکه امنیت سرنشینان را نیز به خطر میاندازد.
مرکز تخصصی دیجی برد (Digiboard) به عنوان یکی از مجهزترین لابراتوارهای الکترونیک خودرو، خدمات تعمیر ای بی اس ABS ولوو Volvo XC60 را با رویکردی کاملاً مهندسی و در سطح کامپوننت (Micro-soldering) ارائه میدهد. ما با رفع ریشهای مشکلات الکترونیکی و مکانیکی این یونیت، شما را از تعویضهای پرهزینه بینیاز میکنیم.
با انتخاب دیجی برد، شما تنها یک قطعه را تعمیر نمیکنید؛ بلکه دقت، کیفیت قطعات اورجینال و گارانتی معتبر شرکتی را برای آرامش خاطر خود تضمین میکنید.
