تعمیر دستگاه بالانس چرخ یکی از موضوعات کاملاً تخصصی در حوزه تجهیزات تعمیرگاهی است که بهطور مستقیم با دقت عملکرد سیستم تعلیق، کیفیت رانندگی و رضایت نهایی مشتری ارتباط دارد. هرگونه خطا یا ناپایداری در عملکرد دستگاه بالانس، میتواند منجر به بالانس اشتباه، بازگشت خودرو به تعمیرگاه و حتی آسیب به رینگ و لاستیک شود.
این راهنمای فنی با هدف ارائه یک مسیر عملی و مهندسیشده برای عیبیابی و تعمیر دستگاههای بالانس چرخ تهیه شده و مخاطب آن تکنسینهای تعمیر تجهیزات تعمیرگاهی هستند.
در مراکز تخصصی تعمیر برد و تجهیزات الکترونیکی تعمیرگاهی مانند دیجی برد، بخش قابل توجهی از مراجعات مربوط به خرابیهای الکترونیکی، سنسوری و کنترلی دستگاههای بالانس چرخ است که نیاز به بررسی دقیقتر از سطح تعمیرات عمومی دارد.

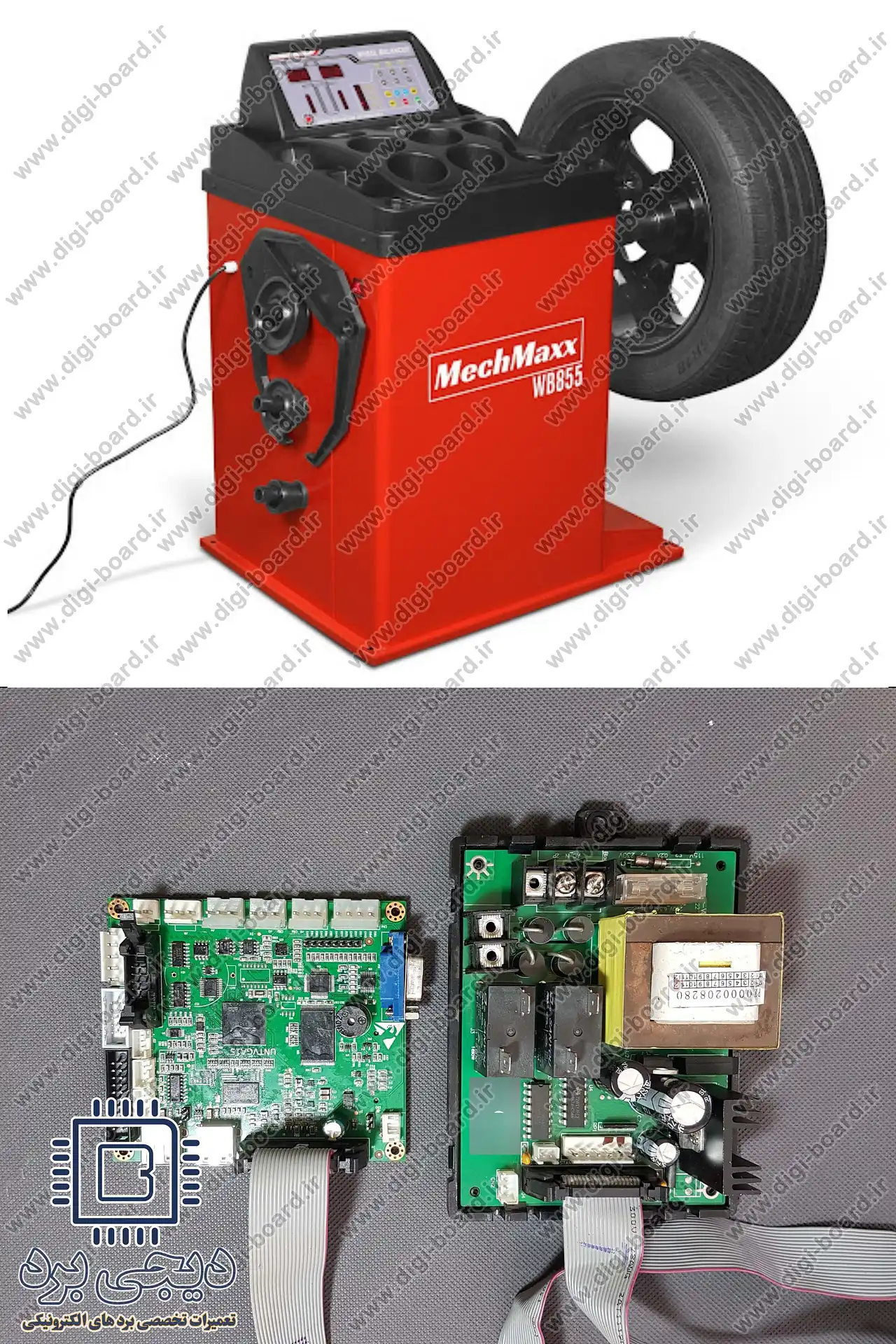

دستگاه بالانس چرخ ترکیبی از سیستمهای مکانیکی دقیق و مدارهای الکترونیکی اندازهگیری است. این دستگاه با چرخاندن مجموعه رینگ و لاستیک و اندازهگیری نیروهای گریز از مرکز، محل و مقدار عدم تعادل را محاسبه میکند.
فرآیند بالانس بر پایه سه بخش اصلی انجام میشود:
چرخش یکنواخت محور اصلی (شفت)
اندازهگیری ارتعاش و نیروی عدم تعادل
پردازش دادهها و نمایش محل وزنهگذاری
دقت این فرآیند کاملاً وابسته به سلامت سنسورها، برد الکترونیکی، کالیبراسیون و وضعیت مکانیکی شفت است.
شفت اصلی و بلبرینگها
موتور الکتریکی (معمولاً AC یا DC با درایور کنترل سرعت)
پولیها و تسمه انتقال نیرو
قفلکن رینگ و مخروطهای نگهدارنده
هرگونه لقی یا سایش در این بخش، مستقیماً روی دقت بالانس تأثیر میگذارد.
سنسور ارتعاش (Piezo یا Load Cell)
سنسور موقعیت زاویهای (Optical Encoder یا Hall Sensor)
سنسور قطر و عرض رینگ
خرابی یا کالیبره نبودن این سنسورها یکی از شایعترین دلایل خطای دستگاه است.
برد اصلی پردازش
برد تغذیه
درایور موتور
نمایشگر و پنل اپراتوری
کابلها و کانکتورهای ارتباطی

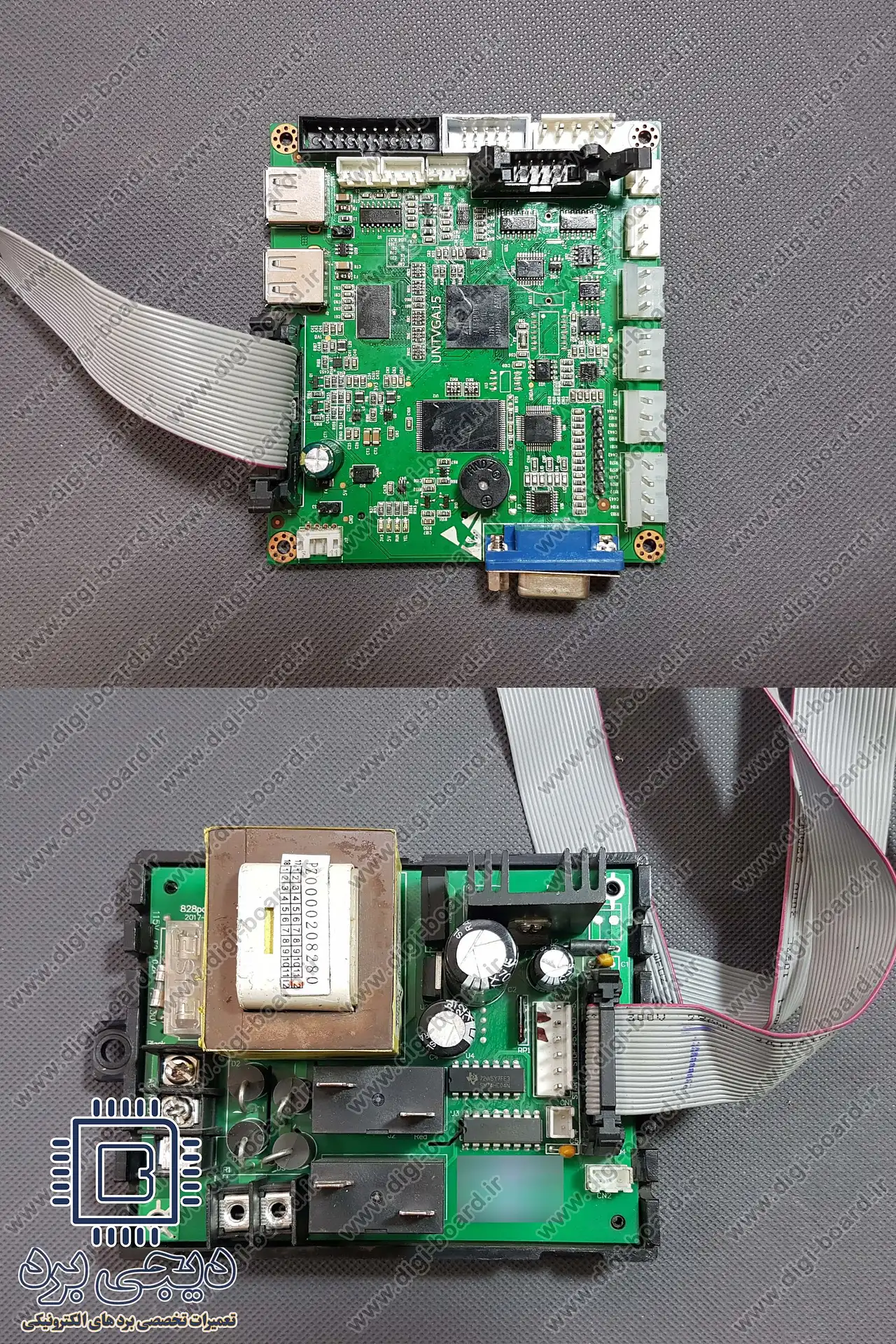

در بسیاری از مدلها، برد اصلی شامل میکروکنترلر، ADC دقیق، مدار تقویت سیگنال سنسورها و حافظه ذخیره تنظیمات است. تعمیر این بخشها نیاز به دانش الکترونیک صنعتی دارد؛ موضوعی که معمولاً در مراکز تخصصی مانند دیجی برد انجام میشود.
میتوانید برای دریافت خدمات و یا مشاوره تعمیرات تجهیزات صنعتی به صفحه تعمیرات صنعتی مراجعه کنید.
تشخیص علت اصلی خرابی، مهمترین مرحله پیش از هرگونه تعمیر است. تعویض قطعه بدون شناخت ریشه مشکل، باعث بازگشت خرابی در مدت کوتاه میشود.
نبود ارت استاندارد یا استفاده از برق ناپایدار باعث آسیب به:
برد تغذیه
رگولاتورها
آیسیهای حساس پردازشی
افتادن رینگهای سنگین یا بستن نادرست چرخ میتواند به:
سنسور ارتعاش
شفت
بلبرینگها
آسیب جدی وارد کند.
بلبرینگ معیوب باعث لرزش ناخواسته میشود که دستگاه آن را بهعنوان عدم تعادل تشخیص میدهد.
حتی انحراف جزئی در خروجی سنسور، باعث خطای چند ده گرمی در بالانس نهایی میشود.
محیط تعمیرگاهی معمولاً آلوده است. نفوذ آلودگی به برد و سنسورها باعث سولفاته شدن و خطاهای متناوب میشود.
نمایش مقادیر غیرمنطقی وزنه
عدم تکرارپذیری نتیجه (هر بار عدد متفاوت)
لرزش شدید دستگاه هنگام چرخش
توقف ناگهانی موتور
خطای سنسور یا ارور کالیبراسیون
روشن نشدن دستگاه یا ریست شدن ناگهانی
در چنین شرایطی، بررسی تخصصی الکترونیک و مکانیک دستگاه ضروری است و در بسیاری از موارد، تکنسینها برای تست برد یا سنسورها از خدمات مراکز مجهز استفاده میکنند.
اندازهگیری ولتاژ ورودی
بررسی کابل برق و فیوز
تست خروجی برد تغذیه (5V، 12V، 24V بسته به مدل)
نوسان ولتاژ در این مرحله میتواند کل سیستم را دچار خطا کند.
اندازهگیری مقاومت سیمپیچ موتور
بررسی درایور موتور و ترانزیستورهای قدرت
تست عملکرد موتور بدون بار
در برخی مدلها، خرابی درایور باعث کاهش دور یا توقف ناگهانی میشود.
چرخش دستی شفت و بررسی لقی
گوش دادن به صدای غیرعادی
کنترل هممحوری شفت
این مرحله پایه دقت دستگاه است و نباید نادیده گرفته شود.
اندازهگیری خروجی سنسور در حالت بدون بار
تست پاسخ سنسور به ضربه کنترلشده
بررسی کابل شیلددار سنسور
خرابی این بخش شایعترین علت بالانس اشتباه است.
کنترل سیگنال پالس
بررسی فاصله سنسور تا دیسک
تمیزکاری سطح انکودر
اختلال در این سنسور باعث نمایش محل اشتباه وزنه میشود.
تست رگولاتورها
بررسی آیسیهای تقویتکننده
کنترل مسیرهای لحیم و قطعات SMD
تعمیر این بخش نیاز به ابزار تخصصی و تجربه عملی دارد و معمولاً در مراکز حرفهای مانند دیجی برد انجام میشود.
انجام کالیبراسیون صفر
تست با وزنه مرجع
بررسی تکرارپذیری نتایج
بدون کالیبراسیون صحیح، حتی دستگاه سالم هم خروجی نادرست خواهد داشت.
مولتیمتر دقیق
اسیلوسکوپ
منبع تغذیه آزمایشگاهی
ابزار مکانیکی اندازهگیری لقی
وزنه کالیبراسیون استاندارد
هویه و هیتر هوای گرم
اسپری تمیزکننده برد
در اغلب موارد بله. بیش از ۸۰٪ خرابیها مربوط به سنسورها، برد تغذیه یا مشکلات مکانیکی قابل رفع است.
خرابی یا کالیبره نبودن سنسور ارتعاش و وجود لقی در شفت.
در بسیاری از مدلها برد نو در دسترس نیست یا هزینه بالایی دارد. تعمیر تخصصی برد گزینه اقتصادیتری است.
بسته به حجم کار، معمولاً هر ۳ تا ۶ ماه یکبار توصیه میشود.
تعمیر دستگاه بالانس چرخ نیازمند درک همزمان از سیستمهای مکانیکی دقیق و الکترونیک صنعتی است. عیبیابی اصولی، بررسی ریشهای مشکل و انجام تعمیرات استاندارد، تنها راه تضمین دقت و پایداری دستگاه در بلندمدت است. بسیاری از خرابیهای بهظاهر ساده، در صورت بیتوجهی، منجر به خطاهای جدی در عملکرد دستگاه میشوند.
در مواردی که خرابی به بردهای الکترونیکی، سنسورهای دقیق یا نیاز به کالیبراسیون تخصصی مربوط میشود، استفاده از خدمات مراکز مجهز یک انتخاب حرفهای است. دیجی برد با برخورداری از تجهیزات تست صنعتی، تجربه عملی در تعمیر بردهای تجهیزات تعمیرگاهی و توانایی بازسازی دقیق دستگاههای بالانس چرخ، میتواند پشتیبان فنی مطمئنی برای تکنسینها و تعمیرگاهها باشد.
اگر دستگاه بالانس شما دچار خطای مداوم، بالانس ناپایدار یا خرابی الکترونیکی شده و به دنبال راهحلی مطمئن و فنی هستید، میتوانید از خدمات تخصصی دیجی برد برای تعمیر، تست و کالیبراسیون حرفهای دستگاه استفاده کنید تا دستگاه با دقت و اطمینان کامل به چرخه کار بازگردد.
::
