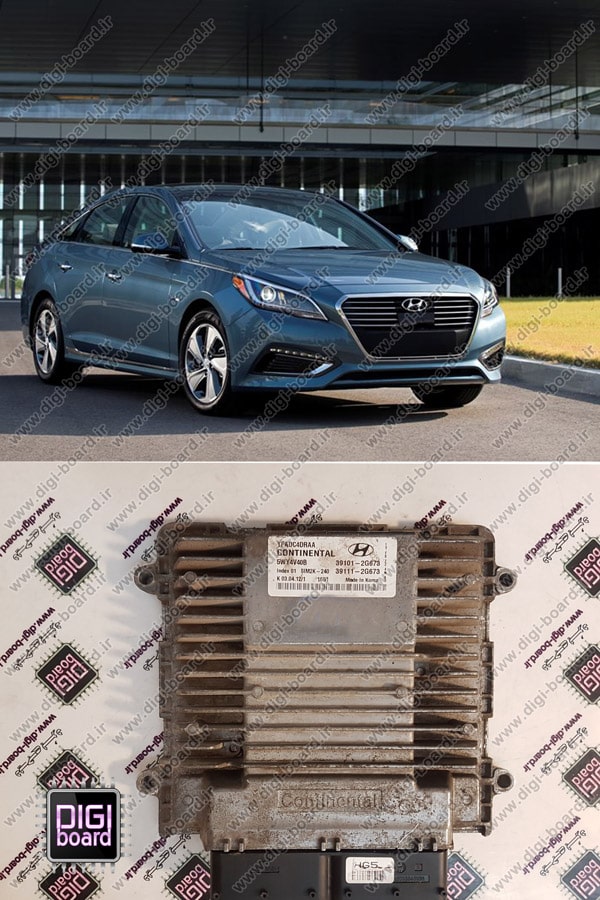

ایسیو خودرو سوناتا ۲۰۱۷ یکی از پیشرفتهترین واحدهای کنترل الکترونیکی در خودروهای مدرن است. این برد با مدیریت عملکرد موتور، سیستم انتقال قدرت و بخشهای ایمنی، نقش حیاتی در عملکرد کلی خودرو دارد. خرابی ایسیو میتواند باعث ایجاد اختلال در استارت خودرو، دریچه گاز، سیستم انژکتور و گیربکس شود. در ادامه، به مشکلات رایج ایسیو سوناتا ۲۰۱۷ و روند تخصصی تعمیر برد الکترونیکی آن پرداخته میشود.
مشکلات رایج ایسیو سوناتا ۲۰۱۷ و روند تعمیر تخصصی
1. ایسیو روشن نمیشود
- دلایل احتمالی:
- آسیب به مدار تغذیه ECU (پاور ساپلای).
- سوختگی رگولاتور ولتاژ داخلی یا آیسیهای پاور.
- قطع شدن ارتباط برق ۱۲ ولت و ۵ ولت به پردازنده مرکزی.
- روند تعمیر:
- بررسی کامل ولتاژ ورودی ECU روی پایههای B+ و GND.
- تست آیسیهای رگولاتور و تعویض در صورت سوختگی (نظیر LDO و SMPS).
- بررسی مسیرهای تغذیه داخلی پردازنده و رفع هرگونه قطعی یا اتصالی در مدار.
- پس از تعمیر پاور، پروگرام مجدد ECU در صورت نیاز به بازنشانی نرمافزار.
2. مشکل در عملکرد دریچه گاز برقی (Throttle Body)
- دلایل احتمالی:
- خرابی در مدار کنترل موتور دریچه گاز داخل ECU.
- اختلال در سیگنال بازخورد سنسور پوزیشن دریچه گاز.
- آسیب به درایورهای کنترل موتور دریچه گاز (H-Bridge).
- روند تعمیر:
- بررسی سیگنالهای فرمان باز و بسته شدن دریچه از خروجی ECU.
- تست و تعویض آیسیهای کنترل H-Bridge برای درایو موتور دریچه گاز.
- کالیبراسیون مجدد سیستم دریچه گاز با دستگاه دیاگ GDS پس از تعمیر برد.
- اطمینان از سلامت کابلها و کانکتورهای متصل به Throttle Body.
3. یکی از سوزنهای انژکتور عمل نمیکند
- دلایل احتمالی:
- خرابی در ترانزیستورهای خروجی کنترل انژکتور روی برد ECU.
- قطعی مسیر سیگنال خروجی ECU به سوزن انژکتور.
- خرابی نرمافزاری در زمانبندی ارسال سیگنال پاشش سوخت.
- روند تعمیر:
- بررسی سیگنال پالس خروجی انژکتور با اسیلوسکوپ.
- تعویض ماسفتهای کنترل انژکتور در صورت کاهش ولتاژ یا پالس ناقص.
- تست و اصلاح مسیرهای PCB در مدار کنترل انژکتور.
- آپدیت و پروگرام نرمافزار ECU جهت اصلاح جدول زمانبندی انژکتورها.
4. یکی از کویلها جرقه ندارد
- دلایل احتمالی:
- خرابی در ترانزیستورهای قدرت خروجی سیستم جرقهزنی ECU.
- قطعی سیگنال فرمان جرقهزنی (IGN) از پردازنده مرکزی.
- اختلال در مدار تشخیص فیدبک جرقه (Knock Sensor).
- روند تعمیر:
- بررسی خروجی سیگنال جرقه در پایه مربوط به کویل معیوب.
- تعویض ترانزیستور IGBT یا ماسفتهای جرقهزنی.
- بررسی صحت عملکرد سنسور ناک و ارسال سیگنال به ECU.
- انجام کالیبراسیون مجدد سیستم جرقه با دیاگ GDS پس از تعمیر سختافزار.
5. گیربکس تقه میزند
- دلایل احتمالی:
- خرابی مدار کنترل فشار روغن گیربکس داخل ECU.
- اختلال در سیگنالهای سنسور سرعت ورودی یا خروجی گیربکس.
- مشکل در شیرهای برقی سلوئید کنترل تعویض دنده.
- روند تعمیر:
- بررسی فرمان خروجی به شیرهای برقی سلوئید با تستر اختصاصی.
- تست و تعویض آیسیهای درایور کنترل سلوئید (مانند آیسیهای HSD).
- کالیبراسیون مجدد فشار روغن گیربکس و سیستم تعویض دنده با دیاگ تخصصی.
- رفع خطاهای نرمافزاری و آپدیت نرمافزار ECU گیربکس.
6. یکی از شیرهای برقی گیربکس خطا دارد
- دلایل احتمالی:
- قطعی یا اتصال کوتاه در مدار خروجی ECU به شیر برقی.
- خرابی در آیسیهای درایور سلوئید مربوط به آن مسیر.
- خطا در سیگنال بازخورد سلوئید به ECU.
- روند تعمیر:
- تست مسیر فرمان و اندازهگیری ولتاژ روی کانکتور شیر برقی.
- تعویض آیسیهای مربوط به خروجی سلوئید (مانند BTS، VNQ یا VND).
- کالیبراسیون عملکرد شیر برقی و تست نرمافزاری پس از تعمیر برد.
7. دیاگ به گیربکس متصل نمیشود
- دلایل احتمالی:
- قطع ارتباط CAN BUS بین ECU گیربکس و دستگاه دیاگ.
- خرابی آیسی ترانسیور CAN روی برد ECU.
- مشکل نرمافزاری یا قفل شدن پروتکل ارتباطی ECU.
- روند تعمیر:
- بررسی خط CAN با اسیلوسکوپ جهت مشاهده سیگنال صحیح.
- تعویض آیسی MCP2515 یا TJA1050 مربوط به ارتباط CAN.
- ریست ECU و پروگرام مجدد فریمور در صورت نیاز به بازنشانی پروتکل.
- انجام تست نهایی با دیاگ GDS و تایید اتصال پایدار به سیستم گیربکس.

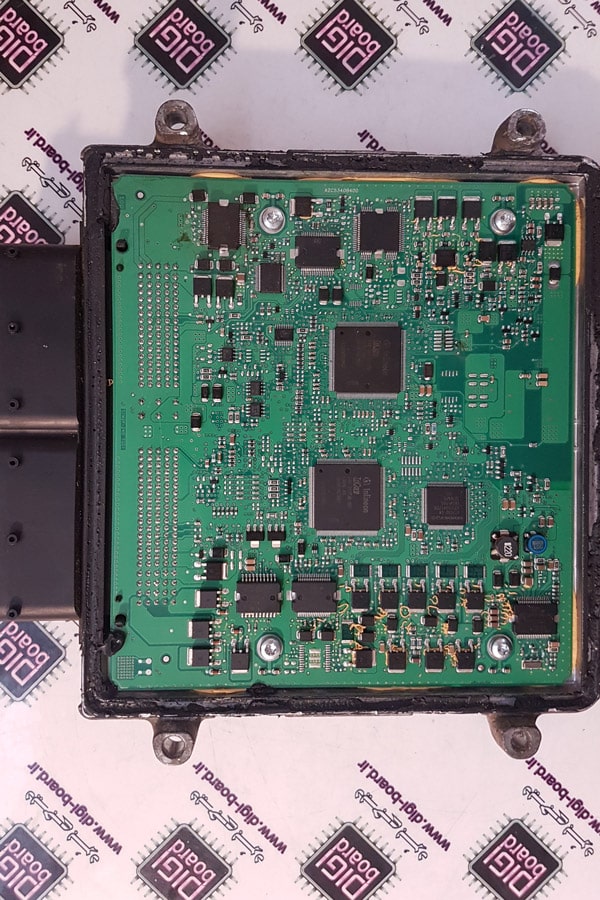

جمعبندی روند تعمیر ECU سوناتا ۲۰۱۷
تعمیر برد ECU سوناتا ۲۰۱۷ نیاز به تخصص در عیبیابی سیستمهای کنترلی خودرو، برنامهنویسی و تعمیر سختافزار دارد. مراحل اصلی تعمیر شامل:
- بررسی کامل ورودی و خروجی ECU با دیاگ و ابزار تست.
- تعمیر و تعویض قطعات الکترونیکی معیوب شامل ترانزیستورها، ماسفتها، رگولاتورها و آیسیهای ارتباطی.
- پروگرام مجدد حافظه و فریمور ECU در صورت نیاز.
- کالیبراسیون سیستم و انجام تستهای عملکردی قبل از تحویل نهایی.
