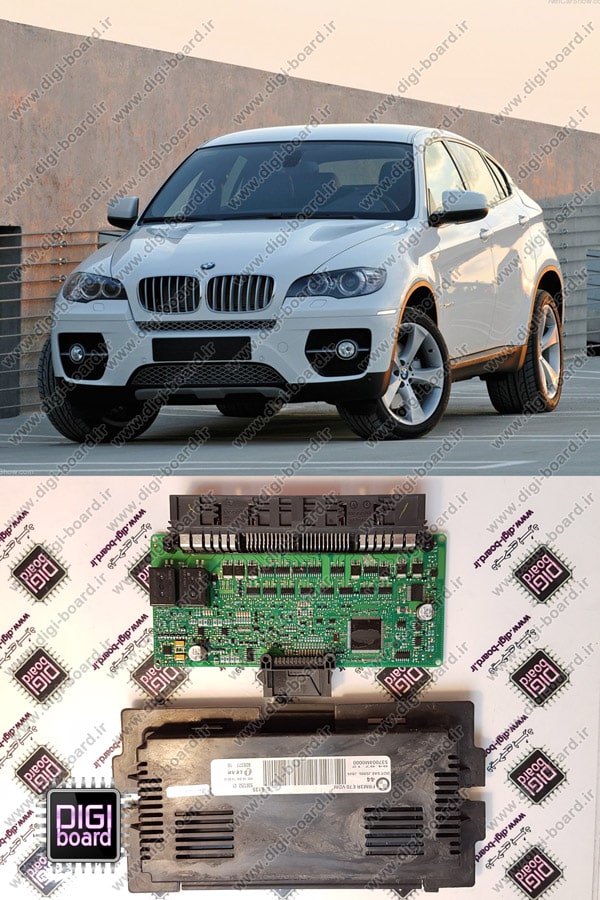

ماژول FRM (Footwell Module) در خودروهای BMW یکی از مهم‌ترین واحدهای کنترلی است که وظیفه مدیریت سیستم‌های برقی بخش‌های مختلف خودرو را بر عهده دارد. خرابی این ماژول می‌تواند باعث ایجاد اختلال در عملکرد تجهیزات برقی همچون چراغ‌های داخلی و خارجی، شیشه‌بالابرها، آینه‌ها و سایر اجزای الکتریکی درب‌های خودرو شود. تعمیر تخصصی این ماژول نیازمند دانش فنی و ابزارهای تخصصی است که در دفتر فنی مهندسی دیجی برد ارائه می‌شود.

مشکلات رایج ماژول FRM بی ام و و روند تعمیر تخصصی آن

۱. روشن نشدن چراغ‌های جلو یا عقب

• علت‌های ممکن:
  • خرابی مدارهای داخلی FRM
  • ایراد در خروجی فرمان‌های روشنایی
  • خرابی سنسور نور یا قطع ارتباط با BDC یا FEM
• روند تعمیر:
  • تست کامل چراغ‌های خودرو با دیاگ
  • تعمیر یا تعویض رله‌ها و ترانزیستورهای خروجی ماژول
  • بررسی و اصلاح ارتباط CAN-BUS و LIN-BUS

۲. کار نکردن شیشه‌بالابرها

• علت‌های ممکن:
  • از کار افتادن فرمان‌های خروجی شیشه‌بالابرها از FRM
  • خرابی سنسورهای درب یا قطع ارتباط با ماژول درب‌ها
  • ایراد نرم‌افزاری یا خرابی در پردازنده FRM
• روند تعمیر:
  • بررسی ولتاژ خروجی به موتورهای شیشه‌بالابر
  • تست ارتباط LIN و اصلاح کدینگ FRM
  • تعمیر پردازنده داخلی و پروگرام مجدد ماژول

۳. کار نکردن آینه‌های جانبی (تاشو، گرمکن، تنظیم)

• علت‌های ممکن:
  • قطع شدن ارتباط برق‌رسانی به آینه‌ها از FRM
  • خرابی در ماژول FRM بخش آینه‌ها
  • نقص در سوئیچ‌های کنترلی داخل کابین
• روند تعمیر:
  • بررسی سیگنال‌های خروجی ماژول FRM به آینه‌ها
  • تعمیر برد الکترونیکی مربوط به کنترل آینه‌ها
  • انجام کدینگ و تطبیق FRM با آینه‌های جانبی

۴. از کار افتادن قفل مرکزی یا سنسورهای درب

• علت‌های ممکن:
  • خرابی مدارهای ورودی FRM
  • قطع ارتباط ماژول درب‌ها با FRM
  • آسیب نرم‌افزاری یا سخت‌افزاری ماژول
• روند تعمیر:
  • تست ارتباط شبکه LIN و CAN با دیاگ
  • بررسی وضعیت قفل مرکزی از طریق فرمان‌های FRM
  • تعمیر یا جایگزینی برد اصلی ماژول در صورت نیاز

۵. روشن نشدن چراغ سقف، چراغ محیطی و سایر تجهیزات داخلی

• علت‌های ممکن:
  • خرابی ترانزیستورهای سوئیچینگ FRM
  • نقص در کدینگ مربوط به نورپردازی داخلی
  • آسیب دیدگی سخت‌افزار مدار نورپردازی FRM
• روند تعمیر:
  • تعمیر ترانزیستورها و رله‌های داخلی ماژول
  • انجام کدینگ کامل سیستم نورپردازی با دستگاه دیاگ
  • تست و اصلاح مدارهای نور داخلی

شایع‌ترین خطاهای FRM در BMW

• خطای قطع ارتباط با سیستم‌های LIN و CAN
• خطای فرمان خروجی به چراغ‌ها (چراغ جلو و عقب روشن نمی‌شود)
• خطای شیشه‌بالابرها (کار نکردن شیشه‌بالابرها یا گیر کردن آن‌ها)
• ارور ذخیره شدن کرش (Crash Data) در حافظه FRM
• خاموشی کامل ماژول و عدم ارتباط با دیاگ

مراحل تعمیر تخصصی FRM در دیجی برد

1. دیاگ و شناسایی دقیق مشکل با دستگاه‌های تخصصی BMW
2. ریست نرم‌افزار و پاک کردن Crash Data
3. پروگرام و کدینگ مجدد FRM برای تطبیق با خودرو
4. تعمیر سخت‌افزار برد اصلی، تعویض آی‌سی پردازنده، رله و ترانزیستورهای معیوب
5. تست کامل عملکرد پس از تعمیر و تحویل نهایی به مشتری
