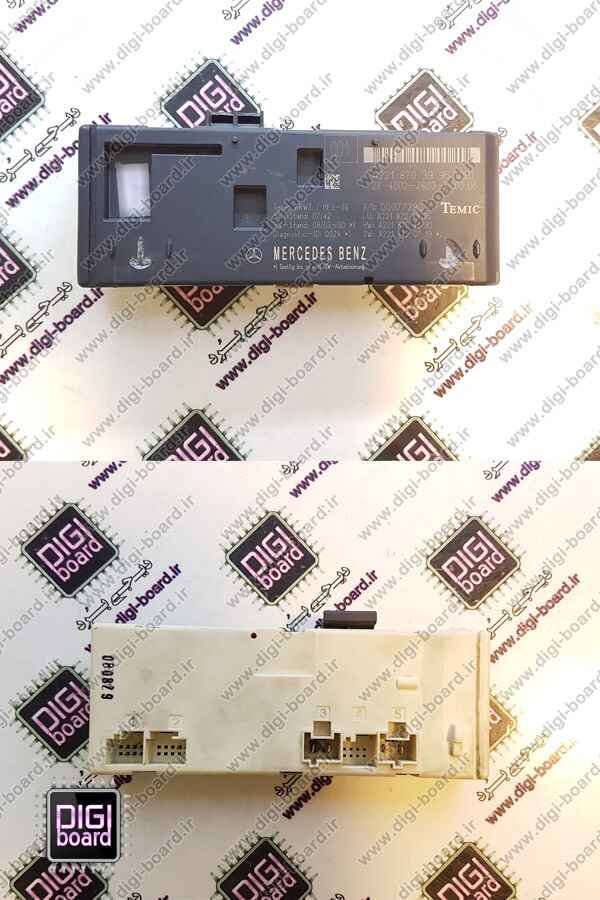

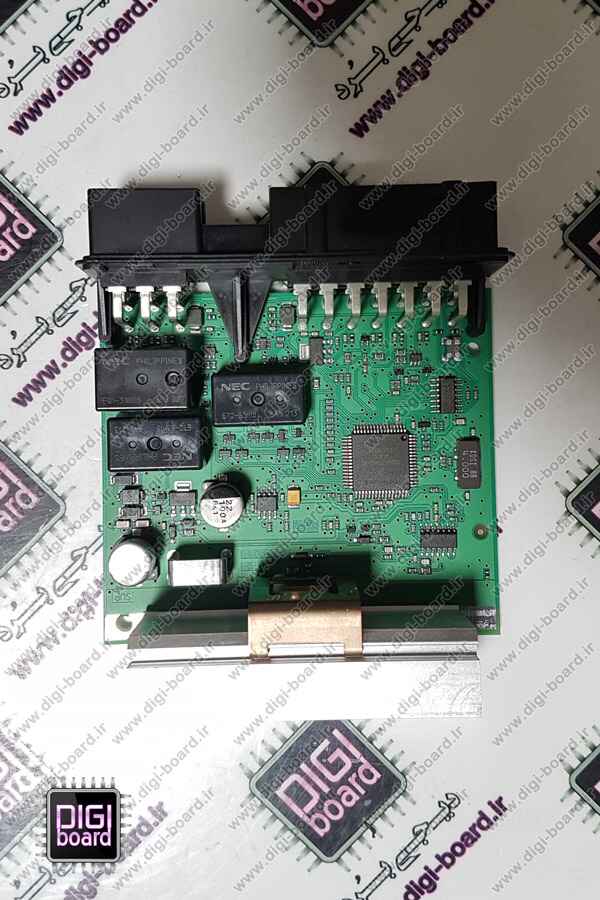

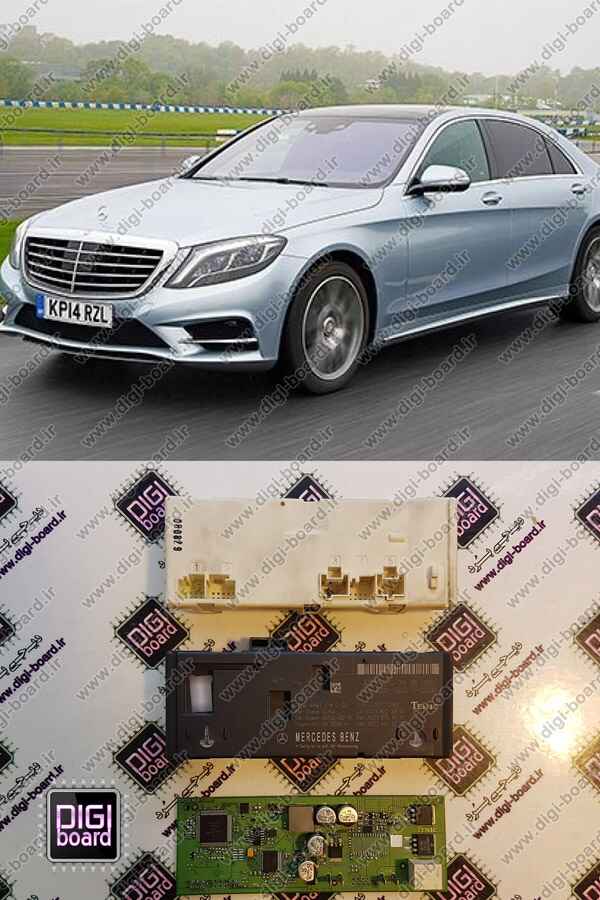

تعمیر یونیت در صندوق عقب بنز

سیستم درب صندوق برقی مرسدس بنز، به‌ویژه در مدل‌هایی مانند S300، با استفاده از یونیت کنترل الکترونیکی، موتورهای برقی و سنسورهای دقیق کار می‌کند. یونیت این سیستم معمولاً در کف صندوق عقب نصب شده و به دلیل شرایط محیطی، به‌ویژه نفوذ آب و رطوبت، ممکن است دچار خرابی شود. اختلال در عملکرد این یونیت باعث باز و بسته نشدن صحیح درب صندوق می‌شود و در نهایت نیاز به تعمیر تخصصی خواهد داشت.

مشکلات رایج یونیت در صندوق عقب بنز و روند تعمیر هر کدام

1. درب صندوق عقب فقط نصفه باز می‌شود

علت احتمالی

• خطا در سنسور موقعیت‌یاب درب
• نقص در یونیت کنترل و مدار فرمان باز شدن درب
• افت توان موتور جک‌های برقی

روند تعمیر

• بررسی و کالیبراسیون مجدد سنسور موقعیت با دستگاه دیاگ Xentry
• تست یونیت کنترل و اصلاح یا تعویض مدارهای معیوب
• تست و تعویض جک‌های برقی یا موتورهای محرک در صورت افت قدرت
• انجام تنظیمات نهایی و تست باز و بسته شدن کامل درب صندوق

2. چراغ کلید داخل درب صندوق خاموش است

علت احتمالی

• قطع ولتاژ تغذیه کلید یا خرابی مدار داخلی کلید
• آسیب به سیم‌کشی یا کانکتورهای رابط بین یونیت و کلید

روند تعمیر

• بررسی ولتاژ ورودی به کلید و تست مدار داخلی
• تعمیر یا تعویض کلید در صورت خرابی
• بازبینی و ترمیم سیم‌کشی، سوکت‌ها و مسیرهای تغذیه
• تست عملکرد کلید باز و بسته پس از تعمیر

3. نمایش خطای تعویض یونیت در صندوق روی صفحه نمایش خودرو

علت احتمالی

• خرابی نرم‌افزاری یا سخت‌افزاری یونیت در صندوق
• عدم برقراری ارتباط یونیت با شبکه CAN خودرو

روند تعمیر

• خواندن کد خطا با دیاگ تخصصی بنز
• تست کامل شبکه CAN و اصلاح اختلالات ارتباطی
• تعمیر برد الکترونیکی یونیت یا تعویض کامل یونیت در صورت نیاز
• برنامه‌ریزی مجدد یونیت جدید و هماهنگ‌سازی با سیستم مرکزی خودرو

4. درب صندوق باز می‌شود اما بسته نمی‌شود (یا بالعکس)

علت احتمالی

• اختلال در میکروسوئیچ‌های موقعیت درب
• خرابی ماژول فرمان دهنده یا رله‌های داخلی یونیت
• ضعف در عملکرد موتورهای برقی جک‌ها

روند تعمیر

• تست میکروسوئیچ‌های باز و بسته بودن درب
• بررسی خروجی‌های یونیت کنترل برای ارسال فرمان به موتور بسته شدن
• تعمیر یا تعویض موتور جک‌های برقی در صورت افت عملکرد
• تنظیم مجدد سیستم و انجام تست باز و بسته کامل پس از تعمیر

5. دستگاه دیاگ به یونیت در صندوق وارد نمی‌شود

علت احتمالی

• قطع ارتباط یونیت با شبکه دیتا CAN یا LIN
• خرابی مدار تغذیه یا آی‌سی ارتباطی یونیت
• اختلال نرم‌افزاری در یونیت

روند تعمیر

• بررسی مسیر ارتباطی شبکه CAN/LIN و رفع اتصالات معیوب
• تعمیر یا تعویض آی‌سی‌های پردازنده و درایور ارتباطی
• ریست یا بروزرسانی نرم‌افزار یونیت با دستگاه دیاگ اصلی
• تست ارتباط یونیت با سیستم مرکزی و اطمینان از صحت انتقال داده‌ها

سایر مشکلات متداول یونیت درب صندوق عقب بنز

• کند شدن حرکت باز و بسته شدن درب
  • علت: کاهش توان موتور یا خشکی مفاصل مکانیکی
  • تعمیر: روانکاری و تعویض موتور در صورت نیاز
• نشتی آب به یونیت و آسیب به برد الکترونیکی
  • علت: آب‌بندی ناقص محفظه نصب یونیت
  • تعمیر: بازسازی مسیرهای PCB، عایق‌کاری و آب‌بندی مجدد یونیت
