تعمیر پنل اعلام حریق fireclass

پنل اعلام حریق FireClass یکی از مهم‌ترین بخش‌های سیستم تشخیص و هشدار آتش‌سوزی در ساختمان‌های تجاری، صنعتی و مسکونی است. این پنل وظیفه مدیریت سیگنال‌های دریافتی از دتکتورها، سنسورها و تجهیزات هشداردهنده را بر عهده دارد و در صورت بروز حادثه، به‌طور خودکار تجهیزات اطفای حریق و آژیرهای هشدار را فعال می‌کند. خرابی در برد کنترل پنل FireClass می‌تواند باعث اختلال در عملکرد سیستم هشداردهنده و کاهش ایمنی ساختمان شود. به همین دلیل تعمیر تخصصی بردهای پنل اعلام حریق FireClass اهمیت ویژه‌ای دارد.

مشکلات رایج پنل اعلام حریق FireClass و روند تعمیر تخصصی آن‌ها

1. پنل روشن نمی‌شود

• علت احتمالی: خرابی در مدار تغذیه، قطع برق ورودی، سوختن فیوز داخلی یا خرابی باتری پشتیبان.
• روند تعمیر:
  • بررسی ولتاژ ورودی و تست ترمینال تغذیه پنل.
  • تعویض فیوزهای آسیب‌دیده در مدار پاور برد.
  • بررسی سلامت باتری بک‌آپ و مدار شارژ باتری.
  • تعمیر مدار رگولاتورهای ولتاژ و ترانزیستورهای کنترل توان.

2. پنل خطای برق (Power Fault) می‌دهد

• علت احتمالی: افت ولتاژ در مدار تغذیه، خرابی باتری اضطراری، یا نقص در مدار مانیتورینگ تغذیه.
• روند تعمیر:
  • تست خروجی ولتاژ 24V و 5V مدار پاور برد اصلی.
  • تعویض باتری معیوب و بررسی مدار کنترل شارژ و دشارژ باتری.
  • تعمیر یا تعویض آی‌سی‌های مانیتورینگ ولتاژ و رله‌های حفاظت مدار.

3. سیستم به دتکتور یا زون‌ها پاسخ نمی‌دهد

• علت احتمالی: قطع ارتباط با زون‌های اعلام حریق، خرابی در ورودی‌های زون پنل یا مشکل در مدار پردازش سیگنال.
• روند تعمیر:
  • بررسی سلامت سیم‌کشی زون‌ها و رفع هرگونه قطعی یا اتصال کوتاه.
  • تست عملکرد ورودی‌های زون روی برد کنترل با مولتی‌متر یا دیاگ.
  • تعمیر مدار مبدل‌های سیگنال آنالوگ به دیجیتال و آی‌سی‌های پردازش زون.

4. آژیرها و خروجی‌های هشدار فعال نمی‌شوند

• علت احتمالی: خرابی در مدار فرمان خروجی پنل، اختلال در رله‌های خروجی یا سوختن درایورهای خروجی.
• روند تعمیر:
  • تست ولتاژ خروجی در ترمینال‌های فعال‌سازی آژیر و فلاشر.
  • بررسی عملکرد رله‌های خروجی و تعویض در صورت خرابی.
  • تعمیر مدار درایورهای فرمان (ترانزیستورهای قدرت یا ماسفت‌ها).

5. خطای اتصال کوتاه یا مدار باز در زون‌ها

• علت احتمالی: اتصال کوتاه در مسیر سیم‌کشی زون‌ها، سوختگی مقاومت‌های کنترل جریان، یا آسیب در مدار حفاظت پنل.
• روند تعمیر:
  • تست دقیق مسیر زون با ابزارهای مخصوص تست حلقه زون.
  • بررسی سلامت مقاومت‌های حفاظتی و فیوزهای زون.
  • تعمیر یا تعویض آی‌سی‌های کنترل و مانیتورینگ زون‌ها.

6. صفحه‌نمایش پنل سیگنال خطا یا ارور داخلی نشان می‌دهد

• علت احتمالی: اختلال نرم‌افزاری در پردازنده، خرابی حافظه EEPROM یا Flash و نقص در ارتباط داخلی اجزای برد.
• روند تعمیر:
  • دیاگ برد اصلی برای خواندن کدهای خطا و تحلیل نرم‌افزار سیستم.
  • پروگرام مجدد حافظه‌های EEPROM و Flash با نسخه اصلی فریمور.
  • تعمیر یا تعویض پردازنده اصلی (MCU) در صورت خرابی یا کاهش سرعت پردازش.

روند کلی تعمیر پنل اعلام حریق FireClass

1. عیب‌یابی دقیق و تست اولیه
   • بررسی کدهای خطا روی صفحه‌نمایش پنل.
   • تست ولتاژ، جریان و سیگنال‌های ورودی و خروجی پنل با ابزارهای تخصصی.

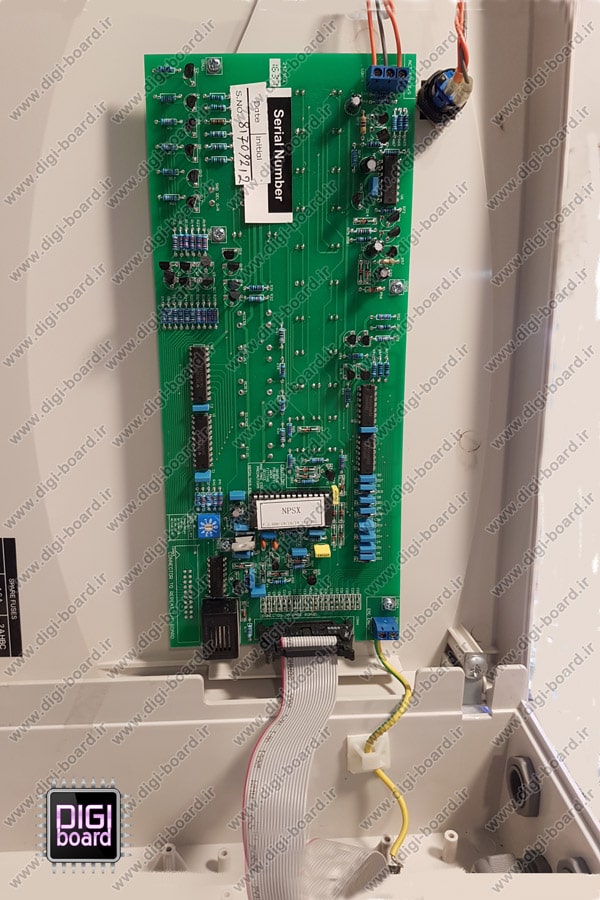

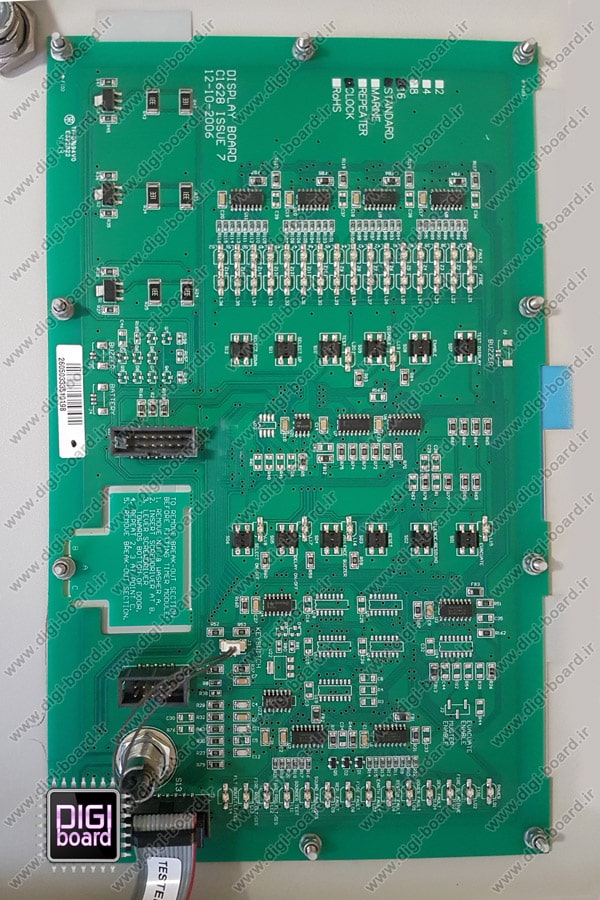

2. باز کردن پنل و بررسی سخت‌افزاری
   • باز کردن برد با رعایت اصول ESD و محافظت از قطعات حساس.
   • تست کامل قطعات الکترونیکی شامل پردازنده، آی‌سی‌های کنترلی، رله‌ها و ترانزیستورهای قدرت.
3. تعمیر و تعویض قطعات معیوب
   • تعویض قطعات آسیب‌دیده مثل پردازنده، آی‌سی‌های ورودی زون، ترانسفورماتورها و باتری.
   • انجام لحیم‌کاری‌های دقیق و بازسازی مسیرهای PCB آسیب‌دیده.
4. پروگرام نرم‌افزار و به‌روزرسانی سیستم
   • آپدیت فریمور برد کنترل و انجام کالیبراسیون عملکرد زون‌ها و خروجی‌های پنل.
   • تست صحت عملکرد سیستم هشداردهی، زون‌ها و فعال‌سازی آژیرها.
5. تست نهایی و کنترل کیفیت
   • تست عملکرد کامل پنل در شرایط واقعی شبیه‌سازی آتش‌سوزی.
   • اطمینان از پایداری سیستم و رفع کامل خطاهای احتمالی.

نکات مهم در تعمیر پنل اعلام حریق FireClass

• استفاده از قطعات اورجینال مطابق با استانداردهای سیستم اعلام حریق جهت تضمین ایمنی.
• رعایت کالیبراسیون دقیق زون‌ها و تست کلیه ورودی‌ها و خروجی‌ها بعد از تعمیر.
• بررسی کامل باتری اضطراری و سیستم تغذیه برای اطمینان از عملکرد پایدار در مواقع قطع برق.
• انجام تست عملکرد دوره‌ای پس از تعمیر و نصب مجدد پنل جهت حفظ ایمنی ساختمان.
