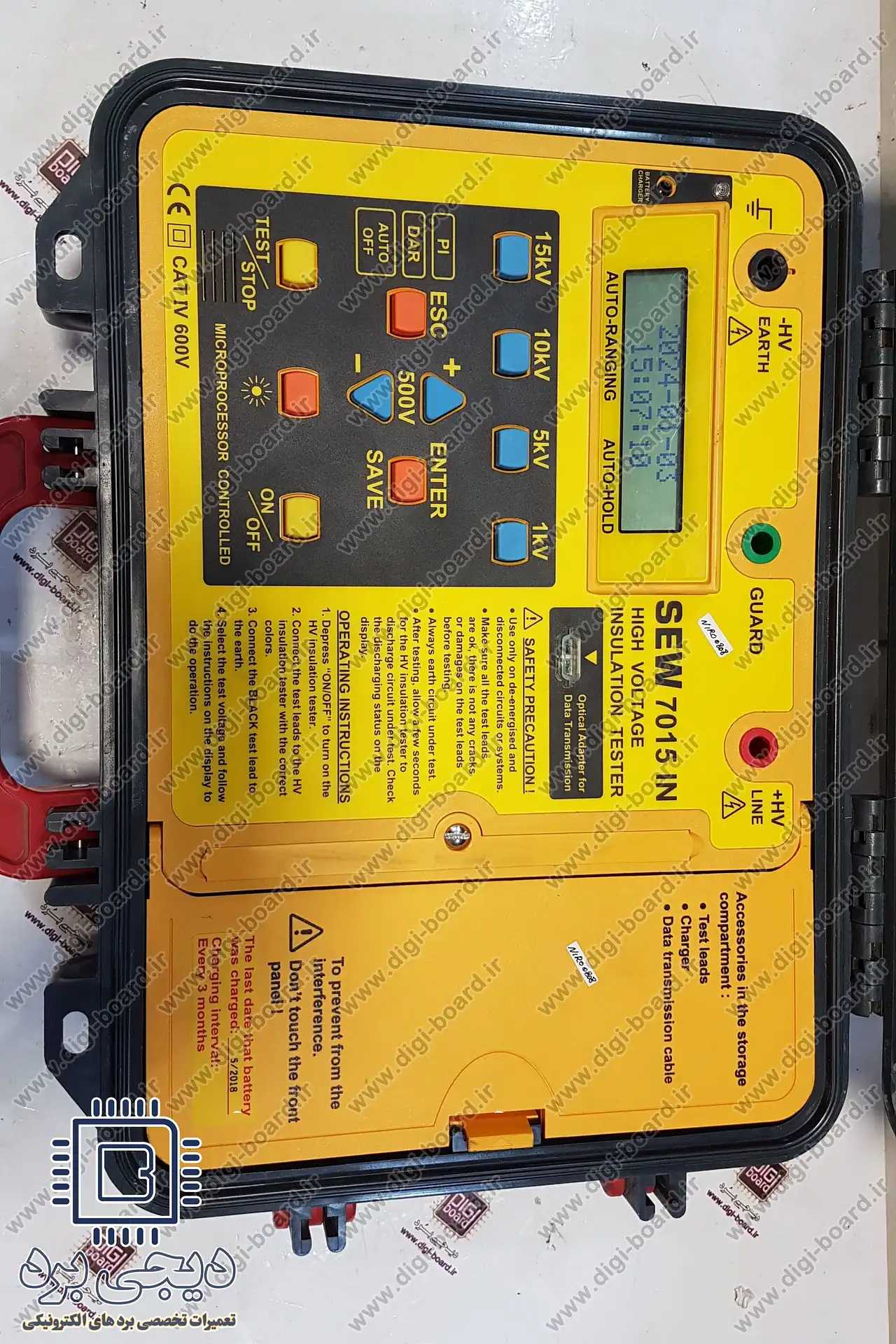

تستر عایق SEW یا همان میگر SEW یکی از ابزارهای ضروری در تست مقاومت عایقی کابل‌ها، موتورها، ترانسفورماتورها و تجهیزات فشار ضعیف و فشار متوسط است. این دستگاه در مدل‌های مختلف (هم دیجیتال و هم آنالوگ) تولید می‌شود و دقت و پایداری آنها باعث شده بین تکنسین‌های برق صنعتی، پیمانکاران و تعمیرکاران به‌عنوان یک ابزار قابل‌اعتماد شناخته شوند.

اما به‌دلیل ماهیت عملکرد این دستگاه‌ها—که با ولتاژهای تست بالا (۵۰۰V، ۱kV، ۲.۵kV، ۵kV و حتی ۱۰kV) سروکار دارند—تسترهای SEW در معرض خرابی‌های رایج مانند ضعف در تغذیه، سوختن مدارهای High Voltage، خطای اندازه‌گیری، آسیب صفحه‌نمایش، نشتی ولتاژ، و کاهش دقت هستند.

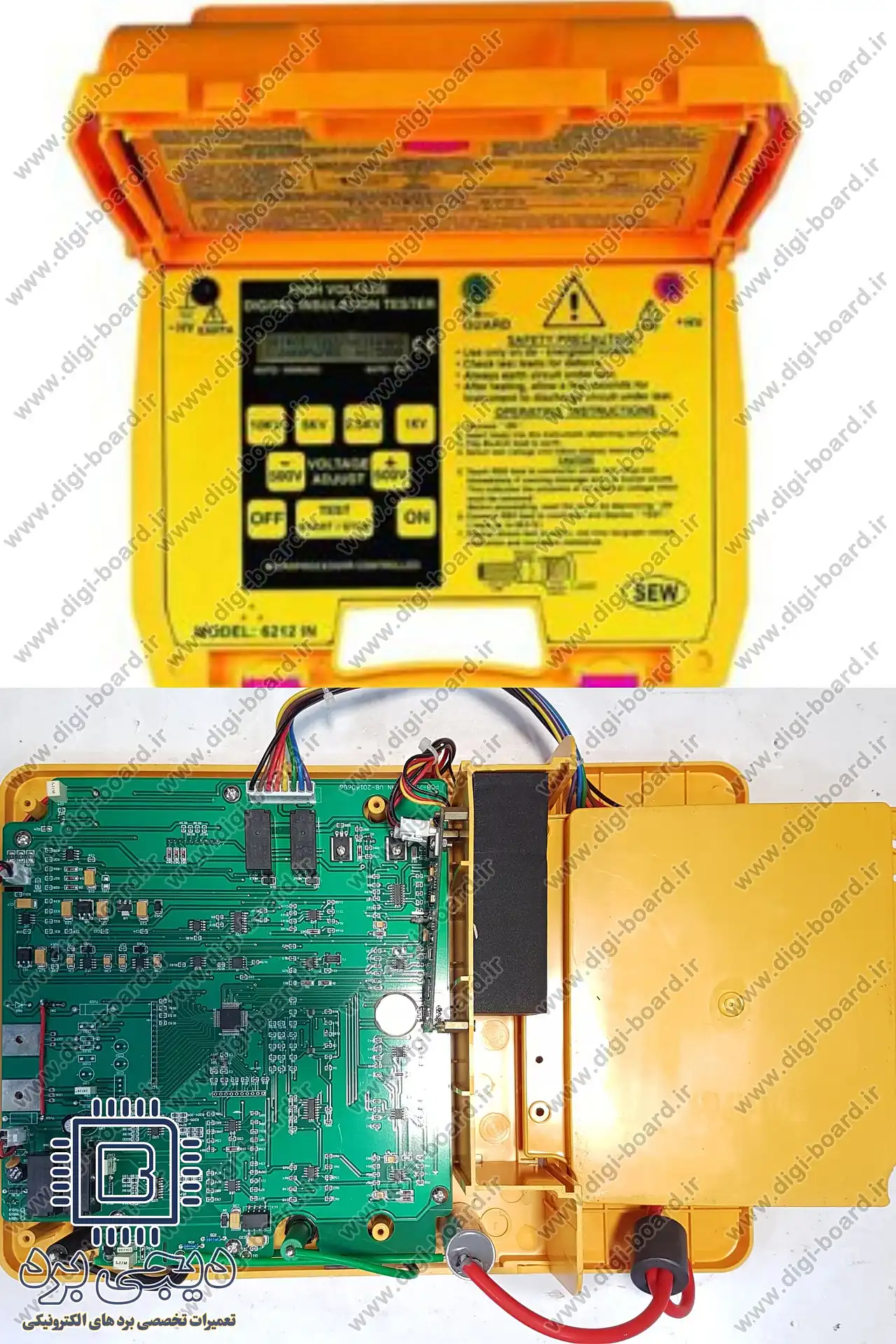

آشنایی فنی با ساختار و عملکرد تستر عایق SEW

برای تعمیر اصولی تستر عایق SEW، شناخت ساختار داخلی و اجزای کلیدی آن ضروری است. این دستگاه‌ها معمولاً از ۵ بخش اصلی تشکیل شده‌اند:

اجزای اصلی تستر عایق SEW عبارتند از:

1. بخش High Voltage Generator (HV)

این بخش وظیفه تولید ولتاژهای تست (۵۰۰ تا ۱۰,۰۰۰ ولت) را دارد.
ساختار آن شامل:

• ترانس افزاینده ولتاژ

• مدار نوسان‌ساز (Oscillator)

• ماسفت‌ها یا IGBTهای سوئیچینگ

• مدارهای حفاظتی ولتاژ بالا

خرابی این بخش رایج‌ترین علت عدم خروجی ولتاژ یا نوسان در مقدار تست است.

2. بخش اندازه‌گیری مقاومت عایقی

وظیفه آن اندازه‌گیری مقاومت عایق تا چند گیگااهم است. شامل:

• مقاومت‌های دقیق HV Divider

• مدار فیدبک

• ADC با حساسیت بالا

• فیلترهای ضدنویز

هرگونه نشتی یا تغییر مقاومت باعث خطا در نمایش مقادیر می‌شود.

3. بخش تغذیه (SMPS یا باتری)

مدل‌های باتری‌خور SEW بسیار نسبت به نوسانات تغذیه حساس‌اند. خرابی در:

• رگولاتورها

• خازن‌ها

• مدار شارژ
  به‌طور مستقیم روی دقت دستگاه اثر می‌گذارد.

4. بخش پردازش و نمایشگر

در مدل‌های دیجیتال:

• میکروکنترلر

• درایور LCD

• کیپد کنترل

مدل‌های آنالوگ نیز شامل:

• سنجش عقربه‌ای

• کویل حساسیت بالا

• مدار دمدولاتور

5. بخشهای ایمنی و حفاظت

شامل:

• مدار تخلیه سریع ولتاژ (Discharge)

• فیوزهای حفاظتی

• کلیدهای ایمنی تست HV

• مقاومت‌های محدودکننده جریان

مراکز تخصصی مانند دیجی‌برد در تعمیر این بخش از ابزارهای HV مخصوص استفاده می‌کنند تا دستگاه بعد از تعمیر نیز استاندارد ایمنی لازم را داشته باشد.

تعمیر تخصصی انواع تستر عایق یا میگر (megger) و ارت تستر (earth tester)

علل ریشه‌ای خرابی تستر عایق SEW

۱. استفاده نادرست در محیط‌های پررطوبت

رطوبت یکی از عوامل اصلی نشتی مسیرهای HV و کاهش دقت در دستگاه‌های میگر است.

۲. اتصال تست اشتباه یا اعمال ولتاژ خارجی

گاهی تکنسین‌ها به اشتباه تستر را به تجهیزاتی وصل می‌کنند که هنوز ولتاژ در آنها وجود دارد. این موضوع باعث سوختن:

• IGBT

• ترانس HV

• مقاومت‌های اندازه‌گیری دقیق
  می‌شود.

۳. افت کیفیت خازن‌ها و قطعات تغذیه

در دستگاه‌های SEW قدیمی، خازن‌های الکترولیتی به مرور ظرفیت خود را از دست می‌دهند و باعث:

• روشن نشدن دستگاه

• ریست شدن ناگهانی

• کاهش ولتاژ تست
  می‌شوند.

۴. خرابی مدار تقسیم ولتاژ (HV Divider)

این مدار از مقاومت‌های بسیار دقیق ساخته شده و خرابی آنها = خطای جدی در اندازه‌گیری.

۵. ضربه، سقوط یا فشار

به‌خصوص در سری‌های آنالوگ، آسیب به:

• کویل متر

• محور عقربه
  – برد جلویی
  باعث اختلال در نمایش می‌شود.

نشانه‌های خرابی تستر عایق SEW

چند علامت که تکنسین‌ها باید جدی بگیرند:

• دستگاه روشن می‌شود اما ولتاژ تست ایجاد نمی‌کند

• سقوط ناگهانی مقدار اندازه‌گیری‌شده

• نمایش مقدار ثابت و غیرواقعی

• داغ‌کردن دستگاه پس از چند ثانیه تست

• صدای “زوزه” یا “ریز نویز” از بخش HV

• نشان ندادن عقربه در مدل‌های آنالوگ

• خطا یا چشمک‌زدن صفحه LCD

• عدم تخلیه ولتاژ بعد از تست (مورد بسیار خطرناک)

در صورت مشاهده این مشکلات، تعمیر دستگاه در یک مرکز تخصصی مانند دیجی‌برد توصیه می‌شود تا ایمنی کاربر تضمین گردد.

تعمیرات صنعتی

مراحل عملی عیب‌یابی و تعمیر تستر عایق اس ای دبلیو SEW

این بخش یک راهنمای کاملاً فنی برای تکنسین‌های تعمیر دستگاه‌های تست عایق است.

مرحله 1 – بررسی تغذیه و ورودی‌ها

مراحل:

1. تست فیوز اصلی

2. اندازه‌گیری ولتاژ تغذیه

3. بررسی خازن‌ها از نظر نشتی و ESR

4. کنترل خروجی رگولاتورها (۵، ۳.۳، ۱۲ ولت بسته به مدل)

خرابی تغذیه در بیش از ۴۰٪ موارد علت عدم عملکرد دستگاه است.

مرحله 2 – تست مدار High Voltage

این مرحله حساس‌ترین قسمت تعمیر تستر SEW است.
شامل:

• تست ترانس HV

• بررسی ماسفت‌های سوئیچینگ

• تست Snubber و مقاومت‌های سری HV

• اندازه‌گیری ولتاژ خروجی با پروب مخصوص HV

هشدار: اندازه‌گیری ولتاژ ۵kV تا ۱۰kV بدون ابزار استاندارد بسیار خطرناک است. مراکز تخصصی مانند دیجی‌برد این تست را با لودهای ایمن HV انجام می‌دهند.

مرحله 3 – بررسی مدار تقسیم ولتاژ

این مرحله شامل:

• تست مقاومت‌ها با اهم‌متر دقیق

• کنترل دقت (Tolerance)

• بررسی نشتی بین مسیرها

• اطمینان از سلامت فیدبک ولتاژ

اگر مقدار مقاومت حتی ۱٪ تغییر کند، مقدار نمایش داده‌شده چندین مگااهم خطا خواهد داشت.

مرحله 4 – تعمیر بخش اندازه‌گیری

این مرحله مربوط به تست ADC و مدار اندازه‌گیری است:

• تست op-ampها

• کنترل خطوط آنالوگ

• فیلترهای RC

• بررسی خطای آفست

• کالبره مجدد دستگاه

مرحله 5 – تست و تعمیر بخش پردازنده و نمایشگر

شامل:

• تست میکروکنترلر

• برنامه‌ریزی مجدد (در برخی مدل‌ها ممکن است فایل Firmware نیاز باشد)

• تست خطوط LCD

• بررسی تاچ یا کیپد

مرحله 6 – تست ایمنی (Safety Test)

بعد از تعمیر، تست‌های زیر انجام می‌شود:

• تخلیه HV بعد از قطع تست

• تست عدم نشتی مسیرها

• تست عملکرد کلید ایمنی

• تست عایق داخلی دستگاه

این مرحله برای جلوگیری از خطر شوک الکتریکی ضروری است.

مرحله 7 – تست نهایی و کالیبراسیون

در پایان:

• تست ولتاژ خروجی

• اندازه‌گیری عایق با مقاومت‌های استاندارد ۱MΩ، 10MΩ، 100MΩ

• بررسی پایداری ۳۰ ثانیه‌ای تست

• تست بار واقعی

مراکز حرفه‌ای مانند دیجی‌برد از مقاومت‌های HV استاندارد برای کالیبراسیون دقیق استفاده می‌کنند.

ابزارهای مورد نیاز برای تعمیر تستر عایق SEW

• مولتی‌متر True RMS

• اسیلوسکوپ

• پروب ولتاژ بالا HV

• منبع تغذیه قابل تنظیم

• هیتر و هویه هوای گرم

• تستر ESR خازن

• مقاومت‌های مرجع HV

• اسپری خشک، برس ضدالکتریسیته

• جعبه ایزوله برای تست HV

سوالات متداول درباره تعمیر تستر عایق SEW

آیا تستر SEW قابل تعمیر است؟

در بیش از ۸۰٪ موارد بله؛ مگر اینکه بخش HV یا ترانس کاملاً سوخته باشد.

آیا نیاز به کالیبراسیون بعد از تعمیر وجود دارد؟

بله، حتماً. بدون کالیبراسیون، دستگاه دقت لازم را نخواهد داشت.

خرابی‌های رایج در مدل‌های دیجیتال چیست؟

• خطای نمایشگر

• خرابی تغذیه

• خطای نرم‌افزاری

• آسیب مدار HV

هزینه تعمیر چقدر است؟

بسته به مدل دستگاه و نوع خرابی:
– خرابی تغذیه: کم‌هزینه
– خرابی HV: پرهزینه‌تر
– خرابی صفحه نمایش: متغیر

جمع‌بندی

تستر عایق SEW یک دستگاه دقیق، حساس و وابسته به مدارهای ولتاژ بالا است. تعمیر این دستگاه نیازمند:

• شناخت دقیق ساختار داخلی

• ابزار تخصصی HV

• تجربه در تست‌های ایمنی

• توانایی کالیبراسیون استاندارد

اگرچه تکنسین‌ها می‌توانند بخش‌هایی از عیب‌یابی را انجام دهند، اما تعمیرات اصلی مثل بازسازی بخش High Voltage، کالیبراسیون دقیق، تست ایمنی و برنامه‌ریزی پردازنده بهتر است در یک مرکز مجهز انجام شود.
