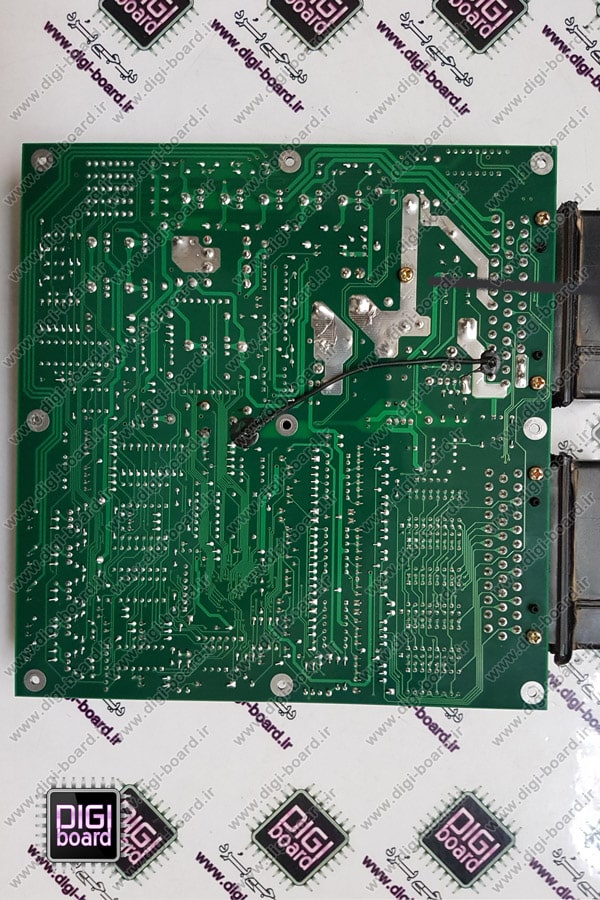

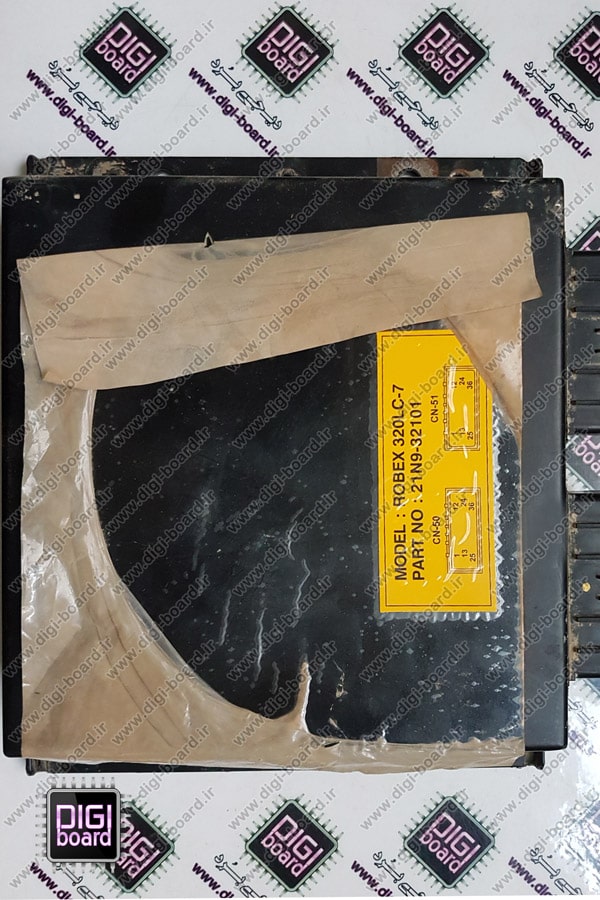

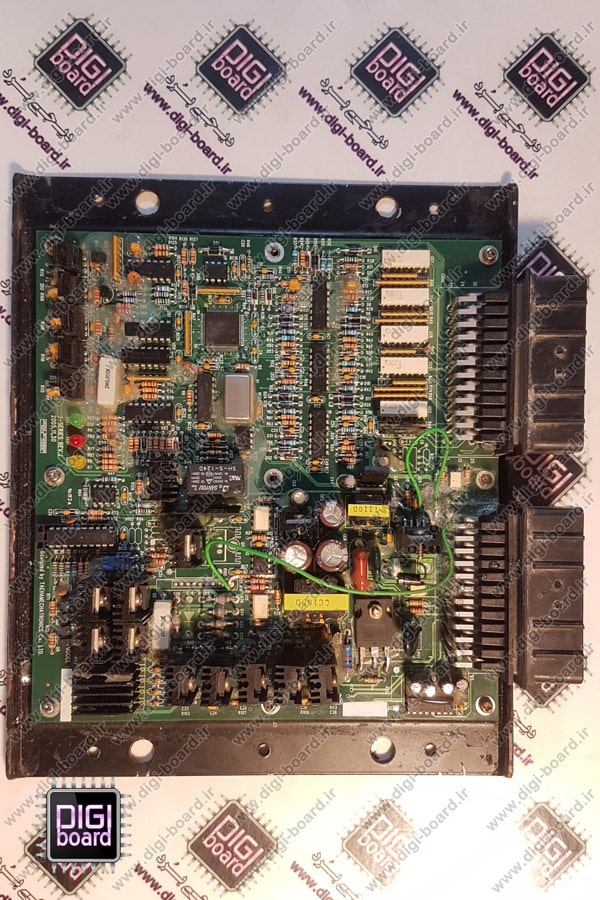

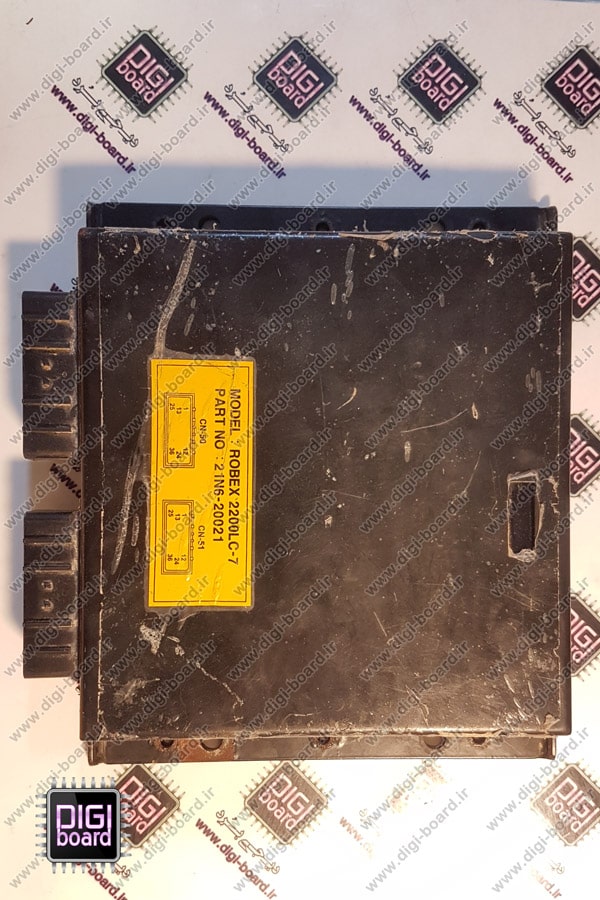

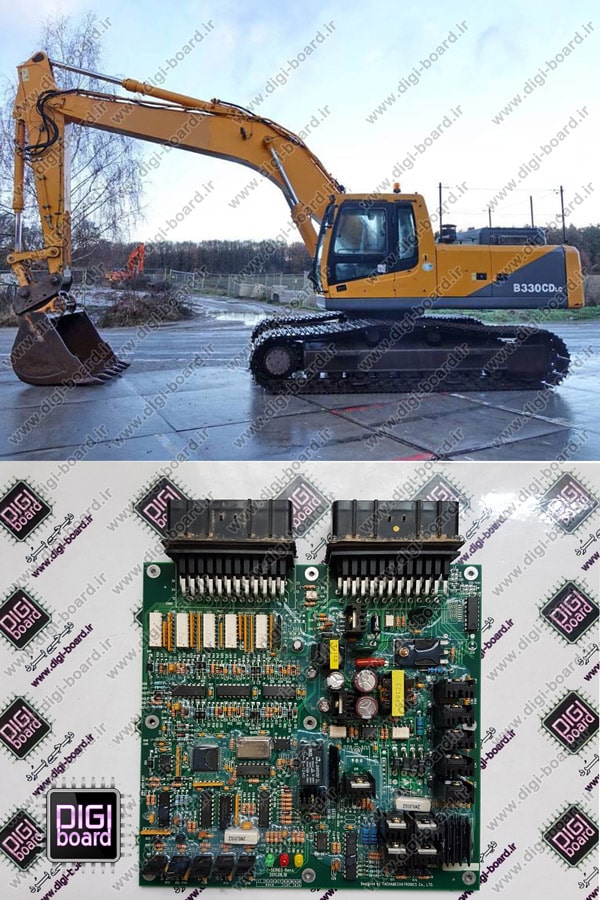

تعمیر برد کنترل ECU بیل مکانیکی هیوندای

برد کنترل ECU بیل مکانیکی هیوندای سری Robex یکی از حیاتی‌ترین اجزای این ماشین‌آلات سنگین است که مدیریت عملکرد موتور، سیستم هیدرولیک و سایر واحدهای کنترلی را بر عهده دارد. این واحد الکترونیکی با دریافت اطلاعات از سنسورها و تحلیل داده‌ها، دستورات لازم را به سیستم‌های مکانیکی و هیدرولیکی ارسال می‌کند. هرگونه خرابی در ECU بیل مکانیکی Robex می‌تواند منجر به اختلال در عملکرد دستگاه و توقف کامل عملیات شود.

مشکلات رایج برد ECU بیل مکانیکی Robex و روند تعمیر

1. یونیت خاموش است و ال‌ای‌دی‌های آن روشن نمی‌شوند

• علت احتمالی: خرابی در مدار تغذیه ECU، سوختگی فیوز داخلی، یا قطع برق ورودی.
• روند تعمیر:
  • بررسی ولتاژ ورودی به ECU از طریق کابل‌های تغذیه.
  • تست فیوزهای داخلی و تعویض آن‌ها در صورت سوختگی.
  • تعمیر مدار پاور و تعویض رگولاتورها، دیودها یا آی‌سی‌های مدیریت تغذیه.
  • بازبینی مدار محافظ و اطمینان از رفع اتصال کوتاه احتمالی.

2. یونیت در دیاگ ارور می‌دهد و عملکرد ندارد

• علت احتمالی: خطا در پردازنده اصلی ECU، خرابی حافظه داخلی یا اختلال در نرم‌افزار سیستم کنترل.
• روند تعمیر:
  • خواندن کدهای خطا از طریق دیاگ تخصصی بیل مکانیکی.
  • پروگرام مجدد حافظه EEPROM و Flash با فایل فریمور اصلی.
  • تست کامل پردازنده MCU و تعویض آن در صورت وجود اختلال.
  • بررسی مدارهای ارتباطی با شبکه CAN BUS یا سایر پروتکل‌های ارتباطی.

3. ارتباط یونیت با سیستم کنترل بیل مکانیکی برقرار نمی‌شود

• علت احتمالی: قطعی در خطوط دیتا، خرابی ترانسیور شبکه CAN BUS یا خطا در ماژول‌های ارتباطی ECU.
• روند تعمیر:
  • بررسی سلامت کابل‌های دیتا و سوکت‌های رابط ECU.
  • تست ولتاژ و سیگنال‌های CAN BUS با تجهیزات تخصصی.
  • تعویض آی‌سی‌های ترانسیور شبکه یا ماژول‌های ارتباطی معیوب.
  • بروزرسانی نرم‌افزار برای رفع خطاهای ارتباطی احتمالی.

4. یکی از عملکردهای مکانیکی یا هیدرولیکی از کار افتاده است

• علت احتمالی: عدم ارسال فرمان از ECU به عملگرهای مکانیکی یا هیدرولیکی، خرابی در خروجی‌های دیجیتال/آنالوگ، یا نقص در ورودی اطلاعات سنسور.
• روند تعمیر:
  • تست سیگنال‌های خروجی ECU به سیستم‌های هیدرولیکی یا برقی.
  • بررسی درایورهای خروجی روی برد کنترل و تعویض ترانزیستورهای قدرت یا رله‌های فرمان.
  • تست سنسورهای ورودی دما، فشار و دور موتور و بررسی صحت عملکرد آن‌ها.
  • کالیبراسیون مجدد سیستم پس از تعمیر کامل.

5. بیل مکانیکی روشن نمی‌شود

• علت احتمالی: عدم فعال‌سازی سیستم استارت توسط ECU، خرابی در مسیر برق‌رسانی به موتور یا خطای نرم‌افزاری.
• روند تعمیر:
  • بررسی عملکرد خروجی استارت ECU و تست ولتاژ مربوطه.
  • تعمیر یا تعویض مدارهای فرمان استارت و درایورهای مربوطه.
  • بررسی کلیدهای ایمنی (Safety Switch) و سوییچ‌های اضطراری که به ECU فرمان ارسال می‌کنند.
  • بازنویسی نرم‌افزار و تست مجدد کل سیستم پس از تعمیر.

روند کلی تعمیر برد ECU بیل مکانیکی Hyundai Robex

1. عیب‌یابی دقیق و تحلیل خطاها
   • اتصال دستگاه دیاگ صنعتی برای بررسی کدهای خطای ذخیره‌شده در ECU.
   • تست تمامی ورودی و خروجی‌های برد کنترل با مولتی‌متر و اسیلوسکوپ.
2. باز کردن ECU و تست سخت‌افزاری
   • باز کردن یونیت با رعایت اصول ESD و دسترسی به بردهای داخلی.
   • تست پردازنده، حافظه‌های Flash و EEPROM، رگولاتورهای تغذیه و آی‌سی‌های درایور.
3. تعمیر و تعویض قطعات معیوب
   • تعویض آی‌سی‌های آسیب‌دیده، درایورهای خروجی، سنسورهای دما و فشار.
   • انجام ریبالینگ چیپ‌های BGA و تعمیر مسیرهای PCB.
4. پروگرام و بروزرسانی نرم‌افزار
   • آپدیت فریمور ECU با فایل‌های اصلی کارخانه‌ای.
   • کالیبراسیون سیستم کنترلی مطابق با مشخصات بیل مکانیکی Robex.
5. تست نهایی و کنترل کیفیت
   • نصب ECU تعمیرشده روی دستگاه و انجام تست کامل تحت شرایط عملیاتی واقعی.
   • بررسی عملکرد سیستم برق، هیدرولیک و پاسخ‌دهی به فرمان‌های اپراتور.

نکات مهم در تعمیر ECU بیل مکانیکی هیوندای Robex

• استفاده از قطعات اصلی و اورجینال جهت تضمین کیفیت و افزایش طول عمر برد ECU.
• انجام کالیبراسیون دقیق پس از تعمیر برای هماهنگی با سیستم‌های هیدرولیکی و مکانیکی.
• رعایت نکات ایمنی و جلوگیری از آسیب مجدد به برد در هنگام نصب و راه‌اندازی.
• بررسی سلامت کابل‌ها، سنسورها و شبکه ارتباطی CAN BUS پس از تعمیر ECU.
