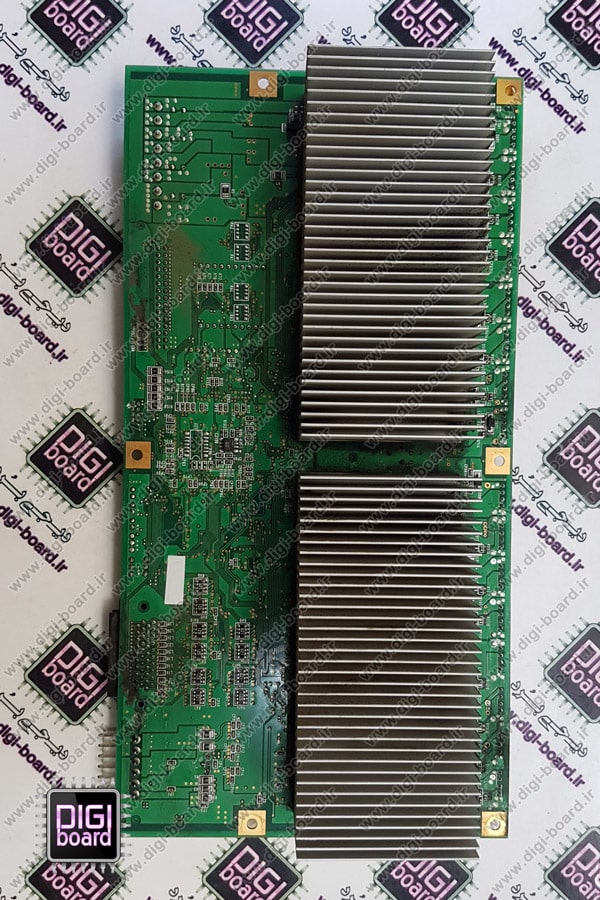

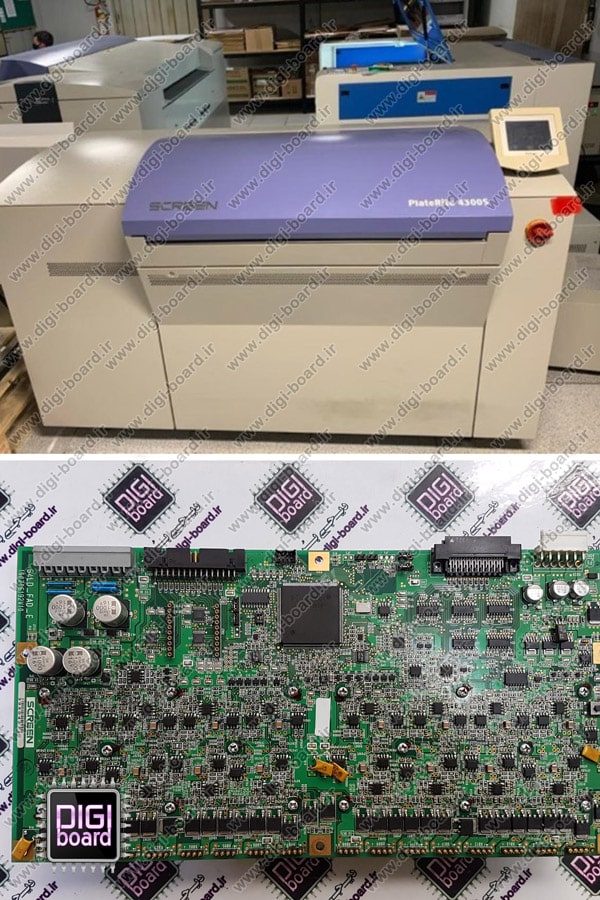

دستگاه CTP یا Computer to Plate، طرح را مستقیم از کامپیوتر روی پلیت چاپ افست نوردهی می‌کند. در چاپخانه‌ها این دستگاه سر خط تولید است و توقف آن یعنی متوقف شدن همه ماشینهای چاپ پشت سرش. بردهای الکترونیکی CTP شامل درایور دیودهای لیزر، کنترل موتور درام و برد ارتباط با سیستم RIP هستند.
مشکلات رایج
- خطای توان لیزر یا ناهماهنگی چند کانال لیزر و ایجاد خطوط روشن و تیره روی پلیت که در چاپ نهایی به شکل نوار دیده می‌شود
- سرعت درام ثابت نیست و تصویر روی پلیت کشیده یا لرزان است
- دستگاه پلیت را بارگذاری نمی‌کند یا خطای سنسورهای مسیر پلیت می‌دهد
- قطع ارتباط با کامپیوتر RIP در وسط کار
مراحل عیب‌یابی
ابتدا لاگ خطاهای دستگاه خوانده می‌شود تا محدوده ایراد مشخص شود. در خطاهای لیزر، جریان درایور هر دیود و فیدبک فوتودیود اندازه‌گیری می‌شود؛ باید تشخیص داد خود دیود ضعیف شده یا مدار درایور آن. در مشکلات درام، درایور سروموتور، انکودر و تسمه‌ها بررسی می‌شوند.
برد ارتباط و تغذیه‌ها هم جداگانه تست می‌شوند؛ نوسان تغذیه در چاپخانه‌هایی که برق آن‌ها با ماشینهای چاپ سنگین مشترک است، به این بردها آسیب می‌زند. همچنین فن‌ها و فیلترهای هوای دستگاه بازدید می‌شود، چون گرمای اضافه هم روی عمر دیود لیزر و هم روی دقت درایو اثر دارد.
تعمیر و آزمایش
قطعات معیوب برد تعویض و تنظیمات توان کانال‌ها پس از تعمیر دوباره انجام می‌شود. آزمایش نهایی با نوردهی پلیت تست و بررسی یکنواختی نقطه‌ها روی پلیت انجام می‌شود.
توصیه به چاپخانه
برای CTP برق جداگانه با UPS مناسب در نظر بگیرید و دمای اتاق را ثابت نگه دارید؛ دیودهای لیزر به گرما حساس‌اند.
