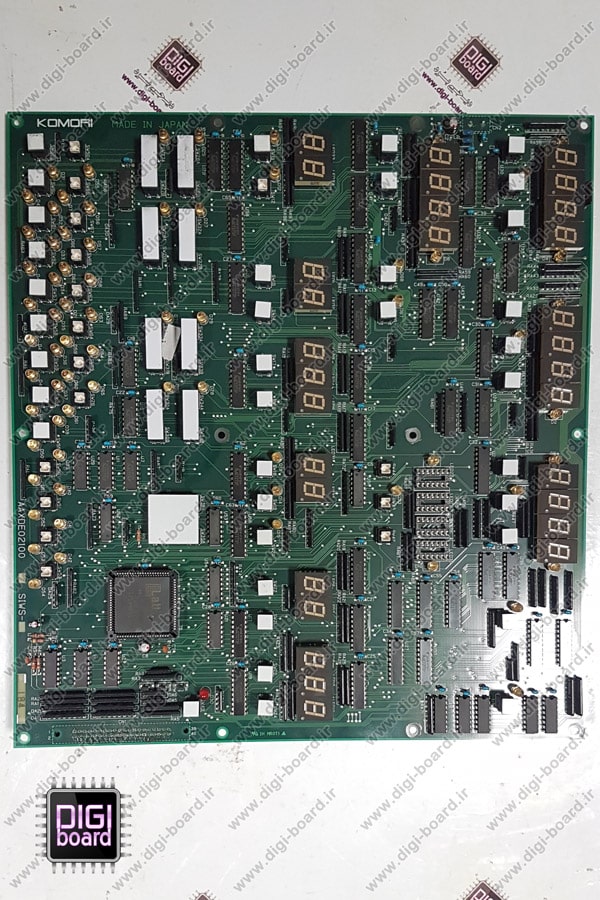

تعمیر برد دستگاه چاپ کوموری KOMORI

بردهای الکترونیکی در دستگاه‌های چاپ کوموری Komori به‌عنوان بخش اصلی کنترل و هماهنگی عملیات چاپ عمل می‌کنند. خرابی این بردها منجر به اختلال در روند چاپ، توقف دستگاه یا بروز خطاهای سیستمی می‌شود. در این راهنما، مشکلات رایج بردهای دستگاه چاپ کوموری و مراحل تخصصی تعمیر آنها بررسی می‌شود.

مشکلات رایج برد دستگاه چاپ کوموری KOMORI و روند تعمیر

1. عدم روشن شدن دستگاه چاپ

• علت مشکل:
  خرابی در برد تغذیه (Power Board)، نوسانات برق ورودی یا سوختگی فیوزها.
• روند تعمیر:
  • بررسی ورودی برق اصلی و صحت ولتاژها با مولتی‌متر.
  • تست فیوزها و تعویض موارد سوخته.
  • تست و تعمیر برد پاور، بررسی سلامت ترانسفورماتور، دیودهای رکتیفایر و رگولاتورها.
  • تعویض قطعات معیوب و تست نهایی عملکرد برد تغذیه.

2. خطای ارتباط با پنل کنترل اصلی

• علت مشکل:
  قطعی ارتباط برد کنترل با رابط پنل، خرابی در پردازنده برد اصلی یا ایراد در سیستم ارتباطی (Communication Bus).
• روند تعمیر:
  • بررسی سلامت کابل‌های ارتباطی بین پنل و برد کنترل.
  • تست آی‌سی‌های ارتباطی (مانند درایورهای CAN، RS-485).
  • تعمیر یا تعویض پردازنده‌های آسیب‌دیده روی برد اصلی.
  • تست نهایی ارتباط دیتا بین برد و پنل کاربری.

3. عدم تشخیص سنسورهای مکانیکی و الکترونیکی دستگاه

• علت مشکل:
  قطع ورودی سنسورها به برد کنترل، خرابی در مدار پردازش سیگنال‌های ورودی یا اختلال در تغذیه سنسورها.
• روند تعمیر:
  • تست ولتاژ تغذیه ۵V و ۱۲V خروجی برد به سنسورها.
  • بررسی سلامت ورودی‌های سنسورها و تعویض آی‌سی مبدل‌های A/D یا درایورهای سنسور.
  • رفع اتصال‌های سرد و بازسازی مسیرهای PCB آسیب‌دیده.
  • تست عملکرد سنسورها پس از تعمیر برد.

4. خطا در کنترل موتورهای سروو و درایوهای انتقال کاغذ

• علت مشکل:
  خرابی ماژول کنترل موتور روی برد اصلی، سوختن ترانزیستورهای قدرت یا آی‌سی‌های درایور موتور.
• روند تعمیر:
  • بررسی سیگنال‌های خروجی به موتورهای سروو با اسیلوسکوپ.
  • تست و تعویض ماسفت‌ها، IGBT یا ترانزیستورهای قدرت معیوب.
  • تست فیدبک موقعیت انکودرها و تعمیر مدار کنترل بسته (Closed Loop Control).
  • انجام کالیبراسیون سیستم موتور پس از تعمیر.

5. عدم فعال شدن سیستم انتقال جوهر یا مرکب

• علت مشکل:
  اختلال در مدار کنترل پمپ مرکب یا موتورهای محرک جوهر، خرابی در برد I/O دستگاه.
• روند تعمیر:
  • تست ولتاژ خروجی به موتور پمپ‌های مرکب.
  • بررسی و تعمیر درایورهای موتورهای کوچک و پمپ‌ها بر روی برد I/O.
  • تعویض رله‌های سوئیچینگ در مدار کنترل جوهر.
  • تست کامل سیستم انتقال جوهر پس از رفع نقص.

6. نمایش کد خطا در سیستم کنترل دما یا رطوبت دستگاه

• علت مشکل:
  خرابی مدارهای کنترل دمای سیلندرها، اختلال در حسگرهای دما یا قطع سیگنال‌های کنترلی به سیستم گرمایش/سرمایش.
• روند تعمیر:
  • تست صحت عملکرد سنسورهای دما (ترمیستور یا RTD) و تعویض در صورت لزوم.
  • بررسی مدارهای کنترل دما روی برد کنترل و تعویض ترایاک‌ها یا SSR‌های معیوب.
  • تست خروجی کنترل به المنت‌های حرارتی و سیستم خنک‌کننده.
  • کالیبره کردن مجدد تنظیمات دما در نرم‌افزار دستگاه.

7. عدم پاسخ به فرمان‌های اپراتور یا هنگ کردن سیستم

• علت مشکل:
  خرابی در واحد پردازنده مرکزی (CPU)، خطا در حافظه رم یا آسیب به حافظه فلش برد کنترل.
• روند تعمیر:
  • تست پردازنده اصلی و خطوط دیتا با ابزارهای تخصصی.
  • تعویض آی‌سی‌های RAM معیوب.
  • بازنویسی نرم‌افزار داخلی برد (Firmware) با دستگاه پروگرامر.
  • تست کلی سیستم و اطمینان از پاسخ‌دهی به دستورات اپراتور.

8. نوسانات ولتاژ در بردهای داخلی و بروز اختلال عملکرد

• علت مشکل:
  خرابی در ماژول رگولاتور ولتاژ، نقص در مدارهای فیلتر تغذیه یا نوسان در منبع تغذیه اصلی.
• روند تعمیر:
  • بررسی خروجی ولتاژ رگولاتورهای ۵V و ۱۲V بردهای کنترل.
  • تعویض خازن‌های الکترولیتی خشک‌شده یا آسیب‌دیده.
  • تست مدارهای فیلتر LC و تعویض سلف‌های معیوب.
  • تست تثبیت ولتاژ سیستم تحت بار کامل.

9. سوختگی یا آسیب فیزیکی در بردهای اصلی (Main Board)

• علت مشکل:
  نوسانات برق، رعد و برق، اتصال کوتاه داخلی یا نفوذ مایعات به داخل دستگاه.
• روند تعمیر:
  • پاک‌سازی برد با شوینده‌های مخصوص بردهای الکترونیکی.
  • بازسازی مسیرهای آسیب‌دیده PCB با سیم‌کشی مجدد.
  • تعویض قطعات سوخته (دیودها، مقاومت‌ها، ترانزیستورها، آی‌سی‌ها).
  • تست کامل عملکرد برد پس از تعمیر فیزیکی.

10. اختلال در سیستم ایمنی دستگاه چاپ (Emergency System)

• علت مشکل:
  خرابی مدار ورودی اضطراری (Emergency Stop) یا عدم عملکرد صحیح رله‌های ایمنی.
• روند تعمیر:
  • تست کلیدهای اضطراری و اطمینان از عملکرد صحیح آنها.
  • بررسی ورودی مدار ایمنی به برد کنترل و تعمیر رله‌های مرتبط.
  • تست کامل سیستم ایمنی دستگاه پس از تعمیر و اطمینان از فعال بودن آن.
