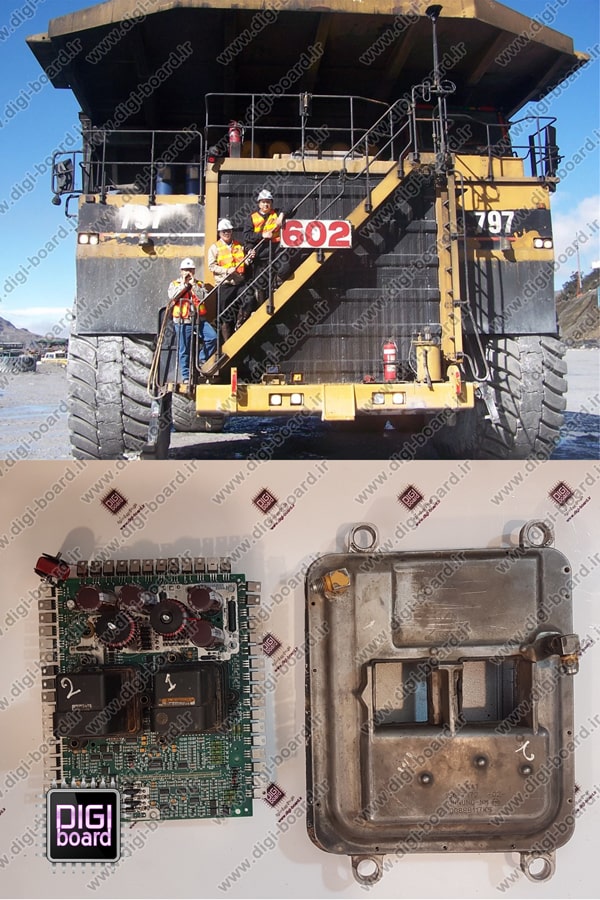

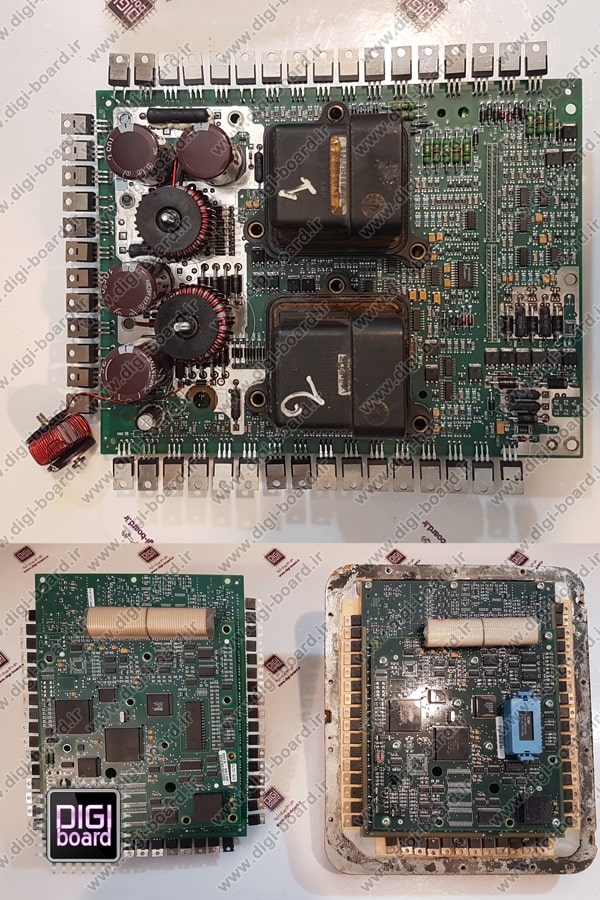

تعمیر ای سی یو ECU کاترپیلار کامیون دامپ تراک کت CAT

ای سی یو (ECU – Electronic Control Unit) در کامیون‌های فوق سنگین کاترپیلار، به ویژه در مدل‌های دامپ تراک سری 797، نقش کلیدی در کنترل موتور دیزلی، سیستم انتقال قدرت، سیستم ترمز، و مدیریت شیرهای برقی را بر عهده دارد. این واحد کنترلی با تحلیل ورودی سنسورهای مختلف، دستورات دقیق را به عملگرهای حیاتی همچون انژکتورها، توربوشارژرها و سیستم‌های خنک‌کننده ارسال می‌کند. خرابی ECU در این ماشین‌آلات صنعتی می‌تواند باعث توقف کامل عملیات، افزایش مصرف سوخت و بروز خطرات ایمنی در سایت‌های معدنی و پروژه‌های عمرانی شود، لذا تعمیر و نگه داری ای سی یو این ماشین، امری مهم است.

مشکلات رایج ECU دامپ تراک کاترپیلار و روند تعمیر

1. خرابی در بخش شیرهای برقی (Solenoid Valve Control Fault)

علائم:

• ارور مربوط به عملکرد شیرهای برقی در سیستم هیدرولیک یا ترمز
• عملکرد نادرست در سیستم‌های تخلیه و بارگیری
• گیر کردن در یک حالت عملیاتی (باز/بسته) شیرها

روند تعمیر:

1. بررسی خروجی سیگنال کنترل ECU به شیرهای برقی با دیاگ تخصصی CAT ET یا مولتی‌متر.
2. تست ماسفت‌های خروجی و آی‌سی‌های درایور شیرهای برقی روی برد ECU.
3. تعویض قطعات آسیب‌دیده مانند ترانزیستورهای قدرت یا خازن‌های فیلتر شده در مدار فرمان.
4. بازسازی مسیرهای آسیب‌دیده و لحیم‌کاری مجدد با استانداردهای صنعتی ESD.
5. تست نهایی عملکرد سیستم شیرهای برقی در حالت عملیاتی پس از تعمیر.

2. خاموش شدن ECU هنگام باتری به باتری یا افت ولتاژ

علائم:

• خاموش شدن کامل ECU و موتور هنگام استارت یا تعویض باتری
• عدم برقراری ارتباط با دیاگ پس از افت ولتاژ
• خطاهای ولتاژ پایین در ماژول کنترل برق

روند تعمیر:

1. بررسی مسیر تغذیه ECU و تست فیوزها و رله‌های اصلی تغذیه.
2. تست مدار حفاظت ورودی برق ECU و بررسی سالم بودن دیودهای زینر، رگولاتورها و فیوزهای داخلی.
3. تعمیر یا تعویض قطعات حفاظتی مانند خازن‌های ورودی و مدارهای تثبیت‌کننده ولتاژ.
4. استفاده از منابع تغذیه استاندارد و محافظ در زمان تعمیر برای جلوگیری از آسیب‌های آتی.
5. بررسی ولتاژ باتری و سیستم شارژ جهت پیشگیری از تکرار مشکل خاموشی.

3. عدم روشن شدن یا استارت نخوردن موتور پس از خرابی ECU

علائم:

• موتور استارت می‌خورد اما روشن نمی‌شود
• عدم ارسال فرمان به سیستم سوخت‌رسانی و انژکتورها
• ارور در بخش سیستم کنترل احتراق و سوخت در دیاگ

روند تعمیر:

1. بررسی سیگنال‌های سنسور میل‌لنگ و میل‌سوپاپ برای تشخیص صحت ورودی به ECU.
2. تست مدارهای خروجی کنترل انژکتورها و ماژول‌های احتراق روی برد ECU.
3. تعمیر یا تعویض آی‌سی‌های درایور انژکتور و رفع خطاهای نرم‌افزاری در بخش برنامه‌ریزی ECU.
4. بروزرسانی نرم‌افزار و برنامه‌ریزی مجدد ECU با دستگاه دیاگ CAT ET.
5. تست موتور در حالت‌های مختلف بارگذاری پس از اطمینان از رفع کامل مشکلات.

4. خطاهای مکرر در سیستم ارتباطی CAN BUS

علائم:

• عدم ارتباط ECU با نمایشگر مرکزی یا سیستم عیب‌یاب
• ارور Communication Error یا Lost Signal در دیاگ
• توقف تبادل داده بین ماژول‌های مختلف خودرو

روند تعمیر:

1. تست مقاومت خطوط CAN BUS و بررسی صحت اتصال به شبکه داخلی کامیون.
2. تعمیر آی‌سی‌های درایور CAN روی برد ECU و رفع اتصالات ضعیف یا آسیب‌دیده.
3. بازسازی مسیرهای داده و رفع نویزهای احتمالی در شبکه ارتباطی.
4. تست و اطمینان از هماهنگی نرم‌افزاری بین ECU و سایر یونیت‌ها پس از تعمیر.
5. بررسی شرایط سیم‌کشی فیزیکی برای جلوگیری از تداخلات آینده.

5. خطای سیستم مدیریت توربوشارژر و سیستم خنک‌کننده

علائم:

• کاهش توان موتور یا افزایش دمای موتور تحت بار
• عملکرد نامناسب فن‌های خنک‌کننده یا توربوشارژرها
• ثبت کد خطا مربوط به Boost Pressure یا Overheat در دیاگ

روند تعمیر:

1. بررسی سیگنال‌های کنترل توربوشارژر و ولتاژ فرمان ECU به سیستم خنک‌کننده.
2. تست سنسورهای فشار هوا و دمای آب موتور که ورودی‌های حیاتی ECU هستند.
3. تعمیر مدارهای درایور توربو و فن خنک‌کننده روی برد ECU شامل ترانزیستورهای قدرت و ماسفت‌ها.
4. کالیبراسیون مجدد مقادیر فشار و دمای عملیاتی در نرم‌افزار ECU پس از تعمیر.
5. تست عملکرد تحت بار واقعی و نظارت بر دمای موتور و فشار توربو پس از رفع ایراد.

نکات تخصصی در تعمیر ECU کاترپیلار دامپ تراک

• استفاده از دیاگ تخصصی CAT ET برای عیب‌یابی دقیق و بروزرسانی نرم‌افزار ECU.
• تعمیر بردهای الکترونیکی با رعایت کامل استانداردهای ESD به دلیل حساسیت بالای قطعات.
• کالیبراسیون مجدد سنسورهای فشار، دما و سرعت موتور پس از تعمیر ECU الزامی است.
• رعایت دستورالعمل‌های ایمنی در زمان کار با تجهیزات ولتاژ بالا و سیستم‌های هیدرولیک کامیون.
• آزمایش نهایی زیر بار واقعی و شرایط عملیاتی معدن یا پروژه برای اطمینان از عملکرد صحیح سیستم.
