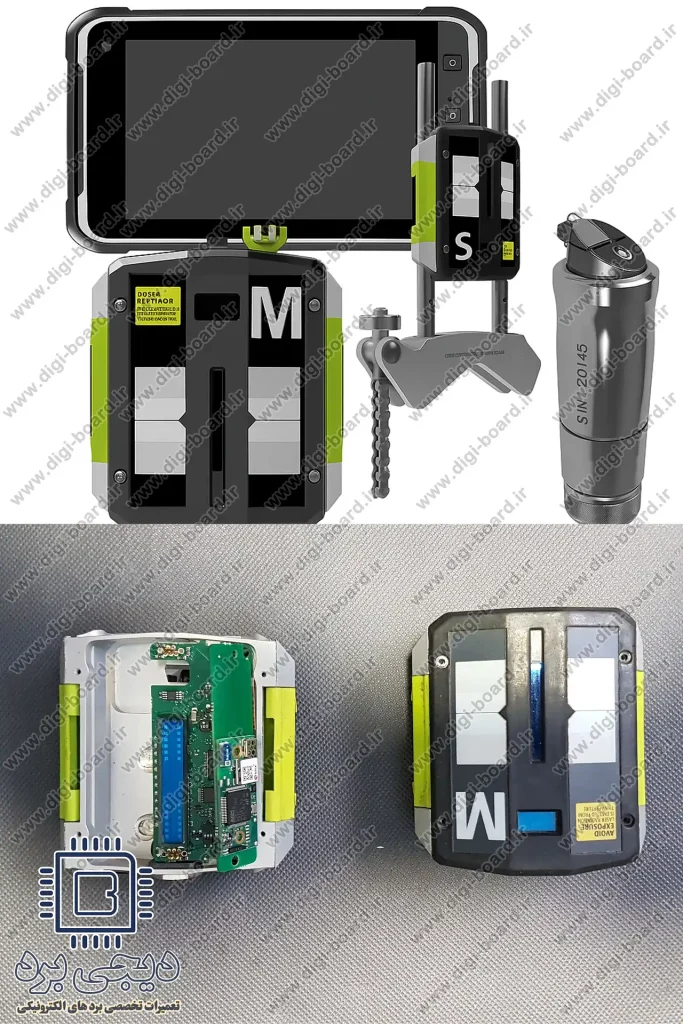

تعمیر الایمنت لیزری فیکسچر لیزر fixtur laser

اهمیت و جایگاه دستگاه‌های الایمنت لیزری در صنعت

تعمیر الایمنت لیزری فیکسچر لیزر دستگاه‌های الایمنت لیزری، نظیر محصولات Fixture Laser، به عنوان ابزارهای حیاتی در عملیات نگهداری و تعمیرات پیشگیرانه (Predictive Maintenance) و تعمیرات اصلاحی (Corrective Maintenance) در صنایع مختلف (مانند نفت، گاز، پتروشیمی، فولاد، سیمان و نیروگاه‌ها) شناخته می‌شوند.

وظیفه اصلی این دستگاه‌ها، اطمینان از هم‌راستایی دقیق و بهینه شفت‌ها، کوپلینگ‌ها و تجهیزات دوار مانند پمپ‌ها، موتورها، گیربکس‌ها و کمپرسورها است. ناهم‌راستایی (Misalignment)، چه از نوع زاویه‌ای (Angular) و چه از نوع موازی (Parallel/Offset)، یکی از علل اصلی خرابی زودرس یاتاقان‌ها (Bearings)، آب‌بندی‌ها (Seals)، کوپلینگ‌ها و افزایش مصرف انرژی و لرزش‌های غیرمجاز در ماشین‌آلات است.

از آنجایی که دقت اندازه‌گیری این ابزارها در حد میکرومتر است، هرگونه نقص فنی در بخش‌های الکترونیکی، مکانیکی یا نوری دستگاه، می‌تواند منجر به خطای فاحش در نتایج اندازه‌گیری شده و در نهایت، به جای پیشگیری، خود عامل خرابی‌های گسترده‌تر در تجهیزات صنعتی شود. بنابراین، تسلط بر فرآیند تعمیر تخصصی و کالیبراسیون این دستگاه‌ها برای تکنسین‌های فنی یک ضرورت انکارناپذیر است.

این راهنمای جامع، با هدف ارتقاء دانش فنی تکنسین‌های فعال در حوزه پایش وضعیت و نگهداری، به صورت عمیق و کاربردی به بررسی علل ریشه‌ای، مراحل عیب‌یابی دقیق و فرآیندهای عملیاتی تعمیر دستگاه‌های الایمنت لیزری Fixture Laser می‌پردازد.

بخش اول: ساختار و جزئیات فنی دستگاه‌های الایمنت لیزری

برای انجام تعمیرات تخصصی، ابتدا باید درک کاملی از معماری فنی و اجزای اصلی دستگاه‌های الایمنت لیزری Fixture Laser داشت. این دستگاه‌ها عموماً از سه بخش اصلی تشکیل شده‌اند:

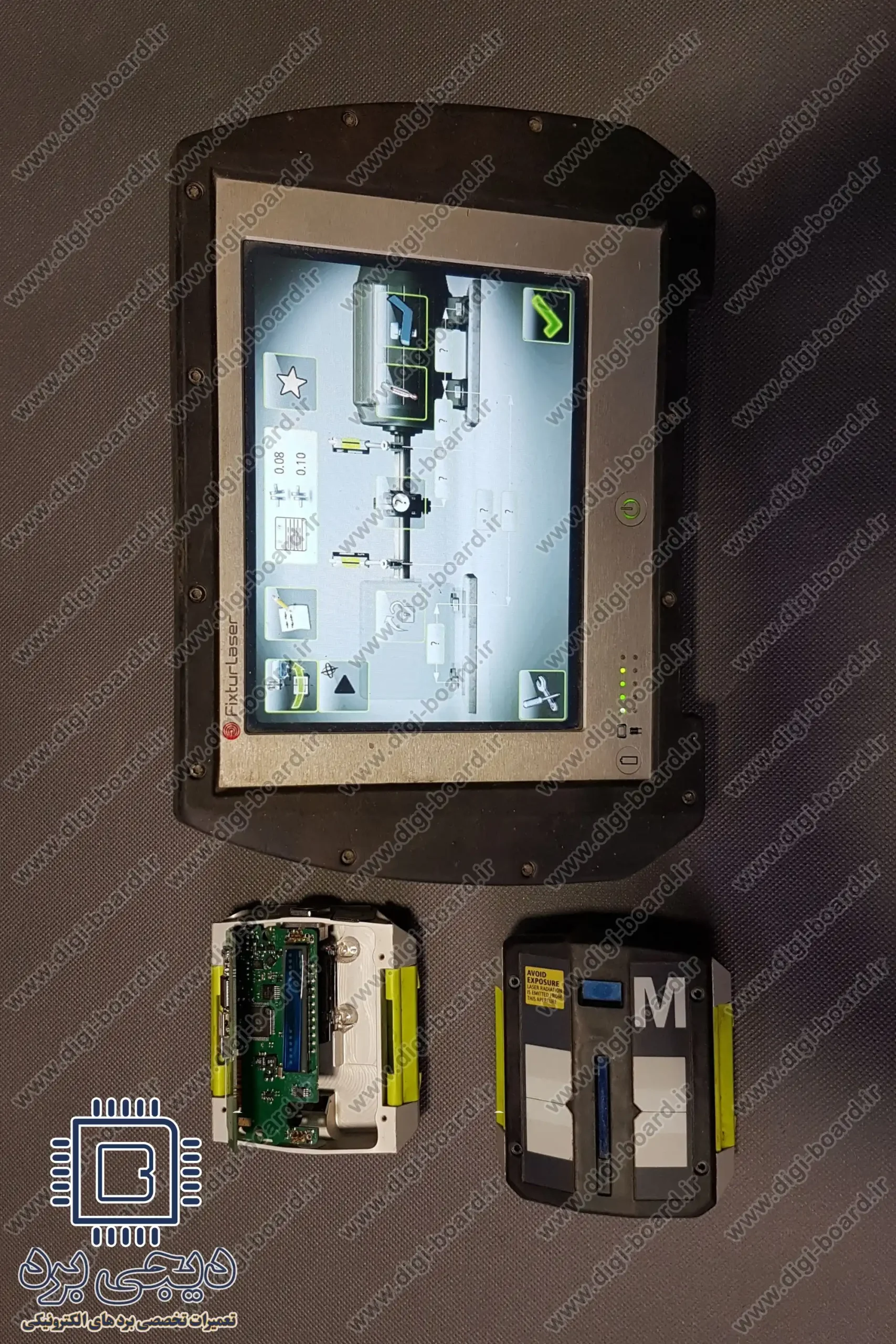

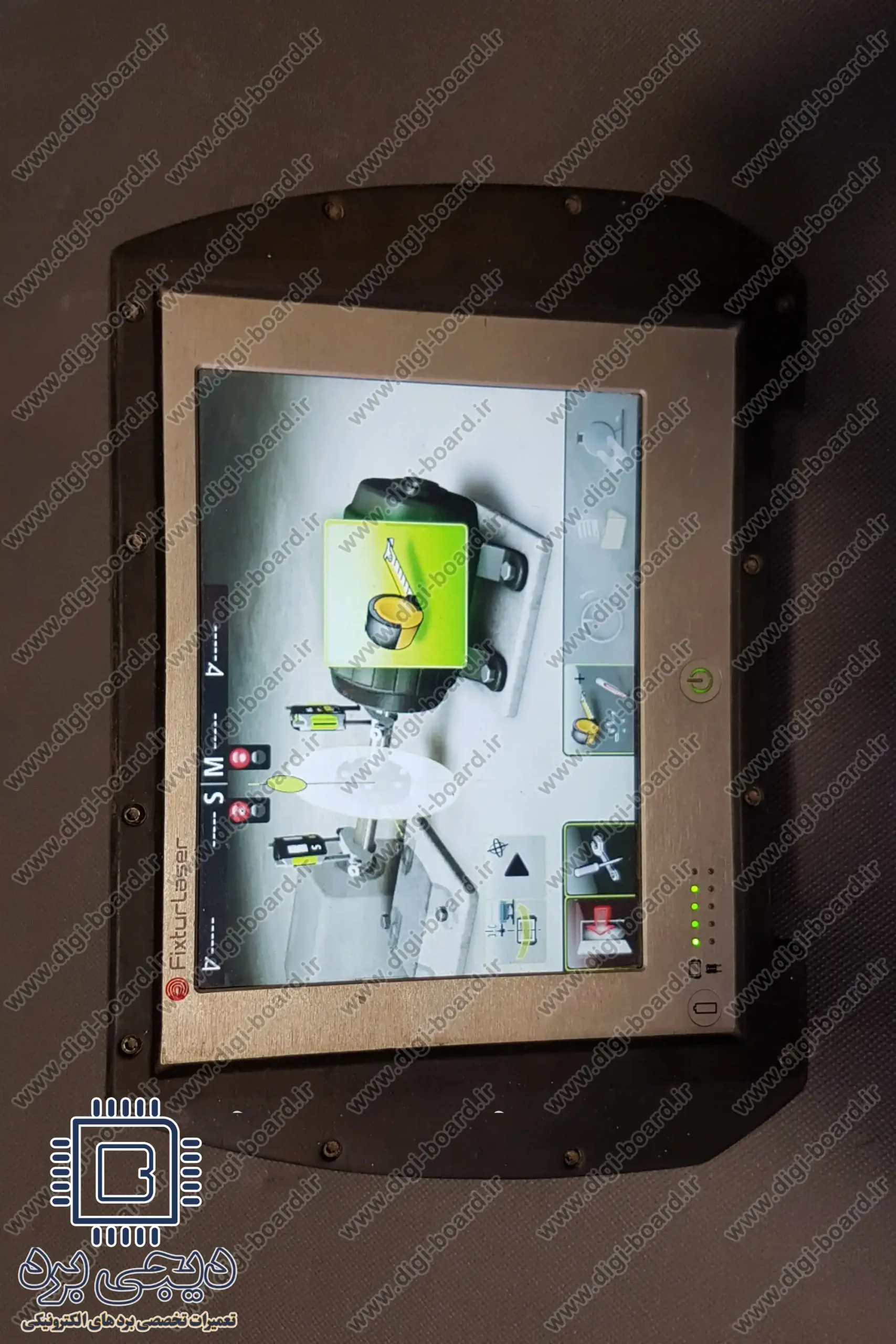

1.1. واحد نمایشگر (Display Unit) یا تبلت/موبایل (در مدل‌های با اپلیکیشن)

این واحد، مغز دستگاه محسوب می‌شود و وظایف زیر را بر عهده دارد:

• رابط کاربری (HMI): امکان ورود اطلاعات ماشین، انتخاب روش الایمنت و نمایش گرافیکی نتایج.
• پردازش داده: دریافت، پردازش و تحلیل داده‌های خام سنسورها.
• حافظه و ذخیره‌سازی: ذخیره نتایج اندازه‌گیری، گزارش‌ها و تنظیمات دستگاه.
• منبع تغذیه (Power Supply): شامل باتری‌های لیتیوم-یون، مدار شارژ و مدیریت مصرف برق.

1.2. سنسورهای لیزری (S-Sensor و M-Sensor)

این واحدها شامل اجزای حساس و دقیقی هستند که وظیفه اندازه‌گیری را بر عهده دارند:

• منبع لیزر (Laser Diode): فرستنده پرتو لیزر (معمولاً لیزر خطی).
• آشکارساز (Detector): سنسورهای موقعیت حساس نوری (مانند CCD یا PSD) برای دریافت پرتو لیزر.
• ژیروسکوپ/حسگر زاویه: برای تشخیص زاویه چرخش شفت‌ها و ثبت موقعیت اندازه‌گیری.
• برد الکترونیکی براکت: شامل مدارات تقویت سیگنال، مدارهای ارتباطی (بلوتوث/وایرلس یا کابلی) و مدیریت باتری مستقل براکت‌ها.
• براکت‌های نصب: قطعات مکانیکی (زنجیری یا مغناطیسی) که سنسورها را روی شفت‌ها تثبیت می‌کنند.

1.3. لوازم جانبی و کابل‌ها

شامل شارژر اصلی، کابل‌های ارتباطی (در صورت وجود)، متر نواری (برای فواصل)، بلوک‌های shim و سایر ابزارهای جانبی.

بخش دوم: عیب‌یابی و شناسایی علل ریشه‌ای مشکلات رایج

شناسایی صحیح و سریع ریشه مشکل (Root Cause Analysis)، کلید یک تعمیر موفق است. مشکلات دستگاه‌های الایمنت لیزری Fixture Laser را می‌توان به سه دسته اصلی تقسیم کرد: الکترونیکی، نوری/سنسوری و مکانیکی/جانبی.

2.1. تعمیر الایمنت لیزری فیکسچر لیزر و مشکلات الکترونیکی و منبع تغذیه  (شایع‌ترین ایرادات)

یکی از شایع‌ترین دلایل نقص عملکرد، به واحد تغذیه و مدارهای الکترونیکی مربوط می‌شود که نیاز به دانش تخصصی در زمینه الکترونیک صنعتی دارد.

2.2. مشکلات نوری و سنسوری (در سنسورهای S و M)

این بخش به دقت کالیبراسیون دستگاه مربوط می‌شود و مستقیماً بر نتایج الایمنت تأثیر می‌گذارد.

2.3. مشکلات مکانیکی و نرم‌افزاری

این ایرادات اغلب ساده‌تر هستند اما در صورت عدم رسیدگی، به مشکلات الکترونیکی و نوری تبدیل می‌شوند.

بخش سوم: راهنمای عملی تعمیر و اقدامات اصلاحی (مخصوص تکنسین‌ها)

این بخش به تشریح مراحل عملی تعمیر و ابزارهای مورد نیاز برای تکنسین‌های متخصص می‌پردازد.

3.1. ابزارهای تخصصی مورد نیاز

تعمیر این تجهیزات نیازمند ابزارهای دقیق و کالیبره شده است:

• ابزارهای اندازه‌گیری الکترونیکی:
  • مولتی‌متر دیجیتال (با دقت بالا): برای اندازه‌گیری ولتاژ، جریان، مقاومت و تست دیود/اتصال.
  • اسیلوسکوپ دیجیتال: برای مشاهده شکل موج ولتاژ در مدارهای کنترل لیزر و ارتباطی (مثل SPI/I2C).
  • منبع تغذیه متغیر (Variable Power Supply): برای تست بخش‌های مختلف برد با ولتاژ کنترل شده.
• ابزارهای لحیم‌کاری تخصصی:
  • هیتر و هویه SMD (لحیم‌کاری قطعات نصب سطحی): با نوک‌های ریز و قابل تنظیم دما.
  • میکروسکوپ یا لوپ رومیزی: برای بازرسی دقیق اتصالات و قطعات ریز روی برد.
• ابزارهای کالیبراسیون و تست:
  • تجهیزات تست لیزر (Laser Testing Fixture): برای بررسی دقیق خروجی لیزر و خطی بودن آن.
  • کالیبراتور سنسور موقعیت (CCD/PSD Calibrator): برای اطمینان از پاسخ خطی سنسور نوری.
  • تجهیزات تست ارتباط (Protocol Analyzer): برای عیب‌یابی مشکلات بلوتوث/وایرلس.
• مواد مصرفی:
  • الکل ایزوپروپیل (IPA) با خلوص بالا: برای تمیزکاری لنزها و بردهای الکترونیکی.
  • **فلاکس و خمیر لحیم‌کاری با کیفیت.
  • قطعات یدکی اورجینال (باتری‌ها، آی‌سی‌های شارژ، دیودهای لیزر).

برای اطلاعات بیشتر می توانید به صفحه ما در صفحه اصلی دیجی برد مراجعه کنید

3.2. مراحل گام به گام تعمیر برد الکترونیکی (مثال: عدم شارژ)

در این مثال، فرآیند تعمیر خرابی مدار شارژ را که یکی از رایج‌ترین مشکلات است، مرور می‌کنیم:

گام 1: بررسی اولیه و ایمنی

• دستگاه را از شارژر جدا کنید و دکمه پاور را برای تخلیه خازن‌ها نگه دارید.
• با استفاده از مولتی‌متر، ولتاژ باتری داخلی را اندازه‌گیری کنید. اگر ولتاژ بسیار پایین باشد، ممکن است مدار شارژ آن را به رسمیت نشناسد.

گام 2: بازرسی سوکت شارژ و ورودی

• سوکت شارژ (معمولاً USB یا یک کانکتور اختصاصی) را از نظر شکستگی، خوردگی یا شل بودن اتصالات به برد، زیر میکروسکوپ بررسی کنید.
• با مولتی‌متر، تست اتصال (Continuity Test) را از پایه سوکت تا اولین قطعه محافظ (معمولاً دیود یا فیوز) انجام دهید.

گام 3: عیب‌یابی مدار شارژ (IC Charger)

• برد را به منبع تغذیه متغیر با ولتاژ مجاز (معمولاً 5V یا 12V) وصل کنید.
• با استفاده از دیتاشیت (Datasheet) آی‌سی شارژ (مانند BQ24xxx یا مشابه)، ولتاژ را در پایه‌های ورودی (VIN)، خروجی (VOUT/VSYS) و پایه وضعیت (STAT) اندازه‌گیری کنید.
• اگر ولتاژ ورودی به IC شارژ می‌رسد اما ولتاژ خروجی به باتری وجود ندارد یا پایه STAT خطای حرارت/جریان نشان می‌دهد، احتمال خرابی IC شارژ بسیار بالاست.

گام 4: تعویض قطعه آسیب‌دیده

• با استفاده از هیتر و هویه SMD، قطعه (IC شارژ، سلف، یا خازن‌های مرتبط) را با دقت و با توجه به جهت‌گیری صحیح، از روی برد جدا کنید.
• با تمیز کردن محل، قطعه جدید و اورجینال را با استفاده از فِلاکس و لحیم‌کاری دقیق، در جای خود نصب کنید.

گام 5: تست نهایی و مونتاژ

• قبل از بستن کامل، تست عملکرد شارژ را انجام دهید. اطمینان حاصل کنید که ولتاژ شارژ به باتری به صورت صحیح و کنترل شده منتقل می‌شود (معمولاً 4.2V یا 8.4V).
• دستگاه را مونتاژ کرده و یک تست عملکرد نهایی برای اطمینان از عدم ایجاد مشکل جدید (مثلاً مشکلات کابل فلت در حین باز و بست) اجرا کنید.

3.3. فرآیند کالیبراسیون پس از تعمیر سنسورها (ضرورت حیاتی)

هرگونه تعمیر در بخش نوری یا الکترونیکی سنسورها (به ویژه تعویض دیود لیزر یا سنسور CCD/PSD)، نیازمند کالیبراسیون مجدد است:

1. کالیبراسیون خطی بودن (Linearity Calibration): اطمینان از اینکه خروجی الکتریکی سنسور نوری (CCD/PSD) با جابجایی فیزیکی پرتو لیزر، به صورت کاملاً خطی و قابل پیش‌بینی تغییر می‌کند. این فرآیند با استفاده از یک فیکسچر با حرکت میکرومتری کنترل شده انجام می‌شود.
2. تنظیم توان لیزر (Laser Power Adjustment): تنظیم توان دیود لیزر در محدوده استاندارد برای تضمین دقت در فواصل کوتاه‌تر و بلندتر، و همچنین حفظ عمر مفید دیود.
3. کالیبراسیون صفر مکانیکی/الکترونیکی (Zero Calibration): تنظیم نقطه صفر (مرکز) سنسور به گونه‌ای که با مرکز مکانیکی سنسور منطبق باشد.
4. کالیبراسیون ژیروسکوپ: در دستگاه‌های پیشرفته Fixture Laser، سنسورهای زاویه (ژیروسکوپ) باید برای اطمینان از تشخیص صحیح زوایای چرخش، کالیبره شوند. این فرآیند معمولاً از طریق نرم‌افزار داخلی و قرار دادن سنسورها در موقعیت‌های خاص انجام می‌شود.
5. تست تکرارپذیری (Repeatability Test): انجام اندازه‌گیری‌های متعدد و متوالی برای اطمینان از ثبات نتایج و عدم وجود پرش داده (Jitter).

بخش چهارم: نگهداری پیشگیرانه و افزایش طول عمر دستگاه

تکنسین‌ها می‌توانند با رعایت اصول نگهداری پیشگیرانه، دفعات نیاز به تعمیرات پرهزینه را به حداقل برسانند:

• مدیریت باتری: استفاده از چرخه‌های شارژ مناسب و جلوگیری از دشارژ کامل باتری‌های لیتیوم-یون. در صورت عدم استفاده طولانی مدت، دستگاه را با شارژ تقریبی 50 تا 70 درصد نگهداری کنید.
• حفاظت فیزیکی: استفاده از کیف محافظ مخصوص، جلوگیری از ضربه و تماس با آب یا مواد شیمیایی خورنده. دستگاه‌های Fixture Laser دارای درجه حفاظت (IP Rating) مشخصی هستند که باید به آن توجه شود.
• تمیزکاری نوری: تمیزکاری منظم لنزها و سنسورهای نوری با مواد و روش‌های استاندارد (الکل IPA و دستمال میکروفایبر بدون پرز) و اجتناب از تماس با انگشتان.
• بازرسی دوره‌ای کابل‌ها و اتصالات: بررسی چشمی سلامت کابل‌ها، سوکت‌ها و فلت‌های داخلی و تعویض کابل‌های فرسوده قبل از ایجاد اتصال کوتاه.
• به‌روزرسانی نرم‌افزار (Firmware): نصب منظم به‌روزرسانی‌های ارائه شده توسط سازنده برای رفع باگ‌های نرم‌افزاری و بهبود دقت و عملکرد دستگاه.

بخش پنجم: چک لیست عیب‌یابی سریع برای تکنسین‌ها (جدول مرجع)

بخش ششم: تعمیرات الایمنت لیزری Fixture Laser؛ فراتر از یک تعمیر ساده

دستگاه‌های الایمنت لیزری، به دلیل ساختار بسیار حساس نوری و الکترونیکی، نیازمند تخصصی فراتر از تعمیرات رایج هستند. تعمیر موفقیت‌آمیز این تجهیزات، تنها با دانش عمیق الکترونیک، تسلط کامل بر پروتکل‌های ارتباطی و مهم‌تر از همه، دسترسی به ابزارهای کالیبراسیون دقیق میکرومتری میسر می‌شود.

یک تعمیر غیرتخصصی نه تنها مشکل دستگاه را حل نمی‌کند، بلکه با ایجاد خطای پنهان در دقت سنسورها، می‌تواند منجر به ناهم‌راستایی در تجهیزات حیاتی صنعت شده و هزینه‌های گزافی را به سازمان تحمیل کند.

دیجی برد: شریک تخصصی شما در حفظ دقت صنعتی

مجموعه دیجی برد، با بهره‌گیری از تیم مهندسین متخصص در حوزه الکترونیک دقیق و مجهز به پیشرفته‌ترین تجهیزات تست و کالیبراسیون مبتنی بر استانداردهای جهانی، به صورت حرفه‌ای و با ضمانت، کلیه خدمات تخصصی تعمیر و کالیبراسیون دستگاه‌های الایمنت لیزری Fixture Laser را ارائه می‌دهد.

از عیب‌یابی ریشه‌ای مشکلات پیچیده برد اصلی و مدارات شارژ گرفته تا کالیبراسیون میکرونی سنسورهای نوری و تعویض تخصصی دیود لیزر، ما تضمین می‌کنیم که دستگاه شما با دقتی در حد مشخصات کارخانه، مجدداً به چرخه کار بازگردد.

برای دریافت مشاوره تخصصی و ارسال دستگاه خود جهت عیب‌یابی و تعمیرات حرفه‌ای، هم‌اکنون با متخصصان ما در دیجی برد تماس حاصل فرمایید و گامی مطمئن در جهت حفظ پایداری و بهره‌وری تجهیزات صنعتی خود بردارید.
