تعمیر آمپلی فایر های حرفه ای

تعمیر آمپلی فایر های حرفه‌ای به عنوان یک حوزه تخصصی در الکترونیک قدرت و صوتی، نیازمند دانش عمیق از معماری مدارات، اصول عملکردی کلاس‌های مختلف آمپلی‌فایر و مهارت بالا در عیب‌یابی دقیق است. آمپلی‌فایرهای حرفه‌ای به‌عنوان بخش کلیدی در سیستم‌های صوتی و تجهیزات تقویت و انتقال صدا، نقش مهمی در کیفیت نهایی پخش دارند.

این دستگاه‌ها وظیفه تقویت سیگنال‌های صوتی با قدرت بالا و کیفیت مناسب را بر عهده دارند تا بتوانند سیگنال‌های ضعیف را به سطحی برسانند که برای راه‌اندازی بلندگوها و سیستم‌های صوتی بزرگ مناسب باشند. با توجه به حساسیت عملکرد و استفاده مداوم، بردهای الکترونیکی آمپلی‌فایرهای پیشرفته در معرض استهلاک و خرابی قرار دارند.

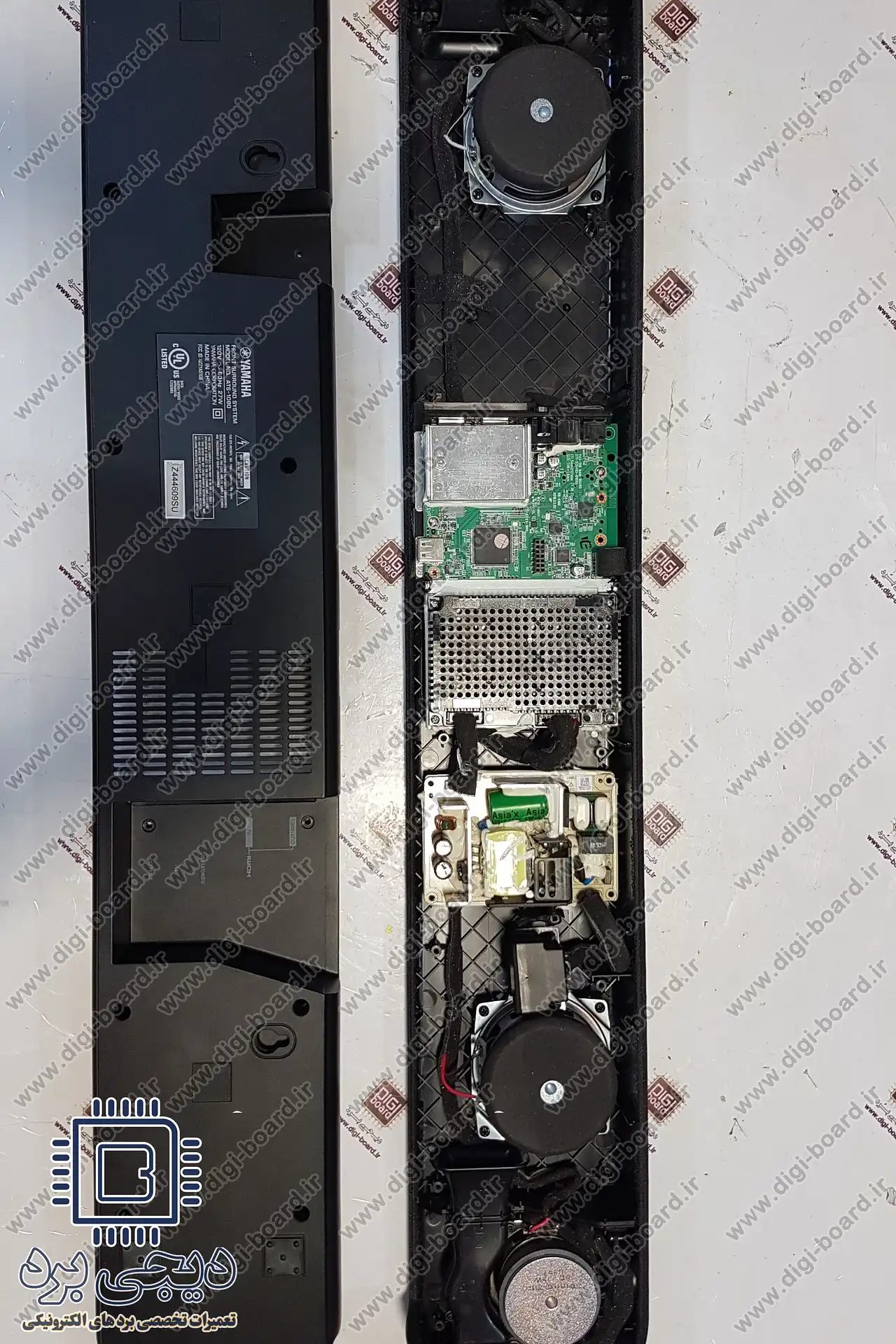

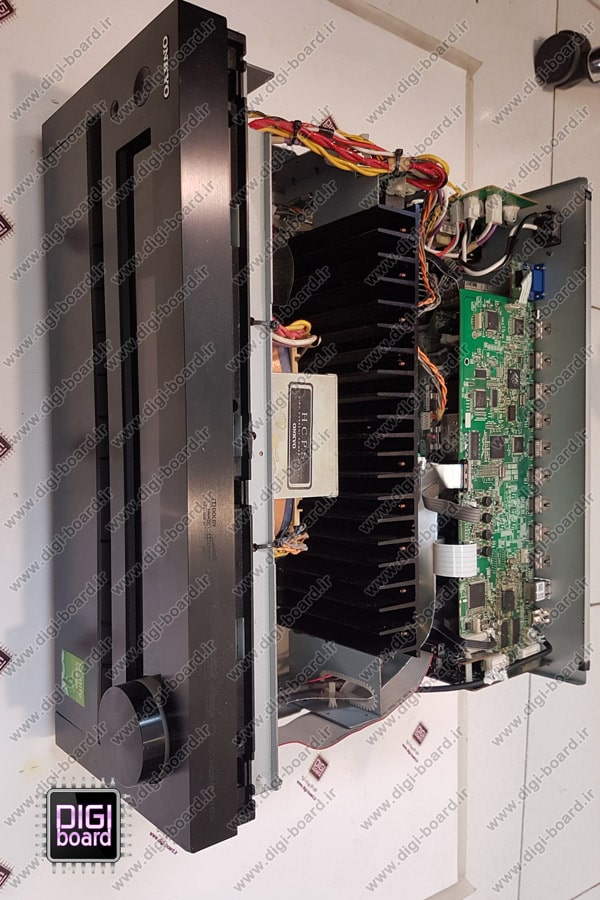

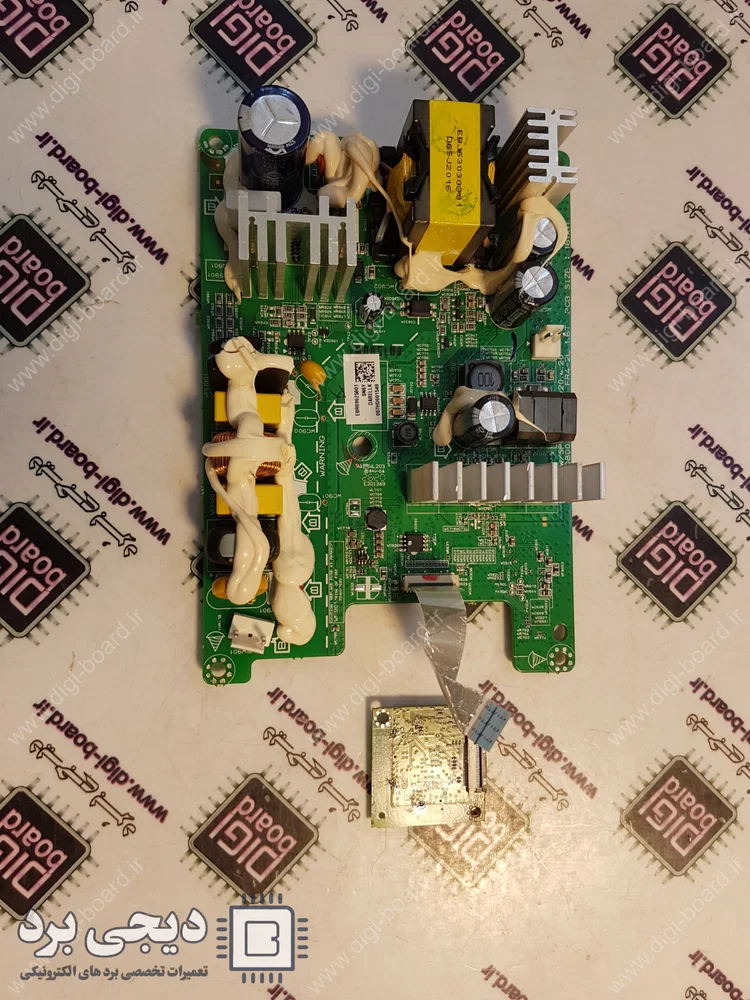

مروری بر ساختار و برندهای مطرح آمپلی‌فایرهای حرفه‌ای

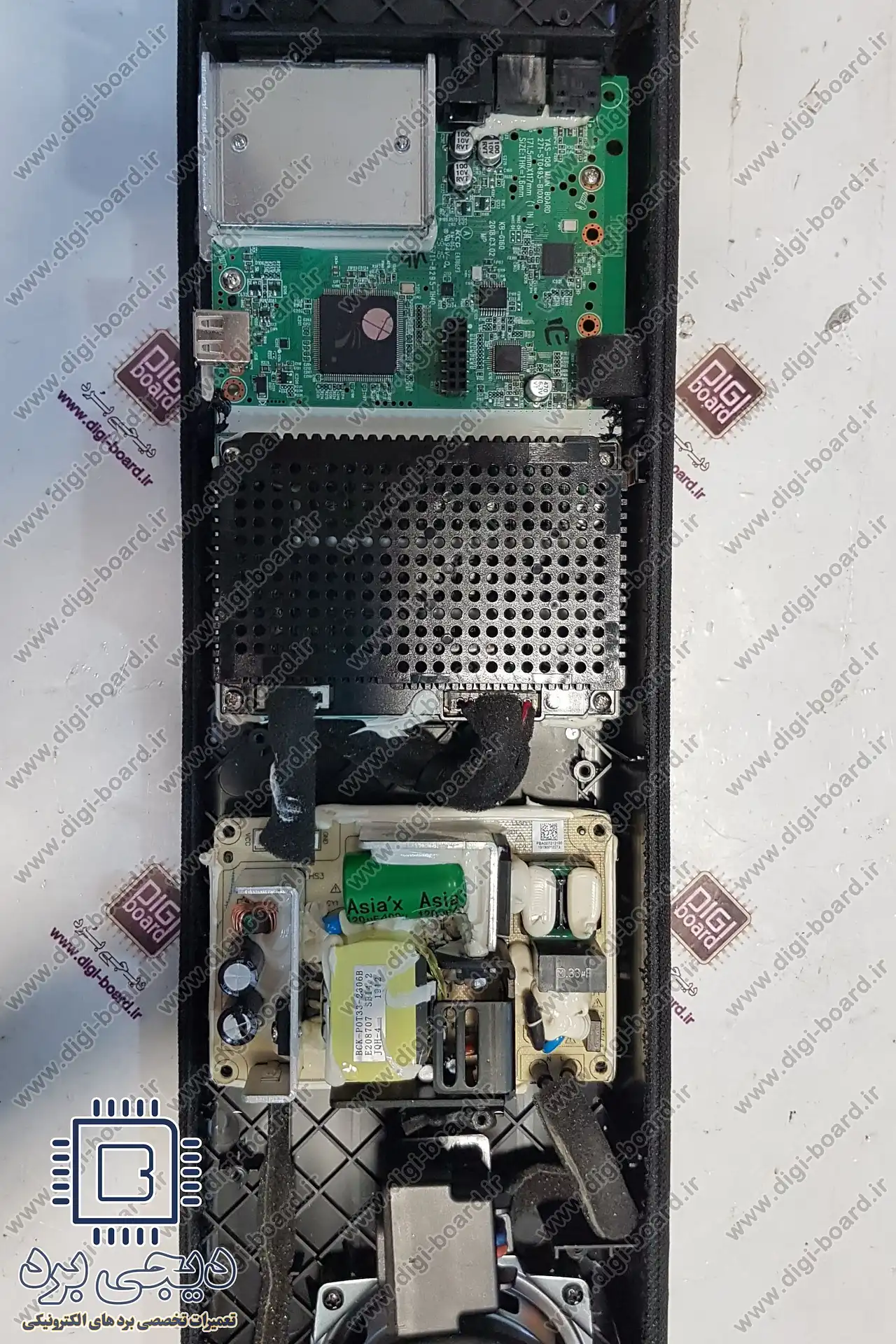

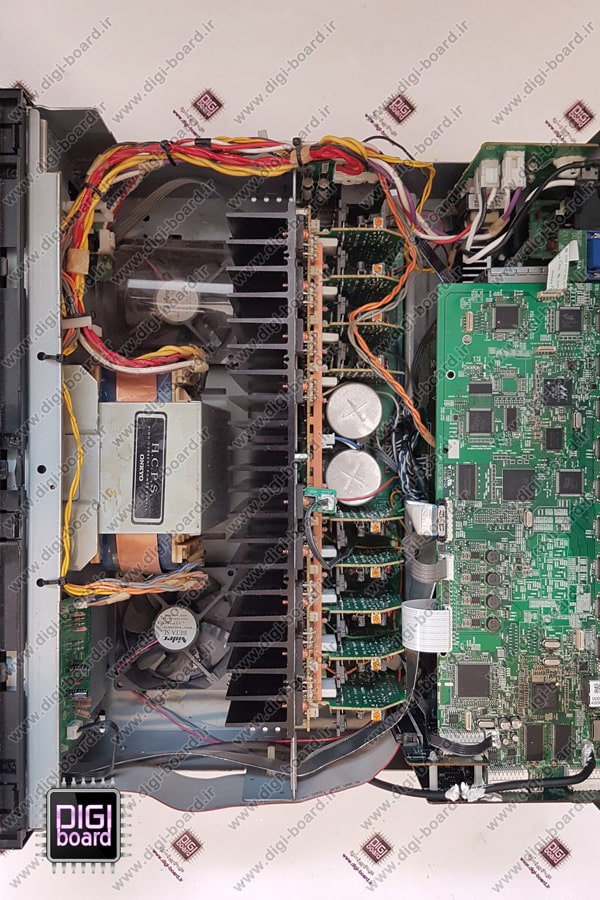

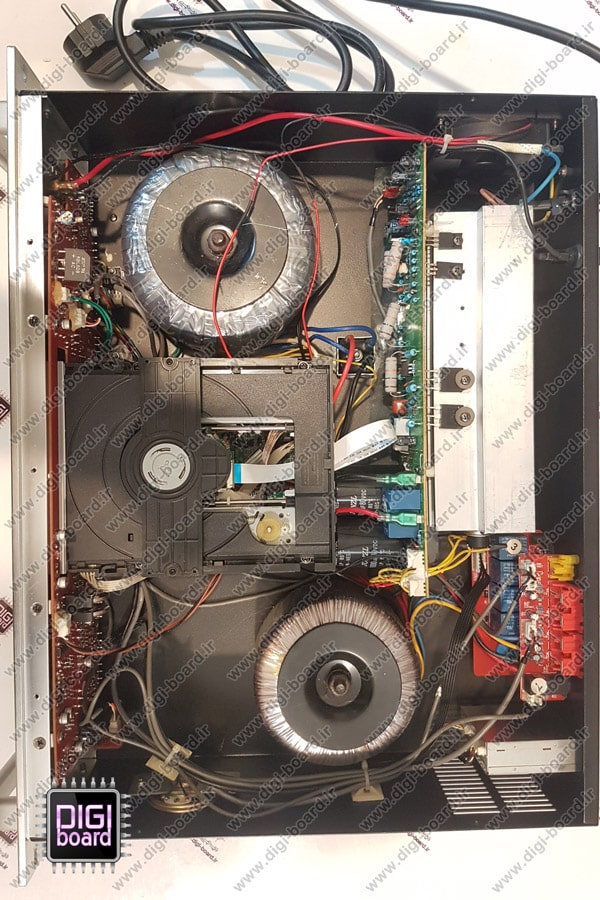

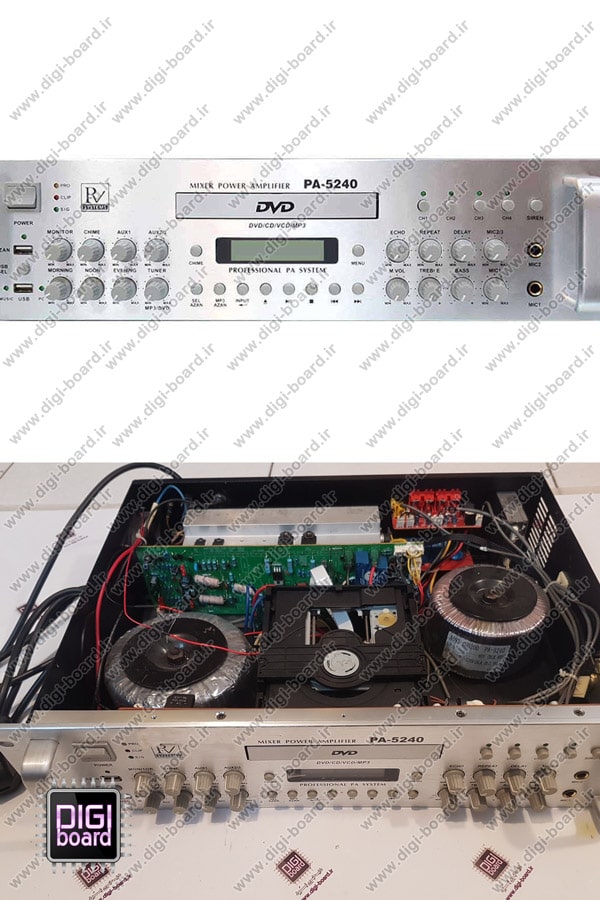

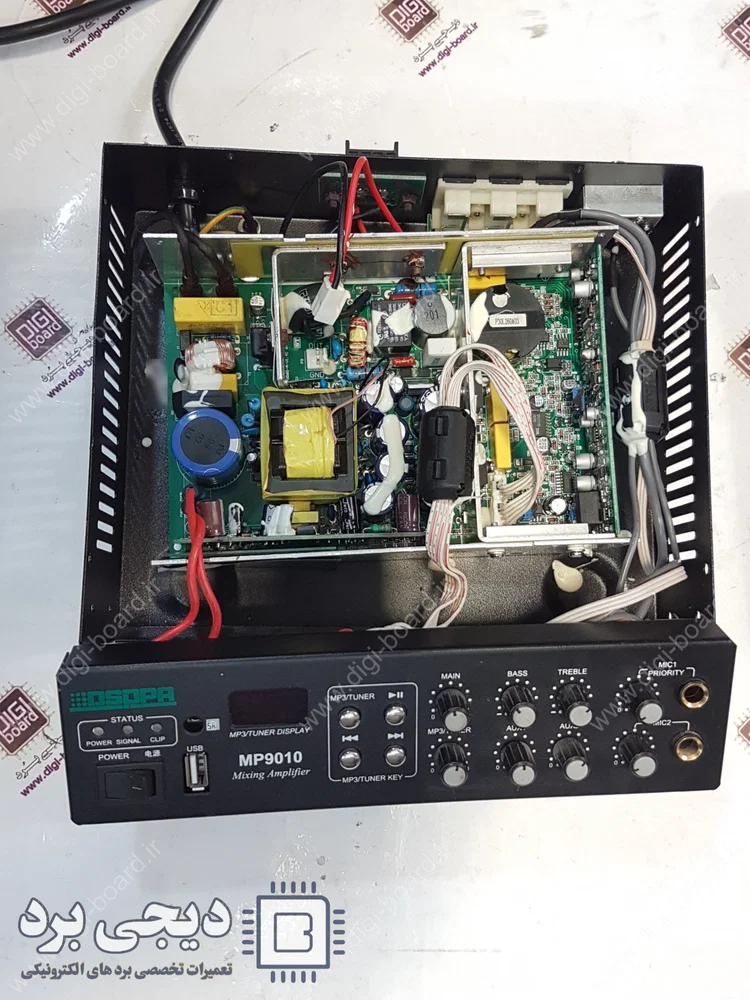

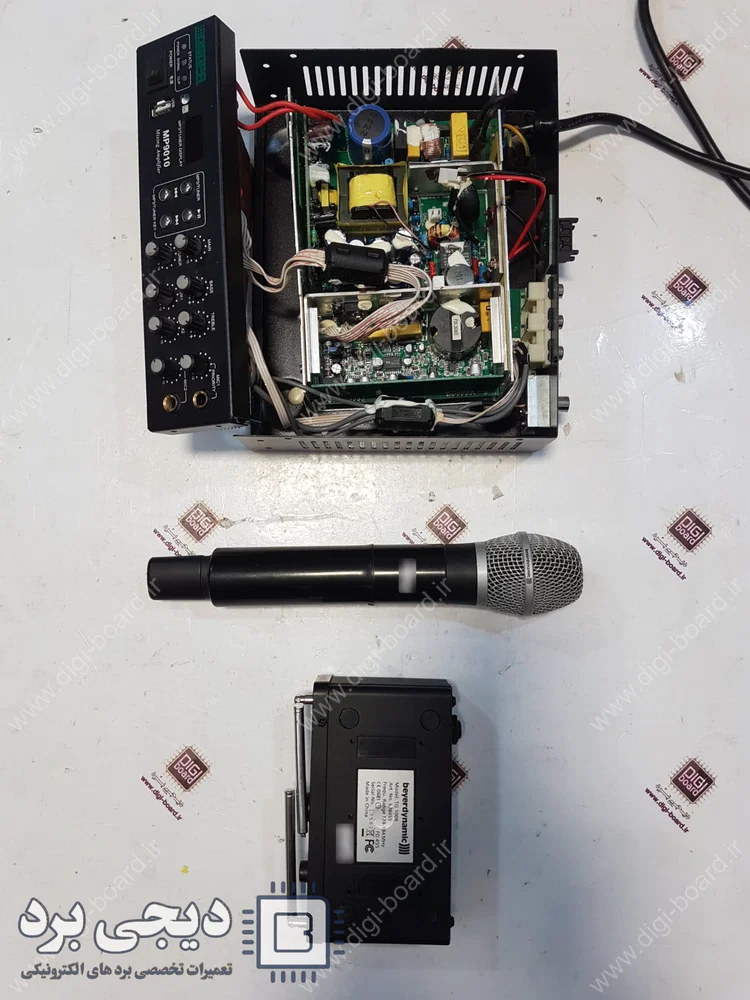

درک ساختار داخلی آمپلی‌فایرها، شامل بخش منبع تغذیه، پیش‌تقویت‌کننده (Pre-Amp)، تقویت‌کننده قدرت (Power Amp) و بخش‌های محافظتی، برای یک تکنسین ضروری است. منابع تغذیه سوئیچینگ (SMPS) در آمپلی‌فایرهای حرفه‌ای مدرن، نقش حیاتی در تامین ولتاژهای پایدار و با جریان بالا دارند.

مدل‌های محبوب آمپلی‌فایرهای موجود در بازار ایران

شناخت مدل‌ها و برندهای رایج به تکنسین کمک می‌کند تا با شماتیک‌ها و نقاط ضعف متداول آن‌ها آشناتر باشد. مطرح‌ترین آمپلی فایرهای در بازار ایران عبارتند از:

• Sony (سونی) – ژاپن
  • XM-N1004: آمپلی‌فایر ۴ کانال با توان خروجی ۱۰۰۰ وات، مناسب برای سیستم‌های صوتی خودرو با کیفیت بالا.
  • XM-N502: آمپلی‌فایر ۲ کانال با طراحی ساده و عملکرد قابل‌اعتماد، مناسب برای تقویت بلندگوهای جلو یا عقب خودرو.
  • XM-GS4: آمپلی‌فایر ۴ کانال با کیفیت صدای بالا و طراحی جمع‌و‌جور، مناسب برای نصب در فضاهای محدود.
• Pioneer (پایونیر) – ژاپن
  • GM-A6704: آمپلی‌فایر ۴ کانال با توان خروجی بالا، مناسب برای سیستم‌های صوتی متوسط و حرفه‌ای.
  • GM-DX874: آمپلی‌فایر دیجیتال با طراحی فشرده و عملکرد قدرتمند، مناسب برای نصب در فضاهای محدود.
  • GM-A3702: آمپلی‌فایر ۲ کانال با کیفیت صدای بالا، مناسب برای تقویت بلندگوهای جلو یا عقب خودرو.
• JVC (جی‌وی‌سی) – ژاپن
  • KS-AX202: آمپلی‌فایر ۲ کانال با طراحی ساده و عملکرد قابل‌اعتماد، مناسب برای تقویت بلندگوهای جلو یا عقب خودرو.
  • KS-AX3202: آمپلی‌فایر ۲ کانال با توان خروجی بالا، مناسب برای سیستم‌های صوتی خودرو با کیفیت بالا.
  • KS-AX3101D: آمپلی‌فایر مونو با توان خروجی بالا، مناسب برای راه‌اندازی ساب‌ووفر‌های قدرتمند.
• Kenwood (کنوود) – ژاپن
  • KAC-PS704EX: آمپلی‌فایر ۴ کانال با توان خروجی بالا، مناسب برای سیستم‌های صوتی حرفه‌ای خودرو.
  • KAC-M1804: آمپلی‌فایر کامپکت با طراحی ضدآب، مناسب برای استفاده در شرایط محیطی سخت.
  • KAC-9106D: آمپلی‌فایر مونو با توان خروجی بالا، مناسب برای راه‌اندازی ساب‌ووفر‌های قدرتمند.
• MB Acoustics (ام‌بی آکوستیکس) – چین
  • MBA-4110GF: آمپلی‌فایر ۴ کانال با توان خروجی بالا، مناسب برای سیستم‌های صوتی خودرو با کیفیت بالا.
  • MBA-805: آمپلی‌فایر ۴ کانال با طراحی ساده و عملکرد قابل‌اعتماد، مناسب برای تقویت بلندگوهای جلو یا عقب خودرو.
  • MBA-8000NX: آمپلی‌فایر ۴ کانال با توان خروجی بالا و طراحی مقاوم، مناسب برای سیستم‌های صوتی حرفه‌ای خودرو.
• Maxeeder (مکسیدر) – چین
  • BM408: آمپلی‌فایر ۴ کانال با توان خروجی بالا، مناسب برای سیستم‌های صوتی خودرو با کیفیت بالا.
  • BM805: آمپلی‌فایر ۴ کانال با طراحی ساده و عملکرد قابل‌اعتماد، مناسب برای تقویت بلندگوهای جلو یا عقب خودرو.
  • MX-AP1000: آمپلی‌فایر مونو با توان خروجی بالا، مناسب برای راه‌اندازی ساب‌ووفر‌های قدرتمند.

تحلیل فنی کلاس‌های آمپلی‌فایر و اثر آن در تعمیرات

کلاس کاری آمپلی‌فایر (مانند A, B, AB, D) مستقیماً بر بازده حرارتی، کیفیت صدا و نوع قطعات به‌کاررفته تأثیر می‌گذارد و لذا در روند عیب‌یابی و تعمیر آمپلی فایر های حرفه‌ای بسیار حیاتی است.

کلاس A

• اصول عملکرد: ترانزیستور خروجی در تمام سیکل سیگنال (۳۶۰ درجه) در حالت هدایت (Conduct) باقی می‌ماند.
• مزایا: بالاترین وفاداری صوتی (Fidelity) و کمترین اعوجاج (Distortion).
• معایب و نکات تعمیراتی: بازدهی انرژی بسیار پایین (حدود ۲۵ درصد) و تولید گرمای بالا. این گرما فشار زیادی به ترانزیستورهای قدرت، هیت‌سینک و قطعات اطراف می‌آورد. در تعمیر، تمرکز بر اتصالات لحیم سرد شده و سلامت حرارتی قطعات خروجی و بررسی دقیق مدار بایاس (Bias Circuit) ضروری است.

کلاس B

• اصول عملکرد: دو ترانزیستور خروجی، هر کدام نیمی از سیگنال (۱۸۰ درجه) را تقویت می‌کنند.
• مزایا: بازدهی انرژی بالاتر (حدود ۵۰-۷۸ درصد).
• معایب و نکات تعمیراتی: مستعد “اعوجاج تقاطعی” یا “کراس‌اوور دیستورشن” (Crossover Distortion). در تعمیرات، باید مدار بایاسینگ را برای اطمینان از حذف این اعوجاج تنظیم مجدد کرد.

کلاس AB

• اصول عملکرد: ترکیبی از کلاس A و B. هر ترانزیستور کمی بیش از نیم سیکل (بیشتر از ۱۸۰ درجه) هدایت می‌کند.
• مزایا: تعادل مناسبی بین بازدهی (حدود ۵۰-۶۰ درصد) و کیفیت صدای بالا (اعوجاج کم). این کلاس رایج‌ترین در آمپلی‌فایرهای خودرویی و خانگی است.
• نکات تعمیراتی: عیب‌یابی معمولاً بر مدار خروجی و منبع تغذیه متمرکز است. عدم تنظیم صحیح ولتاژ بایاس (Bias Voltage) می‌تواند منجر به گرمای بیش از حد یا اعوجاج تقاطعی شود.

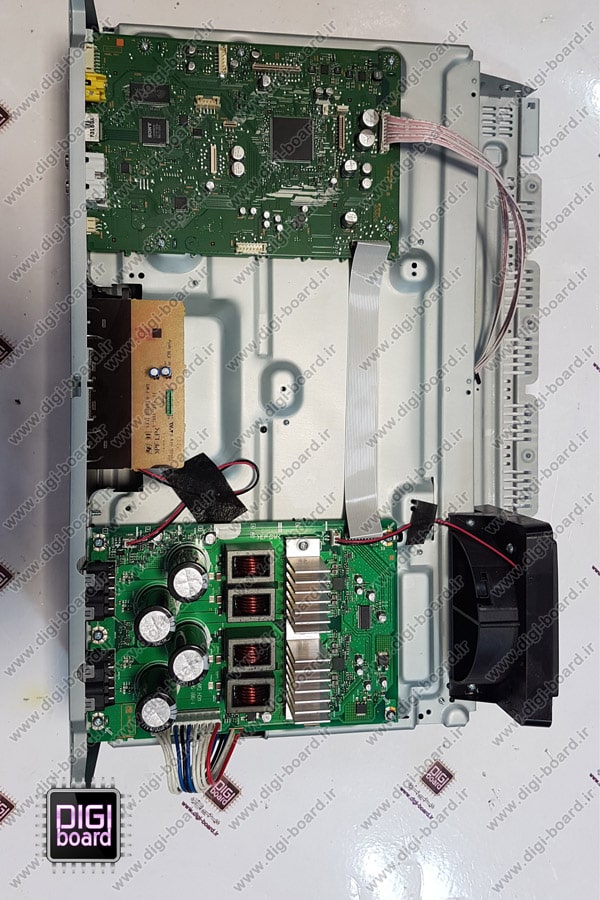

کلاس D

• اصول عملکرد: تقویت‌کننده‌های سوئیچینگ که سیگنال آنالوگ را به پالس‌های PWM (Pulse Width Modulation) تبدیل کرده و سپس تقویت می‌کنند.
• مزایا: بازدهی بسیار بالا (تا ۹۰ درصد) و تولید گرمای کم، امکان طراحی فشرده‌تر.
• نکات تعمیراتی: پیچیدگی مدارات سوئیچینگ و فیلترهای خروجی (Low-Pass Filter). خرابی‌ها اغلب در ماسفت‌های سوئیچینگ و آی‌سی‌های درایور آن‌ها رخ می‌دهد. استفاده از اسیلوسکوپ برای بررسی سیگنال‌های PWM و خروجی فیلتر شده، ابزاری کلیدی است. همچنین، پایداری خروجی به دلیل نوسانات فرکانسی باید به دقت بررسی شود.

مشکلات رایج در تعمیر آمپلی فایر های حرفه‌ای و علل ریشه‌ای

تکنسین برای تشخیص دقیق و سریع، باید با علائم و دلایل ریشه‌ای خرابی‌های متداول آشنا باشد.

۱. دستگاه روشن نمی‌شود

• علل ریشه‌ای و جزئیات فنی:

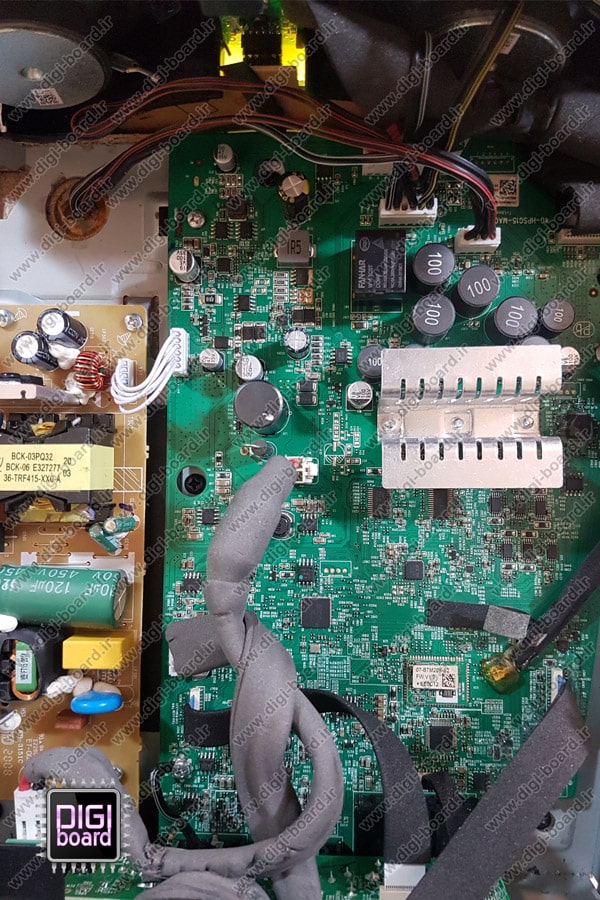

  • خرابی در بخش منبع تغذیه داخلی: سوختگی ترانزیستورهای سوئیچینگ (در SMPS)، خرابی دیودهای یکسوساز پل یا رگولاتورها، خشک شدن یا اتصال کوتاه شدن خازن‌های فیلتر اولیه و ثانویه.
  • سوختگی فیوز اصلی: غالباً نشانگر یک اتصال کوتاه شدید در مسیر ورودی پاور یا بخش ترانزیستورهای قدرت است.
  • خرابی آی‌سی پاور یا برد کنترلی: در آمپلی‌فایرهای دیجیتال، آی‌سی مدیریت توان (PMIC) ممکن است دچار مشکل شده باشد.
• روند عملیاتی تعمیر:
  1. بررسی اولیه: بررسی ولتاژ ورودی و سلامت کابل.
  2. تست فیوز و دیودها: تست پیوستگی فیوزها و دیودهای ورودی با مولتی‌متر.
  3. عیب‌یابی مدار تغذیه (پاور): با استفاده از مولتی‌متر، ولتاژهای خروجی ترانسفورماتور و رگولاتورهای ولتاژ را اندازه‌گیری کنید. در مدارهای سوئیچینگ، سلامت ماسفت‌های ورودی و آی‌سی درایور آن‌ها بسیار مهم است.
  4. تعویض قطعات معیوب: تعویض ترانزیستورهای قدرت، ماسفت‌ها و آی‌سی‌های پاور با قطعات اورجینال و با دقت در نصب هیت‌سینک.

۲. صدای خروجی در یک یا چند کانال با مشکل مواجه شده است

• علل ریشه‌ای و جزئیات فنی:
  • خرابی ترانزیستورهای قدرت خروجی: این ترانزیستورها (معمولاً BJT یا MOSFET) تحت فشار بار (بلندگو) و گرما کار می‌کنند و مستعد سوختگی (شورت یا اپن) هستند.
  • آسیب به آی‌سی درایور یا پری‌آمپلی‌فایر: آی‌سی‌های درایور وظیفه تغذیه سیگنال به ترانزیستورهای قدرت را دارند و خرابی آن‌ها منجر به قطع یا اعوجاج خروجی می‌شود.
  • خرابی خازن‌های کوپلینگ: خازن‌های الکترولیتی در مسیر سیگنال می‌توانند خشک شوند و مسیر سیگنال صوتی را قطع یا کیفیت آن را کاهش دهند.
• روند عملیاتی تعمیر:
  1. تست ولتاژ بایاس: اندازه‌گیری ولتاژ بایاس (Bias Voltage) در پایه ترانزیستورهای خروجی هر کانال برای شناسایی وضعیت فعال بودن یا خرابی.
  2. بررسی DC Offset: اندازه‌گیری ولتاژ DC در خروجی بلندگو (باید نزدیک به صفر میلی‌ولت باشد). وجود ولتاژ DC قابل‌توجه نشان‌دهنده خرابی جدی در طبقه تقویت قدرت است.
  3. تعویض قطعات خروجی: تعویض جفت ترانزیستورهای (Pair) معیوب در خروجی (مانند ترانزیستورهای $NPN$ و $PNP$ مکمل) و اطمینان از همسان بودن آن‌ها.

۳. صدای خروجی دارای نویز یا اختلال است

• علل ریشه‌ای و جزئیات فنی:
  • نویز الکتریکی (EMI/RFI): ناشی از شیلدینگ ضعیف یا القای نویز از مدارات سوئیچینگ به مدارات آنالوگ حساس.
  • Ground Loop: اتصال زمین نامناسب که باعث اختلاف پتانسیل بین نقاط زمین و ایجاد صدای همهمه (Hum) یا ویزویز (Buzz) می‌شود.
  • خرابی خازن‌های فیلتر: خازن‌های صافی در بخش تغذیه یا کوپلینگ سیگنال در پری‌آمپلی‌فایر، وظیفه حذف نویز و ریپل (Ripple) را دارند. خرابی آن‌ها مستقیماً نویز را افزایش می‌دهد.
• روند عملیاتی تعمیر:
  1. بررسی خازن‌ها: تست ESR (Equivalent Series Resistance) خازن‌های فیلتر با ESR متر تخصصی.
  2. تست اتصال زمین: بررسی نقاط اتصال زمین (Ground) بر روی برد و در منبع تغذیه و رفع مشکلات Ground Loop.
  3. بررسی سیگنال با اسیلوسکوپ: استفاده از اسیلوسکوپ برای ردیابی نویز از ورودی تا خروجی و شناسایی دقیق نقطه‌ای که نویز ایجاد می‌شود (غالباً در پری‌آمپلی‌فایر یا ورودی تغذیه).

۴. یکی از ورودی یا خروجی‌های دستگاه از کار افتاده است

• علل ریشه‌ای و جزئیات فنی:
  • خرابی مکانیکی کانکتورها: شکستگی یا لحیم سرد شده در سوکت‌های RCA، XLR یا ترمینال‌های بلندگو.
  • سوختگی آی‌سی‌های سوئیچینگ/انتخاب‌کننده سیگنال: در آمپلی‌فایرهای دارای ورودی‌های متعدد، آی‌سی‌های مالتی‌پلکسر (Multiplexer) وظیفه انتخاب ورودی را دارند و ممکن است دچار خرابی شوند.
  • خرابی مدار محافظ خروجی (Relay): رله‌های محافظ در خروجی بلندگوها (جهت جلوگیری از رسیدن ولتاژ DC به اسپیکر) ممکن است فعال نشوند یا کنتاکت آن‌ها دچار مشکل شده باشد.
• روند عملیاتی تعمیر:
  1. تست پیوستگی: استفاده از مولتی‌متر برای تست پیوستگی مسیر سیگنال از کانکتور ورودی تا پری‌آمپلی‌فایر.
  2. تست رله محافظ: بررسی ولتاژ درایور رله و تست عملکرد کنتاکت‌های رله.

۵. فیوز دستگاه به‌طور مکرر می‌سوزد

• علل ریشه‌ای و جزئیات فنی:
  • اتصال کوتاه دائمی: شایع‌ترین دلیل، اتصال کوتاه شدن ترانزیستورهای قدرت یا ماسفت‌های سوئیچینگ منبع تغذیه است.
  • جریان هجومی بالا (Inrush Current): خرابی مدار سافت‌استارت (Soft-Start) که جریان هجومی اولیه هنگام روشن شدن را محدود می‌کند.
  • خرابی ترانسفورماتور: وجود اتصال کوتاه داخلی در سیم‌پیچ‌های ترانسفورماتور اصلی.
• روند عملیاتی تعمیر:
  1. تخلیه خازن‌های بزرگ: قبل از هر تستی، مطمئن شوید خازن‌های بزرگ تغذیه کاملاً تخلیه شده‌اند.
  2. تست قطعات اکتیو: تست ترانزیستورها و ماسفت‌ها در طبقه پاور با مولتی‌متر در حالت دیود (Diode Mode) برای شناسایی اتصالات کوتاه.

ابزارهای تخصصی مورد نیاز برای تعمیر آمپلی فایر

یک تکنسین حرفه‌ای تعمیر آمپلی فایر های حرفه‌ای باید به مجموعه‌ای از ابزارهای اندازه‌گیری و لحیم‌کاری تخصصی مجهز باشد.

۱. ابزارهای اندازه‌گیری و عیب‌یابی

• مولتی‌متر دیجیتال دقیق (DMM): برای اندازه‌گیری ولتاژهای DC و AC، جریان و تست دیود/پیوستگی (Continuity).
• اسیلوسکوپ دیجیتال (Digital Oscilloscope): ابزاری ضروری برای مشاهده شکل موج‌های سیگنال صوتی، اندازه‌گیری فرکانس و ردیابی منابع نویز. برای آمپلی‌فایرهای کلاس D، استفاده از پروب‌های ولتاژ بالا با پهنای باند مناسب توصیه می‌شود.
• LCR متر و ESR متر: برای اندازه‌گیری دقیق ظرفیت، القا و مقاومت خازن‌ها، به ویژه ESR خازن‌های الکترولیتی که عمر مفیدشان محدود است.
• تستر قطعات نیمه‌هادی (Component Tester): برای تست سریع ترانزیستورها، دیودها و ماسفت‌ها خارج از مدار.
• منبع تغذیه متغیر و محدود کننده جریان (Variable Current-Limited Power Supply): برای تست آمپلی‌فایر پس از تعمیر اولیه با جریان محدود، به منظور جلوگیری از سوختگی مجدد قطعات در صورت وجود اتصالات کوتاه پنهان.

۲. ابزارهای لحیم‌کاری و مونتاژ

• هویه هوشمند با قابلیت کنترل دما (Soldering Station): ضروری برای لحیم‌کاری دقیق قطعات حساس و قطعات با پایه‌های زیاد (مانند آی‌سی‌های SMD).
• هیتر و هات‌ایر (Hot Air Rework Station): برای جداسازی و نصب مجدد قطعات SMD و آی‌سی‌های چندپایه (مانند آی‌سی‌های درایور و پری‌آمپلی‌فایر).
• پمپ و سیم قلع‌کش: برای پاک‌سازی دقیق سوراخ‌ها و پدهای لحیم‌کاری.
• ابزارهای کمکی ESD Safe: استفاده از مچ‌بند و پد ضد الکتریسیته ساکن (ESD) برای محافظت از قطعات حساس، به‌خصوص آی‌سی‌ها و ماسفت‌ها.

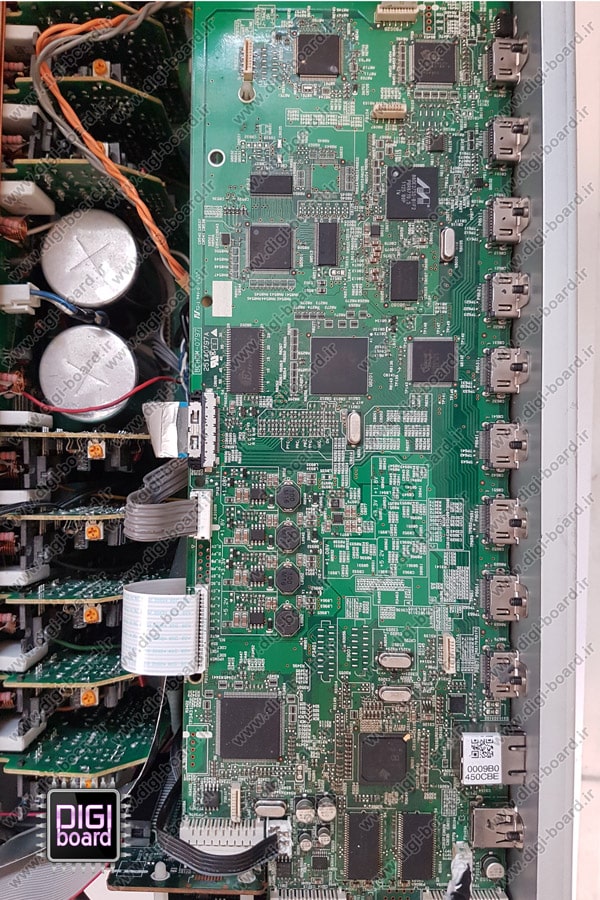

پروتکل‌های پیشرفته در تعمیر برد آمپلی‌فایر حرفه‌ای

تکنسین متخصص فراتر از تعویض قطعات سوخته، با رویکردی سیستمی و فنی اقدام به تعمیر می‌کند:

۱. عیب‌یابی دقیق و تحلیل مدار

• تحلیل علائم خرابی: جمع‌آوری دقیق اطلاعات از مشتری (مانند: “صدای خش‌خش هنگام افزایش ولوم”، “خاموش شدن پس از چند دقیقه کار”).
• بررسی فیزیکی: بررسی بصری (Visual Inspection) برد از نظر آثار سوختگی، تغییر رنگ مقاومت‌ها، بادکردگی خازن‌ها، و لحیم سرد شده، به‌ویژه در پایه‌های قطعات قدرت.
• بررسی سوابق تعمیرات و شماتیک: ارجاع به دیتاشیت قطعات (Datasheet) و نقشه شماتیک برای درک صحیح نقاط تست و ولتاژهای کاری.

۲. تست‌های ولتاژ و سیگنال در نقاط کلیدی

• تست نقطه به نقطه ولتاژ (Voltage Rail Testing): اندازه‌گیری ولتاژهای تغذیه در بخش پری‌آمپلی‌فایر، تقویت‌کننده قدرت و آی‌سی‌های کنترلی. نوسان یا عدم حضور ولتاژ در این نقاط، بخش معیوب را مشخص می‌کند.
• ردیابی سیگنال با اسیلوسکوپ: تزریق یک سیگنال تست سینوسی (Test Sine Wave) به ورودی و ردیابی آن در طول مراحل مختلف مدار (پری‌آمپ، درایور، خروجی) برای شناسایی نقطه‌ای که سیگنال از بین می‌رود یا دچار اعوجاج می‌شود.

۳. تعمیر و تعویض قطعات SMD حساس

• استفاده از ابزارهای دقیق: در بردهای حرفه‌ای مدرن، بسیاری از قطعات کنترلی به صورت SMD هستند. لحیم‌کاری و جداسازی این قطعات باید با هویه‌ها و هیترهای باکیفیت و تحت بزرگنمایی (مانند میکروسکوپ یا ذره‌بین) انجام شود.
• مدیریت حرارتی: اطمینان از اعمال خمیر حرارتی (Thermal Paste) با کیفیت بالا و نصب صحیح واشرهای عایق (Insulators) و بستن پیچ‌های ترانزیستورهای خروجی با گشتاور مناسب روی هیت‌سینک.

۴. کالیبراسیون نهایی و تست عملکرد

• تنظیم مجدد بایاس (Bias Adjustment): پس از تعویض قطعات قدرت، باید ولتاژ بایاس را طبق دستورالعمل سازنده (یا بر اساس تجربه) تنظیم کرد تا هم اعوجاج تقاطعی حذف شود و هم گرمای بیش از حد تولید نشود.
• تست بار (Load Test): تست آمپلی‌فایر با بلندگوهای استاندارد و در توان‌های مختلف (و در صورت لزوم با بار ساختگی یا Dummy Load) برای اطمینان از پایداری و عدم بروز مشکل در شرایط کاری سنگین.
• بررسی عملکرد مدار محافظ: افزایش عمدی ورودی تا آستانه فعال شدن مدار محافظ (Protection Circuit) برای اطمینان از عملکرد صحیح آن در برابر اضافه‌بار یا اتصال کوتاه.
• برنامه‌ریزی و تست نرم‌افزار: در آمپلی‌فایرهای دیجیتال، به‌روزرسانی یا ریست کردن Firmware و انجام تست‌های تشخیصی نرم‌افزاری.

جدول خلاصه عیب‌یابی

تعمیر آمپلی فایر های حرفه‌ای فعالیتی است که ترکیبی از دقت علمی، مهارت عملی و استفاده از تجهیزات پیشرفته را می‌طلبد. از آنجایی که کوچک‌ترین خطای انسانی در عیب‌یابی و تعویض قطعات می‌تواند منجر به آسیب‌های جدی‌تر به سیستم شود، اطمینان از سپردن این فرآیند به متخصصان مجرب و مجهز، اولین و مهم‌ترین گام در حفظ سرمایه و کیفیت سیستم صوتی شماست.
