تعمیر مدارات مخابراتی، فرستندهTransmitter، گیرنده Receiver و مدولاتور Modulator

تعمیر مدارات مخابراتی، فرستندهTransmitter، گیرنده Receiver و مدولاتور Modulator

فرستنده:

  • در الکترونیک و مخابرات، فرستنده یا فرستنده رادیویی یک قطعه الکترونیکی است که یک فرکانس رادیویی جریان متناوب(ac) را ساخته و به آنتن اعمال می کند. سپس آنتن امواج رادیویی را در تمامی جهات منتشر می کند.

فرستنده ها از اجزای ضروری تمامی قطعات الکترونیکی هستند که با کمک موج های رادیویی ارتباط می گیرند. مانند رادیو، تلویزیون، تلفن همراه، واکی-تاکی، شبکه های بی سیم و بلوتوث.

یک فرستنده می تواند یک قطعه الکترونیکی مجزا باشد یا یک مدار الکتریکی که بخشی از قطعه الکترونیکی دیگری باشد.

در مطالب تخصصی فرستنده تحت عنوان “XMTR” یا “TX” نام برده می شود.

هدف بسیاری از فرستنده ها انتقال اطلاعات به صورت ارتباط  رادیویی در یک فاصله بخصوص است.در اصل اطلاعات در قالب یک سیگنال الکتریکی( مانند سیگنال ویدیو از یک دوربین فیلم برداری) به فرستنده ها ارائه می شود. فرستنده سیگنال اطلاعات را برای جابه جایی سوار بر یک سیگنال رادیویی می کند که “مدلاسیون” نامیده می شود.

یک فرستنده معمولا از اجزای زیر تشکیل شده است:

  • مدارمنبع تغذیه   Power Supply: توان الکتریکی ورودی را به ولتاژ های بالاتر تبدیل می کند.
  • نوسان ساز الکترونیکی Electronic oscillator: سیگنال فرکانس رادیویی را تولید می کند. این دستگاه معمولا موجی سینوسی را با اندازه ای ثابت تولید می کند که “موج بر” نامیده می شود. در ترانسمیترهای پیشرفته این نوسان سازهای کریستالی هستند که این فرکانس را تولید می کنند.
  • مدار مدولاتور :Modulatorکه اطلاعات را روی موج بر سوار می کند. مدولاتوراین اطلاعات را به روش های مختلفی بر موج بر سوار می کند.مانند مدلاسیون AM،FM و …
  • تقویت کننده آر اف RF Amplifier: توان سیگنال و دامنه موج های رادیویی را تقویت می کند.

گیرنده:

یک گیرنده رادیویی،قطعه ای الکترونیکی است که موج های رادیویی را دریافت کرده و اطلاعات حمل شده توسط آن ها را به فرم قابل استفاده ای تبدیل می کند.آنتن گیرنده در مسیر موج های رادیویی قرار گرفته و آن ها را به یک فرکانس رادیویی کوچک تبدیل می کند که این فرکانس به گیرنده اعمال می شود.سپس گیرنده اطلاعات مورد نیاز را از این سیگنال جدا می کند.

گیرنده های رادیویی سه کار ویژه روی سیگنال دریافتی از آنتن انجام می دهد:

فیلترینگ Filtering، تقویتAmplification  و دمدولاسیون Demodulation

  • فیلترینگ Filtering : موج های رادیویی از فرستنده های زیادی در هوا عبور می کنند بدون اینکه برای یکدیگر مزاحمتی ایجاد کنند. بدلیل فرکانس های مختلف،این امواج می توانند در گیرنده از یکدیگر تفکیک شوند. به همین منظور،باندپس فیلتر Bandpass Filter به فرکانس مورد نیاز اجازه عبور داده و باقی فرکانس ها را مسدود می نماید.
  • تقویت Amplification: برای افزایش توان سیگنال دریافتی، از مدارهای تقویت کننده استفاده می شود.
  • دمدولاسیون Demodulation: بعد از اینکه سیگنال دریافتی فیلتر و تقویت شد،گیرنده باید اطلاعات را از موج بر استخراج کند. مداری الکتریکی به نام دمدولاتور De modulator این کار را انجام می دهد.
  • یک فرستده و یک گیرنده که با یکدیگر ترکیب شده باشند “ترانسیورTransceivers ” نامیده می شوند.

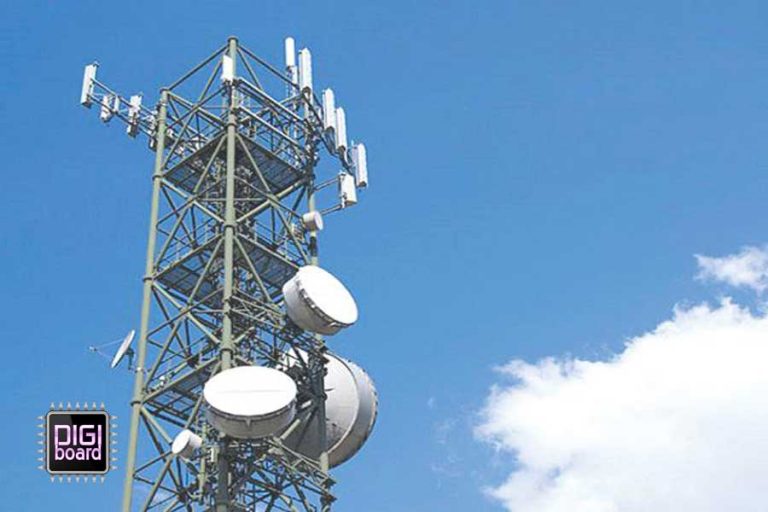

تعمیر منبع تغذیه مخابراتی Power و مدولاتور Modulator

تعمیر منبع تغذیه مخابراتی Power و مدولاتور Modulator

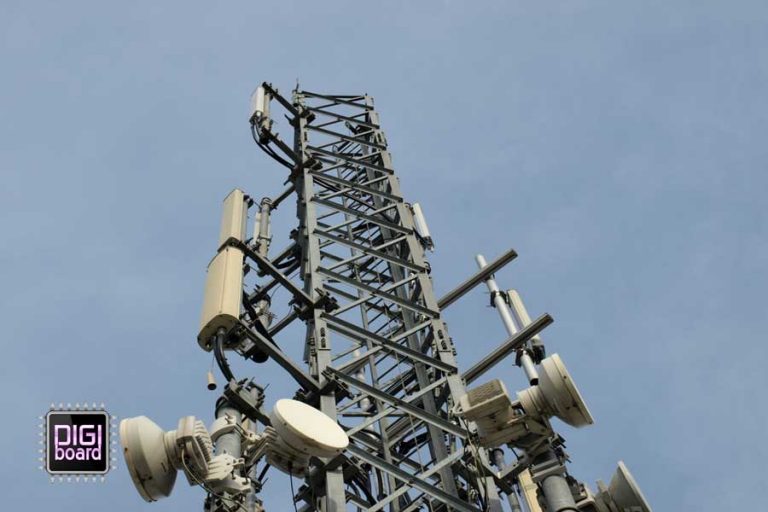

تعمیر-و-عیب-یابی-مدارات-مخابراتی-و-ترنسیور-Transceiver

تعمیر-و-عیب-یابی-مدارات-مخابراتی-و-ترنسیور-Transceiver



در مرکز دیجی برد، تعمیرات تخصصی بردهای مخابراتی، تعمیر فرستنده Transmitter، تعمیر گیرنده Receiver، تعمیر مدولاتور Modulator، تعمیر ترنسیور Transceiver، تعمیر منبع تغذیه Power انجام می شود.

تعمیر مدارات مخابراتی، فرستندهTransmitter، گیرنده Receiver و مدولاتور Modulator



برای دیدن نمونه تعمیرات اینجا کلید کنید.



با تشکر از مهندس حسین شمشیری
