در آزمایشگاه‌های پیشرفته، میکروسکوپ الکترونی روبشی (SEM) حکم چشمِ بینایِ نانوتکنولوژی و صنایع حساس را دارد. اما وقتی این دستگاه استراتژیک با افت رزولوشن، خطای ولتاژ بالا یا خرابی دتکتور مواجه میشود، کل پروسه تحقیقاتی یا تولیدی شما متوقف میگردد. آیا با مشاهده ناپایداری تصویر (Image Drift) یا خاموشی ناگهانی فیلامنت، نگران از دست رفتن داده‌های حساس خود هستید؟
توقف عملکرد این دستگاه تنها یک نقص فنی ساده نیست؛ این یک بحران است که میتواند منجر به عقب‌افتادن پروژه‌های پژوهشی، ضررهای هنگفت در کنترل کیفیت صنعتی و اتلاف زمان گران‌بهای کالیبراسیون شود. هر دقیقه تاخیر در عیبیابی دقیق، به معنای انباشت نمونه‌های تحلیل‌نشده و کاهش اعتبار نتایج است.
در «دیجیبرد»، ما تفاوت بین یک تعمیر سطحی و یک احیای مهندسی را می‌دانیم. در این راهنمای جامع، نه تنها ۱۴ خطای رایج SEM را کالبدشکافی می‌کنیم، بلکه مسیر بازگرداندن دقتِ نانومتری دستگاه شما را با تکیه بر استانداردهای جهانی ترسیم خواهیم کرد. اگر به دنبال تعمیر SEM با گارانتی تخصصی هستید، این مقاله نقشه راه شماست.
میکروسکوپ الکترونی روبشی یا SEM (Scanning Electron Microscope)، ابزاری فراتر از میکروسکوپ‌های نوری است. برخلاف میکروسکوپ‌های معمولی که از فوتون‌های نور برای تصویربرداری استفاده میکنند، SEM از پرتوهای الکترونی برای اسکن سطح نمونه استفاده می‌کند. این دستگاه با تاباندن یک باریکه الکترونی متمرکز بر سطح نمونه، سیگنال‌هایی (مانند الکترون‌های ثانویه) را دریافت کرده و آنها را به تصاویر سه‌بعدی با رزولوشن بسیار بالا و عمق میدان زیاد تبدیل می‌کند.
بسیاری از کاربران تازه‌وارد، تفاوت میان تکنولوژی‌های مختلف تصویربرداری را با هم اشتباه می‌گیرند. برای درک بهتر، در جدول زیر تفاوت‌های کلیدی SEM با سایر ابزارها را بررسی کرده‌ایم:
| ویژگی اصلی | میکروسکوپ نوری (Optical) | میکروسکوپ SEM | میکروسکوپ TEM |
|---|---|---|---|
| منبع انرژی | فوتون (نور مرئی) | باریکه الکترونی | باریکه الکترونی |
| محیط مورد نیاز | هوا/محیط معمولی | خلأ (Vacuum) | خلأ بسیار بالا |
| نوع تصویر | دوبعدی و رنگی | سه‌بعدی و با جزئیات سطح | دوبعدی با ساختار داخلی |
| قدرت تفکیک (Resolution) | محدود (حدود ۲۰۰ نانومتر) | بسیار بالا (در سطح نانو) | فوق‌العاده بالا (اتمی) |
| نحوه بررسی | سطح و نمونه‌های ضخیم | بررسی توپوگرافی سطح | بررسی ساختار داخلی/بافت |
دقت بالای SEM باعث شده تا این دستگاه به ستون اصلی صنایع و مراکز تحقیقاتی تبدیل شود. از آنجایی که تعمیر SEM مستقیماً با کیفیت این کاربردها در ارتباط است، شناخت حوزه‌های استفاده آن ضروری است:
در نهایت، تعمیر SEM فراتر از یک سرویس ساده، تضمین کیفیت داده‌های علمی و صنعتی شماست.
از آنجایی که دقت در نتایج آزمایشگاهی به سلامت ابزارها بستگی دارد، ما در دیجیبرد با بهره‌گیری از مهندسان مجرب، خدمات جامع تعمیر تجهیزات آزمایشگاهی را برای تمامی برندهای معتبر دنیا با تضمین کیفیت و سرعت بالا ارائه می‌دهیم.

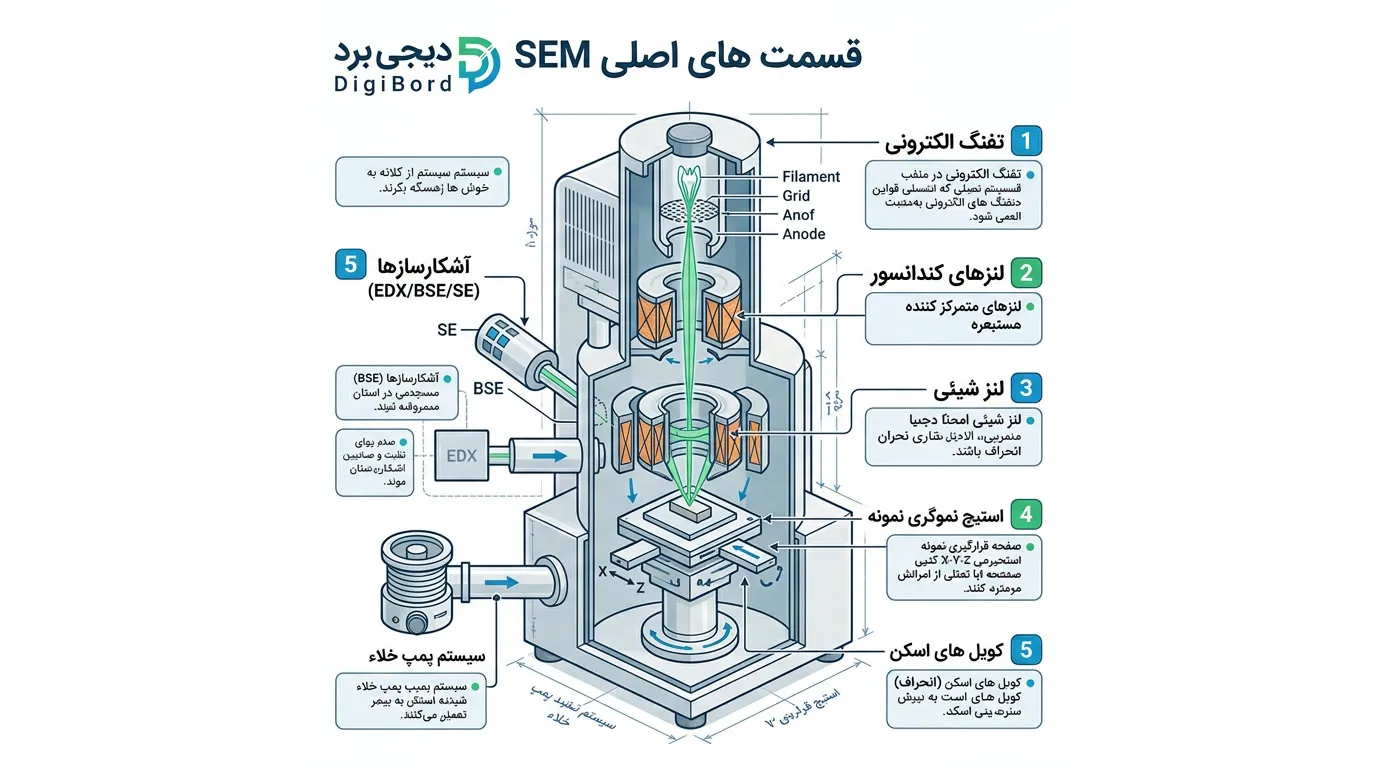

درک معماری داخلی میکروسکوپ الکترونی، کلید اصلی در فرآیند تعمیر SEM است. هر یک از زیرسیستم‌های این دستگاه با دقت میکرومتری طراحی شده‌اند و کوچک‌ترین اختلال در عملکرد آنها، کیفیت تصویر نهایی را تحت تأثیر قرار می‌دهد. آشنایی با این اجزا به شما کمک می‌کند تا در زمان مواجهه با افت عملکرد، منشأ دقیق مشکل را شناسایی کنید.
شناخت این ۵ رکن اساسی، نیمی از مسیر عیبیابی است. برای تعمیر SEM به صورت اصولی، همیشه باید از سیستم خلأ شروع کرده و سپس به بررسی ثبات پرتو و دتکتورها بپردازید تا از سلامت کلی دستگاه اطمینان حاصل کنید.
شناخت سریع و دقیق خطاهای رایج، اولین گام در عیبیابی و تعمیر SEM است. در این بخش، به بررسی مهم‌ترین مواردی می‌پردازیم که بیشترین تأثیر را بر عملکرد دستگاه دارند و معمولاً نیاز به توجه فوری دارند:
فیلامنت، قلب تپنده دستگاه SEM است و وظیفه تولید پرتو الکترونی را بر عهده دارد. این قطعه پس از مدتی کارکرد فرسوده شده و نیاز به تعویض پیدا می‌کند. خرابی یا سوختن کامل فیلامنت به معنای توقف کامل تولید پرتو الکترونی و در نتیجه، عدم امکان تصویربرداری است. علائم اصلی این مشکل شامل عدم تشکیل تصویر، مشاهده تصویری بسیار ضعیف و کمنور، یا خاموش شدن کامل پرتو است که نیاز به تعویض فوری فیلامنت دارد.
حفظ خلأ بالا در ستون میکروسکوپ برای حرکت بدون مانع الکترونها حیاتی است. هرگونه نشت در سیستم خلأ (مانند اورینگ‌های فرسوده، اتصالات شل یا ترک‌خوردگی در محفظه) باعث برخورد الکترونها با مولکولهای هوا شده و افت شدید کیفیت تصویر را به همراه دارد. این خطا میتواند مانع از رسیدن دستگاه به فشار کاری مطلوب شود و اغلب با نمایش پیام‌های هشدار مربوط به خلأ یا ناپایداری در عملکرد سیستم خود را نشان می‌دهد.
منبع تغذیه ولتاژ بالا، نقش اساسی در شتاب‌دهی الکترونها و فراهم کردن انرژی لازم برای تصویربرداری دارد. بروز خطا در این بخش میتواند دلایل متعددی داشته باشد، از جمله خرابی قطعات داخلی منبع تغذیه، مشکلات در اتصالات، یا جرقه زنی (Arcing) در بخش‌های ولتاژ بالا. علائم این خطا معمولاً شامل عدم روشن شدن دستگاه، نمایش پیام‌های هشدار مربوط به HV، یا عدم تشکیل پرتو الکترونی پایدار و قابل کنترل است.
دتکتورها وظیفه دریافت سیگنال‌های الکترونی برگشتی از نمونه و تبدیل آنها به داده‌های تصویری را دارند. خرابی یا آلودگی این قطعات حساس، مانع از نمایش صحیح، با کیفیت و یا حتی دریافت سیگنال میشود. علائم رایج شامل تصاویر بسیار نویزدار، کنتراست پایین، عدم نمایش جزئیات مهم، یا قطع شدن کامل سیگنال دریافتی است که تحلیل دقیق نمونه را غیرممکن می‌سازد.
این خطا، که به صورت حرکت مداوم و ناخواسته تصویر در صفحه نمایش ظاهر میشود، کار با تصویر را بسیار دشوار کرده و تحلیل دقیق جزئیات را مختل می‌کند. لرزش تصویر میتواند ناشی از عوامل مختلفی از جمله ناپایداری پرتو، مشکلات الکترونیکی، یا حتی ارتعاشات خارجی باشد. این ناثباتی، دقت مشاهدات را کاهش داده و نیاز به بررسی فوری سیستمهای مرتبط دارد.
این ناپایداری باعث میشود تا شدت پرتو الکترونی در طول تصویربرداری به طور مداوم تغییر کند. نتیجه آن تصاویری با روشنایی متغیر، پرش‌های ناگهانی، و افزایش چشمگیر نویز پس‌زمینه است. این امر تحلیل دقیق ساختار و سطح نمونه را دشوار می‌کند، زیرا جزئیات مهم ممکن است در نوسانات شدت پرتو گم شوند.
رسوب مواد آلوده (مانند بقایای نمونه یا روغن پمپ) بر روی سطوح لنزها و دیافراگم‌ها، باعث اعوجاج در مسیر پرتو الکترونی میشود. این آلودگی منجر به کاهش وضوح تصویر، اعوجاج (Distortion) در شکل پرتو، و نیاز مکرر به تنظیمات فوکوس و استیگماتور میشود و کیفیت کلی تصویر را به شدت تحت تأثیر قرار می‌دهد.
علاوه بر پنج مورد فوق، سایر خطاهای پرتکرار در دستگاه به شرح زیر هستند:
شناخت این خطاها به اپراتورها کمک می‌کند تا پیش از بروز آسیب‌های جبران‌ناپذیر، اقدامات اولیه را انجام دهند. با این حال، برای عیبیابی دقیق و تعمیر SEM، حتماً باید از متخصصین مجرب و تجهیزات استاندارد استفاده کرد تا دقت و طول عمر دستگاه حفظ شود.
