راهنمای جامع تعمیر دستگاه‌های آنالیز حرارتی (DSC، TGA، DTA، DSC-TGA)

وقتی در آزمایشگاه‌های تحقیقاتی یا صنعتی صحبت از آنالیز حرارتی مواد می‌شود، نام دستگاه‌هایی مثل DSC، TGA و DTA خیلی سریع به میان می‌آید. این تجهیزات نقش بسیار مهمی در بررسی رفتار حرارتی مواد، پلیمرها، داروها، سرامیک‌ها و حتی مواد غذایی دارند. اما همان‌طور که هر دستگاه پیشرفته‌ای ممکن است بعد از مدتی دچار مشکل شود، این تجهیزات هم گاهی نیاز به عیب‌یابی، کالیبراسیون یا تعمیر DSC پیدا می‌کنند.

مثلاً ممکن است ناگهان Baseline دستگاه DSC دچار نوسان شود، یا در دستگاه TGA سیگنال وزن نویز داشته باشد. در چنین شرایطی اگر مشکل به‌درستی تشخیص داده نشود، نتایج آزمایش می‌تواند کاملاً اشتباه باشد و کل فرآیند تحقیق یا کنترل کیفیت را تحت تأثیر قرار دهد.

در این مقاله قرار است به زبان ساده و کاربردی با ساختار دستگاه‌های DSC، TGA و DTA، خطاهای رایج آن‌ها و روش‌های تعمیر DSC و نگهداری اصولی آشنا شوید. اگر با این دستگاه‌ها کار می‌کنید یا مسئول نگهداری تجهیزات آزمایشگاهی هستید، ادامه این راهنما می‌تواند دید بسیار خوبی به شما بدهد.

DSC، TGA و DTA چیست و چه کاربردی دارند؟

در بسیاری از آزمایشگاه‌های تحقیقاتی و صنعتی، برای بررسی رفتار مواد در برابر تغییرات دما از مجموعه‌ای از روش‌ها به نام آنالیز حرارتی (Thermal Analysis) استفاده می‌شود. سه دستگاه پرکاربرد در این حوزه شامل DSC، TGA و DTA هستند که هرکدام اطلاعات متفاوتی درباره ویژگی‌های فیزیکی و شیمیایی مواد ارائه می‌دهند.

به کمک این دستگاه‌ها شما می‌توانید بفهمید یک ماده در چه دمایی ذوب می‌شود، تجزیه می‌شود، تغییر فاز می‌دهد یا وزن آن کاهش پیدا می‌کند. این اطلاعات در صنایع مختلف مانند پلیمر، داروسازی، مواد غذایی، متالورژی و تحقیقات دانشگاهی بسیار حیاتی است.

مهم‌ترین کاربردهای این دستگاه‌ها عبارت‌اند از:

• بررسی دمای ذوب و کریستالیزاسیون مواد
• تحلیل پایداری حرارتی و دمای تجزیه
• اندازه‌گیری تغییرات وزن مواد در اثر حرارت
• مطالعه رفتار فازها و واکنش‌های شیمیایی
• کنترل کیفیت مواد اولیه در صنایع مختلف

شناخت دقیق عملکرد این دستگاه‌ها کمک می‌کند هنگام بروز مشکل، فرآیند عیب‌یابی و تعمیر DSC یا سایر سیستم‌های آنالیز حرارتی سریع‌تر و دقیق‌تر انجام شود.

برای مشاهده پروژه‌های واقعی و تجربه ما در این حوزه، می‌توانید صفحه نمونه کارهای صنعتی دیجی برد را نیز ببینید.

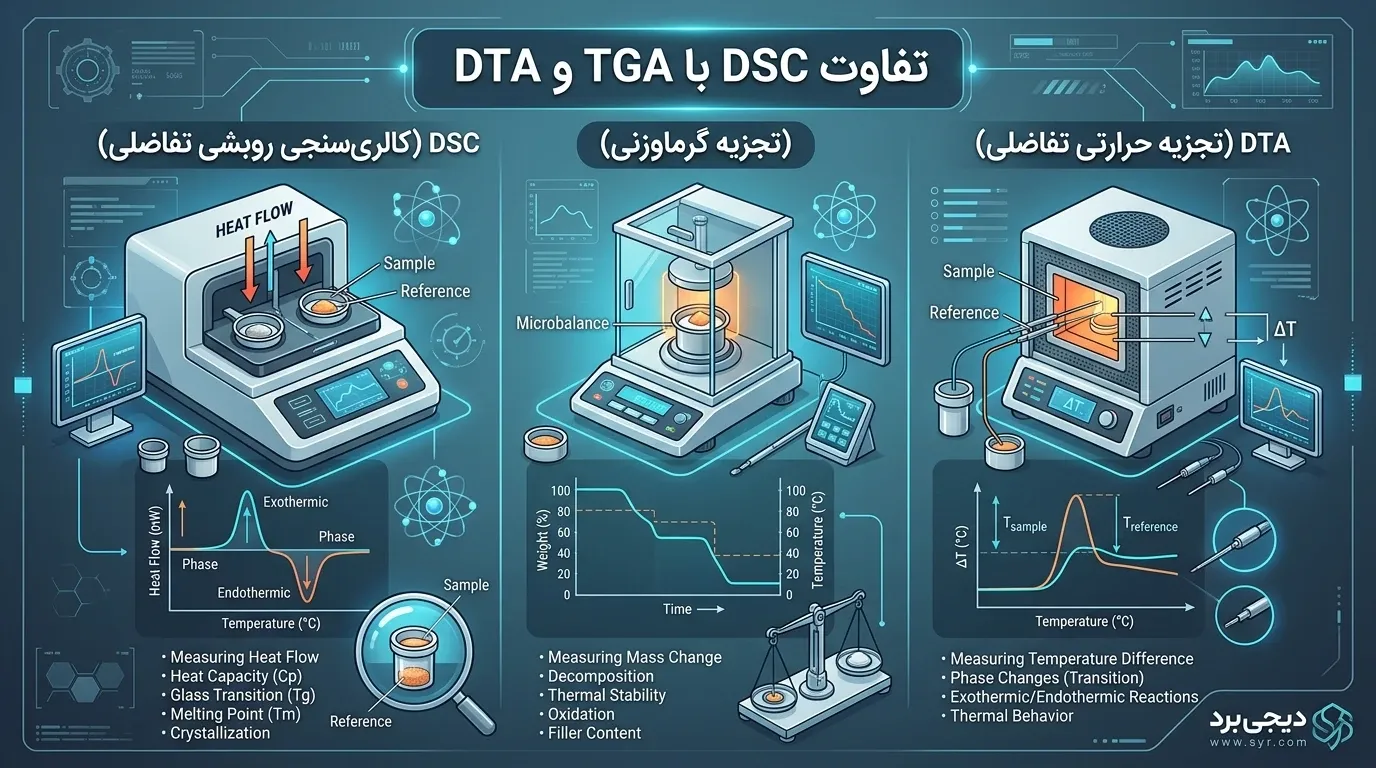

تفاوت DSC با TGA و DTA

اگر در آزمایشگاه با آنالیز حرارتی مواد کار کرده باشید، احتمالاً نام سه تکنیک مهم یعنی DSC، TGA و DTA را زیاد شنیده‌اید. هر سه دستگاه برای بررسی رفتار مواد در دماهای مختلف استفاده می‌شوند، اما نوع اطلاعاتی که ارائه می‌دهند کاملاً متفاوت است. به همین دلیل انتخاب دستگاه مناسب به نوع آزمایش و هدف تحلیل شما بستگی دارد.

به زبان ساده:

• DSC تغییرات جریان حرارت (Heat Flow) در ماده را اندازه‌گیری می‌کند.
• TGA تغییرات وزن نمونه در اثر افزایش دما را ثبت می‌کند.
• DTA اختلاف دمای نمونه و مرجع را در حین گرم شدن بررسی می‌کند.

به همین دلیل هرکدام در تحلیل نوع خاصی از رفتار مواد کاربرد دارند؛ مثلاً برای بررسی دمای ذوب پلیمرها معمولاً از DSC استفاده می‌شود، در حالی که برای تحلیل تجزیه حرارتی یا تبخیر مواد از TGA کمک می‌گیرند.

مقایسه DSC، TGA و DTA

درک این تفاوت‌ها کمک می‌کند هنگام تحلیل داده‌ها یا حتی تعمیر دستگاه‌هایی مثل DSC و TGA بهتر بتوانید منبع خطا یا مشکل عملکرد دستگاه را تشخیص دهید.

اجزای اصلی سیستم آنالیز حرارتی

دستگاه‌های DSC، TGA و DTA از چند بخش کلیدی تشکیل شده‌اند که هرکدام نقش مهمی در دقت اندازه‌گیری و عملکرد صحیح دستگاه دارند. شناخت این اجزا به شما کمک می‌کند هنگام عیب‌یابی یا تعمیر دستگاه‌های آنالیز حرارتی سریع‌تر منبع مشکل را پیدا کنید. در ادامه مهم‌ترین اجزای این سیستم‌ها را بررسی می‌کنیم.

کوره و سیستم کنترل دما

کوره قلب اصلی سیستم آنالیز حرارتی در دستگاه‌های DSC و TGA است. این بخش وظیفه دارد نمونه را با سرعت کنترل‌شده تا دماهای بالا گرم یا سرد کند. در بسیاری از موارد، مشکلات مربوط به کوره یکی از رایج‌ترین دلایل نیاز به تعمیر DSC محسوب می‌شود. در این دستگاه‌ها معمولاً از کوره‌های الکتریکی با کنترل دقیق دما استفاده می‌شود که قادرند برنامه‌های حرارتی مختلف را اجرا کنند. کنترلر دما نیز با استفاده از سیستم PID دمای واقعی را با مقدار تنظیم‌شده مقایسه کرده و اصلاح می‌کند.

سنسورهای دما (Thermocouple و Pt‑100)

برای اندازه‌گیری دقیق دما در دستگاه‌های آنالیز حرارتی از سنسورهایی مانند Thermocouple و Pt‑100 استفاده می‌شود. ترموکوپل‌ها به دلیل تحمل دمای بالا و پاسخ سریع بسیار رایج هستند، در حالی که Pt‑100 دقت بالاتری در اندازه‌گیری دما ارائه می‌دهد. این سنسورها اطلاعات دمایی را به سیستم کنترل ارسال می‌کنند تا دستگاه بتواند تغییرات حرارتی نمونه را ثبت کند. خرابی یا کالیبره نبودن سنسور می‌تواند باعث خطا در نتایج DSC یا TGA شود.

ترازوی دقیق (در TGA)

در دستگاه TGA یک ترازوی بسیار حساس وجود دارد که تغییرات وزن نمونه را در حین افزایش دما اندازه‌گیری می‌کند. این ترازو می‌تواند تغییرات وزن در حد میکروگرم را ثبت کند. به همین دلیل کوچک‌ترین لرزش، آلودگی یا نویز الکترونیکی ممکن است باعث ایجاد خطا در سیگنال وزن شود. نگهداری صحیح، کالیبراسیون منظم و تمیز بودن محفظه اندازه‌گیری از عوامل مهم در حفظ دقت این بخش هستند.

سلول نمونه (Sample Pan)

سلول نمونه یا Sample Pan محفظه‌ای کوچک است که نمونه مورد آزمایش در آن قرار می‌گیرد. این سلول معمولاً از موادی مانند آلومینیوم، پلاتین یا سرامیک ساخته می‌شود تا در برابر دماهای بالا و واکنش‌های شیمیایی مقاوم باشد. نوع سلول انتخابی می‌تواند بر نتایج آزمایش تأثیر مستقیم بگذارد، زیرا انتقال حرارت بین نمونه و کوره از طریق همین بخش انجام می‌شود. اگر سلول دچار آلودگی، تغییر شکل یا آسیب شود، ممکن است داده‌های حرارتی دچار خطا شوند و حتی نیاز به بررسی و تعمیر DSC برای اطمینان از عملکرد صحیح سیستم احساس شود.

برد الکترونیکی و سیستم کنترل

برد الکترونیکی در واقع مغز دستگاه محسوب می‌شود. این بخش وظیفه پردازش سیگنال‌های دریافتی از سنسورها، کنترل کوره، ثبت داده‌ها و ارتباط با نرم‌افزار تحلیل را بر عهده دارد. در بسیاری از دستگاه‌ها، بردهایی مانند DigiBoard یا بردهای کنترل دیجیتال برای مدیریت تمام فرآیندها استفاده می‌شوند. خرابی قطعات الکترونیکی، نویز سیگنال یا مشکلات ارتباطی می‌تواند عملکرد دستگاه را مختل کرده و نیاز به تعمیر تخصصی ایجاد کند.

سیستم خنک‌کننده

در بسیاری از آزمایش‌ها لازم است پس از گرم شدن نمونه، دستگاه بتواند آن را به‌سرعت خنک کند. به همین دلیل در سیستم‌های آنالیز حرارتی از سیستم‌های خنک‌کننده با هوا، آب یا نیتروژن مایع استفاده می‌شود. این سیستم کمک می‌کند چرخه‌های حرارتی سریع‌تر انجام شوند و دمای دستگاه در محدوده ایمن باقی بماند. عملکرد نادرست سیستم خنک‌کننده می‌تواند باعث نوسان دما یا افزایش زمان آزمایش شود.

شناخت اجزایی مانند کوره، سنسور دما، ترازوی دقیق، سلول نمونه و برد الکترونیکی به نگهداری صحیح دستگاه کمک می‌کند. عملکرد درست این بخش‌ها باعث ثبت نتایج دقیق در آزمایش‌های DSC و TGA می‌شود و از بروز خطا یا نیاز به تعمیر DSC جلوگیری می‌کند.

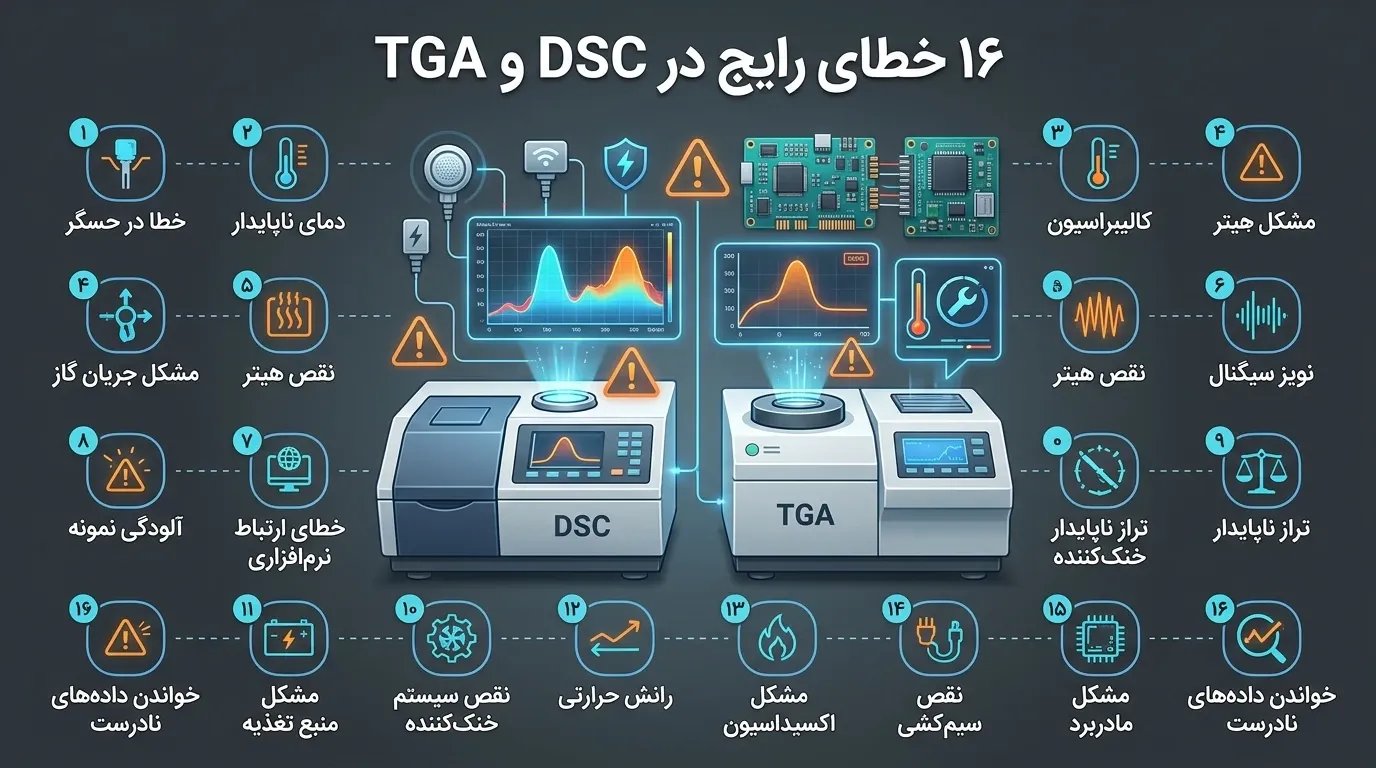

۱۶ خطای رایج در DSC و TGA

در دستگاه‌های آنالیز حرارتی مانند DSC و TGA دقت اندازه‌گیری اهمیت بسیار زیادی دارد. حتی یک خطای کوچک در دما، وزن یا سیگنال دستگاه می‌تواند باعث شود نتایج آزمایش قابل اعتماد نباشند. بسیاری از این مشکلات به دلیل کالیبراسیون نادرست، خرابی سنسورها، آلودگی قطعات یا اختلال در سیستم کنترل ایجاد می‌شوند. آشنایی با خطاهای رایج کمک می‌کند فرآیند عیب‌یابی و تعمیر DSC سریع‌تر و دقیق‌تر انجام شود.

Temperature Calibration Error

یکی از خطاهای رایج در دستگاه‌های DSC و TGA، خطای کالیبراسیون دما است. در این حالت دمای واقعی نمونه با دمایی که دستگاه گزارش می‌دهد متفاوت است. این مشکل معمولاً به دلیل کالیبره نبودن سنسور دما، تغییر مشخصات ترموکوپل یا خطا در کنترلر دما رخ می‌دهد. نتیجه این خطا می‌تواند جابه‌جایی پیک‌های حرارتی در نمودار DSC باشد.

Baseline Drift

در برخی آزمایش‌ها ممکن است خط پایه یا Baseline در نمودار دستگاه به مرور زمان تغییر کند. این مشکل معمولاً به دلیل آلودگی سلول نمونه، ناپایداری دمای کوره یا مشکلات الکترونیکی ایجاد می‌شود. Baseline Drift باعث می‌شود تشخیص پیک‌های حرارتی دشوارتر شود و دقت تحلیل کاهش پیدا کند.

Weight Signal Noise (TGA)

در دستگاه TGA گاهی سیگنال وزن دچار نویز یا نوسان می‌شود. این مشکل ممکن است به دلیل لرزش محیط، جریان نامناسب گاز، آلودگی ترازوی دقیق یا اختلال در برد الکترونیکی رخ دهد. وجود نویز در سیگنال وزن باعث می‌شود تغییرات واقعی جرم نمونه به‌درستی ثبت نشود.

Furnace Overshoot

Furnace Overshoot زمانی رخ می‌دهد که دمای کوره برای لحظه‌ای از مقدار تنظیم‌شده بالاتر می‌رود. این مشکل معمولاً به دلیل تنظیم نادرست کنترلر PID یا خرابی سیستم کنترل دما ایجاد می‌شود. در چنین شرایطی ممکن است نمونه قبل از رسیدن به دمای هدف دچار تغییرات ناخواسته شود.

Sensor Failure

خرابی سنسور دما یکی دیگر از مشکلات مهم در دستگاه‌های آنالیز حرارتی است. اگر Thermocouple یا Pt‑100 به درستی کار نکند، دستگاه قادر به اندازه‌گیری دقیق دما نخواهد بود. این موضوع می‌تواند باعث خطا در کل فرآیند آزمایش شود و حتی نیاز به تعمیر DSC را ایجاد کند.

Purge Gas Flow Error

در بسیاری از آزمایش‌های حرارتی از گازهای محافظ مانند نیتروژن یا آرگون استفاده می‌شود. اگر جریان این گازها به درستی تنظیم نشود، نتایج آزمایش ممکن است تحت تأثیر قرار بگیرند. گرفتگی مسیر گاز، تنظیم نادرست دبی یا نشتی سیستم از دلایل رایج این خطا هستند.

سایر خطاهای رایج در DSC و TGA

علاوه بر موارد بالا، مشکلات دیگری نیز ممکن است در این دستگاه‌ مشاهده شود که نیاز به تعمیر DSC، از جمله:

• Sample Pan Contamination
• Cooling System Failure
• Electronic Board Noise
• Improper Sample Placement
• Gas Leakage
• Software Communication Error
• Balance Calibration Error (در TGA)
• Furnace Contamination
• Power Supply Instability
• Incorrect Heating Rate Settings

شناخت این خطاها کمک می‌کند کاربران آزمایشگاه بتوانند سریع‌تر مشکل را تشخیص داده و در صورت نیاز برای عیب‌یابی یا تعمیر DSC و TGA اقدام کنند.

اگر با اختلال در عملکرد سیستم‌های رادیولوژی یا تجهیزات پزشکی روبه‌رو هستید، پیشنهاد می‌کنیم صفحه تعمیر دستگاه تصویربرداری را هم بررسی کنید تا با خدمات تخصصی ما بیشتر آشنا شوید.

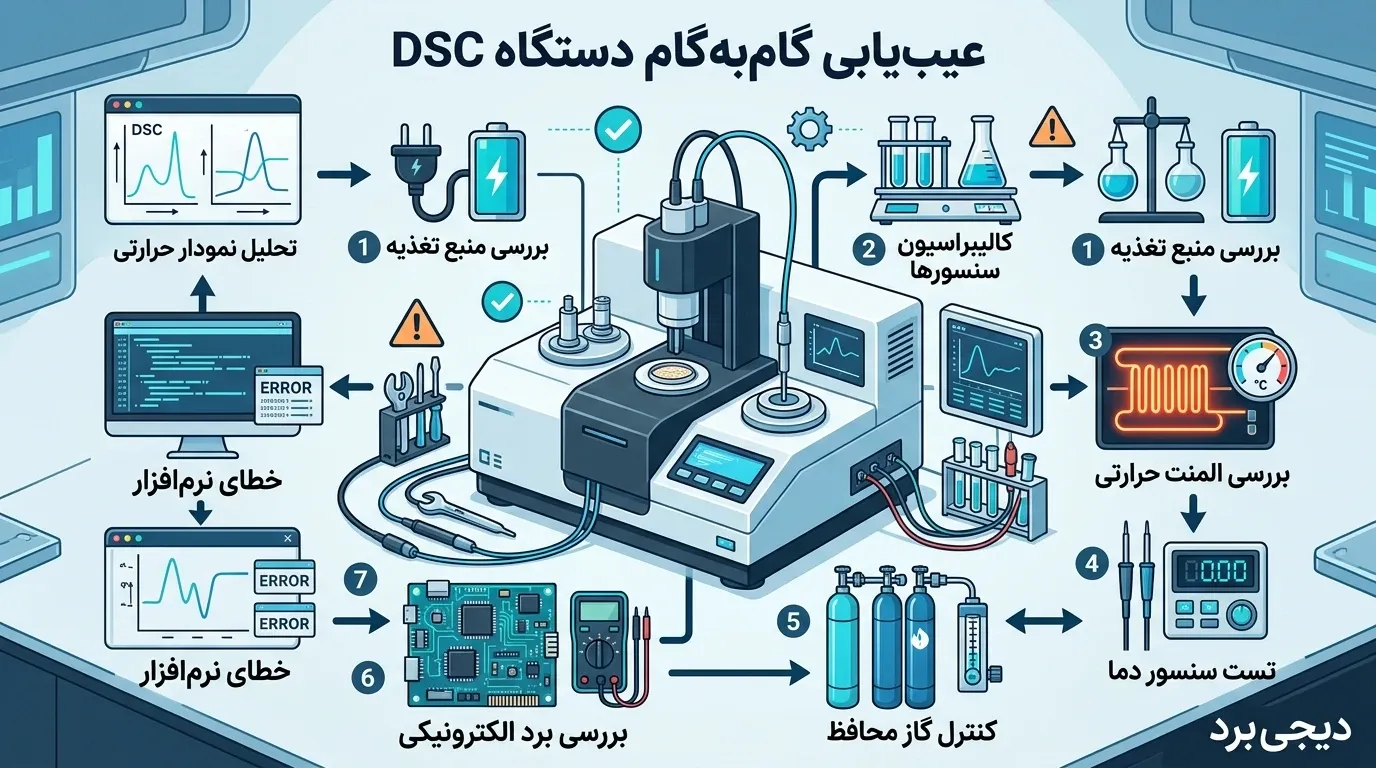

عیب‌یابی گام‌به‌گام DSC

اگر نتایج دستگاه DSC غیرعادی به نظر می‌رسند یا نمودارها رفتار غیرمنتظره‌ای دارند، بهتر است عیب‌یابی را به‌صورت مرحله‌به‌مرحله انجام دهید. این روش کمک می‌کند مشکل سریع‌تر شناسایی شود و فرآیند تعمیر DSC بدون هزینه‌های اضافی انجام شود.

• بررسی پیام خطا در نرم‌افزار

  ابتدا ارورهای نمایش داده‌شده در نرم‌افزار دستگاه را بررسی کنید. بسیاری از مشکلات مانند قطع ارتباط سنسور یا خطای دما از همین بخش مشخص می‌شوند.

• کنترل تنظیمات برنامه حرارتی

  مطمئن شوید نرخ گرمایش، محدوده دمایی، زمان نگهداری و نوع گاز محافظ درست تنظیم شده‌اند. تنظیمات اشتباه می‌تواند باعث ایجاد پیک‌های غیرطبیعی در نمودار شود.

• بررسی کالیبراسیون دما و آنتالپی

  یکی از مهم‌ترین مراحل عیب‌یابی، بررسی کالیبراسیون دستگاه با مواد مرجع استاندارد است. اگر کالیبراسیون صحیح نباشد، نتایج DSC قابل اعتماد نخواهند بود.

• کنترل وضعیت Baseline

  وجود Baseline Drift معمولاً به آلودگی سلول نمونه یا ناپایداری دمای کوره مربوط می‌شود. تمیز کردن سلول و بررسی شرایط محیطی می‌تواند این مشکل را برطرف کند.

• بررسی سنسور دما و سلامت کوره

  عملکرد صحیح ترموکوپل و پایداری دمای کوره را بررسی کنید. خرابی این بخش‌ها از دلایل رایج نیاز به تعمیر DSC هستند.

• تست برد الکترونیکی و اتصالات داخلی

  اگر مشکل همچنان باقی بود، لازم است بردهای الکترونیکی، کابل‌ها و کانکتورها توسط کارشناس فنی بررسی شوند تا منبع اصلی خطا مشخص شود.

اگر دستگاه OCT شما دچار مشکل شده است، می‌توانید با مطالعه راهنمای کامل تعمیر دستگاه OCT، بسیاری از ایرادات رایج را برطرف کنید.

تعمیر برد الکترونیکی و کنترلر دما در TGA

تعمیر برد الکترونیکی TGA و بررسی عملکرد کنترلر دما از مراحل مهم در سرویس این دستگاه آنالیز حرارتی است. خرابی برد می‌تواند باعث بروز خطاهایی مانند ناپایداری دمای کوره، اختلال در سیگنال وزن و حتی توقف کامل دستگاه شود. در فرآیند تعمیر دستگاه TGA ابتدا برد الکترونیکی از نظر سلامت قطعات، اتصالات و منبع تغذیه بررسی می‌شود. سپس عملکرد کنترلر دما TGA و مدارهای مرتبط با کوره تست می‌گردد تا از دقت برنامه حرارتی اطمینان حاصل شود. در بسیاری از موارد با تعمیر برد TGA یا تعویض قطعات معیوب، عملکرد دستگاه به حالت پایدار بازمی‌گردد و دقت آنالیز حرارتی حفظ می‌شود.

تعمیر یا تعویض سنسور و کوره

سنسور دما و کوره از قطعات اصلی دستگاه‌های DSC و TGA هستند و خرابی آن‌ها می‌تواند باعث خطای دمایی، ناپایداری گرمایش و کاهش دقت آزمایش شود. در فرآیند تعمیر DSC ابتدا عملکرد سنسور، اتصالات و وضعیت کوره بررسی می‌شود تا مشخص شود قطعه نیاز به تعمیر دارد یا تعویض. رسیدگی سریع به این بخش‌ها باعث افزایش دقت دستگاه و جلوگیری از آسیب‌های بیشتر خواهد شد.

در بسیاری از موارد، بررسی دوره‌ای این قطعات می‌تواند هزینه‌های تعمیر DSC را کاهش داده و عملکرد دستگاه را پایدار نگه دارد.

نگهداری پیشگیرانه و تمیزکاری

نگهداری منظم و تمیزکاری دستگاه‌های آنالیز حرارتی مانند DSC و TGA نقش مهمی در افزایش عمر تجهیزات و جلوگیری از بروز خطاهای آزمایش دارد. بسیاری از مشکلاتی که در عملکرد دستگاه مشاهده می‌شود، به دلیل آلودگی سلول نمونه، تجمع مواد در کوره یا عدم سرویس دوره‌ای قطعات ایجاد می‌شود. انجام اقدامات ساده اما منظم می‌تواند از بروز خرابی‌های جدی جلوگیری کرده و نیاز به تعمیر DSC را به حداقل برساند.

برای حفظ عملکرد دقیق دستگاه، رعایت نکات زیر توصیه می‌شود:

• تمیز کردن منظم سلول نمونه و Sample Pan برای جلوگیری از آلودگی و خطای Baseline
• بررسی دوره‌ای کوره دستگاه و حذف باقی‌مانده مواد یا رسوبات
• کنترل جریان گاز محافظ مانند نیتروژن یا آرگون و اطمینان از عدم نشتی
• انجام کالیبراسیون دوره‌ای دما و آنتالپی با استفاده از مواد مرجع استاندارد
• بررسی اتصالات الکتریکی و سنسورهای دما برای جلوگیری از خطاهای اندازه‌گیری
• اجرای سرویس دوره‌ای دستگاه توسط کارشناس فنی برای پیشگیری از خرابی‌های جدی

رعایت این نکات ساده می‌تواند عملکرد دستگاه را پایدار نگه دارد و از توقف آزمایش‌ها یا نیاز به تعمیر DSC و TGA جلوگیری کند.

برای اینکه عمر دستگاه‌های حساس آنالیز حرارتی‌ات رو چند برابر کنی و از هزینه‌های سنگین تعمیر نجات پیدا کنی، حتماً ترفندهای حرفه‌ای ما در بخش نگهداری تجهیزات آزمایشگاهی رو دنبال کن؛ پیشگیری همیشه ارزون‌تر از تعمیره!

هزینه تعمیر DSC و TGA در ایران

هزینه تعمیر DSC و TGA در ایران به عوامل مختلفی بستگی دارد و معمولاً پس از بررسی دقیق دستگاه مشخص می‌شود. نوع خرابی، مدل دستگاه، برند سازنده و قطعاتی که نیاز به تعمیر یا تعویض دارند از مهم‌ترین مواردی هستند که روی هزینه نهایی تأثیر می‌گذارند. در برخی موارد مشکل با یک سرویس ساده یا کالیبراسیون برطرف می‌شود، اما در شرایطی که قطعات اصلی مانند سنسور، کوره یا برد الکترونیکی آسیب دیده باشند، هزینه تعمیر DSC یا TGA بیشتر خواهد شد.

عوامل مؤثر بر هزینه تعمیر شامل موارد زیر هستند:

• نوع خرابی دستگاه (مشکلات نرم‌افزاری، سنسور، کوره یا برد الکترونیکی)
• برند و مدل دستگاه مانند NETZSCH، TA Instruments یا Mettler Toledo
• نیاز به تعویض قطعات اصلی مانند سنسور دما، کوره یا برد کنترل
• هزینه قطعات وارداتی و در دسترس بودن آن‌ها در بازار ایران
• نیاز به کالیبراسیون و تنظیم مجدد دستگاه پس از تعمیر
• هزینه سرویس و اعزام کارشناس فنی به محل آزمایشگاه

به طور کلی، بررسی تخصصی دستگاه توسط کارشناس فنی بهترین راه برای برآورد دقیق هزینه تعمیر DSC و TGA و جلوگیری از تعمیرات غیرضروری است.

همچنین برای آشنایی با روش کلاسیک مقایسه دمای نمونه و مرجع، صفحه آنالیز حرارتی تفاضلی (DTA) اطلاعات مفیدی ارائه می‌کند.

نمونه پروژه‌های تعمیر DigiBoard

در پروژه‌های مختلف تعمیر DSC و TGA، مجموعه DigiBoard با موارد متعددی از خرابی بردهای الکترونیکی و کنترلرهای دما مواجه بوده است. این مشکلات معمولاً باعث خطا در کنترل دما، قطع ارتباط نرم‌افزار یا ناپایداری سیگنال دستگاه می‌شوند. کارشناسان DigiBoard در بسیاری از موارد توانسته‌اند با تعمیر تخصصی برد و کالیبراسیون مجدد، عملکرد دستگاه را بدون نیاز به تعویض کامل قطعه بازیابی کنند. این موضوع علاوه بر کاهش هزینه‌ها، زمان توقف دستگاه در آزمایشگاه را نیز به حداقل رسانده است.
