تعمیر تخصصی انکودر صنعتی | راهنمای عیب‌یابی روتاری، ابسولوت و اینکرمنتال

آیا ماشین‌آلات خط تولیدتان به خاطر خرابی انکودر متوقف شده‌اند و هزینه‌های خرید یک نمونه نو، بودجه‌تان را به چالش کشیده است؟ نگران نباشید! خرابی انکودر لزوماً به معنای خداحافظی با آن نیست. بسیاری از مشکلات این قطعات دقیق، از خطاهای سیگنالی گرفته تا خرابی‌های مکانیکی، با دانش فنی و ابزار مناسب قابل‌حل هستند. در این راهنمای جامع، قرار است صفر تا صد تعمیر انکودر را بررسی کنیم؛ از شناخت ساختار درونی آن گرفته تا ترفندهای عیب‌یابی تخصصی که باعث می‌شود دستگاه شما دوباره مثل روز اول کار کند. اگر به دنبال راهکاری مقرون‌به‌صرفه، حرفه‌ای و سریع برای احیای انکودرهای صنعتی هستید، این مقاله دقیقاً برای شما نوشته شده است. با ما همراه شوید تا از اتلاف سرمایه جلوگیری کنید!

انکودر چیست و چه کاربردی دارد؟

انکودر (Encoder) یک حسگر الکترومکانیکی هوشمند است که حرکت مکانیکی (چرخشی یا خطی) را به سیگنال‌های الکتریکی قابل فهم برای سیستم‌های کنترلی تبدیل می‌کند. به زبان ساده، انکودر مانند چشم و گوش دقیق یک ماشین صنعتی عمل می‌کند. این قطعه اطلاعات حیاتی مانند موقعیت، سرعت، جهت حرکت و تعداد دور را به کنترلر اصلی (مانند PLC یا درایو موتور) ارسال می‌کند تا فرآیندها با بالاترین دقت انجام شوند.

مهم‌ترین کاربردهای انکودر در صنعت:

• ماشین‌های CNC: برای کنترل دقیق موقعیت ابزار برش.
• بازوهای رباتیک: جهت تعیین زاویه و موقعیت مفاصل ربات.
• نوار نقاله‌ها: برای تنظیم سرعت حرکت و موقعیت‌یابی محصولات.
• صنایع چاپ و بسته‌بندی: به‌منظور هماهنگ‌سازی (Synchronization) دقیق دستگاه‌ها.
• آسانسورها و بالابرها: برای تشخیص موقعیت کابین و کنترل سرعت.

از آنجایی که انکودرها بازخورد  دقیقی از وضعیت ماشین ارائه می‌دهند، نقش آن‌ها در اتوماسیون صنعتی غیرقابل انکار است. خرابی این قطعه کوچک می‌تواند کل یک خط تولید را متوقف کند. به همین دلیل، درک عملکرد آن و تعمیر انکودر برای هر مهندس فنی ضروری است.

انواع انکودر صنعتی

انکودرها بر اساس مکانیزم عملکرد و نوع خروجی خود، به دسته‌های مختلفی تقسیم می‌شوند که هر یک برای کاربردهای خاصی در صنعت بهینه‌سازی شده‌اند. شناخت این دسته‌بندی‌ها برای انتخاب صحیح انکودر و تعمیر انکودر ها حیاتی است. در ادامه به معرفی مهم‌ترین انواع انکودر صنعتی می‌پردازیم:

انکودر اینکرمنتال (Incremental Encoder)

انکودر اینکرمنتال، رایج‌ترین نوع انکودر، با تولید پالس‌های متوالی، میزان جابجایی یا چرخش را اندازه‌گیری می‌کند. این انکودرها نیازمند یک مرجع (نقطه صفر) اولیه هستند و پس از هر بار راه‌اندازی، باید مجدداً کالیبره شوند تا موقعیت مطلق را مشخص کنند. خروجی آن‌ها معمولاً به‌صورت سیگنال‌های A، B و Z (Index) است که سیگنال Z یک پالس در هر دور برای تعیین نقطه مرجع ارائه می‌دهد. این نوع انکودر برای سنجش سرعت و جهت حرکت در کاربردهای عمومی بسیار مناسب است.

انکودر ابسولوت (Absolute Encoder)

برخلاف انکودرهای اینکرمنتال، انکودرهای ابسولوت (مطلق) نیازی به کالیبراسیون اولیه یا نقطه مرجع ندارند. هر موقعیت منحصر به فرد (چه چرخشی و چه خطی) دارای یک کد خروجی دیجیتال اختصاصی است. به این معنی که حتی پس از قطع و وصل مجدد برق، انکودر بلافاصله موقعیت دقیق خود را گزارش می‌دهد و اطلاعات موقعیت از بین نمی‌رود. این ویژگی، انکودرهای ابسولوت را برای کاربردهای حساس به موقعیت، مانند بازوهای رباتیک و ماشین‌های CNC که نیاز به دقت بالا و عدم از دست رفتن اطلاعات دارند، ایده‌آل می‌سازد.

انکودر روتاری (چرخشی) vs. خطی

انکودرها از نظر نوع حرکت اندازه‌گیری‌شده نیز به دو دسته اصلی تقسیم می‌شوند: روتاری (Rotary) و خطی (Linear). انکودرهای روتاری حرکت چرخشی و زاویه را اندازه‌گیری می‌کنند، در حالی که انکودرهای خطی برای اندازه‌گیری جابجایی در یک مسیر مستقیم به کار می‌روند. انتخاب بین این دو نوع به ماهیت حرکت مورد نظر در کاربرد صنعتی بستگی دارد.

انکودرها، با انواع اینکرمنتال، ابسولوت، روتاری و خطی، نقش حیاتی در سیستم‌های اتوماسیون ایفا می‌کنند. شناخت عملکرد هر نوع، انتخاب صحیح را تضمین کرده و به عیب‌یابی مؤثر کمک می‌کند. انتخاب درست، بهره‌وری و دقت خط تولید شما را به‌طور چشمگیری افزایش می‌دهد.

برندهای محبوب انکودر صنعتی؛ از غول‌های آلمانی تا قهرمانان اقتصادی

وقتی صحبت از قلب تپنده یک سیستم اتوماسیون، یعنی انکودر، به میان می‌آید، نام برند فقط یک برچسب نیست؛ بلکه تضمین دقت، دوام و عملکرد صحیح دستگاه شماست. در بازار ایران و جهان، چند برند به دلیل کیفیت ساخت فوق‌العاده و نوآوری‌هایشان، به انتخاب اول صنعتگران تبدیل شده‌اند. شناخت این نام‌ها به شما کمک می‌کند تا هم در زمان خرید و هم در فرآیند تعمیر، تصمیمی هوشمندانه بگیرید. بیایید با ۴ بازیگر اصلی این حوزه آشنا شویم.

• 🇩🇪 سیک (Sick): نماد استحکام آلمانی. انکودرهای این برند برای کار در خشن‌ترین محیط‌های صنعتی ساخته شده‌اند و دوام فوق‌العاده‌ای دارند.

• 🇩🇪 هایدن هاین (Heidenhain): مترادف با دقت مطلق. این برند آلمانی در دستگاه‌های فوق‌دقیق مانند ماشین‌های CNC به کار می‌رود. به دلیل همین پیچیدگی، تعمیر انکودر هایدن هاین کاری کاملاً تخصصی است و به ابزار دقیق نیاز دارد.

• 🇯🇵 امرن (Omron): تعادل هوشمندانه کیفیت و قیمت ژاپنی. انکودرهای امرن برای طیف وسیعی از کاربردهای اتوماسیون عمومی، انتخابی هوشمندانه و قابل اعتماد هستند.

• 🇰🇷 آتونیکس (Autonics): قهرمان اقتصادی از کره جنوبی. این برند با ارائه محصولاتی کارآمد و خوش‌قیمت، راهکاری ایده‌آل برای پروژه‌های با بودجه محدود است. تخصص در تعمیر انکودر این برندها به دلیل محبوبیت‌شان در بازار ایران ضروری است.

انتخاب برند انکودر مستقیماً به نیاز شما بستگی دارد: Sick برای استحکام، Heidenhain برای دقت مطلق، Omron برای تعادل و Autonics برای صرفه اقتصادی. شناخت ویژگی‌های هر برند، به شما در تعمیر انکودر، نگهداری و انتخاب جایگزین مناسب کمک شایانی خواهد کرد.

سرو درایوها به عنوان کنترل‌کننده‌های دقیق سرو موتورها، نقش حیاتی در صنعت دارند و بروز خطا در آن‌ها می‌تواند به توقف کامل سیستم منجر شود؛ بنابراین، آشنایی با تعمیر سرو درایو دیجی برد برای کاهش زمان خواب دستگاه و هزینه‌ها امری ضروری است.

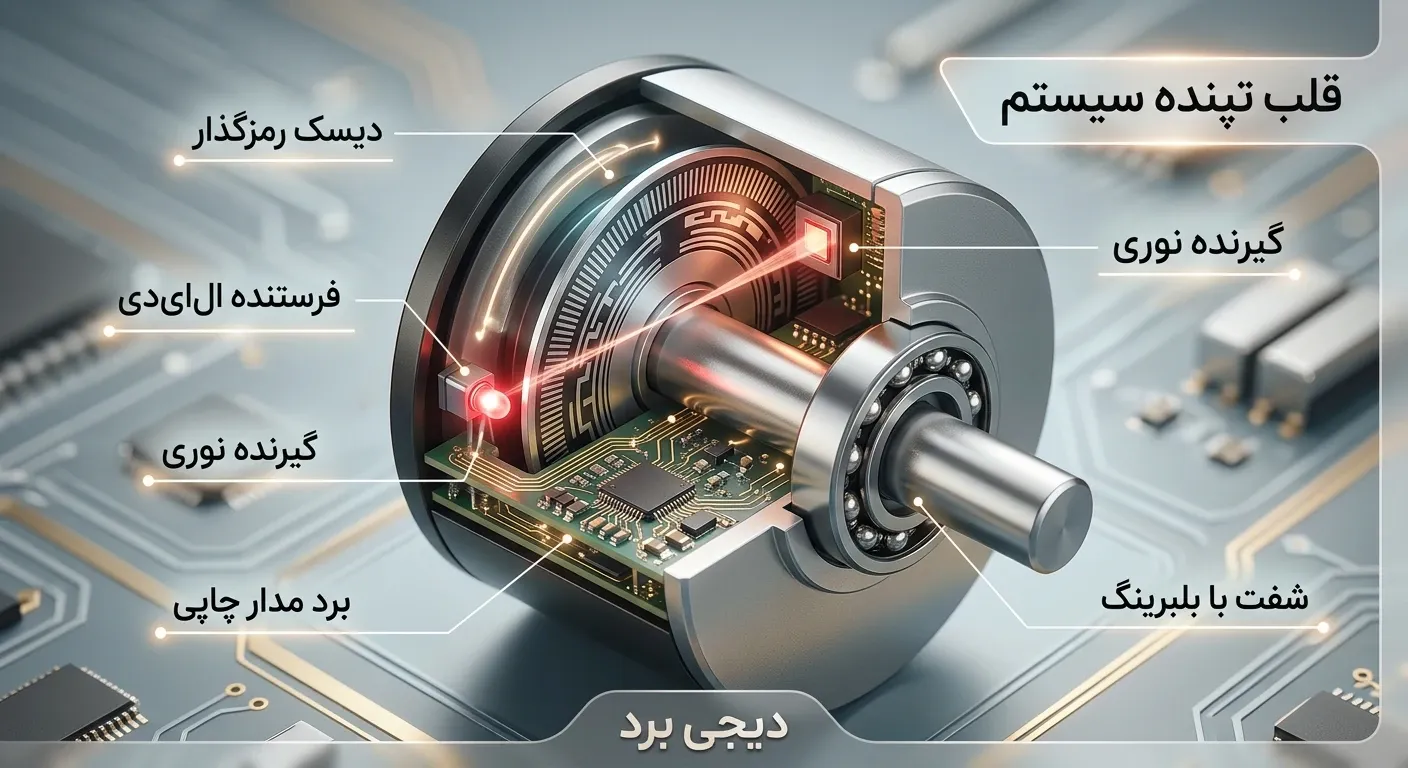

ساختار داخلی انکودر؛ قلب تپنده سیستم

برای تعمیر انکودر، باید با ۴ جزء حیاتی و آسیب‌پذیر آن آشنا شویم. خرابی هر یک از این قطعات می‌تواند دقت کل خط تولید شما را به خطر بیندازد.

• دیسک نوری یا مغناطیسی: این دیسک، نقشه راه انکودر شماست که الگوهای دقیق موقعیت روی آن حک شده است. این قطعه به شدت به خراش، گرد و غبار و لکه حساس بوده و آلودگی آن، شایع‌ترین دلیل ارسال سیگنال‌های خطا به کنترلر است.

• فرستنده (LED) و گیرنده (فوتوسل): این زوج، چشم‌های سیستم هستند. LED نوری ثابت به دیسک می‌تاباند و فوتوسل الگوی نور را به سیگنال الکتریکی تبدیل می‌کند. با کارکرد طولانی، نور LED ضعیف یا حساسیت فوتوسل کم شده و باعث ایجاد سیگنال ضعیف یا قطع کامل آن می‌شود.

• برد الکترونیکی: این قطعه، مغز متفکر انکودر است. سیگنال‌های خام را پردازش کرده و به خروجی دیجیتال قابل فهم برای PLC تبدیل می‌کند. نوسان برق و حرارت، دشمنان اصلی این برد هستند و می‌توانند آن را بسوزانند و باعث قطع کامل سیگنال خروجی شوند.

• شفت و بلبرینگ‌ها: اسکلت مکانیکی انکودر که وظیفه انتقال حرکت روان را بر عهده دارند. فرسودگی بلبرینگ‌ها باعث لقی شفت شده که نه تنها دقت را نابود می‌کند، بلکه با ایجاد لرزش، به دیسک و سنسورها نیز آسیب فیزیکی می‌رساند.

برای یک تعمیر انکودر، باید ریشه مشکل را پیدا کرد. این چهار جزء، نقاط اصلی خرابی هستند. بررسی دقیق دیسک، سنسورها، برد و بخش مکانیکی، اولین و مهم‌ترین قدم برای تشخیص صحیح و بازگرداندن دقت و پایداری به سیستم شماست.

 ۱۸ خطای رایج انکودر و روش‌های عیب‌یابی آن

انکودرها قطعاتی حساس هستند که بروز خطا در آن‌ها می‌تواند کل سیستم را متوقف کند. شناسایی دقیق نوع خطا، اولین و مهم‌ترین گام برای تعمیر انکودر است. در این بخش، به بررسی شایع‌ترین مشکلاتی که برای این قطعات پیش می‌آید می‌پردازیم و آن‌ها را به چند دسته اصلی تقسیم می‌کنیم .

۱. No Signal (عدم وجود سیگنال)

این خطا به معنای قطع کامل ارتباط انکودر با کنترلر است. دلایل اصلی آن شامل قطعی کابل، خرابی منبع تغذیه یا سوختن کامل LED داخلی است که منجر به توقف کامل سیستم می‌شود. عیب‌یابی با بررسی اتصالات و ولتاژ شروع می‌شود.

۲. Noisy Signal (سیگنال نویزی)

سیگنال نویزی با پالس‌های ناخواسته باعث لرزش و عملکرد نامنظم موتور می‌شود. این مشکل اغلب به دلیل تداخل الکترومغناطیسی (EMI)، اتصال زمین نامناسب یا خرابی برد رخ می‌دهد. راه‌حل در بررسی شیلد کابل و ایزوله‌سازی از منابع نویز است.

۳. Position Error (خطای موقعیت)

در این حالت، موقعیت گزارش‌شده توسط انکودر با موقعیت واقعی مطابقت ندارد. این خطا ناشی از رد کردن پالس‌ها، لغزش مکانیکی کوپلینگ یا آلودگی دیسک است و دقت سیستم را به شدت کاهش می‌دهد. بررسی سلامت دیسک و اتصالات مکانیکی ضروری است.

۴. Mechanical Wear (فرسودگی مکانیکی)

فرسودگی بلبرینگ‌ها به دلیل لرزش و بار اضافی، باعث ایجاد لقی در شفت و آسیب فیزیکی به قطعات داخلی می‌شود. این مشکل با صدای غیرعادی همراه است و راه‌حل اصلی آن، تعویض بلبرینگ‌های فرسوده است.

۵. خرابی فوتوسل یا LED (فرستنده/گیرنده نوری)

سوختن LED یا خرابی سنسور گیرنده نور به دلیل پایان عمر یا نوسان ولتاژ، باعث قطع کامل سیگنال می‌شود. این قطعات روی برد الکترونیکی قرار دارند و تعمیر آن‌ها نیازمند تعویض قطعه معیوب است.

۶. آلودگی دیسک نوری

نشستن گرد و غبار، روغن یا رطوبت روی دیسک، مسیر نور را مسدود کرده و باعث بروز خطای موقعیت یا سیگنال نویزی می‌شود. برای رفع مشکل، باید انکودر باز شده و دیسک با محلول مناسب تمیز شود.

پی ال سی‌ها (PLC) به عنوان مغز متفکر سیستم‌های اتوماسیون، فرماندهی کل فرآیند را بر عهده دارند. بروز هرگونه خطا در این کنترلرهای منطقی، کل سیستم را مختل می‌کند؛ بنابراین، آشنایی با اصول تعمیر انواع پی ال سی PLC امری حیاتی است.

سایر خطاهای متداول انکودر

علاوه بر موارد اصلی ذکر شده، مشکلات دیگری نیز می‌توانند باعث خرابی و نیاز به تعمیر انکودر شوند. این خطاها اغلب ترکیبی از عوامل محیطی، الکتریکی و نرم‌افزاری هستند:

• گرم شدن بیش از حد (Overheating): افزایش دما فراتر از حد مجاز که به قطعات الکترونیکی آسیب می‌زند.
• ولتاژ تغذیه نامناسب (Incorrect Voltage): ولتاژ ورودی کمتر یا بیشتر از حد استاندارد.
• شل بودن کوپلینگ (Loose Coupling): عدم انتقال صحیح چرخش از موتور به انکودر.
• آسیب‌دیدگی کابل (Cable Damage): پارگی، له شدگی یا قطعی در سیم‌های اتصال.
• نفوذ آب و رطوبت (Moisture Ingress): ورود مایعات که باعث اتصال کوتاه می‌شود.
• آسیب ناشی از لرزش شدید (Vibration Damage): شکستن پایه‌های قطعات یا ترک برداشتن برد.
• خطای پالس ایندکس (Index/Z-Channel Failure): عدم ارسال سیگنال مرجع در هر دور کامل.
• خطای کوادراچر (Quadrature Error): بهم خوردن اختلاف فاز ۹۰ درجه بین کانال A و B.
• فرسودگی قطعات الکترونیکی: پایان عمر خازن‌ها، مقاومت‌ها یا آی‌سی‌ها.
• عدم تطابق پارامترها: تنظیمات نادرست رزولوشن یا فرمت خروجی در درایو.
• اتصال کوتاه داخلی: اتصال ناخواسته بین پایه‌های قطعات روی برد الکترونیکی.
• شکستگی شفت یا بدنه: آسیب فیزیکی ناشی از ضربه شدید.

با شناخت دقیق این خطاها، شما نقشه راه کاملی برای عیب‌یابی در دست دارید. تشخیص صحیح علت اصلی مشکل، فرآیند تعمیر انکودر را هدفمند کرده و از تعویض‌های غیرضروری و پرهزینه جلوگیری می‌کند. این دانش فنی کلید احیای موفق قطعه شماست.

تعمیر برد الکترونیکی و مدار فوتوسل

تعمیر یا تعویض دیسک و بلبرینگ

دیسک و بلبرینگ به ترتیب قلب نوری و ستون فقرات مکانیکی دستگاه محسوب می‌شوند و سلامت آن‌ها در فرآیند تعمیر انکودر بسیار حائز اهمیت است. خرابی دیسک شامل آلودگی، خراش یا ترک است. آلودگی را می‌توان با حلال‌های مخصوص و دقت بالا تمیز کرد، اما خراش‌های عمیق یا شکستگی دیسک غیرقابل تعمیر بوده و مستلزم تعویض با یک دیسک کاملاً مشابه از نظر رزولوشن است.

بلبرینگ‌ها نیز به مرور زمان فرسوده شده و با ایجاد لقی و صدای غیرعادی، عملکرد کل سیستم را مختل می‌کنند. در پروسه تعمیر انکودر، بلبرینگ قطعه‌ای مصرفی است که تعمیر نمی‌شود؛ بلکه باید با استفاده از ابزار دقیق خارج شده و با یک بلبرینگ جدید و استاندارد جایگزین شود.

انتخاب قطعه یدکی: اورجینال یا جایگزین؟ یک تصمیم کلیدی!

یکی از مهم‌ترین مراحل در فرآیند تعمیر انکودر، انتخاب قطعات یدکی مناسب است. وقتی یک قطعه مانند بلبرینگ، دیسک نوری یا آی‌سی درایور خراب می‌شود، شما با دو گزینه اصلی روبرو هستید: استفاده از قطعات اورجینال (OEM) که توسط خود سازنده انکودر تولید شده، یا قطعات جایگزین (Aftermarket) که توسط شرکت‌های دیگر ساخته می‌شوند.

جدول مقایسه قطعات یدکی اورجینال و جایگزین

این انتخاب مستقیماً بر دقت، طول عمر و پایداری دستگاه شما پس از تعمیر تأثیر می‌گذارد. تصمیم‌گیری اشتباه می‌تواند منجر به خرابی مجدد و هزینه‌های بیشتر شود.

دستگاه‌های سی‌ان‌سی برای کنترل دقیق حرکت موتورها به درایورهای بهینه‌ای نیاز دارند؛ در صورت بروز نوسانات فرکانسی یا خطاهای ناگهانی در سیستم حرکتی، جهت بررسی و تعمیر اینورتر صنعتی خود به متخصصین دیجی‌برد مراجعه کنید تا از توقف‌های طولانی‌مدت خط تولید جلوگیری شود.

تست سیگنال با اسیلوسکوپ: تشخیص قطعی سلامت انکودر

اسیلوسکوپ مانند یک «نوار قلب» برای انکودر شما عمل می‌کند و به شما اجازه می‌دهد تا ضربان سیگنال‌های الکتریکی آن را با دقت مشاهده کنید. این تست، روشی قطعی برای تشخیص سلامت داخلی دستگاه قبل از هرگونه اقدام به تعمیر انکودر است. اگر سیگنال‌ها سالم باشند، مشکل احتمالاً در جای دیگری (مثل کابل یا کنترلر) است.

راهنمای گام‌به‌گام تحلیل سیگنال:

1. آماده‌سازی و اتصال : پراب‌های اسیلوسکوپ را به کانال‌های خروجی A، B (و در صورت وجود Z) و سیم زمین (GND) انکودر متصل کنید. انکودر باید روشن و شفت آن آماده چرخش آهسته باشد.
2. تنظیمات اولیه : ولتاژ (Volts/Div) و زمان (Time/Div) را طوری تنظیم کنید که بتوانید پالس‌های مربعی را به وضوح ببینید. تریگر (Trigger) را روی کانال A قرار دهید.
3. تحلیل شکل موج : شفت را به آرامی بچرخانید و به موارد زیر دقت کنید:

• شکل موج: سیگنال‌های A و B باید کاملاً مربعی و بدون نویز باشند.
• دامنه ولتاژ: ولتاژ پالس‌ها باید پایدار و در محدوده مشخص شده (مثلاً 0 تا 5 ولت) باشد.
• اختلاف فاز: مهم‌ترین نکته! سیگنال B باید دقیقاً ۹۰ درجه با سیگنال A اختلاف فاز داشته باشد.
• پالس Z: باید در هر دور چرخش کامل، فقط یک پالس مشاهده شود.

هرگونه اعوجاج، نویز، یا حذف پالس در این سیگنال‌ها، نشان‌دهنده یک مشکل داخلی جدی (خرابی دیسک، سنسور یا برد) و نیاز به تعمیر تخصصی است.

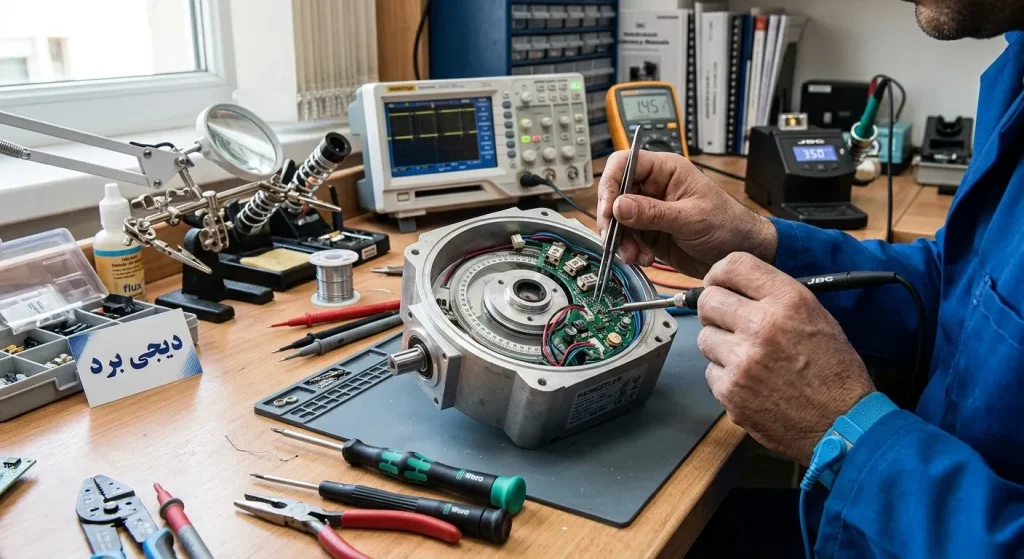

تعمیر انکودر خود را به متخصصان دیجی‌برد بسپارید

عیب‌یابی و تعمیر انکودر، به‌ویژه در سطح قطعات الکترونیکی (مانند تعمیر برد SMD) و کالیبراسیون دقیق، نیازمند تخصص، ابزارهای پیشرفته و دسترسی به قطعات یدکی اورجینال است. اگر با وجود انجام بررسی‌های اولیه، همچنان با مشکل مواجه هستید یا ترجیح می‌دهید ریسک آسیب بیشتر به قطعه حساس خود را به صفر برسانید، تیم فنی دیجی‌برد آماده کمک به شماست.

ما با تکیه بر سال‌ها تجربه در تعمیر تخصصی انواع انکودرهای صنعتی (Sick, Heidenhain, Omron, Autonics و…) و با بهره‌گیری از تجهیزات مدرن مانند اسیلوسکوپ‌های دیجیتال، مشکل انکودر شما را به صورت دقیق ریشه‌یابی کرده و با گارانتی معتبر، آن را احیا می‌کنیم.

عیب‌یابی اولیه رایگان

تضمین استفاده از قطعات باکیفیت

گزارش کامل فرآیند تعمیر

دیگر نگران توقف خط تولید خود نباشید! همین امروز برای دریافت مشاوره و ثبت درخواست تعمیر فوری انکودر خود با ما تماس بگیرید.
