راهنمای کامل تعمیر و کالیبراسیون سیستم‌های کروماتوگرافی گازی (GC و GC-MS)

تعمیر GC و GC‑MS یکی از تخصصی‌ترین فرآیندها در حوزه تجهیزات آنالیتیکال آزمایشگاهی است؛ زیرا کوچک‌ترین خطا در عملکرد این دستگاه‌ها می‌تواند دقت نتایج، تکرارپذیری داده‌ها و اعتبار کل آنالیز را زیر سؤال ببرد. دستگاه‌های کروماتوگرافی گازی و GC‑MS به دلیل ساختار پیچیده‌ای شامل اینجکتور، ستون، دتکتور، کوره و بردهای الکترونیکی، نیازمند عیب‌یابی علمی و تجربه عملی هستند.

بسیاری از مشکلات مانند پیک‌های غیرطبیعی، نویز، ناپایداری دما یا خطاهای فشار گاز، در صورت تشخیص نادرست می‌توانند منجر به تعویض‌های پرهزینه ، تعمیر GC و غیرضروری شوند. در این راهنما تعمیر تجهیزات ازمایشگاهی ، به‌صورت مرحله‌به‌مرحله با اجزا، خطاهای رایج، روش‌های عیب‌یابی، تعمیر، کالیبراسیون و نگهداری GC و GC‑MS آشنا می‌شوید تا تصمیمی دقیق و حرفه‌ای بگیرید.

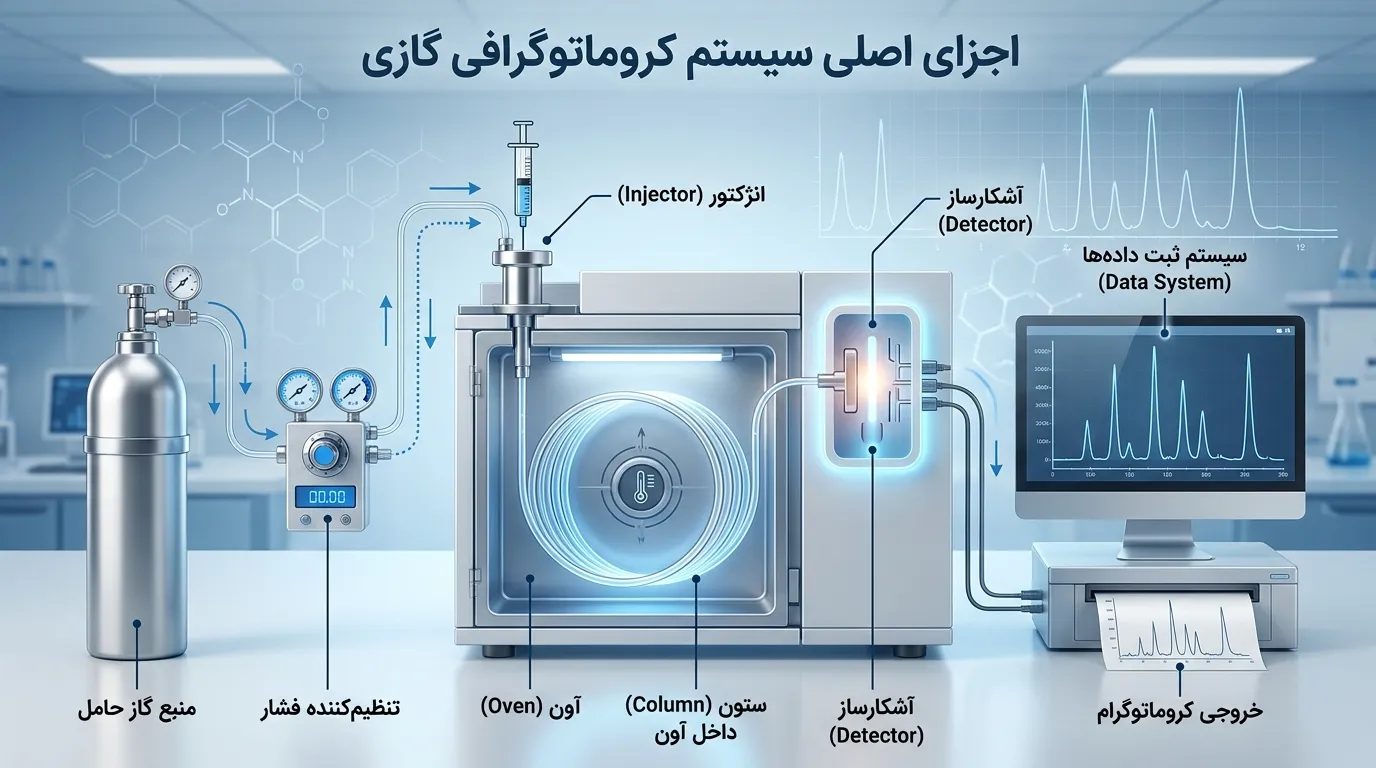

اجزای اصلی سیستم کروماتوگرافی گازی

سیستم کروماتوگرافی گازی (GC) از مجموعه‌ای اجزای دقیق و به‌هم‌پیوسته تشکیل شده است که هرکدام نقش مستقیمی در کیفیت جداسازی، دقت آنالیز و پایداری نتایج دارند. اختلال در عملکرد هر بخش، می‌تواند منجر به خطاهایی مانند تغییر زمان نگه‌داری، پیک‌های غیرطبیعی یا نویز شود. آشنایی دقیق با اجزای اصلی GC، پایه عیب‌یابی اصولی و تعمیر حرفه‌ای این دستگاه‌هاست.

اینجکتور (Split/Splitless، On-Column)

اینجکتور محل ورود نمونه به سیستم GC است و نقش مهمی در تبخیر یکنواخت و انتقال صحیح آن به ستون دارد. حالت Split برای نمونه‌های غلیظ و Splitless برای آنالیزهای Trace استفاده می‌شود. اینجکتور On‑Column نمونه را مستقیماً وارد ستون می‌کند و برای ترکیبات حساس کاربرد دارد. نشتی، آلودگی لاینر یا خرابی سپتا از شایع‌ترین مشکلات این بخش و دلایل تعمیر GC هستند که مستقیماً باعث افت حساسیت یا پیک‌های نامنظم می‌شوند.

ستون کروماتوگرافی

ستون GC قلب فرآیند جداسازی است و نوع فاز ثابت، طول، قطر داخلی و ضخامت فیلم آن تعیین‌کننده کیفیت تفکیک ترکیبات است. ستون‌ها به‌مرور زمان در اثر آلودگی، دمای بالا یا اکسیژن آسیب می‌بینند. شکستگی ستون، bleed فاز ثابت یا کاهش بازده از مشکلات رایج آن است. انتخاب ستون مناسب و نگهداری صحیح، نقش کلیدی در افزایش عمر سیستم و پایداری نتایج دارد.

کوره (Oven)

کوره یا Oven وظیفه کنترل دقیق دمای ستون را بر عهده دارد و برنامه دمایی آن مستقیماً بر زمان نگه‌داری و شکل پیک‌ها اثر می‌گذارد. ناپایداری دما، خرابی سنسور یا المنت حرارتی  یکی از دلایل تعمیر GC است که می‌تواند باعث شیفت زمانی، پهن‌شدن پیک‌ها یا تکرارپذیری ضعیف شود. کالیبراسیون منظم دمای کوره یکی از اقدامات ضروری برای حفظ دقت آنالیز در GC و GC‑MS است.

دتکتور (FID، TCD، ECD، MS)

دتکتور وظیفه شناسایی و اندازه‌گیری ترکیبات خروجی از ستون را دارد. FID برای ترکیبات آلی، TCD برای آنالیزهای عمومی، ECD برای ترکیبات هالوژنه و MS برای شناسایی دقیق ساختاری استفاده می‌شوند. آلودگی، افت حساسیت، نویز یا عدم دریافت سیگنال از مشکلات رایج دتکتورهاست. نگهداری صحیح و تنظیم پارامترهای گاز و دما، عملکرد پایدار دتکتور را تضمین می‌کند.

برد الکترونیکی و سیستم کنترل

بردهای الکترونیکی و سیستم کنترل، مغز دستگاه GC محسوب می‌شوند و وظیفه مدیریت دما، فشار، سیگنال دتکتور و ارتباط با نرم‌افزار را دارند. نوسان برق، رطوبت یا خرابی قطعات الکترونیکی می‌تواند باعث خطاهای سیستمی یا خاموشی ناگهانی و تعمیر GC شود. تعمیر تخصصی بردها نیازمند دانش الکترونیک صنعتی و آشنایی کامل با معماری برندهای مختلف است.

سیستم گاز حامل

گاز حامل مانند هلیوم، هیدروژن یا نیتروژن، فاز متحرک در GC است و جریان یکنواخت آن برای جداسازی صحیح ضروری است. افت فشار، نشتی، آلودگی گاز یا خرابی رگولاتور می‌تواند باعث تغییر زمان نگه‌داری و کاهش دقت شود. استفاده از گاز با خلوص بالا و فیلترهای مناسب، از آسیب به ستون و دتکتور جلوگیری می‌کند.

عملکرد دقیق سیستم GC وابسته به هماهنگی کامل اجزای آن است؛ از اینجکتور و ستون گرفته تا دتکتور، کوره و سیستم گاز. شناخت ساختار و وظیفه هر بخش، پایه اصلی عیب‌یابی اصولی، تعمیر GC به صورت اصولی و جلوگیری از هزینه‌های غیرضروری در GC و GC‑MS محسوب می‌شود.

در بخش نمونه‌کارهای آزمایشگاهی می‌توانید پروژه‌های موفق تعمیر، کالیبراسیون و عیب‌یابی دستگاه‌های تخصصی را مشاهده کنید.

۱۸ خطای رایج در GC و GC‑MS

خطاهای عملکردی در GC و GC‑MS معمولاً به‌صورت تغییر شکل پیک‌ها، نویز سیگنال، ناپایداری دما یا افت حساسیت بروز می‌کنند. تشخیص نادرست این علائم می‌تواند منجر به تعویض‌های غیرضروری، افزایش هزینه و توقف طولانی دستگاه شود. شناخت خطاهای رایج و ارتباط آن‌ها با اجزای مختلف سیستم، پایه عیب‌یابی اصولی و تعمیر GC در کروماتوگرافی گازی است.

پیک‌های نامنظم یا تقسیم‌شده

پیک‌های Split شده، دوتایی یا نامتقارن معمولاً به مشکلات اینجکتور، ستون یا شرایط تزریق مرتبط هستند. نشتی در اینجکتور، آلودگی لاینر، انتخاب نادرست نسبت Split یا تخریب ابتدایی ستون از دلایل شایع این خطاست. همچنین ناسازگاری حلال با فاز ثابت یا دمای نامناسب اینجکتور می‌تواند باعث تبخیر غیریکپارچه نمونه و ایجاد پیک‌های غیرطبیعی شود که تعمیر GC توسط دیجی برد توصیه میشود.

خطای دتکتور (No Signal، Noise)

• عدم دریافت سیگنال به‌دلیل آلودگی دتکتور یا مسدود شدن مسیر سیگنال
• افزایش نویز ناشی از تنظیم نادرست دمای دتکتور
• فشار یا دبی نامناسب گازهای دتکتور (Hydrogen، Air، Make‑up)
• نشتی یا قطع‌شدگی در خطوط گاز دتکتور
• آلودگی Jet، Collector یا الکترودهای دتکتور
• نویز الکتریکی ناشی از ارت ضعیف یا تداخل الکترومغناطیسی

مشکلات اینجکتور (لیک، آلودگی)

اینجکتور یکی از حساس‌ترین نقاط بروز خطاست. نشتی از سپتا، فرسودگی O‑ring، آلودگی لاینر یا نصب نادرست آن می‌تواند باعث افت حساسیت، تغییر زمان نگه‌داری و پیک‌های نامتقارن شود. در بسیاری از موارد، مشکل با تعویض مصرفی‌های ساده برطرف می‌شود، اما بی‌توجهی به آن می‌تواند به ستون و دتکتور نیز آسیب برساند.

خطای کوره (دما ناپایدار)

ناپایداری دمای Oven مستقیماً باعث تغییر Retention Time و کاهش تکرارپذیری نتایج می‌شود. خرابی سنسور دما، المنت حرارتی یا برد کنترل دما از دلایل اصلی تعمیر GC است. همچنین کالیبراسیون نامناسب کوره می‌تواند بدون نمایش خطای واضح، نتایج آنالیز را دچار انحراف جدی کند. بررسی دقت دمای واقعی کوره، بخش مهمی از عیب‌یابی GC است.

سایر خطاهای رایج GC و GC‑MS (لیست‌وار)

• مشکلات ستون (شکستگی، bleed فاز ثابت، آلودگی)
• خطای فشار یا نوسان گاز حامل
• خلوص پایین گازها
• خرابی رگولاتور یا Mass Flow Controller
• نشتی در مسیر گاز
• آلودگی MS Transfer Line
• خطای سیستم خلأ در GC‑MS
• خرابی برد الکترونیکی
• نوسان برق ورودی
• تنظیمات نرم‌افزاری نادرست
• ناسازگاری روش آنالیز با ستون
• کهنگی مصرفی‌ها (سپتا، لاینر، فیلترها)
• عدم کالیبراسیون دوره‌ای

بیشتر خطاهای GC و GC‑MS قابل‌تشخیص و تعمیر GC هستند، به‌شرطی که عیب‌یابی به‌صورت ساختاریافته و علمی انجام شود. تفکیک صحیح خطا بین اینجکتور، ستون، دتکتور، کوره و سیستم گاز، از اتلاف زمان و هزینه جلوگیری کرده و عمر مفید دستگاه را افزایش می‌دهد.

اگر دستگاه شما دچار نوسان فشار یا افت دقت شده است، راهنمای عیب‌یابی HPLC به شما کمک می‌کند علت اصلی مشکل را سریع‌تر پیدا کنید.

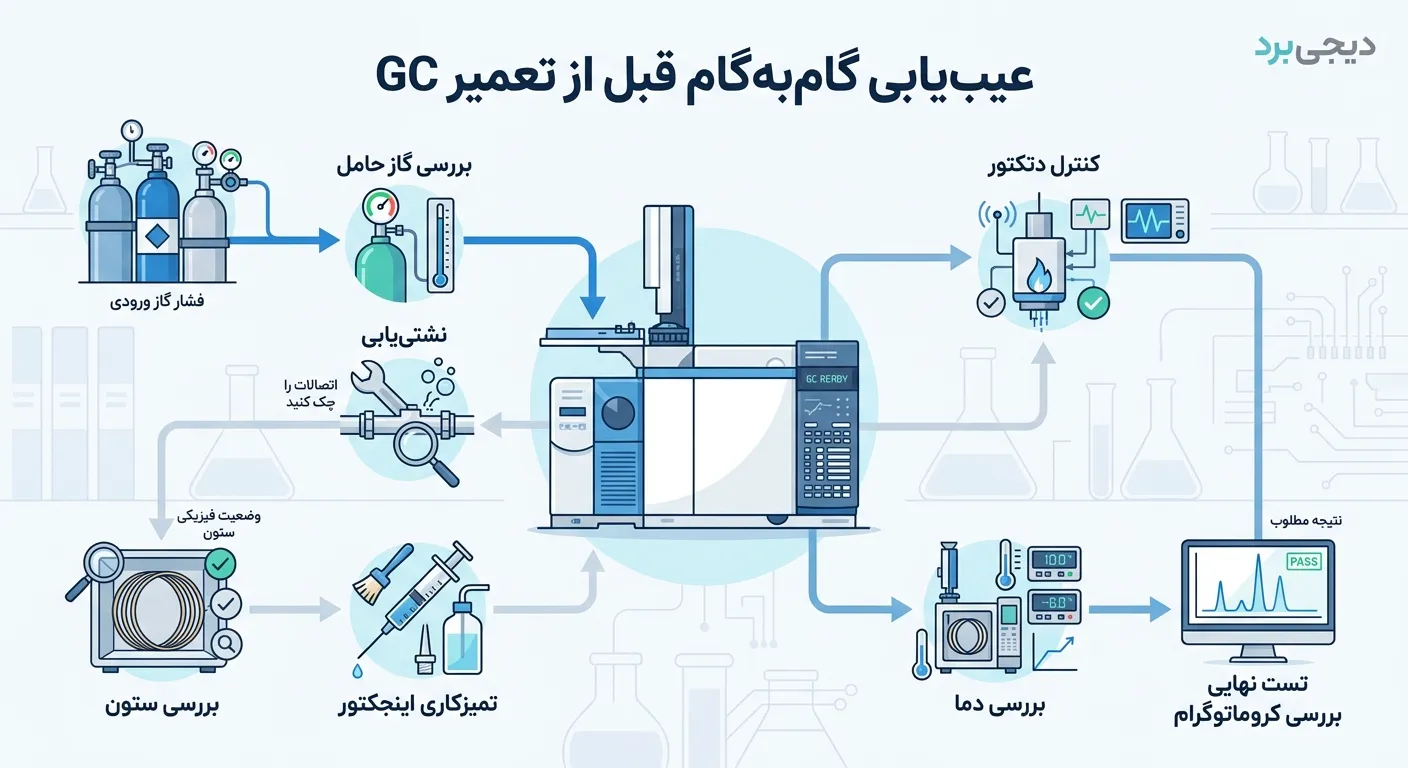

عیب‌یابی گام‌به‌گام قبل از تعمیر GC

عیب‌یابی گام‌به‌گام GC روشی اصولی برای شناسایی سریع منشأ خطا و جلوگیری از تعویض‌های غیرضروری قطعات است. با بررسی مرحله‌ای اجزای اصلی دستگاه، می‌توان بیشتر مشکلات رایج GC و GC‑MS را بدون آزمون‌وخطای پرهزینه برطرف کرد.

مراحل عملی عیب‌یابی GC

• بررسی پیام‌های خطا و وضعیت دستگاه در نرم‌افزار
• کنترل فشار و دبی گاز حامل و گازهای دتکتور
• تست نشتی در اینجکتور، اتصالات و مسیر گاز
• بررسی دمای اینجکتور، کوره و دتکتور
• تحلیل شکل پیک‌ها (Split، Tail، Broadening)
• اطمینان از سلامت ستون و جهت نصب صحیح آن
• بررسی وضعیت سپتا، لاینر و سایر مصرفی‌ها
• کنترل سیگنال دتکتور و سطح نویز
• در GC‑MS، بررسی خلأ و عملکرد پمپ وکیوم
• حذف خطاها به‌صورت مرحله‌ای و ثبت تغییرات

عیب‌یابی مرحله‌ای GC باعث افزایش دقت تعمیر GC، کاهش زمان توقف دستگاه و حفظ عملکرد پایدار سیستم می‌شود و پایه کار حرفه‌ای در تعمیرات کروماتوگرافی گازی است.

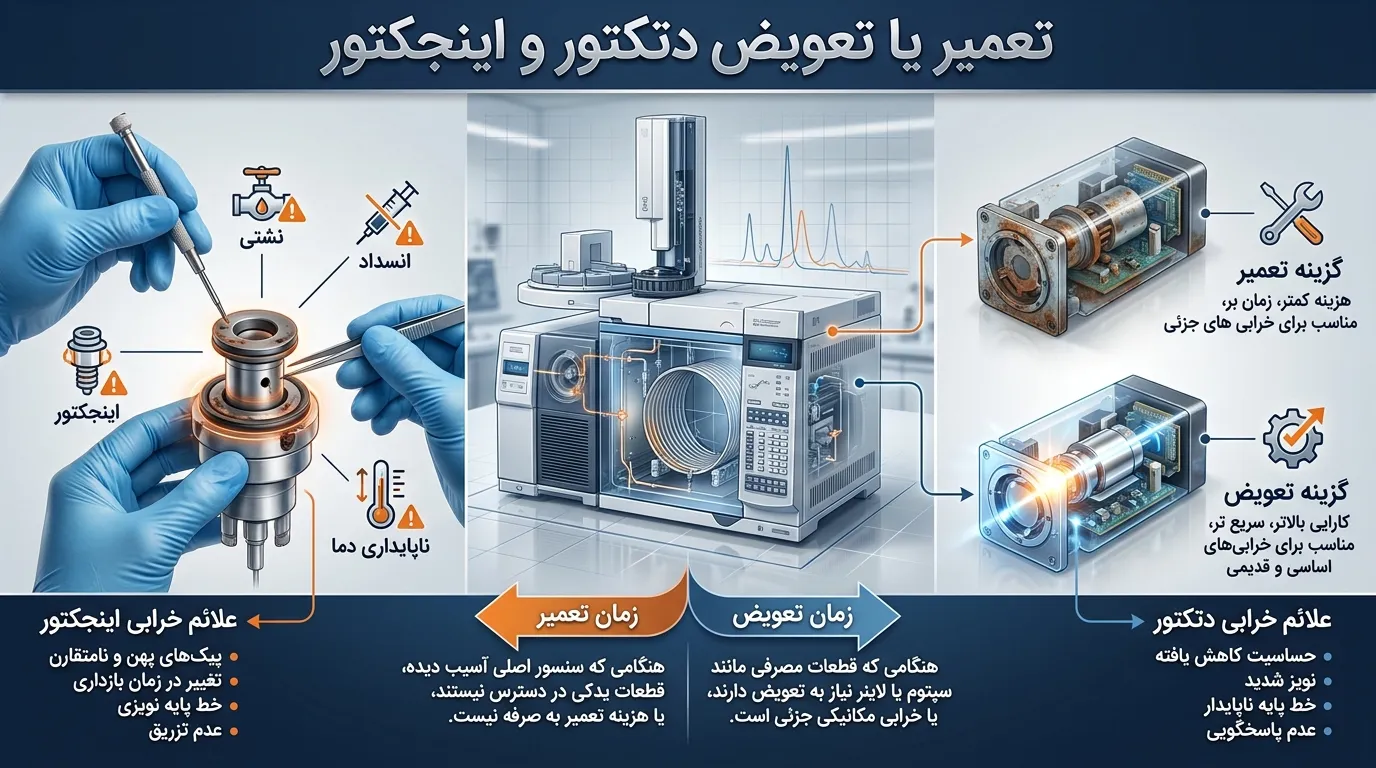

تعمیر یا تعویض دتکتور و اینجکتور

تصمیم بین تعمیر یا تعویض دتکتور و اینجکتور در GC و GC‑MS باید بر اساس شدت خرابی، هزینه قطعات، عمر دستگاه و کاربرد آنالیزی دستگاه گرفته شود. در بسیاری از موارد، مشکلاتی مانند نویز، افت حساسیت یا نشتی با تعمیر GC، سرویس یا تعویض قطعات مصرفی برطرف می‌شوند .

جدول مقایسه تعمیر یا تعویض دتکتور و اینجکتور

در GC و GC‑MS، تعمیر GC همیشه اولین گزینه منطقی است؛ اما زمانی که خرابی دتکتور یا اینجکتور ساختاری، الکترونیکی یا تکرارشونده باشد، تعویض کامل از نظر پایداری و دقت آنالیز به‌صرفه‌تر خواهد بود.

شناخت به‌موقع نشانه‌های خرابی برد الکترونیکی نقش مهمی در کاهش هزینه تعمیر و جلوگیری از آسیب‌های بیشتر دارد.

کالیبراسیون و ولیدیشن سیستم

کالیبراسیون و ولیدیشن GC و GC‑MS تضمین می‌کند که دستگاه پس از تعمیر یا سرویس، نتایج دقیق و قابل تکرار ارائه می‌دهد. بدون این مرحله، حتی عملکرد ظاهراً صحیح دستگاه می‌تواند منجر به خطای کمی و عدم انطباق با استانداردهای آزمایشگاهی شود. ولیدیشن نشان می‌دهد سیستم در شرایط واقعی آنالیز، پایدار و قابل اعتماد است.

مراحل اصلی کالیبراسیون و ولیدیشن

• پایدارسازی دما و فشار سیستم
• تأیید دبی گاز حامل
• تزریق استاندارد مرجع
• بررسی زمان بازداری
• ارزیابی خطی بودن پاسخ
• کنترل تکرارپذیری تزریق

کالیبراسیون صحیح، پایه اعتبار داده‌های GC و GC‑MS است.

نگهداری پیشگیرانه و تعویض مصرفی‌ها

نگهداری پیشگیرانه در GC و GC‑MS با هدف جلوگیری از خرابی‌های ناگهانی و افت کیفیت آنالیز انجام می‌شود. بخش زیادی از خطاهای رایج دستگاه، ناشی از فرسودگی قطعات مصرفی و عدم سرویس به‌موقع است که با یک برنامه منظم قابل پیشگیری هستند.

اقدامات اصلی نگهداری پیشگیرانه

• تعویض سپتا: جلوگیری از نشتی و ناپایداری پیک‌ها
• بررسی و تعویض لاینر: کاهش آلودگی و بهبود تکرارپذیری تزریق
• کنترل مسیر گاز: پیشگیری از افت فشار و آلودگی سیستم
• تعویض فیلترها و تله‌ها: محافظت از ستون و دتکتور
• پایش وضعیت ستون: جلوگیری از کاهش حساسیت و افزایش نویز

نگهداری منظم، پایداری عملکرد و عمر مفید دستگاه را تضمین می‌کند.

هزینه تعمیر GC و GC‑MS در ایران

هزینه تعمیر GC و GC‑MS در ایران به نوع خرابی، برند دستگاه، در دسترس بودن قطعه و میزان تخصص موردنیاز بستگی دارد. برخلاف تجهیزات عمومی، تعمیر این دستگاه‌ها نیازمند دانش تخصصی کروماتوگرافی، ابزار کالیبراسیون و قطعات دقیق است؛ به همین دلیل قیمت‌ها معمولاً به‌صورت بازه‌ای اعلام می‌شوند.

طبق گزارش PCBBUY، خرابی‌های ناشی از اضافه‌جریان و اضافه‌ولتاژ از رایج‌ترین دلایل آسیب به PCB بوده و می‌توانند به تخریب مسیرهای هادی و از کار افتادن ناگهانی قطعات منجر شوند.

جدول حدودی هزینه تعمیر GC و GC‑MS در ایران

در بسیاری از موارد، سرویس اصولی و کالیبراسیون می‌تواند از تعمیرات پرهزینه یا تعویض قطعات جلوگیری کند.

قطعات یدکی اورجینال (Agilent، Shimadzu، Thermo)

استفاده از قطعات یدکی اورجینال در GC و GC‑MS برای حفظ دقت آنالیز، پایداری سیگنال و جلوگیری از خرابی‌های زنجیره‌ای کاملاً ضروری است. قطعات اصلی توسط سازنده دستگاه تست و تأیید شده‌اند و با مشخصات فنی سیستم (دما، فشار، الکترونیک و نرم‌افزار) سازگاری کامل دارند؛ در حالی‌که قطعات غیراصل می‌توانند باعث افزایش نویز، افت حساسیت و کاهش عمر سایر اجزا شوند.

نکات کلیدی درباره قطعات اورجینال

• Agilent: بالاترین سازگاری با GC و GC‑MSهای این برند، مناسب آنالیزهای روتین و دقیق
• Shimadzu: پایداری عملکرد و عمر مناسب در کاربردهای صنعتی و آزمایشگاهی
• Thermo Fisher: دقت بالا به‌ویژه در سیستم‌های GC‑MS و آنالیزهای حساس
• استفاده از قطعه اورجینال باعث کاهش تکرار خرابی و هزینه تعمیرات بعدی می‌شود
• قطعات اصلی، شرط حفظ اعتبار نتایج در آزمایشگاه‌های معتبر هستند

استفاده از قطعات یدکی اورجینال در GC و GC‑MS تضمین‌کننده دقت آنالیز، پایداری عملکرد و کاهش خرابی‌های تکراری است. انتخاب قطعات اصلی Agilent، Shimadzu و Thermo سرمایه‌گذاری هوشمندانه برای افزایش عمر دستگاه و اعتبار نتایج آزمایشگاهی محسوب می‌شود.

تفاوت تعمیر GC/GC‑MS با نمایندگی رسمی و تعمیرگاه تخصصی بدون نمایندگی

انتخاب بین نمایندگی و تعمیرگاه تخصصی دیجی برد، مستقیماً بر دقت آنالیز، هزینه نهایی و ریسک خرابی مجدد اثر می‌گذارد. تفاوت‌ها را فنی و شفاف ببینیم:

تعمیر با نمایندگی رسمی

• استفاده الزامی از قطعات اورجینال و Firmware تأییدشده
• دسترسی به پروتکل‌های کالیبراسیون و ولیدیشن سازنده
• ثبت تعمیر در سوابق دستگاه و حفظ اعتبار نتایج آزمایشگاهی
• هزینه بالاتر، اما ریسک بسیار کم و پایداری بلندمدت

تعمیر GC تخصصی بدون نمایندگی

• هزینه اولیه کمتر و گاهی زمان تحویل سریع‌تر
• کیفیت وابسته به تجربه تعمیرکار و منبع قطعات
• احتمال استفاده از قطعات غیر‌اورجینال یا تنظیمات غیراستاندارد
• ریسک نویز، Drift و خرابی تکرارشونده در بلندمدت

اگر دقت، تکرارپذیری و اعتبار داده‌ها در تعمیر GC اولویت شماست (به‌ویژه در GC‑MS)، نمایندگی انتخاب امن‌تری است. تعمیرگاه تخصصی فقط زمانی منطقی است که تجربه مستند، قطعات اصلی و دوره تست معتبر ارائه دهد.
