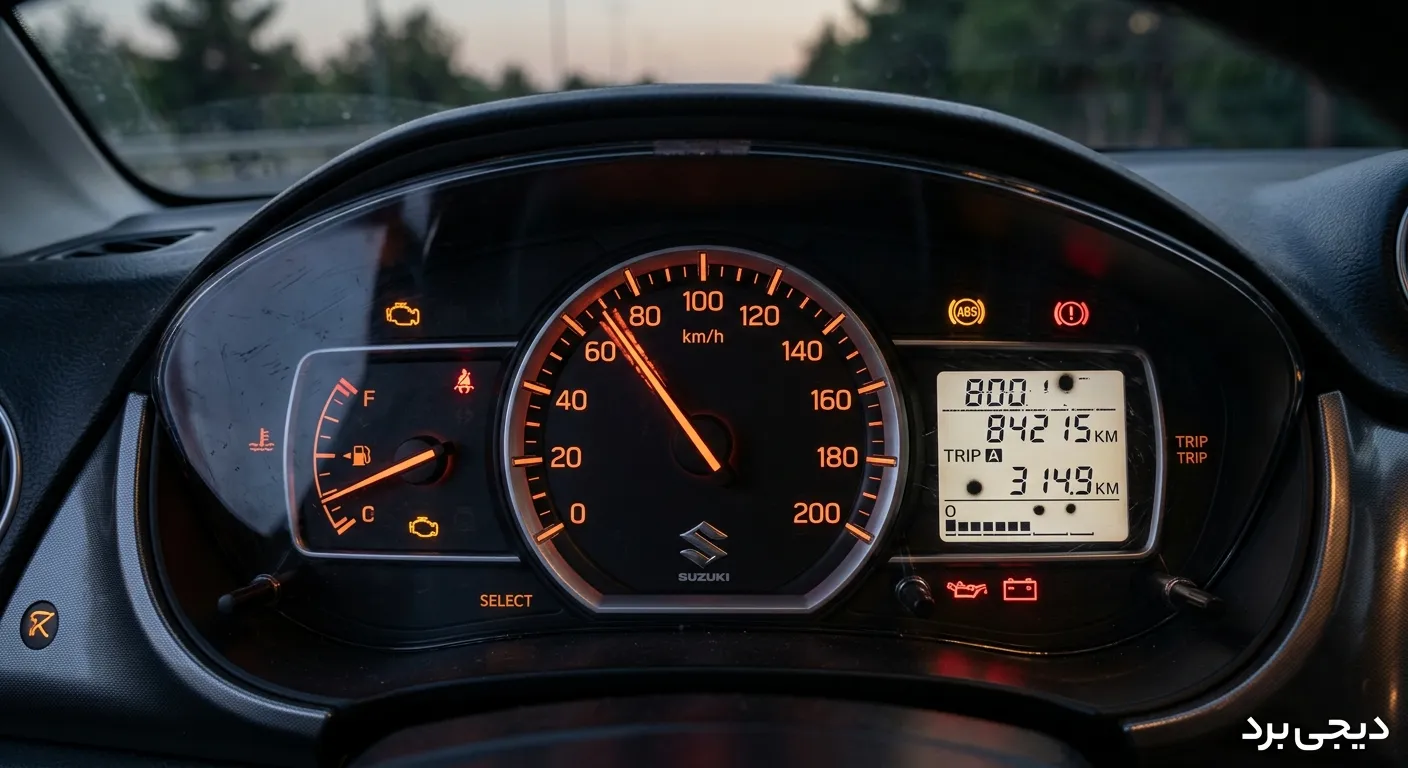

در خودروهای مدرن، پشتآمپر یا کیلومتر شمار تنها یک نمایشگر ساده برای سرعت نیست؛ بلکه یک یونیت الکترونیکی هوشمند است که اطلاعات مهمی مانند سرعت لحظهای، مسافت طیشده، دادههای سیستمهای کمکی و وضعیت برخی ماژولهای خودرو را پردازش و نمایش میدهد. در سوزوکی ویتارا این مجموعه از طریق شبکه ارتباطی CAN با ECU موتور، یونیت ABS و سایر ماژولها در ارتباط است.
علائمی مانند ثابت ماندن عقربه سرعت، نوسان غیرعادی آمپر، ریست شدن کیلومتر یا خاموش شدن صفحه پشتآمپر معمولاً نشاندهنده وجود مشکل در برد الکترونیکی یا ارتباطات شبکهای این یونیت است. در چنین شرایطی، تعویض کامل مجموعه همیشه بهترین راهحل نیست؛ زیرا در بسیاری از موارد با عیبیابی تخصصی و تعمیر اصولی میتوان عملکرد آن را به حالت پایدار بازگرداند. در این راهنما بهصورت فنی و مرحلهبهمرحله با تعمیر کیلومتر شمار سوزوکی ویتارا آشنا میشویم.
ساختار فنی و نحوه عملکرد کیلومتر شمار سوزوکی ویتارا

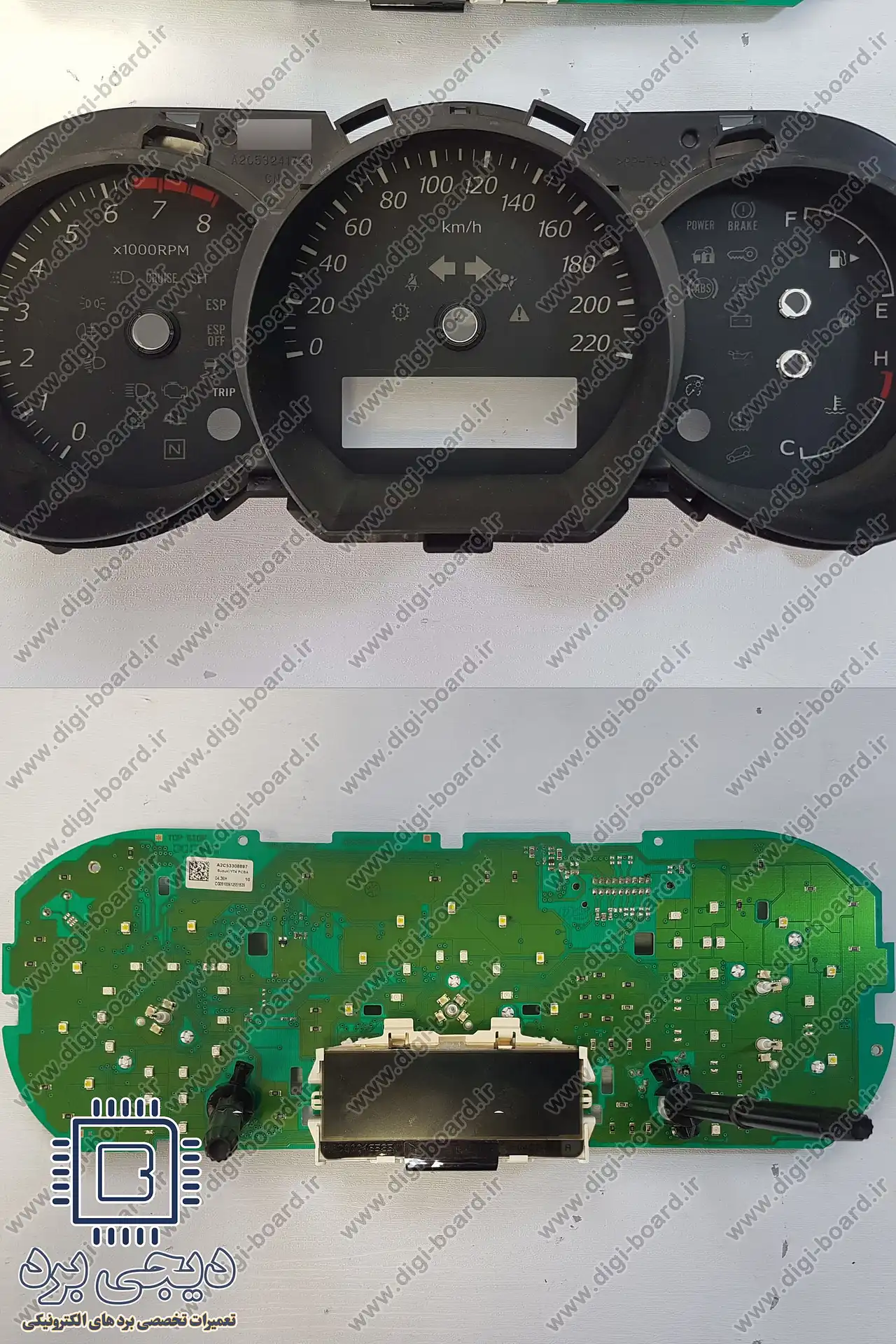

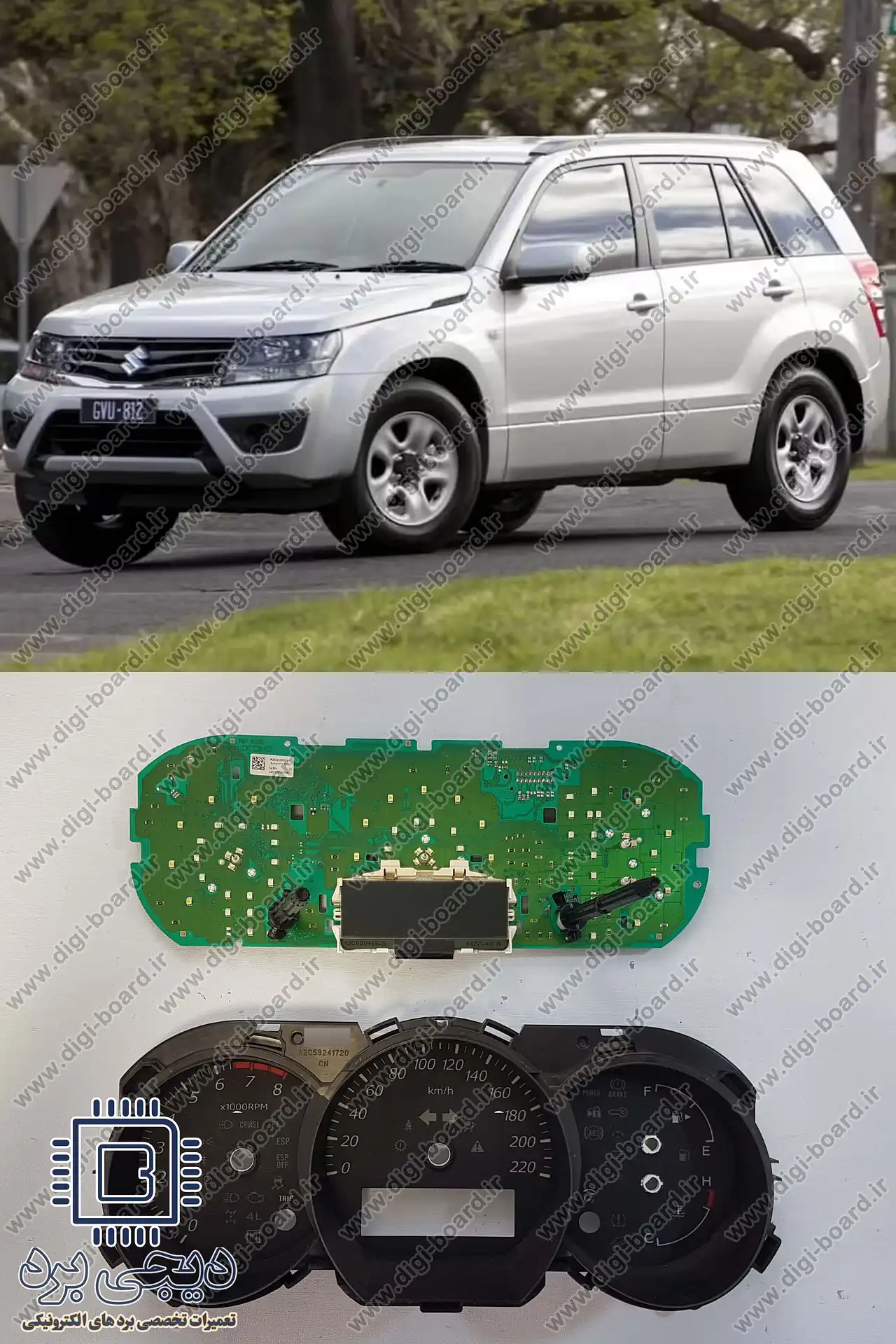

در خودرو Suzuki Vitara، کیلومتر شمار بخشی از مجموعه Instrument Cluster است که روی یک برد الکترونیکی چندلایه طراحی شده و شامل قطعات SMD، پردازنده مرکزی و مدارهای درایور نمایشگر میشود. این یونیت دادههای مربوط به سرعت خودرو را از ECU موتور یا ماژول ABS از طریق شبکه CAN دریافت کرده و پس از پردازش، آن را به عقربه سرعتسنج و نمایشگر دیجیتال منتقل میکند.
در واقع این سیستم مانند یک پردازنده کوچک عمل میکند که دادههای مختلف خودرو را تحلیل کرده و به شکل اطلاعات قابل مشاهده برای راننده نمایش میدهد. بنابراین هرگونه اختلال در دریافت سیگنال، پردازش داده یا مدارهای خروجی میتواند باعث نمایش نادرست سرعت یا از کار افتادن کامل کیلومتر شمار شود.
اگر علاوه بر پشتآمپر، با مشکل در عملکرد موتور یا روشن نشدن خودرو مواجه هستید، پیشنهاد میکنیم صفحه تعمیر ای سی یو ECU را هم مطالعه کنید تا با علائم خرابی و روشهای تخصصی تعمیر آن آشنا شوید.
مهمترین بخشهای داخلی برد کیلومتر
- میکروکنترلر مرکزی (MCU) برای پردازش اطلاعات
- حافظه EEPROM جهت ذخیره اطلاعات کارکرد خودرو
- موتور پلهای سرعتسنج (Stepper Motor) برای حرکت عقربه
- درایور موتور پلهای
- رگولاتورهای ولتاژ 5V و 3.3V
- ماژول ارتباطی CAN
- نمایشگر LCD یا LED
- کریستال اسیلاتور برای تولید فرکانس کاری
- مدار بکلایت صفحه آمپر
شناخت این ساختار به تکنسین کمک میکند تا در زمان عیبیابی کیلومتر شمار سوزوکی ویتارا مسیر بررسی را دقیقتر انتخاب کرده و از تعویض بیمورد قطعات جلوگیری کند.
نشانههای رایج خرابی کیلومتر شمار سوزوکی ویتارا
برخی علائم مشخص میتوانند نشاندهنده وجود مشکل در برد پشتآمپر یا شبکه ارتباطی خودرو باشند. توجه به این نشانهها باعث میشود قبل از بروز مشکلات جدیتر، اقدام به بررسی فنی انجام شود.
- باقی ماندن عقربه سرعت روی صفر
- نوسان یا پرش غیرعادی عقربه سرعت
- خاموش شدن کامل صفحه پشتآمپر
- ریست شدن کیلومتر هنگام استارت
- نمایش اشتباه مسافت طیشده
- روشن شدن چراغهای هشدار بدون دلیل مشخص
در چنین شرایطی، بهتر است ابتدا عیبیابی تخصصی کیلومتر شمار سوزوکی ویتارا انجام شود، زیرا در بسیاری از موارد مشکل با تعمیر برد قابل حل است.
مراحل عملی عیبیابی و تعمیر کیلومتر شمار سوزوکی ویتارا
برای انجام تعمیر کیلومتر شمار سوزوکی ویتارا بهصورت اصولی، تکنسینهای برق خودرو معمولاً یک فرآیند مرحلهای و منظم را دنبال میکنند تا منبع اصلی خرابی بهطور دقیق مشخص شود. بسیاری از مشکلات پشتآمپر ممکن است در نگاه اول پیچیده به نظر برسند، اما با بررسی ساختاریافته میتوان علت واقعی را شناسایی کرد. رعایت ترتیب مراحل عیبیابی کمک میکند از تعویض غیرضروری قطعات جلوگیری شود و تعمیر با دقت و پایداری بیشتری انجام گیرد.
مرحله اول: تست تغذیه و ورودیها
در اولین مرحله باید وضعیت تغذیه برد کیلومتر شمار بررسی شود. این کار معمولاً با اندازهگیری ولتاژ ورودی و بررسی مدارهای تثبیتکننده ولتاژ انجام میشود. اگر تغذیه پایدار نباشد، حتی سالمترین برد نیز عملکرد درستی نخواهد داشت. بررسی دقیق این بخش میتواند بسیاری از مشکلات مانند ریست شدن یا خاموشی صفحه آمپر را مشخص کند.
مواردی که در این مرحله بررسی میشوند:
- اندازهگیری ولتاژ ورودی 12 ولت در سوکت پشتآمپر
- بررسی خروجی رگولاتورهای 5V و 3.3V
- کنترل اتصال بدنه و سلامت فیوزهای مدار
هرگونه افت ولتاژ یا نویز در این بخش میتواند باعث اختلال در عملکرد کیلومتر شمار سوزوکی ویتارا شود و باید قبل از ادامه فرآیند تعمیر برطرف گردد.
اگر گیربکس خودرو شما با تأخیر دنده عوض میکند یا وارد حالت اضطراری میشود، پیشنهاد میکنیم صفحه تعمیر کامپیوتر گیربکس TCU را ببینید تا با علائم خرابی و روش تعمیر تخصصی این قطعه آشنا شوید.
مرحله دوم: بررسی شبکه CAN
پس از اطمینان از سلامت تغذیه، باید شبکه ارتباطی خودرو بررسی شود. در سوزوکی ویتارا اطلاعات سرعت معمولاً از طریق شبکه CAN به پشتآمپر ارسال میشود. اگر این ارتباط دچار قطعی یا نویز شود، عقربه سرعت ممکن است روی صفر باقی بماند یا اطلاعات نادرست نمایش داده شود.
در این مرحله تکنسین موارد زیر را بررسی میکند:
- اندازهگیری مقاومت بین خطوط CAN-H و CAN-L
- بررسی شکل موج سیگنال با اسیلوسکوپ
- کنترل قطعی یا نویز در سیمکشی شبکه
اگر سیگنال شبکه سالم باشد اما داده سرعت دریافت نشود، احتمال خرابی در میکروکنترلر یا مدار درایور داخلی برد وجود دارد که نیازمند بررسی تخصصیتر است.
مرحله سوم: تست موتور پلهای
موتور پلهای وظیفه حرکت دقیق عقربه سرعتسنج را بر عهده دارد. این موتور با دریافت پالس از درایور داخلی برد، عقربه را در موقعیت مناسب قرار میدهد. در صورت خرابی موتور، عقربه ممکن است ثابت بماند، نوسان داشته باشد یا سرعت را اشتباه نشان دهد.
در صورت خرابی، موتور پلهای باید با نمونه همکد تعویض شود. پس از نصب موتور جدید نیز تنظیم زاویه صفر برای نمایش دقیق سرعت ضروری است.
مرحله چهارم: بررسی EEPROM و برنامهریزی مجدد
در برد کیلومتر شمار ویتارا اطلاعاتی مانند کارکرد خودرو و تنظیمات داخلی در حافظه EEPROM ذخیره میشود. در صورت آسیب دیدن دادهها، ممکن است کیلومتر خودرو اشتباه نمایش داده شود یا صفحه آمپر دچار خطا شود. در این مرحله تکنسین با استفاده از پروگرامر تخصصی، اطلاعات حافظه را استخراج و تحلیل میکند.
این فرآیند نیازمند تجربه در تحلیل فایلهای مربوط به ویتارا است و معمولاً در مراکز تخصصی تعمیرات الکترونیک خودرو انجام میشود.
مرحله پنجم: بررسی لحیمکاری و مسیرهای برد
بردهای الکترونیکی خودرو بهدلیل لرزش، تغییرات دما و گذشت زمان ممکن است دچار ترکهای میکروسکوپی در مسیرها یا لحیم سرد شوند. این مشکلات معمولاً با چشم غیرمسلح قابل مشاهده نیستند و نیاز به بررسی دقیق زیر میکروسکوپ دارند. شناسایی و ترمیم این ایرادات میتواند عملکرد برد را به حالت پایدار بازگرداند.
در این مرحله معمولاً موارد زیر بررسی میشوند:
- ترکهای مویی در مسیرهای PCB
- لحیم سرد قطعات SMD
- خازنها یا قطعات الکترونیکی معیوب
در صورت نیاز عملیات ریفلو، ترمیم مسیرها یا تعویض قطعات انجام میشود تا برد دوباره عملکرد طبیعی خود را به دست آورد.
مرحله ششم: تست نهایی
پس از پایان تعمیر، باید عملکرد یونیت در شرایط واقعی بررسی شود. این مرحله برای اطمینان از صحت تعمیر بسیار مهم است و معمولاً شامل تست روی میز و داخل خودرو میشود. بررسی دقیق عملکرد عقربه و نمایشگر کمک میکند هرگونه خطای باقیمانده شناسایی شود.
این مرحله تضمین میکند که کیلومتر شمار سوزوکی ویتارا پس از تعمیر با دقت و پایداری مناسب کار میکند.
فرآیند تعمیر کیلومتر شمار سوزوکی ویتارا نیازمند بررسی دقیق بخشهای مختلف از جمله مدار تغذیه، شبکه CAN، موتور پلهای و حافظه داخلی یونیت است. دنبال کردن یک روند مرحلهبهمرحله باعث میشود علت اصلی خرابی بهدرستی شناسایی شود و تعمیر با کیفیت بالاتری انجام گیرد.
اگر صفحه کیلومتر خودرو یا موتور شما دچار خرابی شده، در این مطلب با روشهای تعمیر صفحه کیلومتر خودرو و موتور و علائم رایج این ایراد بیشتر آشنا میشوید.
نکات مهم در تعمیر کیلومتر شمار سوزوکی ویتارا
در فرآیند تعمیر کیلومتر شمار سوزوکی ویتارا رعایت اصول فنی اهمیت زیادی دارد، زیرا برد پشتآمپر دارای قطعات حساس SMD است. بیتوجهی در زمان تعمیر میتواند به قطعات آسیب زده یا اطلاعات مهم خودرو را از بین ببرد. رعایت نکات زیر برای تضمین کیفیت و پایداری تعمیر الزامی است:
- ثبت موقعیت عقربهها: پیش از جداسازی، موقعیت اولیه عقربهها را علامتگذاری یا عکاسی کنید تا پس از مونتاژ دچار خطای کالیبراسیون و نمایش نادرست سرعت نشوید.
- بکاپ از EEPROM: قبل از پروگرام یا تغییر دادهها، حتماً از فایل دامپ حافظه نسخه پشتیبان تهیه کنید تا در صورت بروز خطا، اطلاعات کارکرد خودرو قابل بازیابی باشد.
- کنترل دما و الکتریسیته ساکن: لحیمکاری را با دمای کنترلشده انجام دهید و اصول حفاظتی ESD را رعایت کنید تا میکروکنترلر آسیب نبیند.
- تست حرارتی: پس از اتمام کار، برد را تحت تست دمایی قرار دهید تا از پایداری اتصالات مطمئن شوید.
رعایت این نکات فنی باعث میشود فرآیند تعمیر کیلومتر شمار سوزوکی ویتارا با دقت بیشتر انجام شده و برد الکترونیکی خودرو پس از تعمیر عملکردی پایدار و قابل اعتماد داشته باشد.
