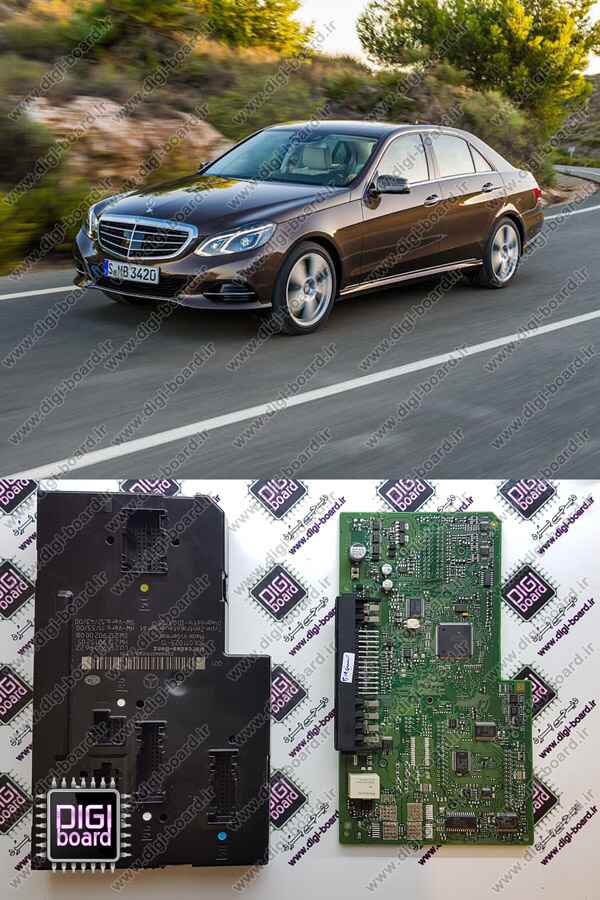

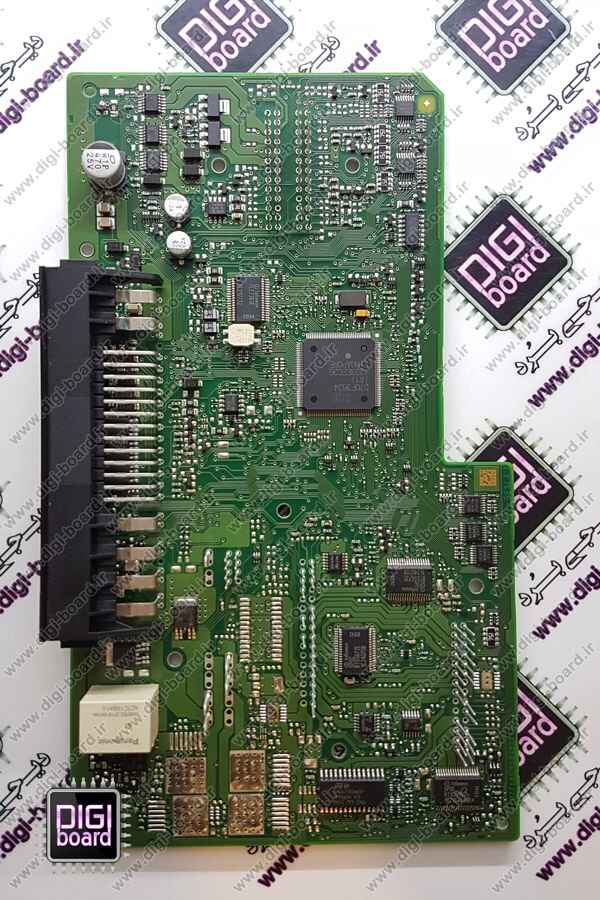

تعمیر SAM سم عقب بنز

واحد سم (SAM – Signal Acquisition Module) یکی از مهم‌ترین ماژول‌های الکترونیکی در خودروهای مرسدس بنز است که وظیفه مدیریت سیگنال‌ها، ارتباط بین سیستم‌های الکترونیکی و کنترل عملکرد تجهیزات جانبی خودرو را بر عهده دارد. خرابی در این ماژول می‌تواند باعث اختلال در بسیاری از بخش‌های حیاتی خودرو شود. در این مطلب، مشکلات متداول سم عقب بنز S500 و S350 و روند تخصصی تعمیر آن بررسی شده است.

مشکلات رایج ماژول SAM عقب بنز و روند تعمیر

1. یکی از چراغ‌های عقب روشن نمی‌شود یا دائم روشن است

علل احتمالی:

• خرابی مدار خروجی مربوط به چراغ در برد الکترونیکی SAM
• اتصال کوتاه در سیم‌کشی چراغ عقب
• سوختن ترانزیستور یا آی‌سی درایور چراغ در داخل ماژول

روند تعمیر:

• بررسی مدار خروجی با مولتی‌متر و تست ولتاژهای فرمان
• تعویض قطعات معیوب روی برد، شامل ترانزیستورهای خروجی و رله‌های مرتبط
• تست نهایی عملکرد چراغ پس از تعمیر

2. عمل نکردن بخش‌هایی از تجهیزات عقب خودرو

علل احتمالی:

• قطع ارتباط یونیت SAM با شبکه CAN خودرو
• خرابی در ماژول کنترلی شیشه‌بالابر یا قفل درب‌ها
• خطای نرم‌افزاری در سیستم پردازش SAM

روند تعمیر:

• تست ارتباط ماژول SAM با دیاگ و بررسی وضعیت شبکه CAN
• به‌روزرسانی نرم‌افزار یا ریست تنظیمات سام از طریق دستگاه دیاگ تخصصی بنز
• تعویض یا تعمیر مدارهای پردازشی برد در صورت وجود اختلال سخت‌افزاری

3. سوختن مداوم فیوزها در بخش عقب خودرو

علل احتمالی:

• اتصال کوتاه در مسیر سیم‌کشی اجزای تحت کنترل SAM
• نقص در مدارهای حفاظتی ماژول (Overcurrent Protection)
• خرابی قطعات داخلی مثل ماسفت‌ها یا آی‌سی درایور خروجی

روند تعمیر:

• بررسی مسیرهای برق و رفع اتصال کوتاه در کابل‌کشی
• تست عملکرد فیوزهای داخلی برد و تعویض قطعات حفاظتی معیوب
• اطمینان از تثبیت جریان مصرفی اجزا و تست طولانی‌مدت عملکرد فیوزها پس از تعمیر

4. رله‌ها به‌صورت خودکار قطع و وصل می‌شوند یا دائم فعال هستند

علل احتمالی:

• خرابی مدار کنترل رله‌های داخلی در سام
• سیگنال خطای اشتباه از سنسورها یا یونیت‌های دیگر به SAM
• خرابی در آی‌سی میکروکنترلر یا درایور رله

روند تعمیر:

• تست کامل عملکرد رله‌ها و ولتاژهای کنترلی آن‌ها
• تعویض رله معیوب یا آی‌سی درایور رله‌ها روی برد سام
• بررسی سنسورها و فرمان‌های شبکه CAN به ماژول SAM و رفع خطای ارتباطی

5. عدم ارتباط با ماژول SAM در دیاگ

علل احتمالی:

• خرابی تراشه ارتباط CAN در برد سام
• ایراد در تغذیه یونیت سام یا سیم‌کشی شبکه CAN
• نقص نرم‌افزاری یا اختلال در حافظه ماژول

روند تعمیر:

• تست اتصال‌های ورودی و خروجی شبکه CAN با دیاگ تخصصی
• بررسی ولتاژ تغذیه برد و تعویض آی‌سی ترانسیور CAN در صورت نیاز
• پروگرام مجدد سام با استفاده از نرم‌افزارهای معتبر و دستگاه‌های تخصصی بنز

6. مشکل در کنترل درها و شیشه‌بالابرهای عقب

علل احتمالی:

• خرابی خروجی‌های فرمان به یونیت‌های درب عقب
• قطع ارتباط سیگنال بین ماژول SAM و موتورهای شیشه‌بالابر
• نقص در برد الکترونیکی و قطعات کنترلی در سام عقب

روند تعمیر:

• تست سیگنال‌های کنترلی با دستگاه دیاگ
• بررسی عملکرد کلیدهای کنترل از داخل کابین و رفع اشکالات ورودی به سام
• تعمیر یا تعویض قطعات معیوب برد و تست کامل درب‌ها و شیشه‌بالابرهای عقب پس از تعمیر

نکات مهم در تعمیر ماژول SAM بنز

• حتماً قبل از هرگونه تعمیر، باتری خودرو را جدا کنید تا از آسیب به یونیت‌ها جلوگیری شود.
• استفاده از دیاگ تخصصی بنز برای تست و شناسایی دقیق خطاها الزامی است.
• پس از تعمیر، سیستم باید مجدداً کالیبره و تست عملکرد شود تا از صحت عملکرد بخش‌های مرتبط با سام اطمینان حاصل گردد.
• رعایت استانداردهای لحیم‌کاری ESD برای جلوگیری از آسیب به قطعات حساس الکترونیکی ضروری است.
