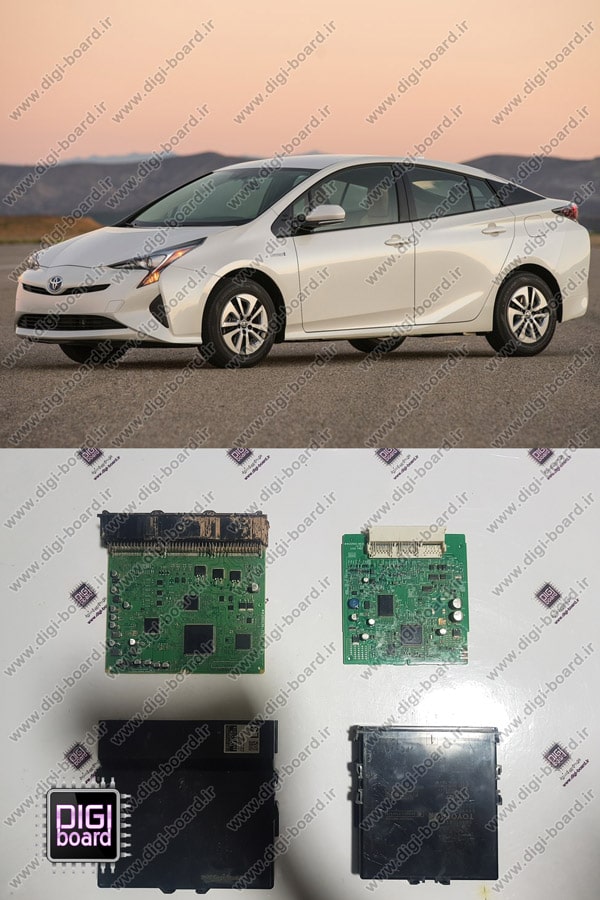

تعمیر ECU ای سی یو پریوس

ECU (Electronic Control Unit) یا واحد کنترل الکترونیکی، مغز اصلی سیستم مدیریت موتور و دیگر سیستم‌های الکترونیکی تویوتا پریوس است. این ماژول الکترونیکی وظیفه پردازش داده‌های دریافتی از سنسورها و اجرای دستورات کنترلی به عملگرهای مختلف را بر عهده دارد. با توجه به ساختار پیچیده و ترکیب موتور احتراقی با سیستم هیبریدی، ECU تویوتا پریوس از حساسیت بالایی برخوردار بوده و خرابی آن می‌تواند منجر به اختلال جدی در عملکرد خودرو شود. در این راهنما به بررسی مشکلات رایج و روند تعمیر تخصصی ECU پریوس، می‌پردازیم.

مشکلات رایج ECU تویوتا پریوس

1. اختلال در سنسور دریچه گاز (TPS)

علائم مشکل:

• واکنش کند پدال گاز.
• گاز نخوردن موتور یا شتاب‌گیری ضعیف.
• نمایش کد خطای مربوط به TPS در دیاگ.

دلایل احتمالی:

• خرابی مدار داخلی پردازش سیگنال TPS در ECU.
• قطعی در ورودی سیگنال سنسور به ECU.
• نیاز به پروگرام یا ریست نرم‌افزاری.

2. جرقه نزدن در شمع‌ها

علائم مشکل:

• استارت خوردن خودرو بدون روشن شدن موتور.
• عدم ارسال ولتاژ به کویل‌ها.
• ثبت خطای مربوط به سیستم جرقه‌زنی در دستگاه دیاگ.

دلایل احتمالی:

• خرابی خروجی درایور جرقه‌زنی روی برد ECU.
• قطع یا اتصال کوتاه در مسیر سیگنال کویل‌ها.
• مشکل در سنسور موقعیت میل‌لنگ که به ECU متصل است.

3. اختلال در پاشش سوخت انژکتور

علائم مشکل:

• کار نکردن یک یا چند سیلندر (ریپ زدن موتور).
• کاهش توان و افزایش مصرف سوخت.
• خطای مدار انژکتور روی دیاگ.

دلایل احتمالی:

• خرابی خروجی‌های درایور انژکتور روی ECU.
• قطع ارتباط در مسیر سیم‌کشی انژکتور به ECU.
• مشکل در تغذیه یا گراند ECU.

4. روشن نشدن پمپ بنزین

علائم مشکل:

• خودرو استارت می‌زند ولی روشن نمی‌شود.
• عدم شنیدن صدای فعال شدن پمپ بنزین هنگام باز کردن سوئیچ.
• خطای تغذیه پمپ بنزین در دیاگ.

دلایل احتمالی:

• خرابی رله یا ترانزیستور کنترل پمپ بنزین روی ECU.
• آسیب به مدار خروجی ECU که فرمان روشن شدن پمپ را صادر می‌کند.
• اختلال در ورودی سیگنال ایموبلایزر که مانع ارسال فرمان به پمپ می‌شود.

5. نداشتن چراغ چک موتور (Check Engine)

علائم مشکل:

• روشن نشدن چراغ چک هنگام باز کردن سوئیچ.
• عدم ذخیره کد خطا در دیاگ.
• خاموش بودن چراغ هشدار حتی در صورت وجود خطای جدی.

دلایل احتمالی:

• خرابی در خروجی چراغ چک روی برد ECU.
• مشکل در مدار تغذیه یا گراند ECU.
• اختلال نرم‌افزاری در واحد پردازنده ECU.

6. عدم تشخیص یک یا چند سنسور توسط ECU

علائم مشکل:

• دریافت نکردن سیگنال از سنسورهای اصلی مثل میل‌لنگ، میل‌سوپاپ، دمای آب یا سنسور اکسیژن.
• ثبت کد خطای Sensor Not Detected در دیاگ.
• روشن نشدن خودرو به علت عدم تطبیق داده‌های سنسورها.

دلایل احتمالی:

• قطع یا اتصال کوتاه در ورودی سنسورها به ECU.
• خرابی مبدل‌های ADC روی برد ECU.
• مشکل نرم‌افزاری یا کرش در حافظه ECU.

7. اختلال در عملکرد گیربکس و تقه زدن

علائم مشکل:

• ضربه زدن گیربکس هنگام تعویض دنده‌ها.
• تأخیر در واکنش گیربکس به تغییر وضعیت دسته دنده.
• ثبت خطاهای مرتبط با کنترل گیربکس در دیاگ.

دلایل احتمالی:

• مشکل در ارسال سیگنال‌های کنترل به سلونوئیدهای گیربکس توسط ECU.
• اختلال در مدار ورودی سنسورهای سرعت چرخ یا دنده به ECU.
• نیاز به ریست یا آپدیت نرم‌افزار کنترل واحد انتقال قدرت.

روند تعمیر ECU تویوتا پریوس

مرحله 1: بررسی اولیه و ایمنی

• قطع باتری و ایمن‌سازی مدار برق خودرو.
• باز کردن ECU از محفظه موتور یا داخل کابین خودرو.
• بررسی ظاهری ECU جهت مشاهده هرگونه نشانه سوختگی، رطوبت یا آسیب فیزیکی.

مرحله 2: تست تغذیه و ورودی‌ها

• بررسی ولتاژهای تغذیه ورودی ECU.
• تست کامل گراندها و سیگنال‌های ورودی سنسورها.
• استفاده از دیاگ برای بررسی وضعیت ارتباط ECU با سیستم‌های دیگر خودرو.

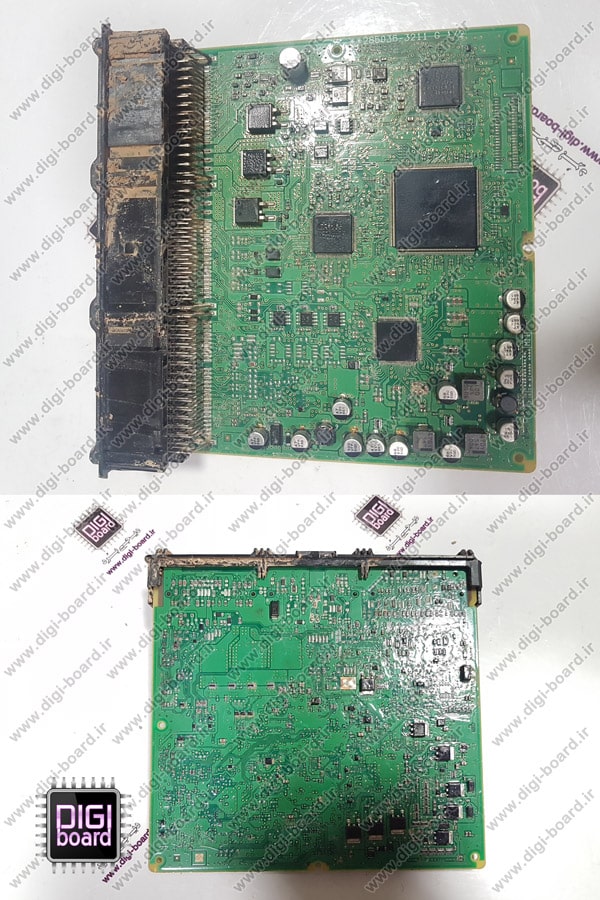

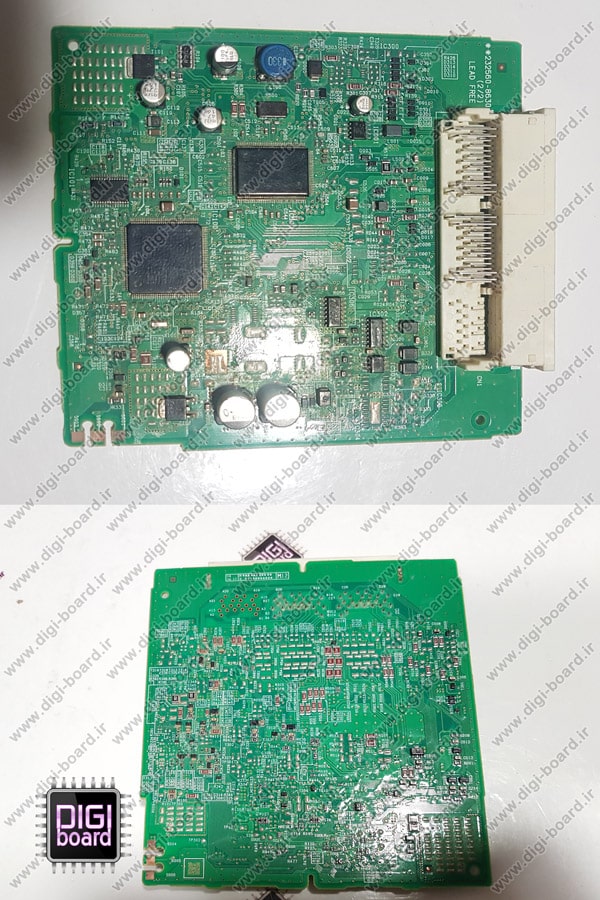

مرحله 3: بررسی و تعمیر برد الکترونیکی ECU

• باز کردن برد و بررسی دقیق قطعات با میکروسکوپ دیجیتال.
• تست آی‌سی‌های پردازنده، درایورهای انژکتور و کویل، رله‌های داخلی و ترانزیستورهای قدرت.
• تعویض قطعات آسیب‌دیده با نمونه اورجینال منطبق با مشخصات فنی.
• لحیم‌کاری مجدد مسیرهای قطع‌شده و اصلاح ترک‌خوردگی PCB.

مرحله 4: پروگرام مجدد و ریست نرم‌افزار

• پاک‌سازی کامل حافظه و ریست نرم‌افزار ECU.
• بارگذاری مجدد نرم‌افزار اختصاصی پریوس با نسخه استاندارد کارخانه.
• تعریف مجدد کدهای ریموت و ایموبلایزر در سیستم ارتباطی خودرو.

مرحله 5: تست نهایی و کنترل عملکرد

• نصب ECU روی خودرو و اتصال به شبکه برق و ارتباطی.
• بررسی کامل سیستم انژکتور، جرقه، پمپ بنزین، سنسورها و گیربکس از طریق دیاگ.
• انجام تست رانندگی و مانیتورینگ کلیه پارامترها جهت اطمینان از عملکرد صحیح ECU.

نکات مهم در تعمیر ECU تویوتا پریوس

• استفاده از دستگاه پروگرامر و دیاگ اختصاصی تویوتا (Techstream) برای ریست و تعریف مجدد سیستم‌ها.
• رعایت دقت بالا در تعویض قطعات الکترونیکی به علت حساسیت برد ECU.
• بررسی کامل شبکه CAN BUS خودرو قبل از نتیجه‌گیری نهایی در مورد خرابی ECU.
• تست دقیق عملکرد سیستم هیبریدی پس از تعمیر ECU به دلیل یکپارچگی کامل با موتور الکتریکی.
